MICROCUT - HBM

Désignation : HBM

Référence DMO :

Marque : MICROCUT

Neuf

Sur commande



   Fiche technique MICROCUT - HBM


Renseignements MICROCUT - HBM

DESCRIPTIF

Aleseuse a commande numérique neuve Microcut gamme HBM

Structure banc en croix (déplacement de la table en longitudinal et transversal)

Broche diamètre 110mm, cone #50

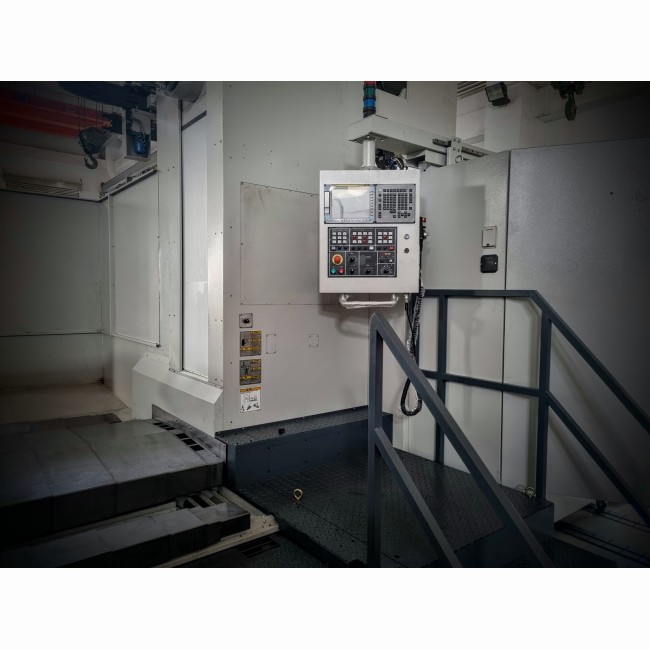

Commande numérique Fanuc, Heidenhain ou Siemens

La rigidité et la stabilité de cette machine permettent d'exploiter pleinement ses capacités. Elle est notamment constituée de

  • Un bati en fonte meehanite permettant un bonne stabilité mécanique de la machine
  • Des guidages prismatiques sur les 3 axes linéaires, trempés puis rectifiés

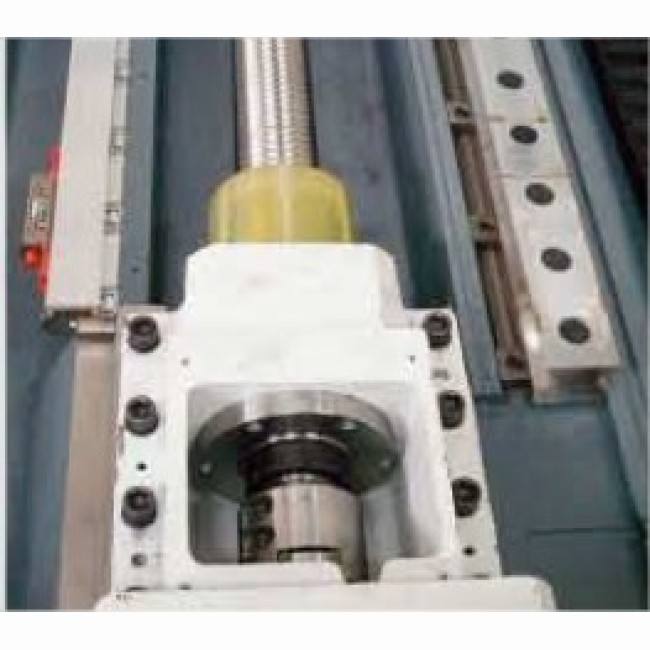

  • Des vis a billes de précisions classe C3

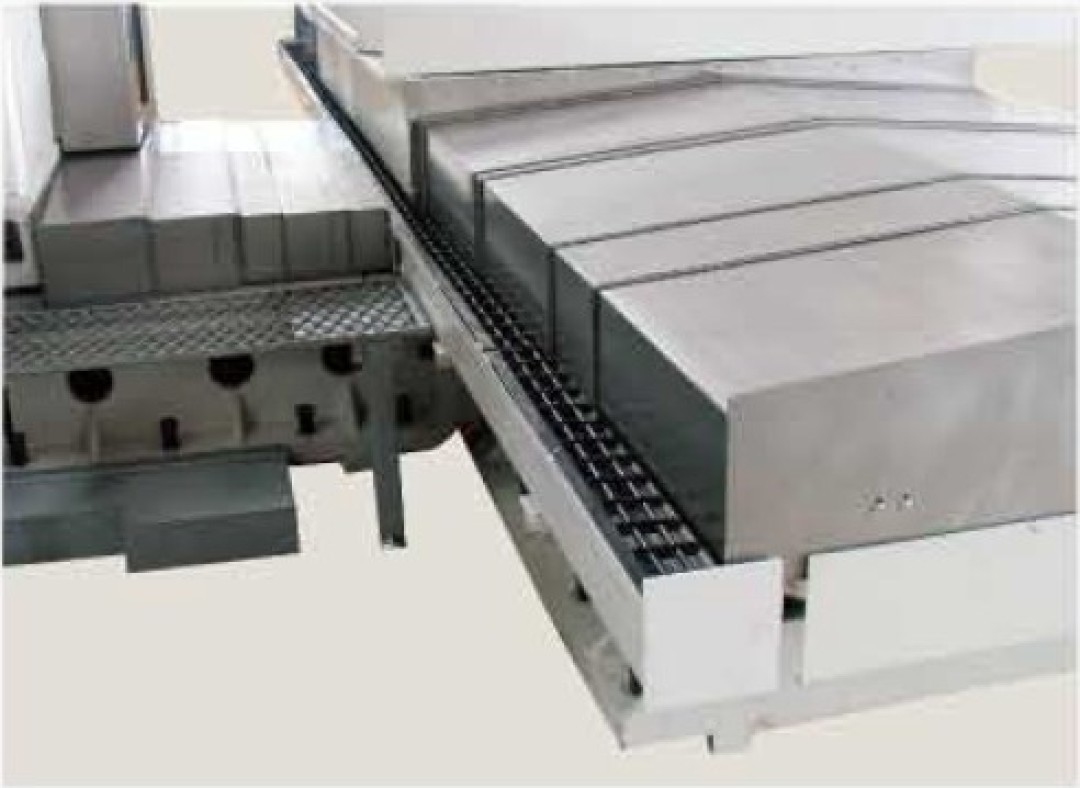

  • Une large table de travail permettant l'usinage de pièces volumineuses
  •

Caractéristiques techniques

HBM3HBM4
Dimension de la table (mm)1250x15001250x1500
Dimensions des rainures (largeur x pas, nb) (mm)22 (H8) x 150 x 722 (H8) x 150 x 7
Poids admissible (T)55
Positionnement de la table (std) (°)11
Positionnement de la table (opt)0,0010,001
Course longitudinale de la table (X) (mm)20002200
Course verticale du coulant de broche (Y) (mm)17001600
Course transversale de la table (Z) (mm)14001600
Course du fourreau de broche (W1) (mm)550550
Distance nez de broche / centre table (mm)0 à 1700120 à 1720
Cone de brocheISO 50ISO 50
TransmissionBoite de vitesseBoite de vitesse
Vitesse de rotation (tr/min)35 à 300035 à 3000
Puissance moteur de broche (std) (KW)15 / 18,515 / 18,5
Nombre de gammes22
Diamètre du fourreau (mm)110110
Vitesses avances rapides X/Y/Z/W (m/min)15/12/12/612/12/12/6
Vitesses avances de travail X/Y/Z/W (m/min)10/10/10/610/10/10/6
Temps de changement d'outils (s)99
Diamètre d'outil maxi (mm)125125
Longueur maxi de l'outil (mm)400300
Poids maxi de l'outil (kg)2525
Hauteur de la table (mm)1120
Précision de positionnement de la table (secondes)15
Répétabilité de la table (secondes)4
Précision du codeur de la table (secondes)+/-5
Couple de broche (std) (Nm)740 / 863
Diametre du roulement de broche (mm)150
Vis a bille axe Xdiamètre 55mm P12 x C3
Vis a bille axe Ydiamètre 55mm P12 x C3
Vis a bille axe Zdiamètre 55mm P12 x C3
Vis a bille axe W1diamètre 40mm P12 x C3
Couple moteurs X/Y/Z/B/W (Nm)22/38/22/22/12
Puissance moteur groupe hyraulique (Kw)3,75
Puissance pompe du liquide de coupe (Kw)0,85
Puissance pompe de graissage (W)25
Distance entre les guidages axe X (mm)700
Distance entre les guidages axe Y (mm)540
Distance entre les guidages axe Z (mm)1000
Vitesse de rotation de la table en usinage (tr.min)5,5 (table 1°) / 2 (table 0,001°)
Type de magasina bras
Nombre de pochesde 28 à 60
AttachementBT / CAT / DIN #50
Diamètre d'outil maxi (poche AV / AP vides) (mm)250
Longueur (mm)7750
Largeur (mm)4715
Hauteur (mm)3700
Poids (Kg)22500
