Désignation : mandrin manuel 3 mors NBK pour table de centre d'usinage
Référence DMO :
Marque : chandox
Neuf
Sur commande
Mandrin 3 mors concentriques chandox serie NBK
Mandrin en acier avec mors sur semelle type kitagawa

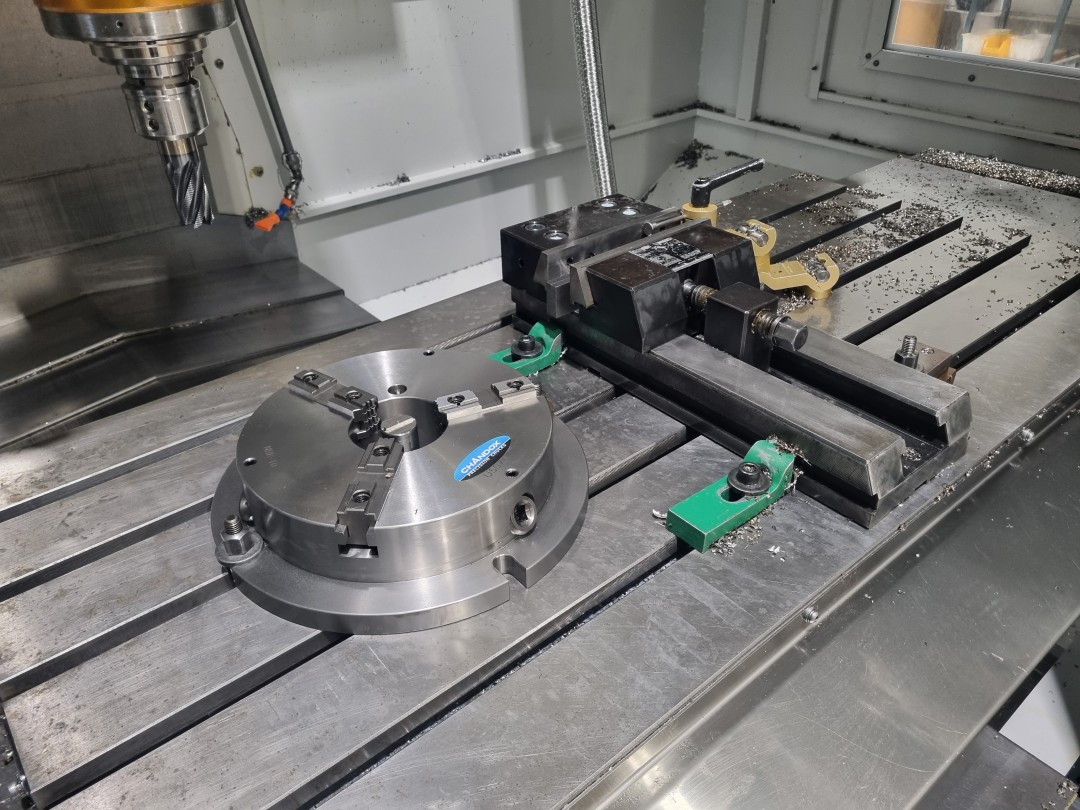

Pour montage sur table de fraiseuse ou centre d'usinage
| NBK-08 | NBK-06 | NBK-20 | NBK-10 | NBK-12 | NBK-16 | |
|---|---|---|---|---|---|---|
| Diametre du mandrin (mm) | 210 | 170 | 500 | 255 | 305 | 405 |
| plage de de serrage mors (interieur) (mm) | Ø 11 à Ø 200 | Ø 8 à Ø 160 | Ø 60 à Ø 410 | Ø 12 à Ø 250 | Ø 15 à Ø 300 | Ø 60 à Ø 410 |
| plage de de serrage mors (exterieur) (mm) | Ø 62 à Ø 190 | Ø 48 à Ø 150 | Ø 245 à Ø 488 | Ø 72 à Ø 240 | Ø 86 à Ø 290 | Ø 145 à Ø 388 |
| Diamètre de la flasque de montage (mm) | 270 | 220 | 570 | 315 | 370 | 470 |
| Hauteur du mandrin (mm) | 65 | 58 | 121 | 73 | 80 | 105 |
| Alesage (mm) | 60 | 45 | 220 | 80 | 105 | 160 |
| Vis de fixation | 3-M10x1.5P | 3-M10x1.5P | 3-M12x1.75P | 3-M16x2P | 3-M16x2P | |
| Largeur des mors (mm) | 28 | 26 | 55 | 32 | 40 | 50 |
| Longueur des mors (mm) | 82 | 68 | 140 | 93 | 118 | 150 |
| hauteur des mors (mm) | 43 | 40 | 84 | 52 | 59 | 75 |
