Centre d’usinage a portique Retour à la page précédente

KX30

HURON - KX30

Désignation : KX30

Référence DMO :

Marque : HURON

Neuf

Sur commande



   Fiche technique HURON - KX30


Renseignements HURON - KX30

DESCRIPTIF

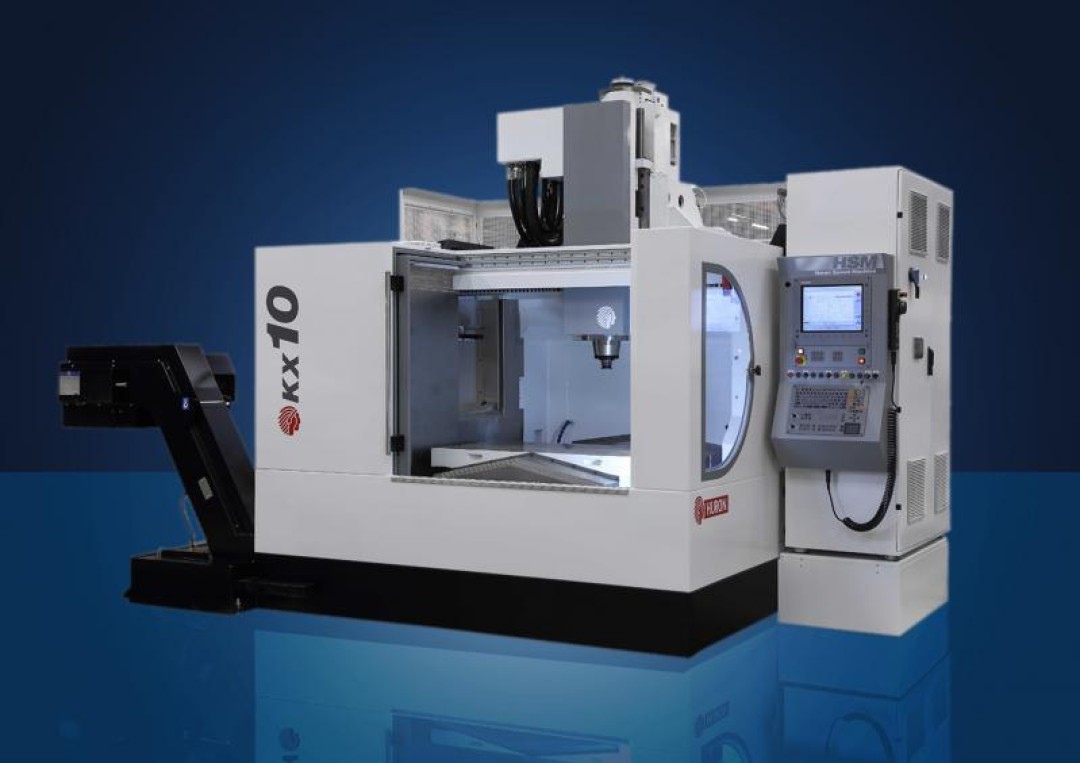

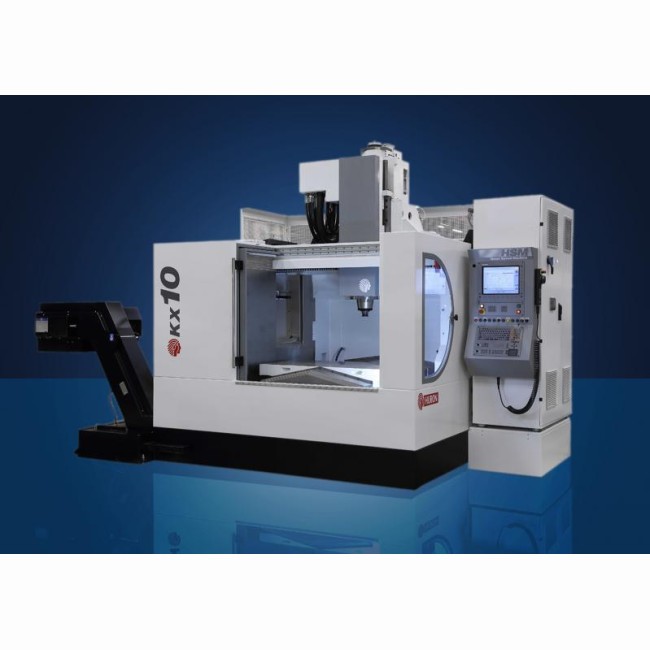

Centre de fraisage HURON type KX et K2X

Les centres de fraisage KX et K2X permettent l' usinage de pièces complexes en 3 axes de l' ébauche à la finition, tel que moules à injection, matrices de forge, poinçons, outillage, usinage aéronautique ou pièces mécanique. La conception de ces machines en font des outils de travail particulièrement performants dans leur catégories. L' association entre dynamique élevée et grande précision d' usinage permet d' obtenir des états de surface en finition de très haute qualité. - usinage en 3 axes pour pièces jusqu' à 2500kg - Hautes prestations en ébauche et en finition. - Usinage de matériaux durs en un minimum de temps. - Très grande précision des contours et profils 3D. Fonte aux prestation mécanique élevées pour augmenter la rigidité de la structure et permettre une stabilité harmonique optimale et l' amortissement des vibrations dûes aux conditions de coupes exigentes sur les K2X , guidages linéaires sur tous les axes pour des vitesses d ' avancesrapides. Le guidage sur l' axeZ s' effectue par frottement avec revêtement turcite ( KX ).

Caractéristiques techniques

KX30
Commande NumériqueSiemens Heidenhain
Type Gantry (montant mobile) (oui / non)oui
Type table mobile (oui / non)oui
Dimension de la table (mm)2000x1000
Course longitudinale axe X (mm)1000
Course transversale axe Y (mm)700
Course verticale axe Z (mm)600
Tête 5 axes (Oui / non)Oui
Type de têteverticale
Charge admissible sur la table (kg)2500
Vitesse de broche (tr/min)12000
Cône de brocheHSK 100
Moteur de broche (Kw)40/50
Avances rapides (X/Y/Z) (m/min)30/30/18
Nombre d’outils20
Diamètre d’outil max. (mm)90
Longueur d’outil max. (mm)300
Poids d’outil max. (kg)5
Alimentation électrique380tri

Equipements

KX30
Arrosage centre brocheoption
Convoyeur a copeauxoption
Règles de mesuresoption
Palpeur pièceoption
Palpeur outilsoption
4eme axeoption

Données de la machine

KX30
Encombrement (L x l x H) (mm)5100X6310X3160
Poids (kg)17000
