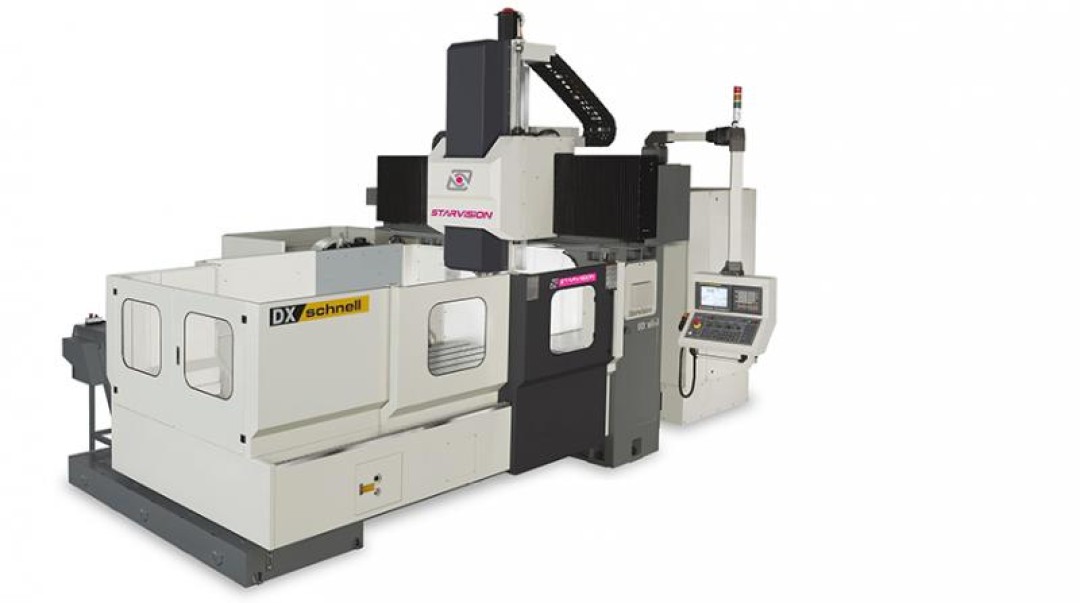

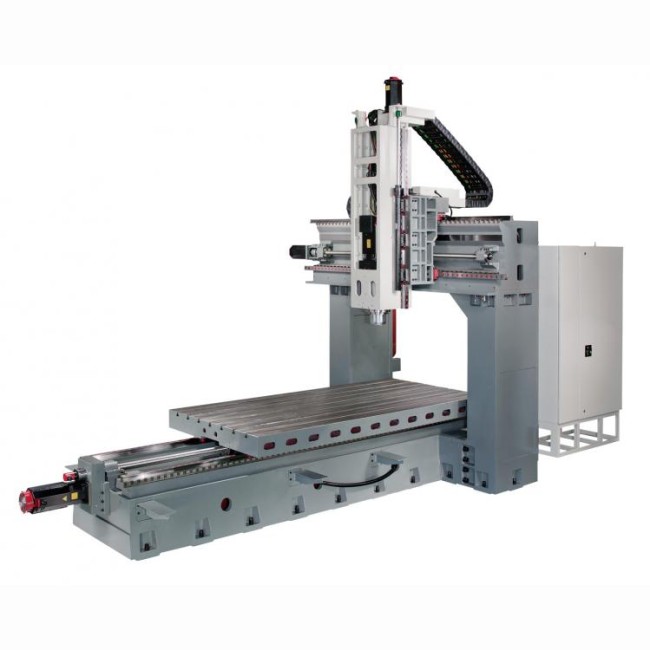

FS-4216/20 | PV-68 | PV-68 | |
---|---|---|---|
Axe X (mm) | 4200 | ||
Axe Y (mm) | 1600 / 2000 | ||
Axe Z (mm) | 800 (opt: 1000) | ||
Distance nez de broche - table (mm) | 150 - 950 (opt: 150-1150) | ||
Distance entre montant (mm) | 1700 / 2100 | ||
Dimensions en X (mm) | 4000 | ||
Dimensions en Y (mm) | 1400 / 1700 | ||
T-slot (larg x nb x écart ) ((larg x nb x écart )) | 22x7x180 / 22x9x180 | ||
Poids maxi admisible (kg) | 12000 | ||
Puissance (kW) | 18.5 / 22 (opt/ 22/26) | ||
Vitesse de rotation (2 gammes) (tr/min) | 4500 (opt: 6000) | ||
Cone | BT50 / ISO50 / CAT50 | ||
Rapides (m/min) | X:10 Y:12 Z:15 | ||
Travail (mm/min) | 7000 | ||
Nombre d'outils (pcs) | 32 (opt: 24 / 40 / 60 ) | ||
Longueur maxi (mm) | 400 | ||
Poids maxi (kg) | 20 | ||
Diametre maxi (mm) | 125 | ||
Diametre maxi entre deux poches vides (mm) | 245 | ||
Positionement (mm) | ±0.005/300 ; ±0.015/totaliée des courses | ||
Répétabilitée (mm) | ±0.003 | ||
Consommation électrique (KVA) | 65 | ||
Pression pneumatique (kg/cm²) | 6.5 | ||
Dimension machine (M) | 11.6 x 5.6(6.1) x 4.7 | ||
Poids machine (Tonnes) | 28 / 30 |
