Centre d’usinage a portique Retour à la page précédente

KAFO - RV

Désignation : RV

Référence DMO :

Marque : KAFO

Neuf

Sur commande

DESCRIPTIF

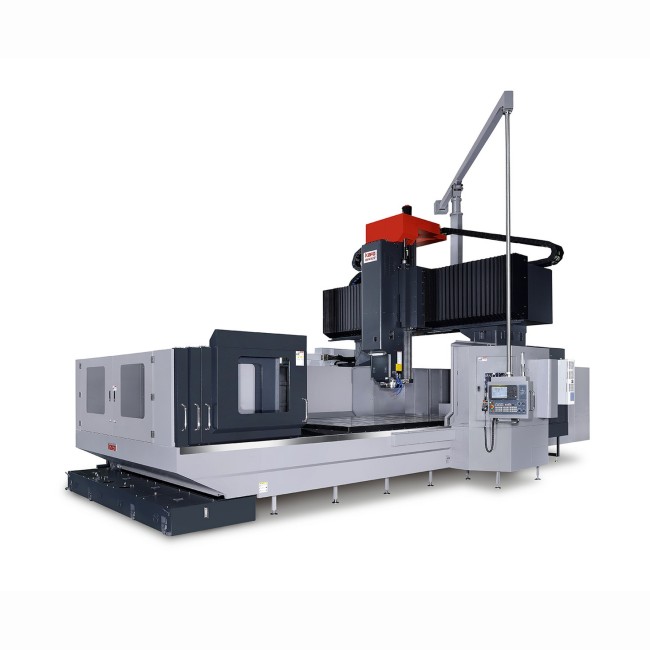

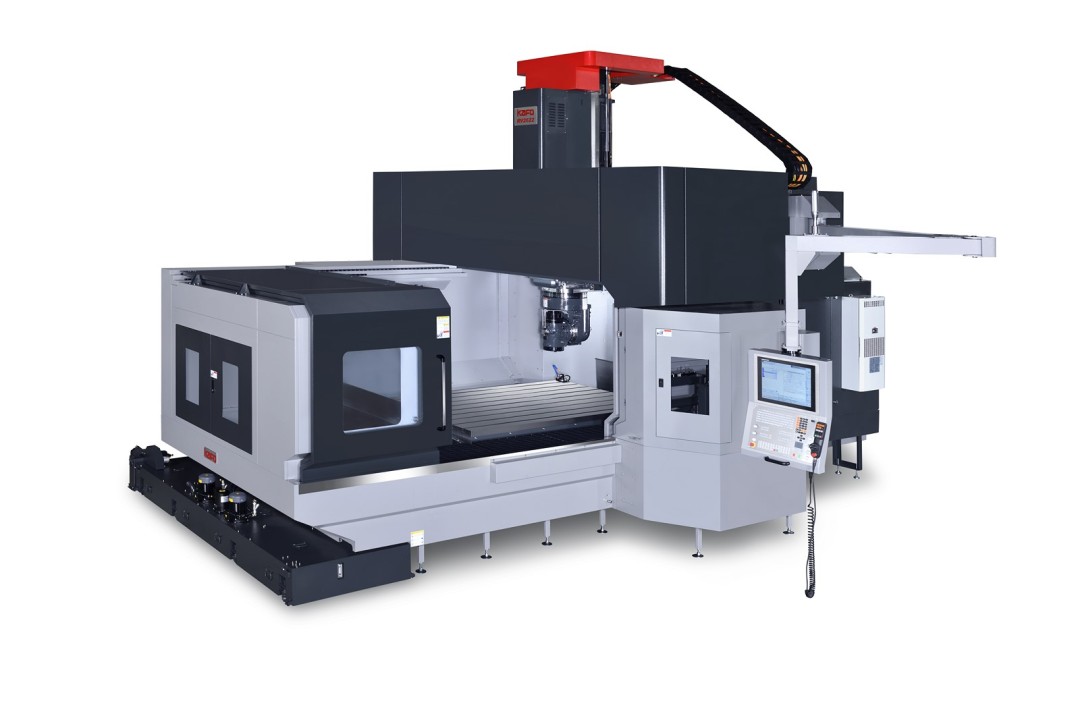

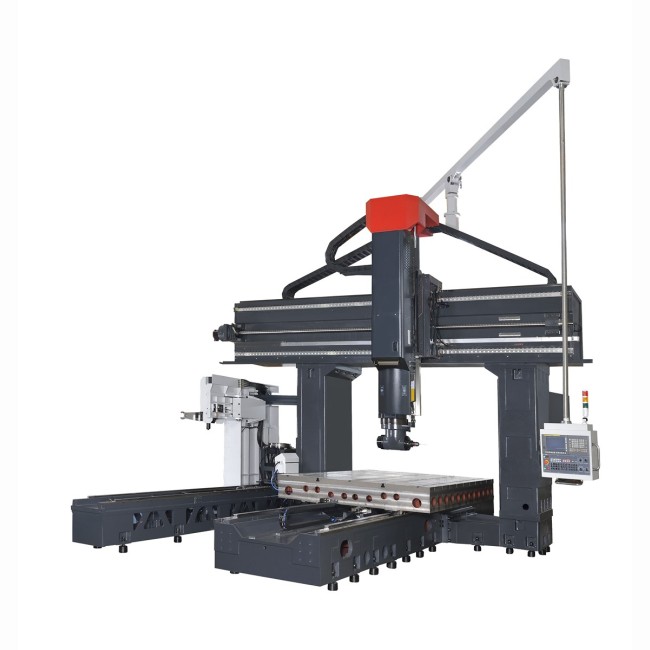

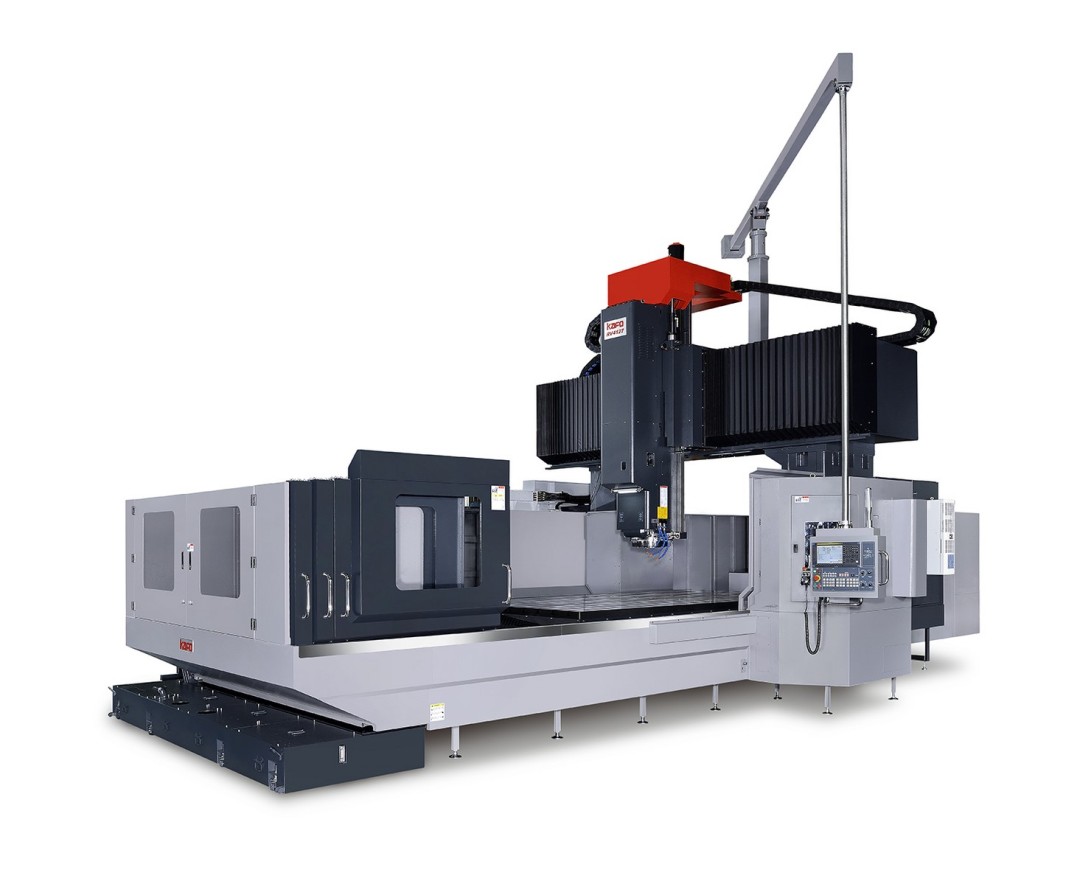

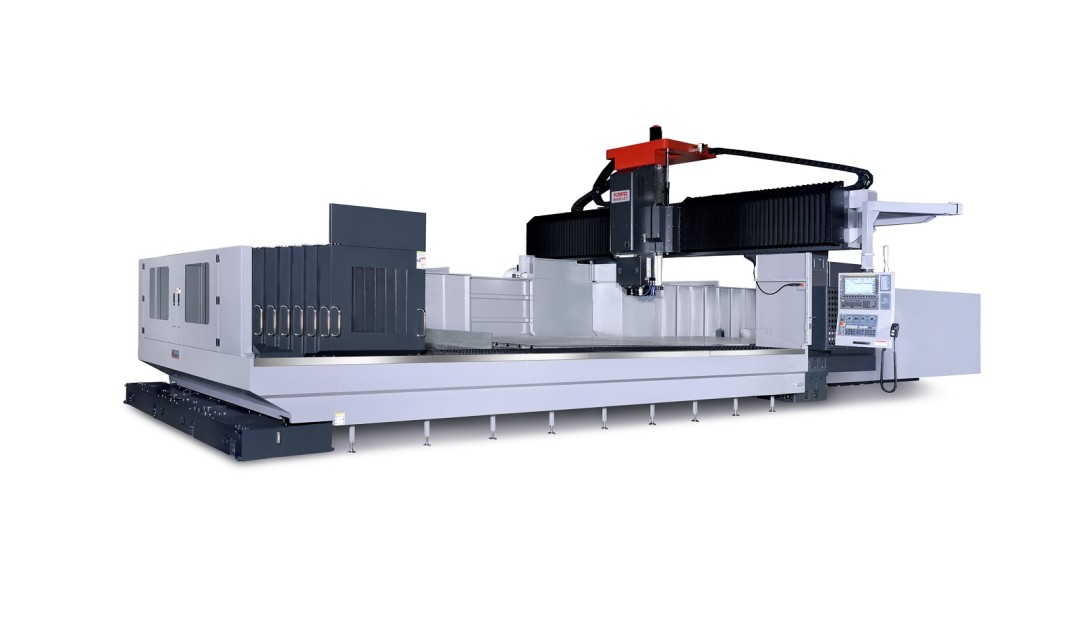

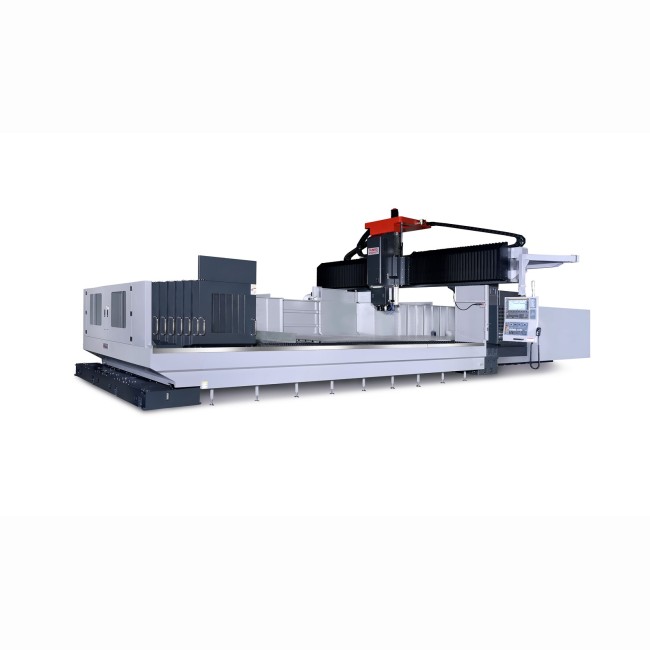

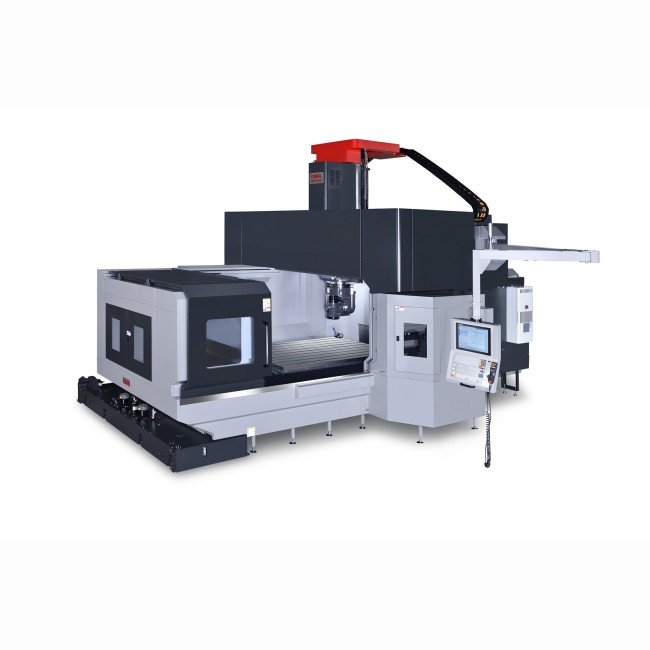

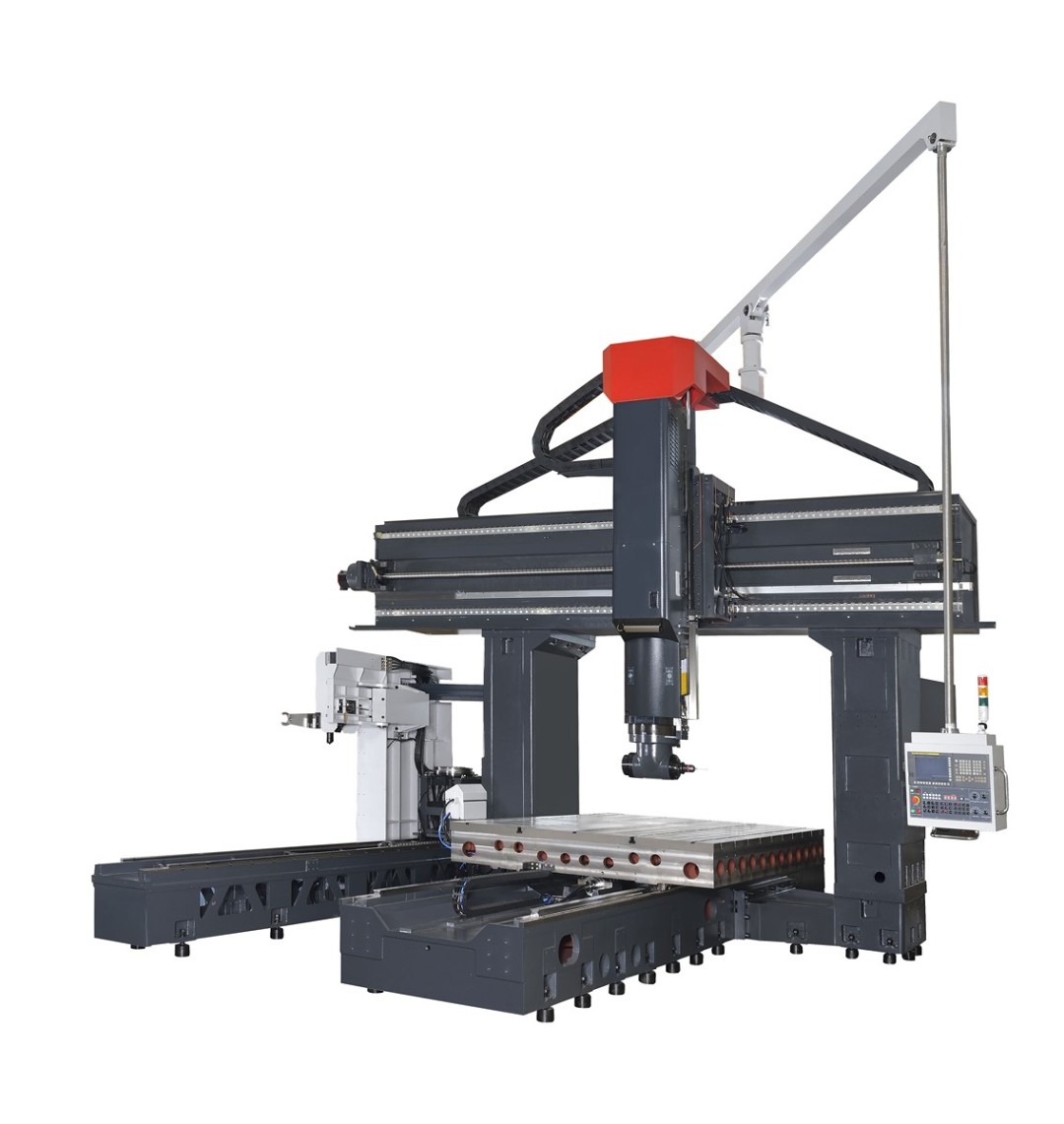

Gamme de centres d'usinage à portique KAFO type RMV-RV

Spécialement conçue pour optimiser l'usinages sur 5 faces, la gamme RMV-RV, performante, satisfait tous les besoins en matière d'usinage de pièces complexes, lourdes et de précision. Cette série de centres d'usinage à portique KAFO possède une traverse et une colonne fixe tout en ayant une table mobile. Les guidages linéaires sur les axes X et Y sont de types "à rouleaux" et d’une grande précision, quant à l'axe Z, il est guidé par un guidage prismatique revêtu de thurcite, ce qui lui confère un bon coefficient de frottement et une rigidité importante.

les centres d'usinage à portique KAFO peuvent être équipés de différentes têtes (tête de fraisage à 90 degrés, tête universelle, tête d'extension, tête multidirectionnelle, etc.). Disponible et applicable selon vos besoins : fabrication de moules, industrie aérospatiale, energie, automobile et bien d'autre.

Cette gamme de centres d'usinage à portique bénéficie :

D'éléments testés par la méthode des éléments finis pour le dimensionnement (bâti, table, colonne, traverse, coulant...)
Des inserts sont ajoutés aux endroits stratégiques assurant une forte rigidité des éléments pour une grande précision et durabilité.
D'une forte résistance aux variations thermiques (Fonte de méehanite).
D'une boite de vitesse monobloc extrèmement rigide
D'une transmission à deux rapports qui assure un "couple" important même à basse vitesse, pour un enlèvement de copeaux optimal
D'une boite de vitesse avec une rotation élevée, un coefficient de friction relativement bas, silencieuse et aux performances idéales.
L'ensemble de la machine est constitué de trois axes utilisant des guidages linéaires à rouleaux allemand INA ou les guidages linéaires japonais NSK / THK.

Les équipements

La gamme de centres d'usinage KAFO type RVM-RV sont équipés en standard de :

Commande numérique FANUC 0iMF avec écran 8.4’’
Attachement de broche type BT50
Tête à engrenage 6000 tr/min (22/26 kW)
Graissage centralisé
Cartérisation de la machine en 4 parties
Centrale de lubrification (Avec pompe + groupe)
Convoyeur à copeaux à double spirale + bac)
Fonction de taraudage rigide
Dégagement manuel des outils par pédale
Manivelle électronique déportée
Eclairage de la zone de travail
Indicateur lumineux 3 couleurs
Interface RS232
Pistolet de nettoyage
...

En plus de ses equipements standards, la gamme de centres d'usinage à portique KAFO peut être élargie avec de nombreux équipements supplémentaires. Parmi eux on retrouve :

Tête de fraisage 4000 tr/min avec une puissance de 30/37kw
Tête de fraisage 8000 tr/min avec une puissance de 22/26kw
Course supplémentaire de 200 à 400 mm sur l'axe Z
Cartérisation semi-fermé (Sans le dessus)

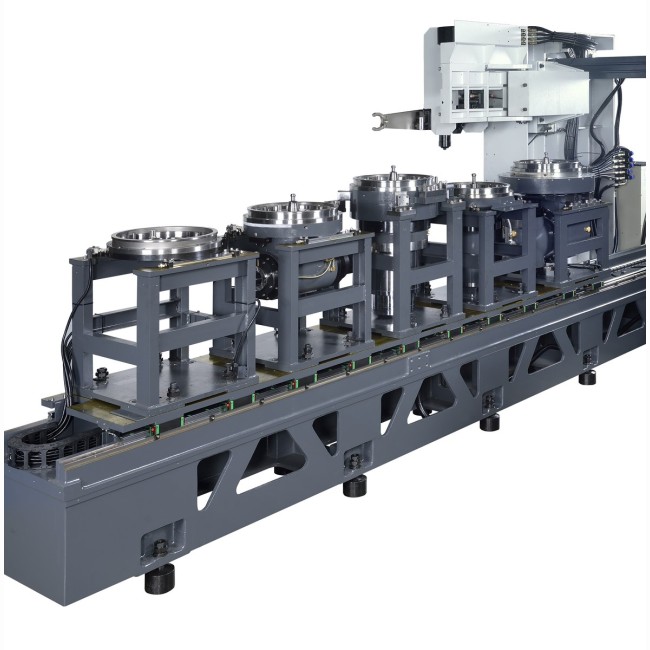

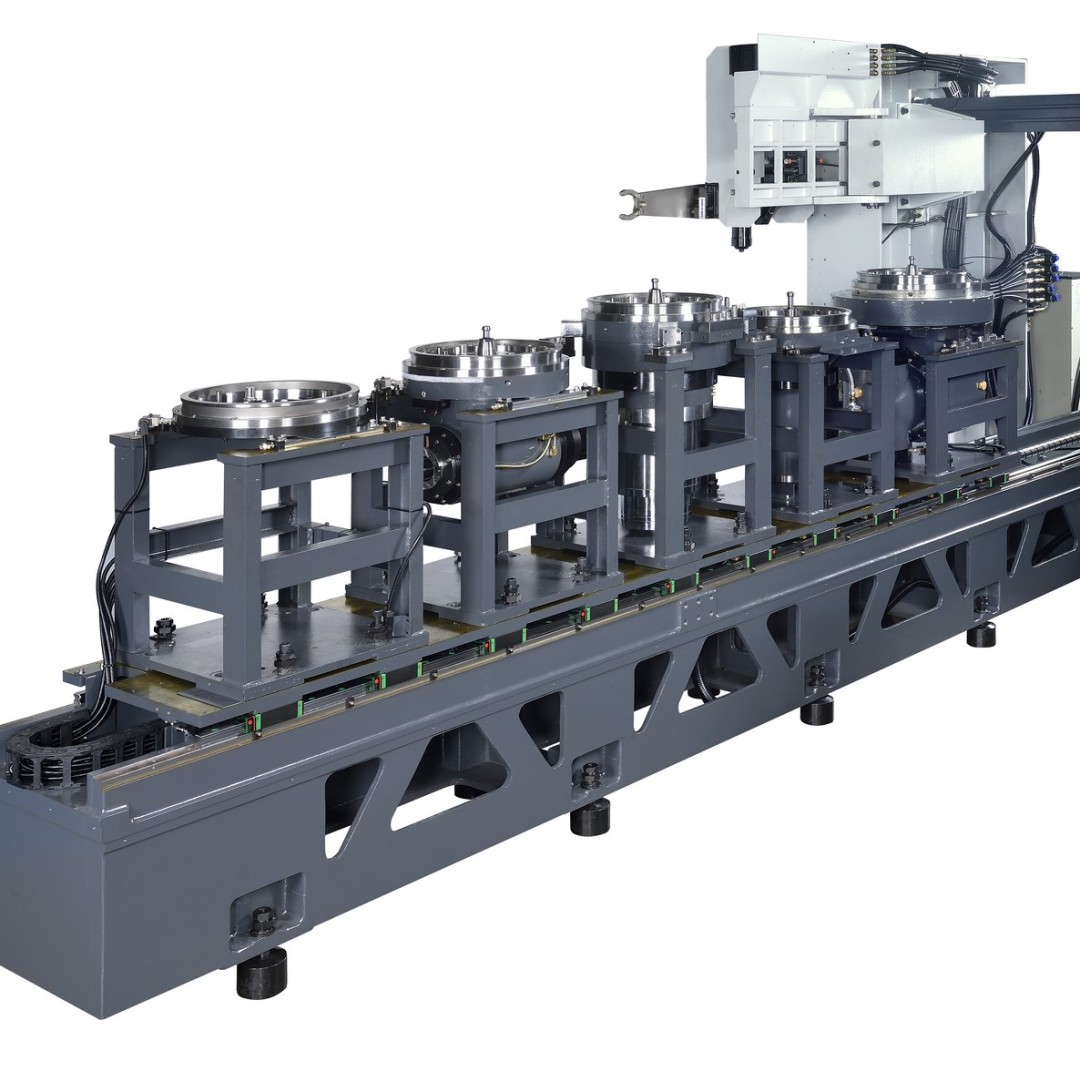

Magasin 30 / 40 / 90 / 120 outils
Règles linéaires sur les 3 axes
Arrosage centre broche (20 bars)
Arrosage centre outil
Tête de fraisage (universelle....)
Extension tête de fraisage
Palpeur outil et palpeur pièce
Table rotative programmable
Panneau de commande déporté
...

Et bien d'autre...

Caractéristiques techniques

	RV-2622	RV-5135	RV-4135	RV-3135	RV-6135	RV-8135
Course longitudinale X (mm)	2600	5100	4100	3100	6100	8100
Course transversale Y (mm)	2200	3500	3500	3500	3500	3500
Course verticale Z (mm)	1100 (Opt 1300)	1100 (Opt 1300)	1100 (Opt 1300)	1100 (Opt 1300)	1100 (Opt 1300)	1100 (Opt 1300)
Distance nez de broche / table (mm)	200 - 1300 (Opt 200 - 1500)	200 - 1300	200 - 1300	200 - 1300	200 - 1300	200 - 1300
Distance entre les deux colonnes (mm)	1700	2700	2700	2700	2700	2700
Dimensions de la table (mm)	2500 x 1500	5000 x 2100	4000 x 2100	3000 x 2100	6000 x 2100	8000 x 2100
Rainures (larg x nb x ecart) (mm)	22 x 9 x 160	28 x 10 x 200	28 x 10 x 200	28 x 10 x 200	28 x 10 x 200	28 x 10 x 200
Charge maxi sur la table (kg)	9000	20 000	17 000	14 000	23 000	26 000
Puissance du moteur de broche (kW)	22/26 ( Opt 30/37)	22/26 (Opt 30/37)	22/26 (Opt 30/37)	22/26 (Opt 30/37)	22/26 (Opt 30/37)	22/26 (Opt 30/37)
Vitesse de broche (tr/min)	6000 (Opt 4000)	6000 (Opt 4000)	6000 (Opt 4000)	6000 (Opt 4000)	6000 (Opt 4000)	6000 (Opt 4000)
Type de transmission	Engrenages	Engrenages	Engrenages	Engrenages	Engrenages	Engrenages
Attachement de broche	#50	#50	#50	#50	#50	#50
Diamètre des roulements de broche	100	100	100	100	100	100
Avances rapides X/Y/Z (m/min)	24/24/15	15/20/15	15/20/15	20/20/15	10/20/15	10/15/15
Avances de travail (m/min)	10	10	10	10	10	10
Puissance moteurs des avances (kW)	7 / 4 / 4	6 / 4 / 4	6 / 4 / 4	7 / 4 / 4	6 / 4 / 4	6 / 4 / 4
Précision de positionnement (mm)	0.01	0.015	0.015	0.015	0.015	0.015
Précision de répétabilité (mm)	0.003	0.003	0.003	0.003	0.003	0.003
Magasin d'outils (nb)	60 (Opt 40/90/120)	60 (Opt 40/90/120)	60 (Opt 40/90/120)	60 (Opt 40/90/120)	60 (Opt 40/90/120)	60 (Opt 40/90/120)
Diamètre max des outils (mm)	125	125	125	125	125	125
Diamètre max des outils (sans outil adjacent) (mm)	250	250	250	250	250	250
Longueur maxi des outils (mm)	450	450	450	450	450	450
Poids maxi des outils (kg)	20	20	20	20	20	20
Type d'attachement	BT50 / CAT50	BT50 / CAT50	BT50 / CAT50	BT50 / CAT50	BT50 / CAT50	BT50 / CAT50
Type de guidage	Linéaire à rouleaux	Linéaires à rouleaux	Linéaires à rouleaux	Linéaires à rouleaux	Linéaires à rouleaux	Linéaires à rouleaux
Puissance électrique (KVA)	45	45	45	45	45	45
Poids total net (RMV / RV) (kg)	32 000 / 35 000	48 000 / 51 000	44 000 / 47 000	40 000 / 43 000	55 500 / 58 500	74 000 / 77 000
Poids total brut (RMV / RV) (kg)	35 500 / 38 500	52 000 / 55 000	48 000 / 51 000	44 000 / 47 000	60 500 / 63 500	82 000 / 85 000
Dimensions de la machine (mm)	7790 x 5070 / 6223 x 5050	12650 x 6230 / 7370 x 5350	10650 x 6230 / 7370 x 5350	8650 x 6230 / 7370 x 5350	14650 x 6230 / 7370 x 5350	18650 x 6230 / 7370 x 5350

	RV-5140	RV-4140	RV-10135	RV-8140	RV-6140	RV-10140
Course longitudinale X (mm)	5100	4100	10100	8100	6100	10100
Course transversale Y (mm)	4000	4000	3500	4000	4000	4000
Course verticale Z (mm)	1100 (Opt 1300)	1100 (Opt 1300)	1100 (Opt 1300)	1100 (Opt 1300)	1100 (Opt 1300)	1100 (Opt 1300)
Distance nez de broche / table (mm)	200 - 1300	200 - 1300	200 - 1300	200 - 1300	200 - 1300	200 - 1300
Distance entre les deux colonnes (mm)	3200	3200	2700	3200	3200	3200
Dimensions de la table (mm)	5000 x 2600	4000 x 2600	10 000 x 2100	8000 x 2600	6000 x 2600	10 000 x 2600
Rainures (larg x nb x ecart) (mm)	28 x 10 x 200	28 x 10 x 200	28 x 10 x 200	28 x 10 x 200	28 x 10 x 200	28 x 10 x 200
Charge maxi sur la table (kg)	20 000	18 000	29 000	26 000	23 000	29 000
Puissance du moteur de broche (kW)	22/26 (Opt 30/37)	22/26 (Opt 30/37)	22/26 (Opt 30/37)	22/26 (Opt 30/37)	22/26 (Opt 30/37)	22/26 (Opt 30/37)
Vitesse de broche (tr/min)	6000 (Opt 4000)	6000 (Opt 4000)	6000 (Opt 4000)	6000 (Opt 4000)	6000 (Opt 4000)	6000 (Opt 4000)
Type de transmission	Engrenages	Engrenages	Engrenages	Engrenages	Engrenages	Engrenages
Attachement de broche	#50	#50	#50	#50	#50	#50
Diamètre des roulements de broche	100	100	100	100	100	100
Avances rapides X/Y/Z (m/min)	12/20/15	15/20/15	8/15/15	8/15/15	10/20/15	8/15/15
Avances de travail (m/min)	10	10	10	10	10	10
Puissance moteurs des avances (kW)	6 / 4 / 4	6 / 4 / 4	6 / 4 / 4	6 / 4 / 4	6 / 4 / 4	6 / 4 / 4
Précision de positionnement (mm)	0.015	0.015	0.015	0.015	0.015	0.015
Précision de répétabilité (mm)	0.003	0.003	0.003	0.003	0.003	0.003
Magasin d'outils (nb)	60 (Opt 40/90/120)	60 (Opt 40/90/120)	60 (Opt 40/90/120)	60 (Opt 40/90/120)	60 (Opt 40/90/120)	60 (Opt 40/90/120)
Diamètre max des outils (mm)	125	125	125	125	125	125
Diamètre max des outils (sans outil adjacent) (mm)	250	250	250	250	250	250
Longueur maxi des outils (mm)	450	450	450	450	450	450
Poids maxi des outils (kg)	20	20	20	20	20	20
Type d'attachement	BT50 / CAT50	BT50 / CAT50	BT50 / CAT50	BT50 / CAT50	BT50 / CAT50	BT50 / CAT50
Type de guidage	Linéaires à rouleaux	Linéaires à rouleaux	Linéaires à rouleaux	Linéaires à rouleaux	Linéaires à rouleaux	Linéaires à rouleaux
Puissance électrique (KVA)	45	45	45	45	45	45
Poids total net (RMV / RV) (kg)	50 500 / 53 500	46 000 / 49 000	89 000 / 92 000	73 000 / 76 000	58 000 / 61 000	88 000 / 91 000
Poids total brut (RMV / RV) (kg)	54 000 / 57 000	50 000 / 53 000	96 000 / 99 000	78 000 / 81 000	62 000 / 65 000	93 000 / 96 000
Dimensions de la machine (mm)	12670 x 6742 / 7860 x 5320	10650 x 6742 / 7860 x 5320	22650 x 6230 / 7370 x 5350	18670 x 6742 / 7860 x 5320	14670 x 6742 / 7860 x 5320	22670 x 6742 / 7860 x 5320

	RV-4140	RV-5140	RV-8135	RV-6135	RV-3135	RV-4135
Course longitudinale X (mm)	4100	5100	8100	6100	3100	4100
Course transversale Y (mm)	4000	4000	3500	3500	3500	3500
Course verticale Z (mm)	1100 (Opt 1300)	1100 (Opt 1300)	1100 (Opt 1300)	1100 (Opt 1300)	1100 (Opt 1300)	1100 (Opt 1300)
Distance nez de broche / table (mm)	200 - 1300	200 - 1300	200 - 1300	200 - 1300	200 - 1300	200 - 1300
Distance entre les deux colonnes (mm)	3200	3200	2700	2700	2700	2700
Dimensions de la table (mm)	4000 x 2600	5000 x 2600	8000 x 2100	6000 x 2100	3000 x 2100	4000 x 2100
Rainures (larg x nb x ecart) (mm)	28 x 10 x 200	28 x 10 x 200	28 x 10 x 200	28 x 10 x 200	28 x 10 x 200	28 x 10 x 200
Charge maxi sur la table (kg)	18 000	20 000	26 000	23 000	14 000	17 000
Puissance du moteur de broche (kW)	22/26 (Opt 30/37)	22/26 (Opt 30/37)	22/26 (Opt 30/37)	22/26 (Opt 30/37)	22/26 (Opt 30/37)	22/26 (Opt 30/37)
Vitesse de broche (tr/min)	6000 (Opt 4000)	6000 (Opt 4000)	6000 (Opt 4000)	6000 (Opt 4000)	6000 (Opt 4000)	6000 (Opt 4000)
Type de transmission	Engrenages	Engrenages	Engrenages	Engrenages	Engrenages	Engrenages
Attachement de broche	#50	#50	#50	#50	#50	#50
Diamètre des roulements de broche	100	100	100	100	100	100
Avances rapides X/Y/Z (m/min)	15/20/15	12/20/15	10/15/15	10/20/15	20/20/15	15/20/15
Avances de travail (m/min)	10	10	10	10	10	10
Puissance moteurs des avances (kW)	6 / 4 / 4	6 / 4 / 4	6 / 4 / 4	6 / 4 / 4	7 / 4 / 4	6 / 4 / 4
Précision de positionnement (mm)	0.015	0.015	0.015	0.015	0.015	0.015
Précision de répétabilité (mm)	0.003	0.003	0.003	0.003	0.003	0.003
Magasin d'outils (nb)	60 (Opt 40/90/120)	60 (Opt 40/90/120)	60 (Opt 40/90/120)	60 (Opt 40/90/120)	60 (Opt 40/90/120)	60 (Opt 40/90/120)
Diamètre max des outils (mm)	125	125	125	125	125	125
Diamètre max des outils (sans outil adjacent) (mm)	250	250	250	250	250	250
Longueur maxi des outils (mm)	450	450	450	450	450	450
Poids maxi des outils (kg)	20	20	20	20	20	20
Type d'attachement	BT50 / CAT50	BT50 / CAT50	BT50 / CAT50	BT50 / CAT50	BT50 / CAT50	BT50 / CAT50
Type de guidage	Linéaires à rouleaux	Linéaires à rouleaux	Linéaires à rouleaux	Linéaires à rouleaux	Linéaires à rouleaux	Linéaires à rouleaux
Puissance électrique (KVA)	45	45	45	45	45	45
Poids total net (RMV / RV) (kg)	46 000 / 49 000	50 500 / 53 500	74 000 / 77 000	55 500 / 58 500	40 000 / 43 000	44 000 / 47 000
Poids total brut (RMV / RV) (kg)	50 000 / 53 000	54 000 / 57 000	82 000 / 85 000	60 500 / 63 500	44 000 / 47 000	48 000 / 51 000
Dimensions de la machine (mm)	10650 x 6742 / 7860 x 5320	12670 x 6742 / 7860 x 5320	18650 x 6230 / 7370 x 5350	14650 x 6230 / 7370 x 5350	8650 x 6230 / 7370 x 5350	10650 x 6230 / 7370 x 5350

	RV-4140	RV-5140	RV-8135	RV-6135	RV-3135	RV-4135
Course longitudinale X (mm)	4100	5100	8100	6100	3100	4100
Course transversale Y (mm)	4000	4000	3500	3500	3500	3500
Course verticale Z (mm)	1100 (Opt 1300)	1100 (Opt 1300)	1100 (Opt 1300)	1100 (Opt 1300)	1100 (Opt 1300)	1100 (Opt 1300)
Distance nez de broche / table (mm)	200 - 1300	200 - 1300	200 - 1300	200 - 1300	200 - 1300	200 - 1300
Distance entre les deux colonnes (mm)	3200	3200	2700	2700	2700	2700
Dimensions de la table (mm)	4000 x 2600	5000 x 2600	8000 x 2100	6000 x 2100	3000 x 2100	4000 x 2100
Rainures (larg x nb x ecart) (mm)	28 x 10 x 200	28 x 10 x 200	28 x 10 x 200	28 x 10 x 200	28 x 10 x 200	28 x 10 x 200
Charge maxi sur la table (kg)	18 000	20 000	26 000	23 000	14 000	17 000
Puissance du moteur de broche (kW)	22/26 (Opt 30/37)	22/26 (Opt 30/37)	22/26 (Opt 30/37)	22/26 (Opt 30/37)	22/26 (Opt 30/37)	22/26 (Opt 30/37)
Vitesse de broche (tr/min)	6000 (Opt 4000)	6000 (Opt 4000)	6000 (Opt 4000)	6000 (Opt 4000)	6000 (Opt 4000)	6000 (Opt 4000)
Type de transmission	Engrenages	Engrenages	Engrenages	Engrenages	Engrenages	Engrenages
Attachement de broche	#50	#50	#50	#50	#50	#50
Diamètre des roulements de broche	100	100	100	100	100	100
Avances rapides X/Y/Z (m/min)	15/20/15	12/20/15	10/15/15	10/20/15	20/20/15	15/20/15
Avances de travail (m/min)	10	10	10	10	10	10
Puissance moteurs des avances (kW)	6 / 4 / 4	6 / 4 / 4	6 / 4 / 4	6 / 4 / 4	7 / 4 / 4	6 / 4 / 4
Précision de positionnement (mm)	0.015	0.015	0.015	0.015	0.015	0.015
Précision de répétabilité (mm)	0.003	0.003	0.003	0.003	0.003	0.003
Magasin d'outils (nb)	60 (Opt 40/90/120)	60 (Opt 40/90/120)	60 (Opt 40/90/120)	60 (Opt 40/90/120)	60 (Opt 40/90/120)	60 (Opt 40/90/120)
Diamètre max des outils (mm)	125	125	125	125	125	125
Diamètre max des outils (sans outil adjacent) (mm)	250	250	250	250	250	250
Longueur maxi des outils (mm)	450	450	450	450	450	450
Poids maxi des outils (kg)	20	20	20	20	20	20
Type d'attachement	BT50 / CAT50	BT50 / CAT50	BT50 / CAT50	BT50 / CAT50	BT50 / CAT50	BT50 / CAT50
Type de guidage	Linéaires à rouleaux	Linéaires à rouleaux	Linéaires à rouleaux	Linéaires à rouleaux	Linéaires à rouleaux	Linéaires à rouleaux
Puissance électrique (KVA)	45	45	45	45	45	45
Poids total net (RMV / RV) (kg)	46 000 / 49 000	50 500 / 53 500	74 000 / 77 000	55 500 / 58 500	40 000 / 43 000	44 000 / 47 000
Poids total brut (RMV / RV) (kg)	50 000 / 53 000	54 000 / 57 000	82 000 / 85 000	60 500 / 63 500	44 000 / 47 000	48 000 / 51 000
Dimensions de la machine (mm)	10650 x 6742 / 7860 x 5320	12670 x 6742 / 7860 x 5320	18650 x 6230 / 7370 x 5350	14650 x 6230 / 7370 x 5350	8650 x 6230 / 7370 x 5350	10650 x 6230 / 7370 x 5350

	RV-8135	RV-6135	RV-3135	RV-4135	RV-5135
Course longitudinale X (mm)	8100	6100	3100	4100	5100
Course transversale Y (mm)	3500	3500	3500	3500	3500
Course verticale Z (mm)	1100 (Opt 1300)	1100 (Opt 1300)	1100 (Opt 1300)	1100 (Opt 1300)	1100 (Opt 1300)
Distance nez de broche / table (mm)	200 - 1300	200 - 1300	200 - 1300	200 - 1300	200 - 1300
Distance entre les deux colonnes (mm)	2700	2700	2700	2700	2700
Dimensions de la table (mm)	8000 x 2100	6000 x 2100	3000 x 2100	4000 x 2100	5000 x 2100
Rainures (larg x nb x ecart) (mm)	28 x 10 x 200	28 x 10 x 200	28 x 10 x 200	28 x 10 x 200	28 x 10 x 200
Charge maxi sur la table (kg)	26 000	23 000	14 000	17 000	20 000
Puissance du moteur de broche (kW)	22/26 (Opt 30/37)	22/26 (Opt 30/37)	22/26 (Opt 30/37)	22/26 (Opt 30/37)	22/26 (Opt 30/37)
Vitesse de broche (tr/min)	6000 (Opt 4000)	6000 (Opt 4000)	6000 (Opt 4000)	6000 (Opt 4000)	6000 (Opt 4000)
Type de transmission	Engrenages	Engrenages	Engrenages	Engrenages	Engrenages
Attachement de broche	#50	#50	#50	#50	#50
Diamètre des roulements de broche	100	100	100	100	100
Avances rapides X/Y/Z (m/min)	10/15/15	10/20/15	20/20/15	15/20/15	15/20/15
Avances de travail (m/min)	10	10	10	10	10
Puissance moteurs des avances (kW)	6 / 4 / 4	6 / 4 / 4	7 / 4 / 4	6 / 4 / 4	6 / 4 / 4
Précision de positionnement (mm)	0.015	0.015	0.015	0.015	0.015
Précision de répétabilité (mm)	0.003	0.003	0.003	0.003	0.003
Magasin d'outils (nb)	60 (Opt 40/90/120)	60 (Opt 40/90/120)	60 (Opt 40/90/120)	60 (Opt 40/90/120)	60 (Opt 40/90/120)
Diamètre max des outils (mm)	125	125	125	125	125
Diamètre max des outils (sans outil adjacent) (mm)	250	250	250	250	250
Longueur maxi des outils (mm)	450	450	450	450	450
Poids maxi des outils (kg)	20	20	20	20	20
Type d'attachement	BT50 / CAT50	BT50 / CAT50	BT50 / CAT50	BT50 / CAT50	BT50 / CAT50
Type de guidage	Linéaires à rouleaux	Linéaires à rouleaux	Linéaires à rouleaux	Linéaires à rouleaux	Linéaires à rouleaux
Puissance électrique (KVA)	45	45	45	45	45
Poids total net (RMV / RV) (kg)	74 000 / 77 000	55 500 / 58 500	40 000 / 43 000	44 000 / 47 000	48 000 / 51 000
Poids total brut (RMV / RV) (kg)	82 000 / 85 000	60 500 / 63 500	44 000 / 47 000	48 000 / 51 000	52 000 / 55 000
Dimensions de la machine (mm)	18650 x 6230 / 7370 x 5350	14650 x 6230 / 7370 x 5350	8650 x 6230 / 7370 x 5350	10650 x 6230 / 7370 x 5350	12650 x 6230 / 7370 x 5350
