HMC560

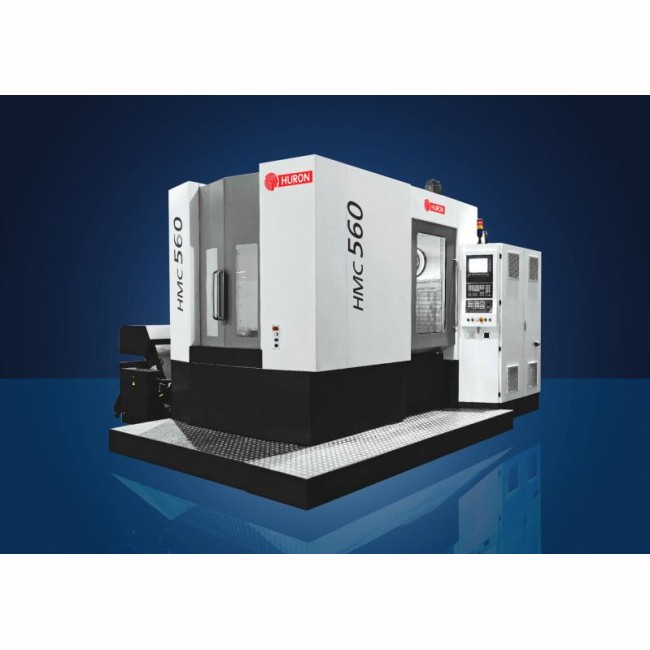

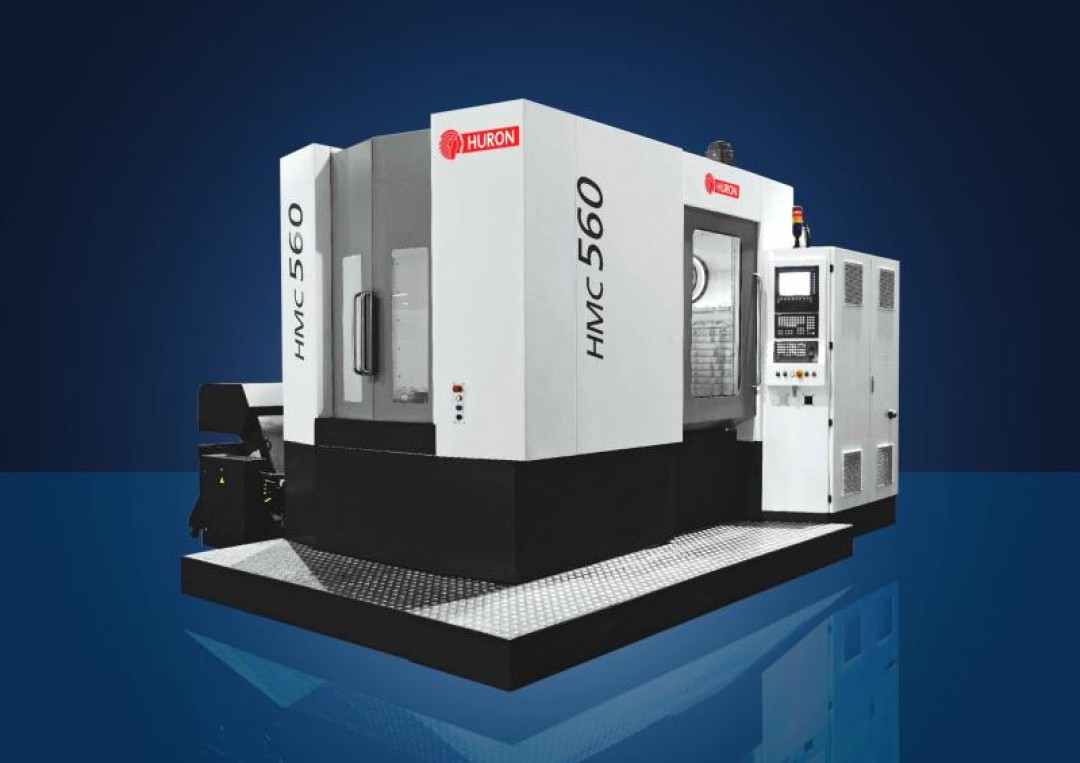

HURON - HMC560

Désignation : HMC560

Référence DMO :

Marque : HURON

Neuf

Sur commande



Brochure HURON - HMC560    Fiche technique HURON - HMC560


Renseignements HURON - HMC560

DESCRIPTIF

Centre d'usinage horizontale HURON type HMC560.

Centre de fraisage horizontal destiné à la fois aux usinages d’ébauches, et de finitions de précisions.

Caractéristiques techniques

HMC560
Commande NumériqueSiemens 840D SL ou Fanuc OiMD
Changeur type rotopalette (Oui / non)Oui
Changeur de palette linéaire (Oui / non)Oui
Changeur de palette caroussel (Oui / non)Oui
Course axe X (mm)780
Course axe Y (mm)730
Course axe Z (mm)750
Distance surface palette / centre broche (mm)80 à 810
Distance centre palette / nez de broche (mm)100 à 850
Dimension palettes (x mm)500 x 630
Taille maxi piece (diam x h) (x mm)800 x 950
Nombre de palettes2
Palettes rainurées (Oui / non)Oui
Rainures (largeur x ecartement x nb.) (mm)4
Palettes taraudées (Oui / non)Oui
Poids maxi sur palette (kg)700
Temps de changement de palettes (sec)10
Indexation minimale de la palette (deg)0,001
Type d’entrainement de l’axe Bmoteur couple direct
Vitesse de rotation palette (tr/min)60
Type de brocheélectrobroche
Vitesse de la broche (tr/min)10000
Cône de brocheISO 50
Puissance moteur de broche (Kw)41
Avances rapides (X/Y/Z) (m/min)50 / 50 / 50
Avances de travail (X/Y/Z) (m/min)20 / 20 / 20
Précision de positionnement (mm)0,010
Précision de répétabilité (mm)0,005
Nombre d’outils dans le magasin40 en standard
Diamètre d’outil max. (mm)125
Longueur d’outil max. (mm)350
Poids d’outil max. (kg)15
Temps de changement d’outil (sec)3,5
Couple de broche (Nm)170

Equipements

HMC560
Arrosage centre brocheen option
Convoyeur a copeauxen option
Règles de mesuresen option
Palpeur pièceen option
Palpeur outilsen option
palettiseur 6 palettesen option

Données de la machine

HMC560
Encombrement (L x l x H) (mm)3255 x 5212 x 3500
Poids (kg)19000
