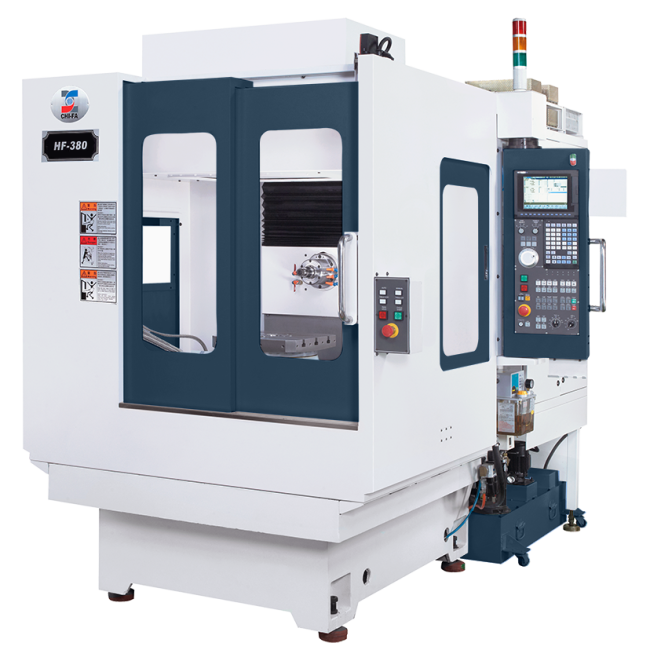

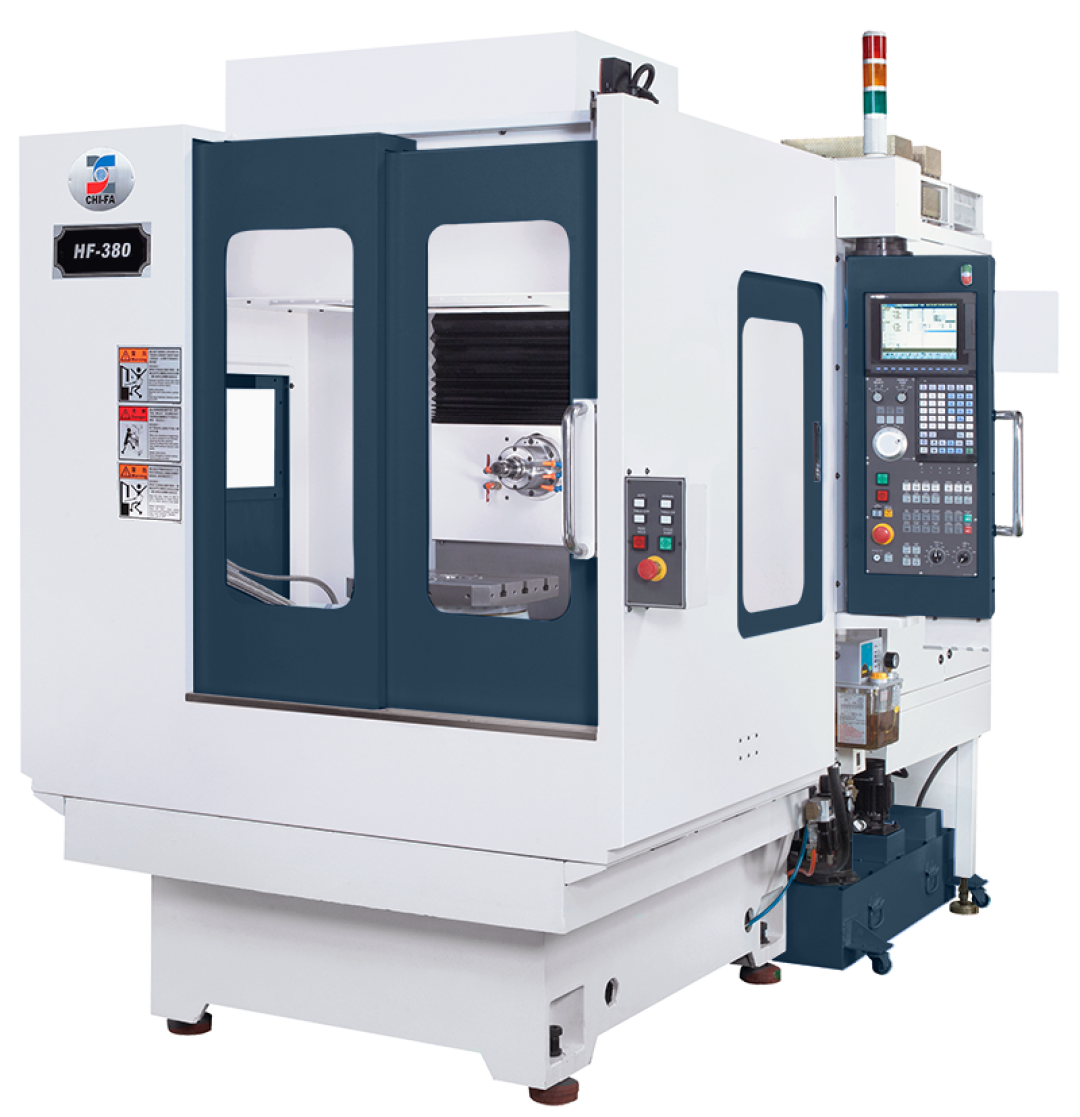

OLYMPIC - HF380

Désignation : HF380

Référence DMO :

Marque : OLYMPIC

Neuf

Sur commande



   Fiche technique OLYMPIC - HF380


Renseignements OLYMPIC - HF380

DESCRIPTIF

Caractéristiques techniques

HF380
Commande NumériqueFanuc 0iMF
Changeur type rotopaletteoui
Course axe X (mm)500
Course axe Y (mm)420
Course axe Z (mm)360 / 380
Distance surface palette / centre broche (mm)90 a 510
Distance centre palette / nez de broche (mm)100 a 480
Dimension palettes (mm)380 x 380
charge admissible (kg)200
Nombre de palettes1
Temps de changement de palettes (sec)7
Indexation minimale de la palette (deg)1 (opt 0,01)
Vitesse de rotation palette (tr/min)16,6
Vitesse de la broche (tr/min)12000 (opt 15000)
Cône de broche#30 (opt #40)
Avances rapides (X/Y/Z) (m/min)48
Avances de travail (X/Y/Z) (m/min)20
Nombre d’outils dans le magasin20 (#30) / 16 (€40)
Diamètre d’outil max. (mm)55
Longueur d’outil max. (mm)100
Poids d’outil max. (kg)3
Temps de changement d'outil (sec)1,5
Puissance installée (Kva)10 (#30 ) / 15 #40)
Alimentation pneumatique (kgf/cm²)6
Vitesse d'indexage (seg)2
Type de queue d'outilMAS - BT40

Données de la machine

HF380
Encombrement (L x l x H) (mm)1500 x 2500 x 2450
Poids (kg)3500
