Centre d’usinage vertical 3 axes Retour à la page précédente

EK110
EK110
EK110
EK110

SIGMA - EK110 - 0009256

Désignation : EK110

Référence DMO : 0009256

Marque : SIGMA

Occasion

En stock



   Fiche technique SIGMA - EK110 - 0009256


Renseignements SIGMA - EK110 - 0009256

DESCRIPTIF

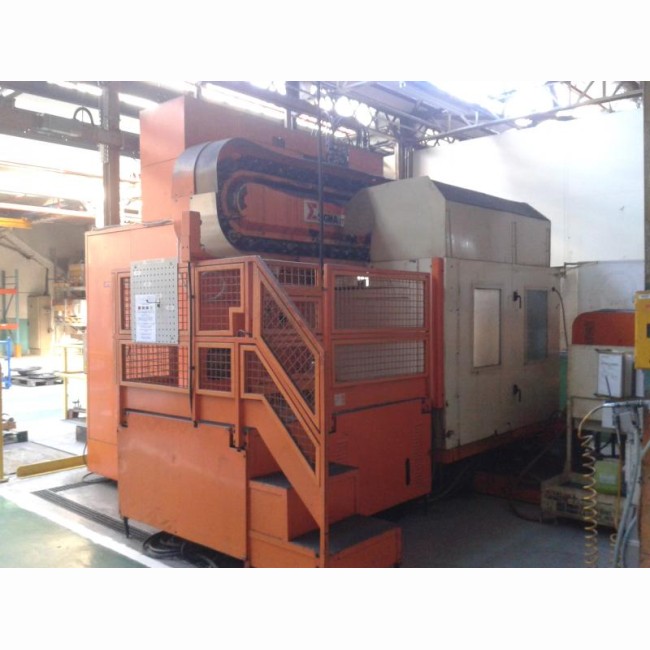

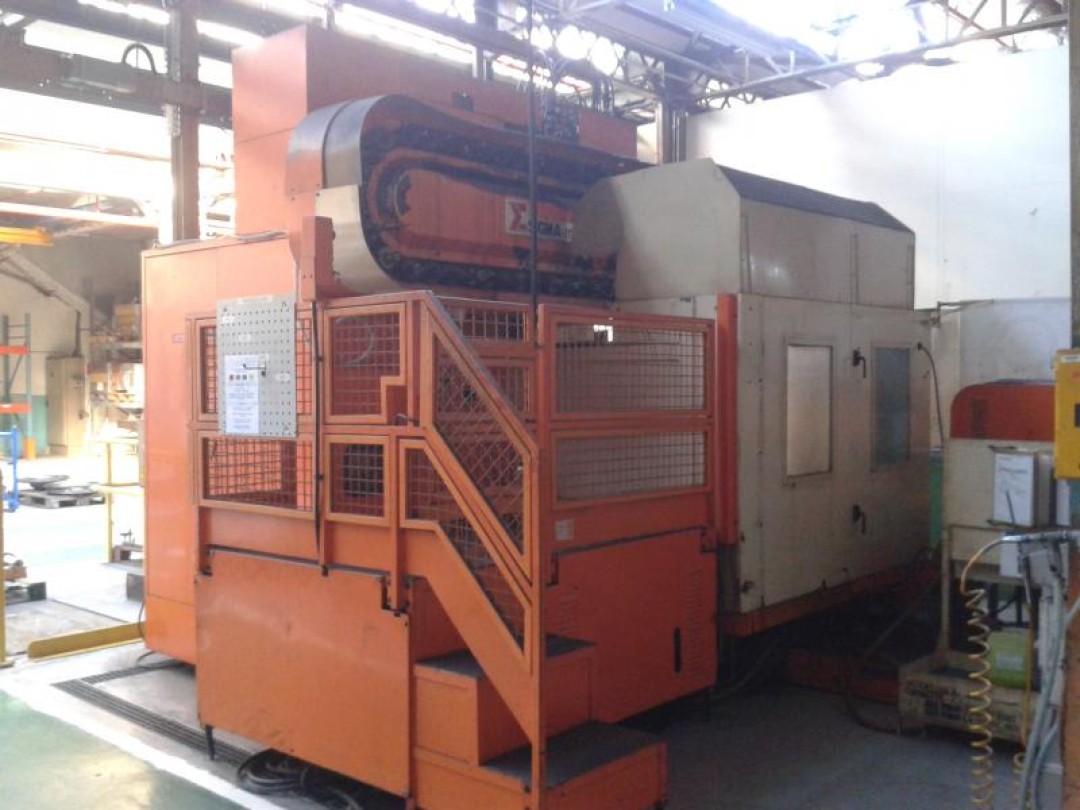

Centre d'usinage vertical palettisé (palettes de 1400 x 650mm) particulièrement adapté pour de l'usinage de pièces de grandes dimensions. Equipée d'une broche mécanique coupleuse et d'un chageur d'outils important, cette machine conviendra pour l'usinage de mécanqiue général et de précision

Caractéristiques techniques

EK110

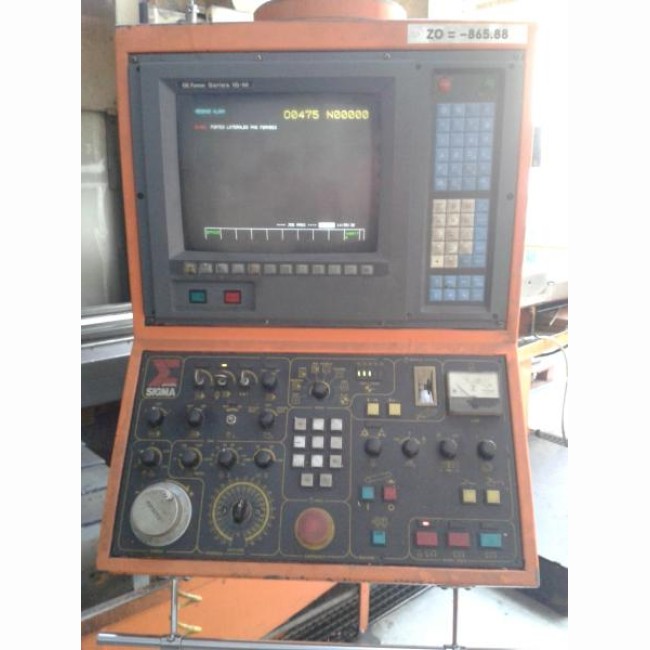

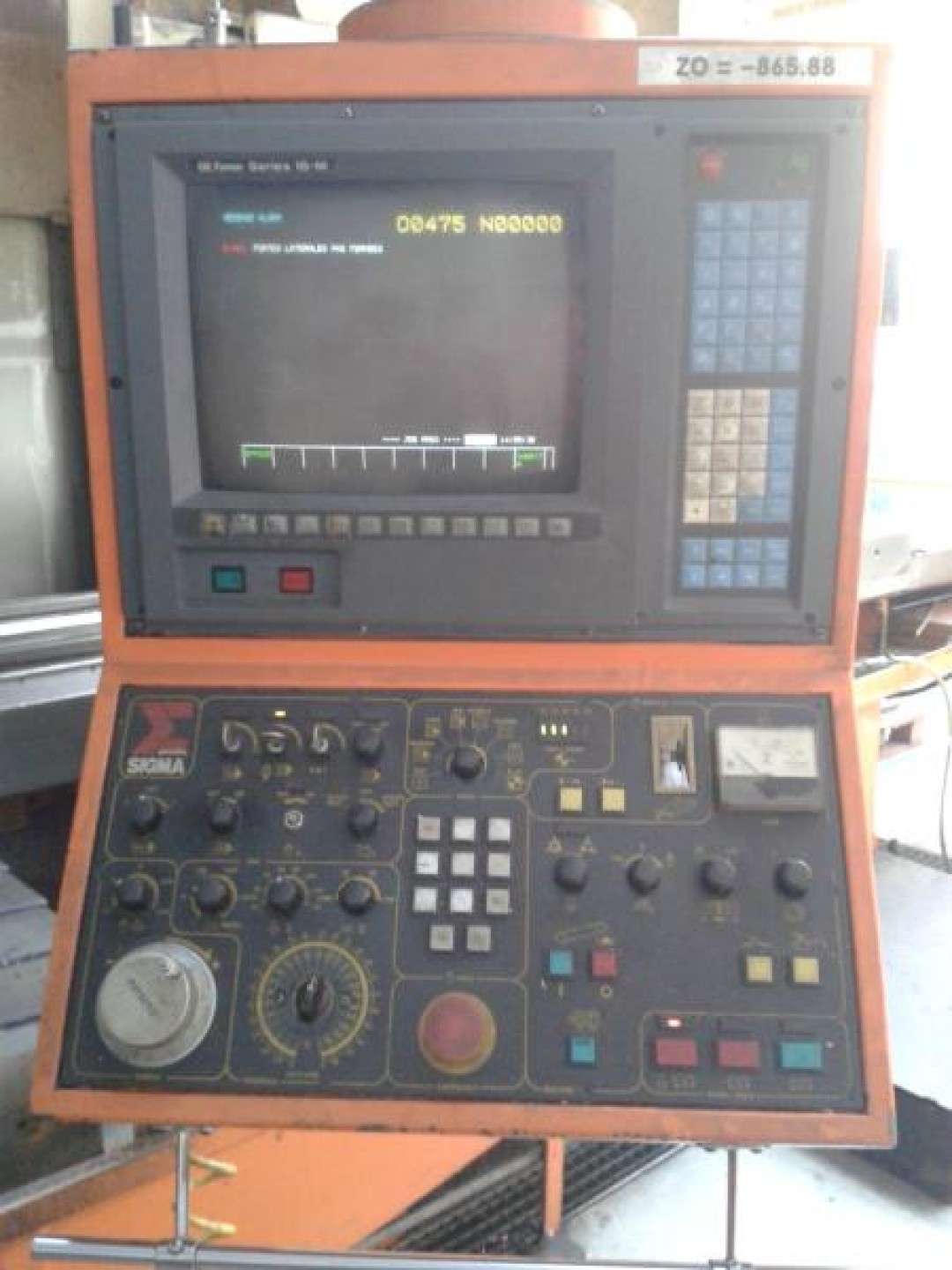

Commande NumériqueFANUC 15M

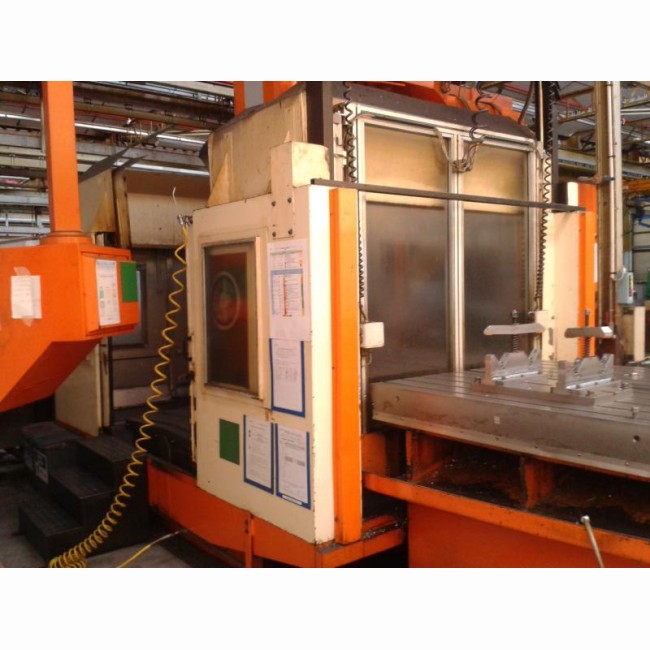

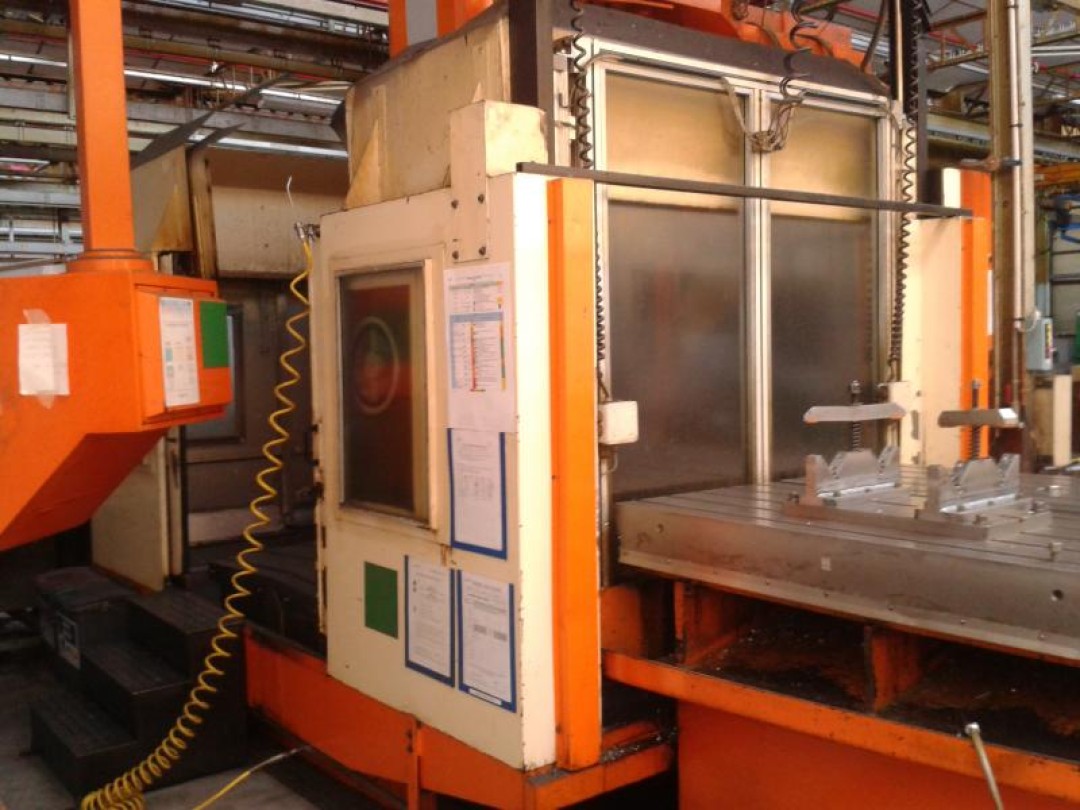

Changeur de palette linéairesur le côté droit
Surface des palettes (mm)1400 x 650
Nombre de palettes2
Temps de changement de palettes (s)45
Course longitudinale axe X (mm)1250
Course transversale axe Y (mm)650
Course verticale axe Z (mm)750
Distance centre broche / colonne (mm)715
Distance nez de broche / surface table (de à mm)100 à 850
Palettes rainurées (Oui / non)Oui
Rainures (largeur x ecartement x nb.) (mm)18 x 125 x 5
Poids admissible sur la table (kg)1500
Type de brocheMécanique
Vitesse de la broche (tr/min)40 à 4000
Cône de broche50 (DIN 69871/A)
Moteur de broche (Kw)22 / 26
Avances rapides (X/Y/Z) (m/min)15
Avances de travail (X/Y/Z) (m/min)10
Type de magasinà bras
Nombre d’outils40
Temps de changement d’outils (sec)5
Diamètre d’outil max. (mm)200
Longueur d’outil max. (mm)400
Poids d’outil max. (kg)20
Puissance installée (Kw)36

Données de la machine

EK110
Encombrement (L x l x H) (mm)7135 x 5300 x 3466
Poids (kg)12 800
Hauteur pour éxpédition (mm)3050

Equipements

EK110
Arrosage centre brocheOui
Palpeur renishawOui
