Centre d’usinage vertical 3 axes Retour à la page précédente

MICROCUT - V22 - 14265

Désignation : V22

Référence DMO : 14265

Marque : MICROCUT

Occasion

En stock

DESCRIPTIF

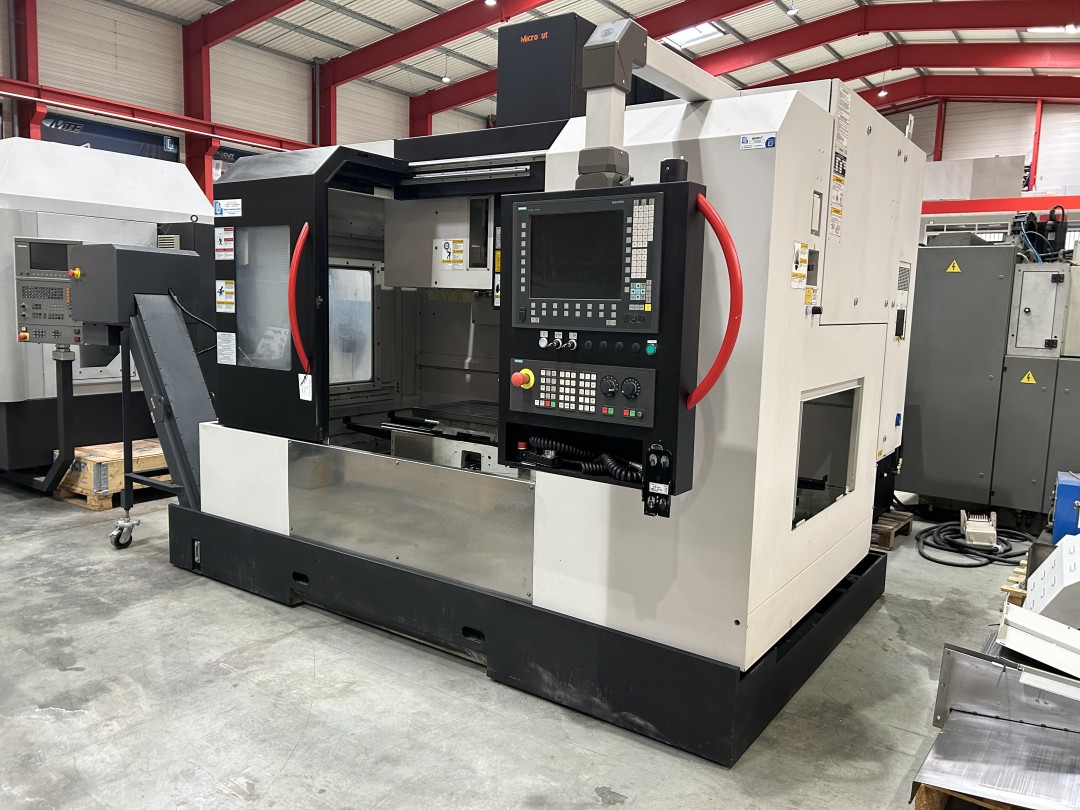

Centre d'usinage vertical 3 axes microcut type V22 d'occasion.

Machine adaptée aux travaux de mécanique de précision, moule, industrie automobile et aéronautique, médical...

Composition de cette machine:

Commande numérique SIEMENS 840D SL avec programmation conversationnelle shopmill
Broche mécanique a entrainement direct 15.000 tr/min, refroidie
Guidages linéaires sur les 3 axes assurant une grande dynamique
Bati largement dimensionné en fonte meehanite
Vis a billes refroidies pour des déplacements rapides de 32m/min
Large vitre sécurite pour une bonne visivilité de la zone de travail
Pupitre de commande ergonomique
Systeme d'arrosage pour une évacuation optimale des copeaux
Magasin a bras 32 outils
Arrosage centre broche 20 bars
Ventilation de l'armoire électrique

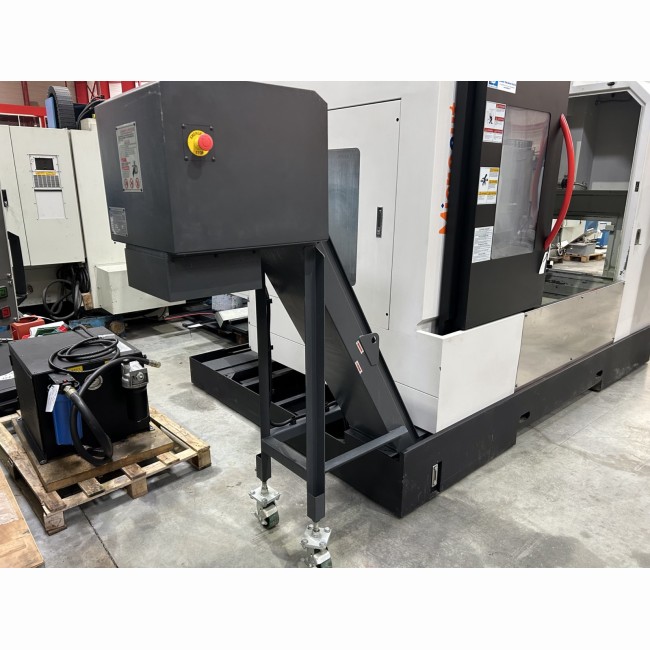

Convoyeur a copeaux (double vis queue de cochon qui convoient les copeaux vers un convoyeur racleur situé à l'arriere de la machine

	V22
Commande Numérique	Siemens 840D
Surface de la table (x mm)	1200 x 520
Course longitudinale axe X (mm)	1000
Course transversale axe Y (mm)	560
Course verticale axe Z (mm)	550
Type de guidage	linéaire
Distance centre broche / colonne (mm)	595
Distance nez de broche / surface table (de à mm)	100 à 650
Hauteur de la table par rapport au sol (mm)	870
Rainures (largeur x écartement x nb.) (mm)	16 x 80 x 5
Poids admissible sur la table (kg)	800
Type de broche	mécanique
Vitesse de la broche (tr/min)	15 000
Cône de broche	ISO40
Moteur de broche (Kw)	11 / 16,5
Avances rapides (X/Y/Z) (m/min)	32
Avances de travail (X/Y/Z) (m/min)	10
Type de magasin	a bras
Nombre d’outils	32
Temps de changement d’outils (sec)	2
Diamètre d’outil max. (mm)	125
Longueur d’outil max. (mm)	300
Poids d’outil max. (kg)	8

	V22
Taraudage rigide	en standard
Arrosage centre broche 20 bars	Oui
Convoyeur a copeaux	Oui
Etau de fraisage	en option
Préparation pour montage règles de mesures	Oui
Filtre électromagnétique	Oui
Aspiration des brouillards d'huile	oui
Option siemens DXF reader	oui

	V22
Encombrement (L x l x H) (mm)	3230 x 2644 x 2972
Poids (kg)	5200
