Centre d’usinage vertical 3 axes Retour à la page précédente

MM430
MM430
MM430

MICROCUT - MM430 - 0009968

Désignation : MM430

Référence DMO : 0009968

Marque : MICROCUT

Neuf

En stock



Brochure MICROCUT - MM430 - 0009968    Fiche technique MICROCUT - MM430 - 0009968


Renseignements MICROCUT - MM430 - 0009968

DESCRIPTIF

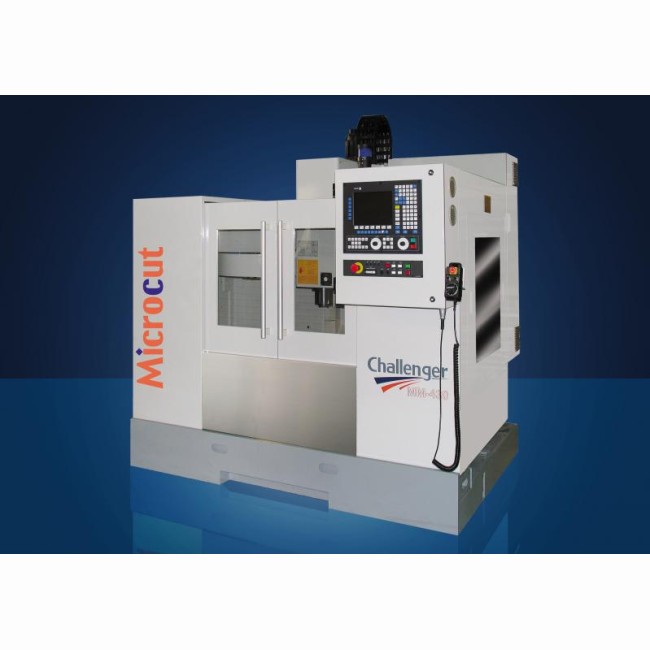

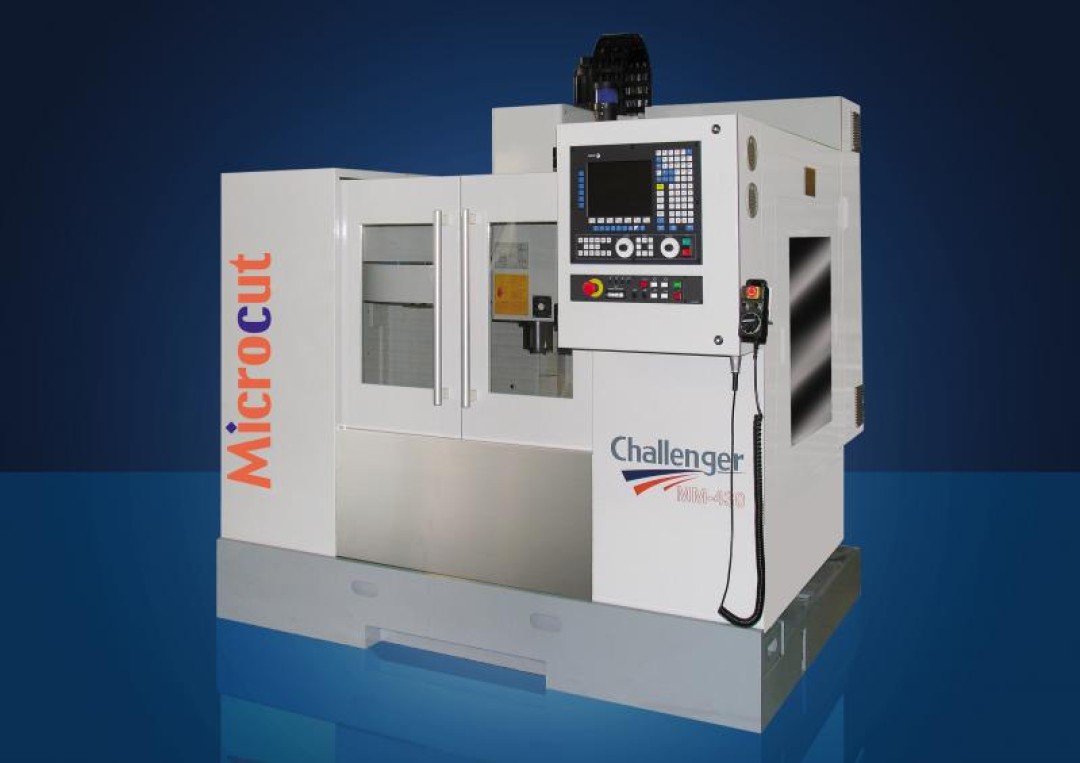

Centre d'usinage vertical 3 axes Microcut MM430

Cette machine avec commande numérique FANUC 0iMF est  extremement polyvalente et particulièrement adaptée pour les séries

Les courses de 760 x 460 x 460mm permettent de réaliser un large spectre de pièces, tant pour du travail unitaire que de série.

Cette machine ser caractérise par:

  • Une conception simple mais efficace et surtout robuste
  • Un  bati en fonte de méhanite largement dimensionné et étudié par éléments finis. La colonne, table et bati table ont tous été traités puis stabiliés afin de libérer les contraintes mécaniques.
  • Des guidages linéraies sur les 3 axes de type rails à billes avec patin de guidage à recirculation. Les vis à billes de classe C3 sont à montage précontraint ( pour maîtriser la dilatation ) et sont en couplage direct avec leur servomoteur.
  • Une broche mécanique 10.000tr/min équipée d' un système de contrôle de stabilité de la température de fonctionnement.
  • Un moteur de broche fanuc 5,5 / 7,5Kw
  • Un magasin d' outil a bras 24 postes
  • Une manivelle électronique facilitant les opérations de réglages, jauges...

Caractéristiques techniques

MM430
Commande NumériqueFanuc OiMF
Surface de la table (x mm)900 x 410
Course longitudinale axe X (mm)760
Course transversale axe Y (mm)460
Course verticale axe Z (mm)460
Type de guidageLinéaire
Distance nez de broche / surface table (de à mm)120 à 580
Hauteur de la table par rapport au sol (mm)820
Rainures (largeur x écartement x nb.) (mm)16 x 100 x 4
Poids admissible sur la table (kg)350
Type de brochemécanique
Vitesse de la broche (tr/min)10000
Cône de brocheBT 40
Moteur de broche (Kw)5,5 / 7.5
Avances rapides (X/Y/Z) (m/min)24 / 24 / 24
Type de magasina bras
Nombre d’outils24
Temps de changement d’outils (sec)9
Diamètre d’outil max. (mm)130
Longueur d’outil max. (mm)300
Poids d’outil max. (kg)8

Equipements

MM430
Taraudage rigideen standard
Manual guide ioui
Arrosage centre broche 20 barsoui
Convoyeur a copeaux a palettesoui
manivelle electronique déportéeoui
Etau de fraisageen option
magasin 24 outils a brasoui
Ecran de la CN 10,4"oui
Refroidissement de brocheoui

Données de la machine

MM430
Encombrement (L x l x H) (mm)2200 x 2050 x 2500
Poids (kg)3630
