Centre d’usinage vertical 3 axes Retour à la page précédente

MM430
MM430
MM430
MM430

MICROCUT - MM430 - 0009970

Désignation : MM430

Référence DMO : 0009970

Marque : MICROCUT

Neuf

En stock



Brochure MICROCUT - MM430 - 0009970    Fiche technique MICROCUT - MM430 - 0009970


Renseignements MICROCUT - MM430 - 0009970

DESCRIPTIF

La série des centres verticaux MM constitue la gamme la plus polyvalente chez microcut.

De conception basique et robuste ,cette machine se caractérise par:

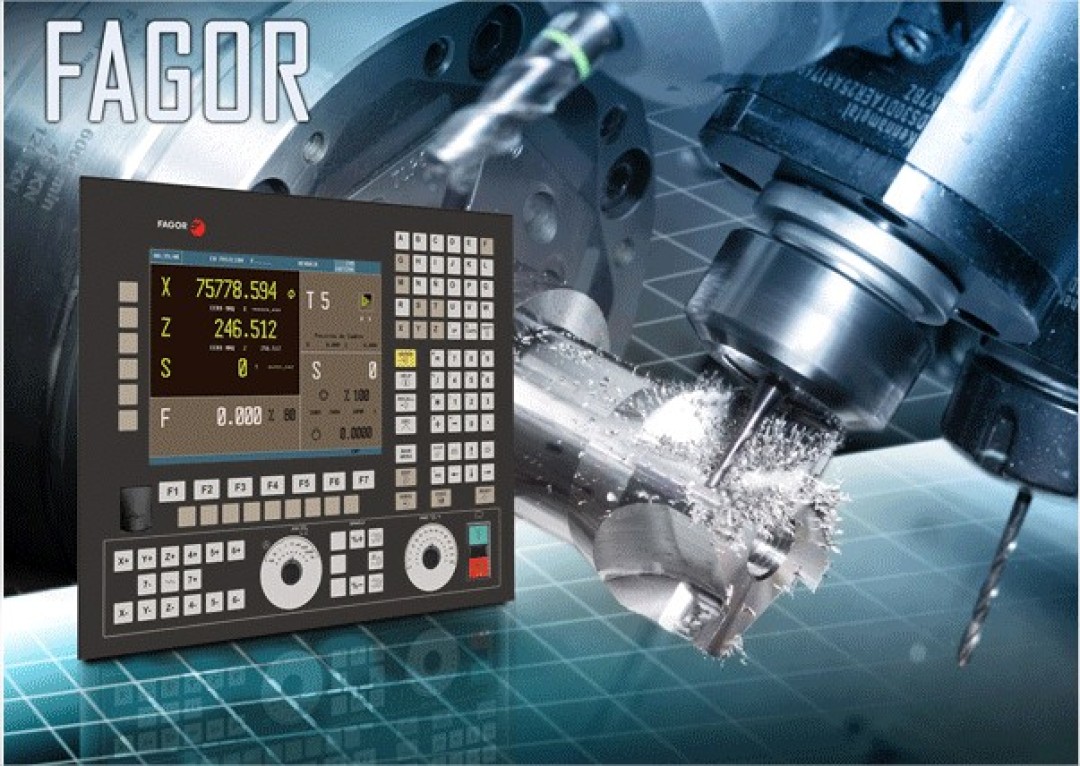

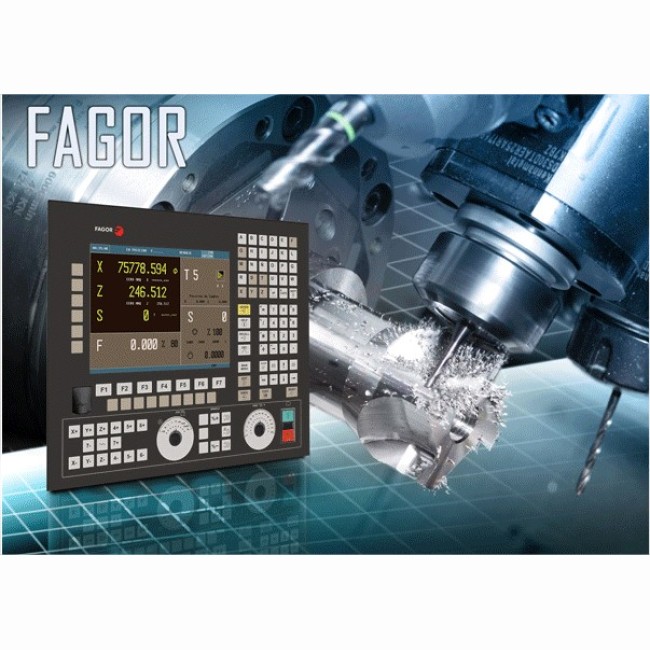

  • Une commande numérique FAGOR 8055iFL.

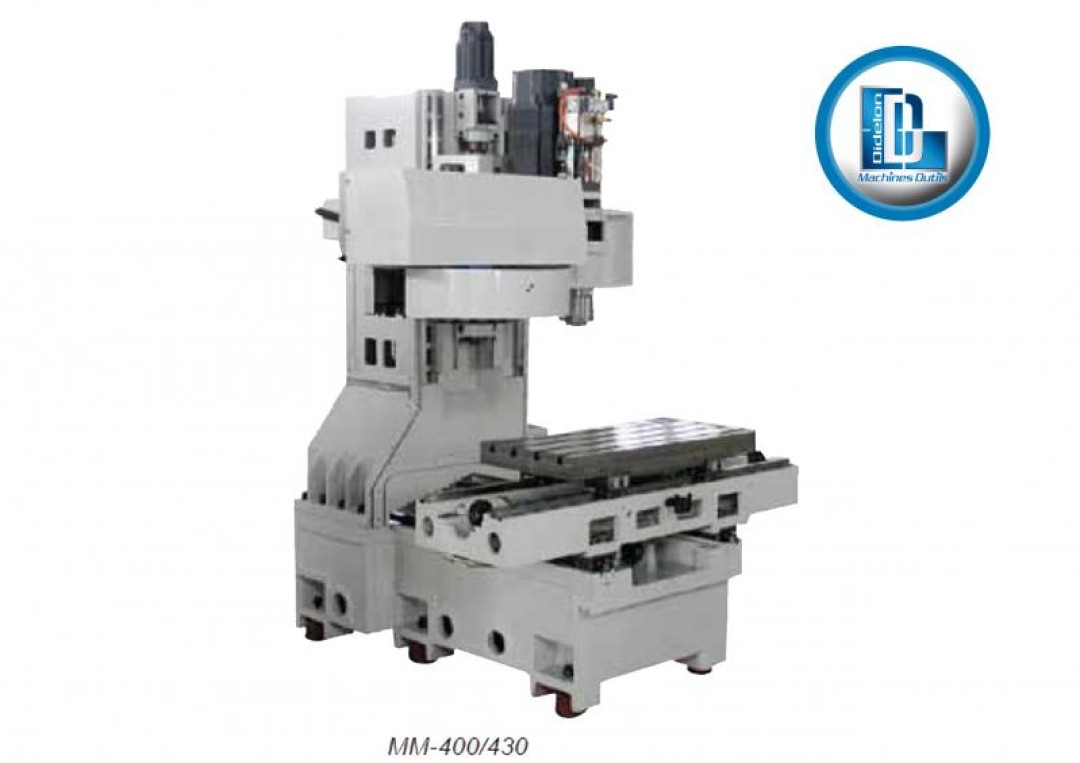

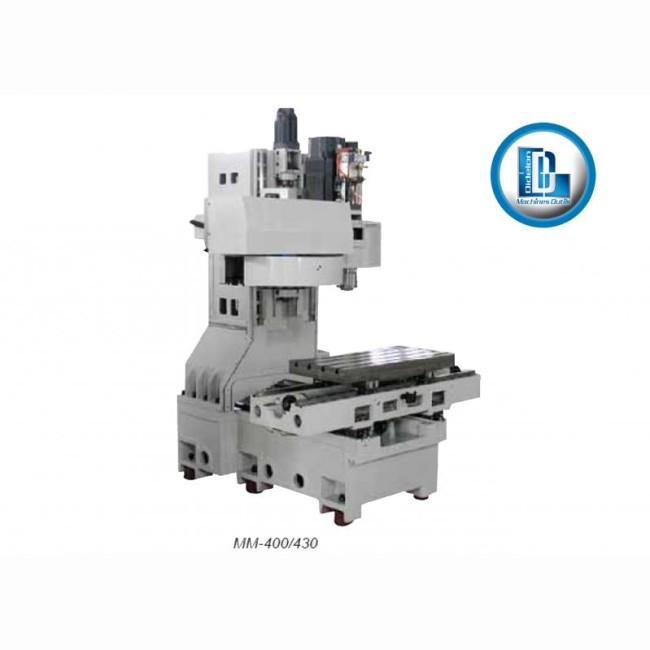

  • Le bâti largement dimensionné est en fonte de méehanite,
  • Les guidages sont de type rails à billes avec patin de guidage à recirculation.
  • Les vis à billes sont à montage précontraint ( pour maîtriser la dilatation ) et sont en couplage direct avec leur servomoteur.
  • La broche mécanique de 8000 tr/mn est équipée d' un système de contrôle de stabilité de la température de fonctionnement.
  • Afin d'améliorer la productivité, cette machine a un magasin d' outil a bras 24 postes et d'un convoyeur a copeaux a palettes

Caractéristiques techniques

MM430
Commande NumériqueFagor 8055iFL
Surface de la table (x mm)900 x 410
Course longitudinale axe X (mm)760
Course transversale axe Y (mm)460
Course verticale axe Z (mm)460
Type de guidageLinéaire
Distance nez de broche / surface table (de à mm)120 à 580
Hauteur de la table par rapport au sol (mm)820
Rainures (largeur x écartement x nb.) (mm)16 x 100 x 4
Poids admissible sur la table (kg)350
Type de brochemécanique
Vitesse de la broche (tr/min)8000
Cône de brocheBT 40
Moteur de broche (Kw)5.5 / 7.5
Avances rapides (X/Y/Z) (m/min)24 / 24 / 24
Type de magasina bras
Nombre d’outils24
Temps de changement d’outils (sec)9
Diamètre d’outil max. (mm)130
Longueur d’outil max. (mm)300
Poids d’outil max. (kg)8

Equipements

MM430
Taraudage rigideen standard
Convoyeur a copeaux a palettesoui
manivelle electronique déportéeoui
Etau de fraisageen option
magasin 24 outils a brasoui
Refroidissement de brocheoui
Bac à copeauxoui

Données de la machine

MM430
Encombrement (L x l x H) (mm)2200 x 2050 x 2500
Poids (kg)3630
