Centre d’usinage vertical 3 axes Retour à la page précédente

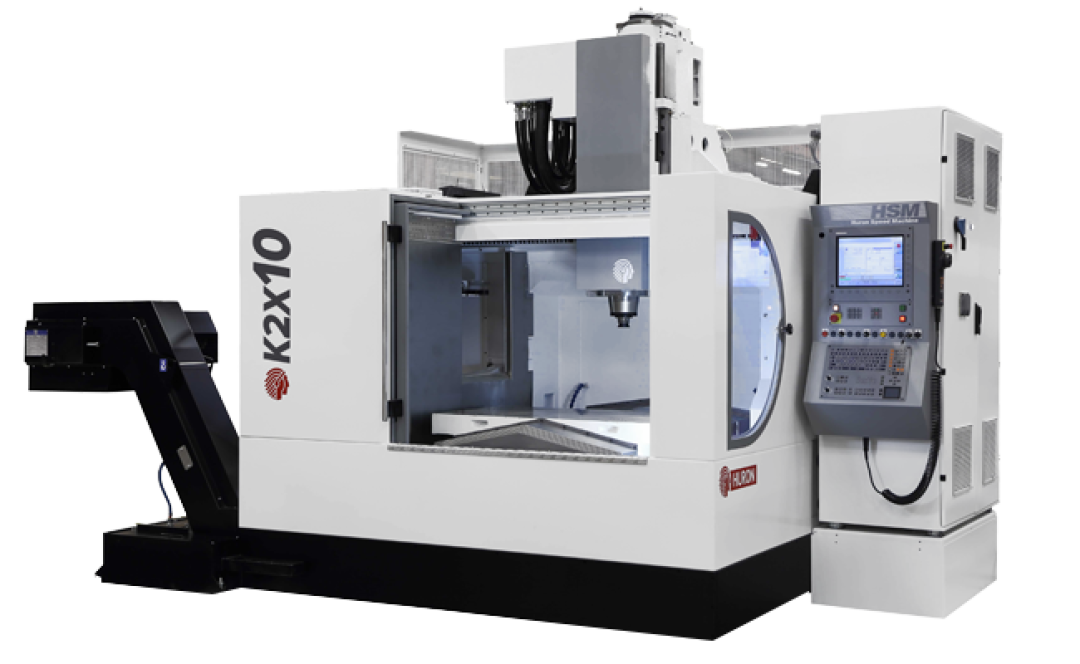

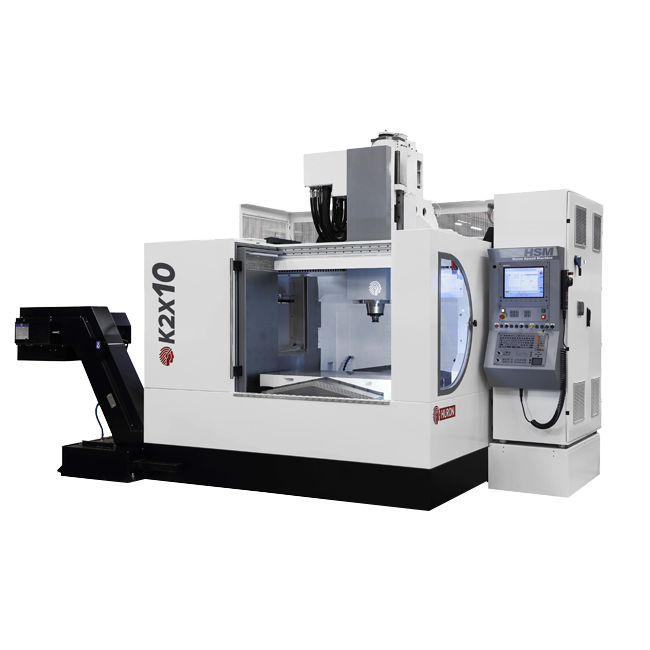

HURON - KX / K2X

Désignation : KX / K2X

Référence DMO :

Marque : HURON

Neuf

Sur commande

DESCRIPTIF

Les centres de fraisage KX et K2X permettent l'usinage de pièces complexes en 3 axes, de l'ébauche à la finition, tels que moules à injection, matrices de forge, poinçons, outillage, usinage aéronautique ou pièces mécaniques.

La conception de ces machines en font des outils de travail particulièrement performants dans leurs catégories.

L'association entre dynamique élevée et grande précision d'usinage permet d'obtenir des états de surface en finition de très haute qualité.

Caractéristques principales:

Usinage en 3 axes pour pièces jusqu’à 2.500 kgs
Hautes prestations en ébauche et en finition
Usinage de matériaux durs en un minimum de temps
Très grande précision des contours et profils 3D

Caractéristiques techniques

	K2X 8	K2X 10	K2X 20	KX 30
Course axe X (mm)	700	1000	1200	1800
Course axe Y (mm)	600	800	1000	1000
Course axe Z (mm)	450	500	500	600
Avances rapides (m/min)	40	60	X=50 / Y-Z=60	X-Y=30 / Z=18
Accélération par axe (m/s²)	4	6	X=4 / Y-Z=6	3
Dimension table (mm)	1250x700	1150x800	1400x1000	2000x1000
Charge admissible (Kg)	1500	1000	2000	2500
Distance nez de broche / surface table (mm)	100 / 550	115 / 615	250 / 750	240 / 840
Incertitude: P (µm)	4	4	5	X=9 / Y-Z=7
Répétabilité: Ps medium (µm)	2	2	3	5
Vitesse de rotation (Trs/min)	24000	18000	18000	18000
Cône	HSK 63-A	HSK 63-A	HSK 63-A	HSK 63-A
Puissance (S1) (kW)	20/25	25/35	25/35	25/35
Couple (S6) (Nm)	32/40	86/130	86/130	86/130
Vitesse caractéristique (Trs/min)	6000	2800	2800	2800
