Centre d’usinage vertical 3 axes Retour à la page précédente

MICROCUT - M

Désignation : M

Référence DMO :

Marque : MICROCUT

Neuf

Sur commande

DESCRIPTIF

La série des centres M constitue la gamme standard des centres verticaux Microcut pour des courses longitudinales de 760 à1600mm

Très polyvalente, ces machines peuvent recevoir au choix les commandes numériques Fagor, Siemens, Heidenhain, Fanuc ou Mitsubishi, et constituent une solution robuste et économique pour les ateliers de mécanique générale, mécanique de précision...

Le but est d' offrir des capacités permettant de vastes possibilités, travail de l' alu de l' acier de l' inox, des vitesses confortables sans pour cela être dans l' UGV...

Les machines de cette gamme se caractérisent par:

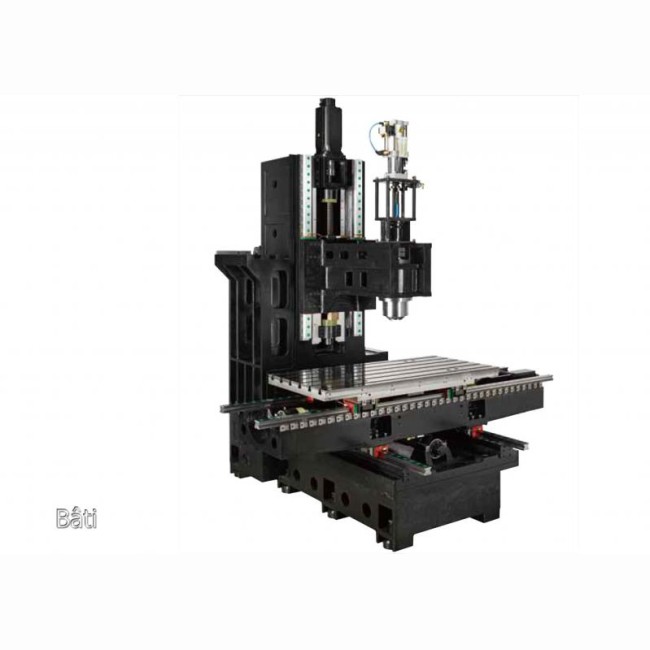

Des guidages linéaires à rail sur les 3 axes avec patins a billes (M760) ou a rouleaux (autres modèles), permettant unre reprise de charge interessante et des vitesses de déplacements rapides
Des vis a billes de précision de classe C3 sur chaque axe. Cers dernières sont précontraintes pour diminuer les déformations provoquées par l'échauffement
Un entrainement des axes linéaires est à montage direct (pas de poulie courroie)
Une broche mécanique 10.000tr/min en standard en cone #40, monté sur des roulements angulaires précontraints.
Un magasin a bras 24 outils
La fonction de taraudage rigide
Des buses de nettoyages permettant un dégagement optimal des copeaux dans l'enceinte d'usinage
Des buses d'arrosage en périphérie de broche
Des carters téléscopiques robustes protegeant les glissieres
Une manivelle électronique déportée facilitant les opérations de réglage sur la machine
Un convoyeur a copeaux a chaine

En option et pour améliorer la productivité, cs machines peuvent recevoir:

Un magasin a bras 30 outils
Un magasin a chaine 40 outils avec station de chargement à l'arriere de la machine (a partir des M1050)
Un magasin parapluie 16 outils pour les M760
Un refroidissement de la broche par huile
Des broches a entrainement direct 12.000 ou 15.000tr/min
Des diviseurs 4eme axe
Un dispositif d'arrosage centre broche 20 ou 70 bars
Un palpeur pièce
Un palpeur outil
Un déshuileur
Un pistolet de nettoyage
Des règles de mesures linéaires Heidenhain
Des motorisations de broche plus puissante
...

Cette gamme de machine se compose de 6 modèles: M760 / M800 / M1050 / M1200 / M1600 et M1600P

Caractéristiques techniques

	M760	M800	M1050	M1200	M1400	M1600
TABLE (.)	.
Dimension de la table (mm)	910X410	900X520	1200X600	1400X710	1500X600	1700X600
Poids sur la table (kg)	350	450	800	1000	1000	1200
COURSES	.
Course en X (mm)	760	800	1050	1200	1400	1600
Course en Y (mm)	440	500	600	730	800	800
Course en Z (mm)	460	500	600	650	800	850
BROCHE	.
Cône de broche standard	ISO40	ISO40	ISO40	ISO40	ISO40	ISO40
Puissance broche Fanuc (KW)	7.5/11	7.5/11	11/15	11/15	11/15	11/15
DEPLACEMENTS DES AXES	.
diametre des vis (mm)	35	35	45	45	45	45
Avances rapides XYZ (M/mn)	30	30	30	30	30	30
GLISSIERES	.
X/Y/Z	linéaire/billes	linéaire/billes	linéaire/rouleaux	linéaire/rouleaux	linéaire/rouleaux	linéaire/rouleaux
CHANGEUR OUTILS	.
Nbres outils standard	24	24	24	24	24	24
Temps chag. outil (sec)	1.94	1.94	1.94	1.94	1.94	1.94
Poids maxi par outil (kg)	8	8	8	8	8	8
Diametre maxi d' outil (mm)	75	75	75	75	75	75
Diam maxi outil poche libre (mm)	125	125	125	125	125	125
Longueur maxi d' outil (mm)	300	300	300	300	300	300
PRECISION	.
De positionnement (mm)	0.01/300	0.01/300	0.01/300	0.01/300	0.01/300	0.01/300
De répétabilité (mm)	+/- 0.01	+/- 0.01	+/- 0.01	+/- 0.01	+/- 0.01	+/- 0.01
DIMENSIONS	.
Longueur avec convoyeur (mm)	3400	3838	4320	4250	5200	5200
Profondeur (mm)	2000	2300	2300	2600	2700	2700
Poids (kg)	4350	6250	7000	8850
Vitesse de broche standard (trs/mn)	10.000	10.000	10.000	10.000	10.000	10.000
Vitesse de broche optionnelle (trs/mn)	12.000 / 15.000	12.000 / 15.000	12.000 / 15.000	12.000 / 15.000	12.000 / 15.000	12.000 / 15.000
Puissance broche Heidenhain (KW)	7/11.5	7/11.5	10/14	10/14	10/14	10/14
Puissance broche Siemens (KW)	7/10.5	7/10.5	10.5/15.8	10.5/15.8	10.5/15.8	10.5/15.8
Puissance broche fagor (KW)	7,5/11	7.5/11	11/15	11/15	11/15	11/15
Nbres outils en option	16 / 30	0	30 / 40	30 / 40	30 / 40	30 / 40
