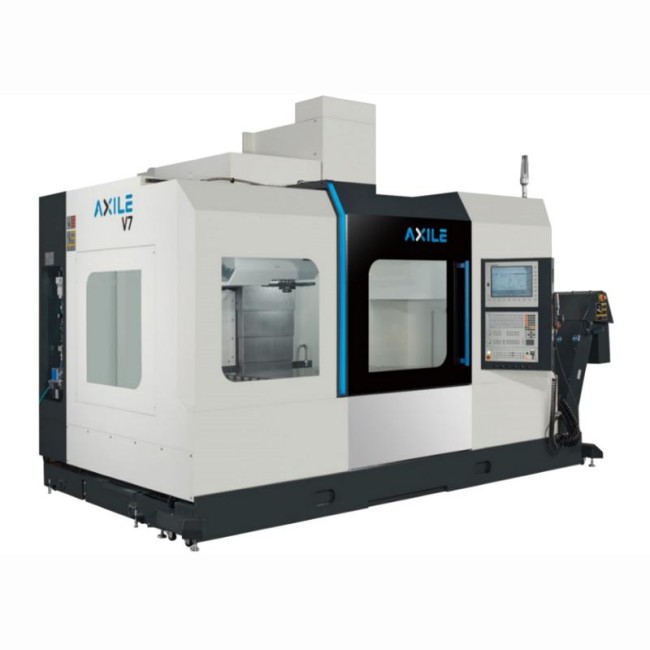

Centre d’usinage vertical 3 axes Retour à la page précédente

V7
V7
V7
V7
V7
V7

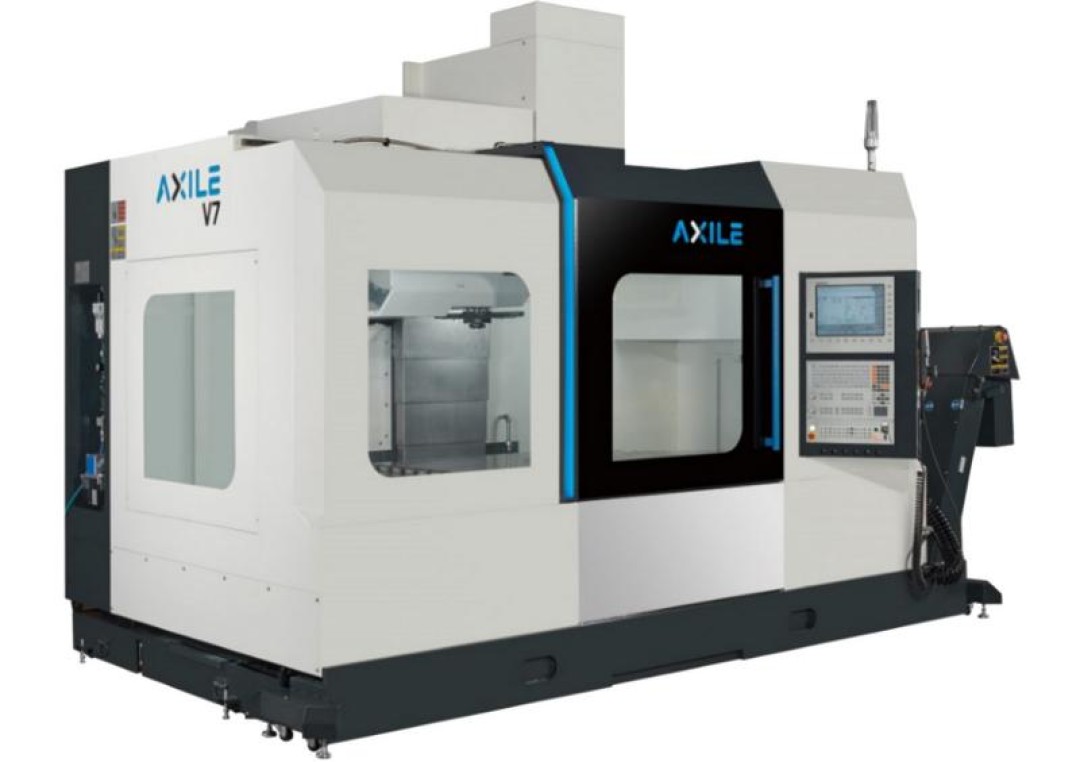

MICROCUT - V7 - 150001

Désignation : V7

Référence DMO : 150001

Marque : MICROCUT

Neuf

En stock



   Fiche technique MICROCUT - V7 - 150001


Renseignements MICROCUT - V7 - 150001

DESCRIPTIF

Le centre d'usinage à grande vitesse de la série V fournit une solution pour une capacité d'usinage de haute précision grâce à une vitesse de broche élevée, une accélération / décélération rapide et un contrôle précis de l'avance.

Une structure rigide :

Le châssis de la machine est analysé avec un système FEM pour garantir la stabilité optimale de la machine:

Le bâti est en fonte de Méhanite longuement mis au repos apres coulage afin qu' il se stabilise avant d' être usiné.

Pour ne pas nuire à la rigidité le magasin d' outil repose au sol,il peut être de type Random avec 23 outils ou à chaine avec 40 outils.

Cette rigidité est telle que nous proposons des courses en Y allant bien au dessus des valeurs usuelles.

Une machine Agile :

Les axes sont pilotés par des servomoteurs à entrainement direct réduisant la chaine cinématique et améliorant ainsi la dynamique et la précision.

Dotée de règles linéaires, avec une résolution absolue de 0.0001 micron sur tous les axes , la précision et la répétabilité sont un véritable atout lorsque cette technologie est adoptée.

Les axes en  X/Y/Z sont dotés d' une avance rapide de 40 m/min grâce à ses guidages linéaires et bénéficient de vitesses d' accélérations impressionantes.

La CN peut à votre guise  recevoir une armoire Fanuc 31iMB , Heidenhain iTNC 530 HSCI ou Siemens 840 D sl.

L' arrosage centre broche est disponible en 20 ou 70 Bar.

Enfin son ergonomie est exeptionnelle, la table en Y vient au bord de la carterisation les portes s' ouvre très largement et un logement pour passer l' avant du pied permet de prendre appui sur la machine lors des opérations de manutention de pièces ou d' outils

Les machines V combinent la productivité maximale avec un investissement raisonnable.

Les fabricants de pièces très sophistiqués font face au même problèmes partout: baisse des prix de vente tous les jours, plus coûts et une pénurie de main-d'œuvre spécialisée. AXILE propose des machines hautement productives basées sur la haute vitesse à des prix très compétitifs. La fiabilité
est mis à niveau, les coûts de maintenance minimisés et les temps d'arrêts évités.

En résumé une machine RIGIDE peu sugète aux vibrations, une machine AGILE de part sa dynamique, une machine PRECISE lié à l' adoption de solutions technique de pointe.

Caractéristiques techniques

V7

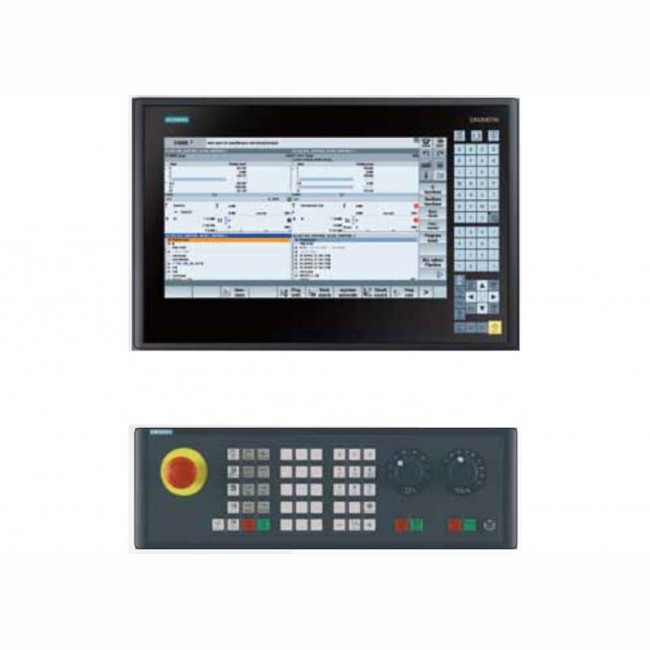

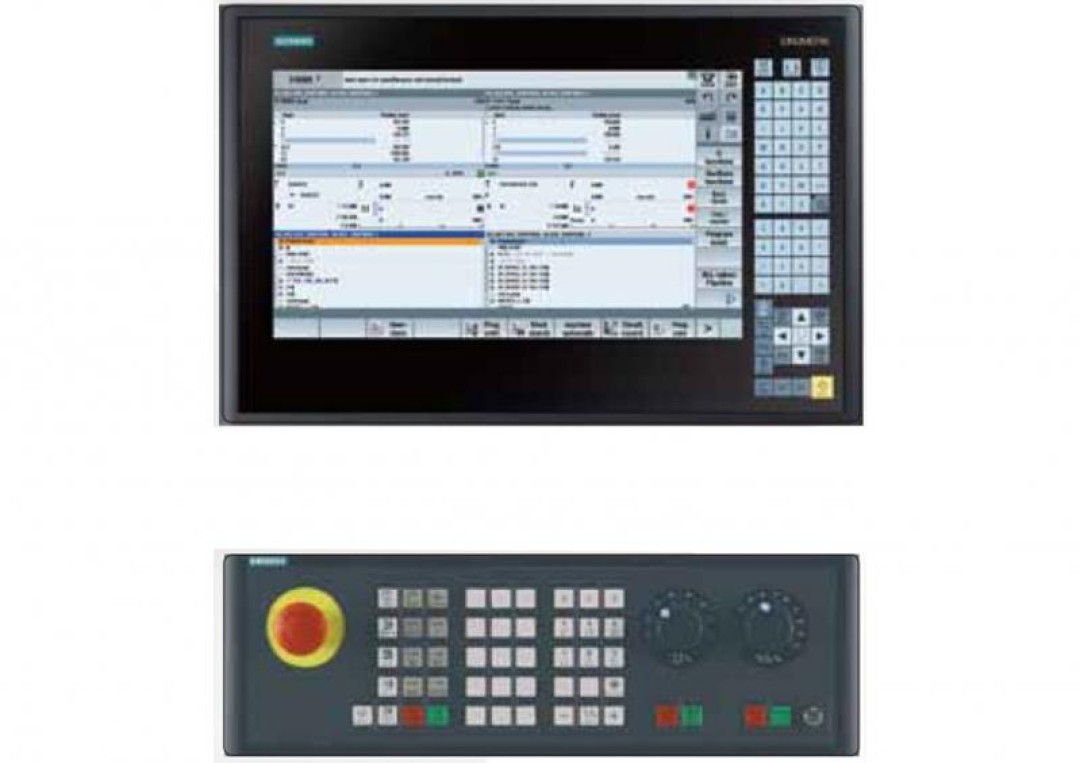

Commande NumériqueSiemens 840D sl
Surface de la table (x mm)1400 x 710
Course longitudinale axe X (mm)1200
Course transversale axe Y (mm)730
Course verticale axe Z (mm)650
Type de guidagelinéaire
Distance centre broche / colonne (mm)800
Distance nez de broche / surface table (de à mm)100 à 650
Hauteur de la table par rapport au sol (mm)915
Rainures (largeur x écartement x nb.) (mm)18 x 100 x 5
Poids admissible sur la table (kg)1000
Type de brochemécanique
Vitesse de la broche (tr/min)12000
Cône de brocheISO40 ou HSK63A

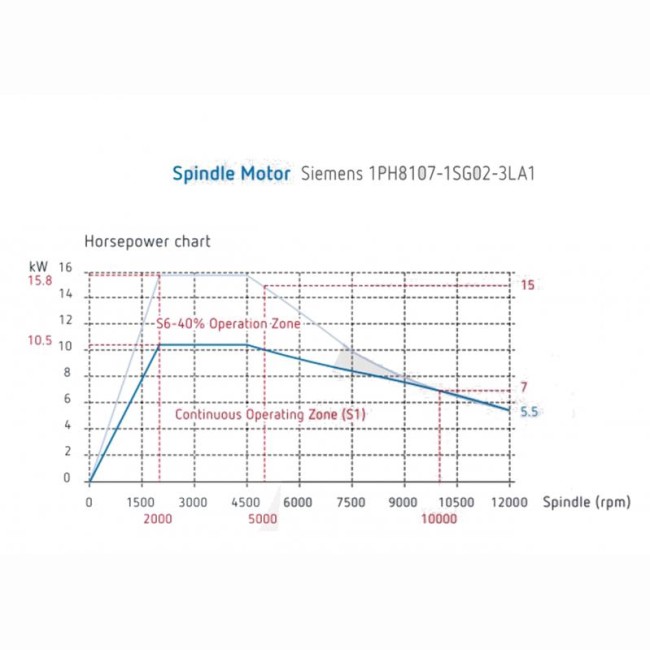

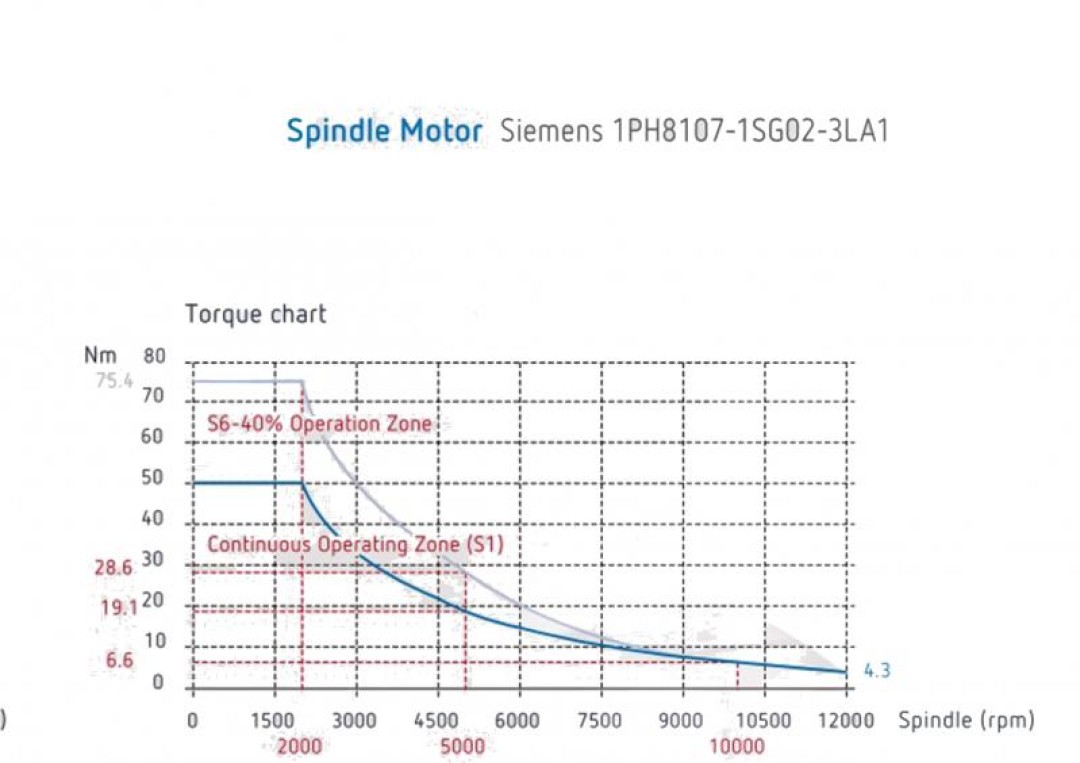

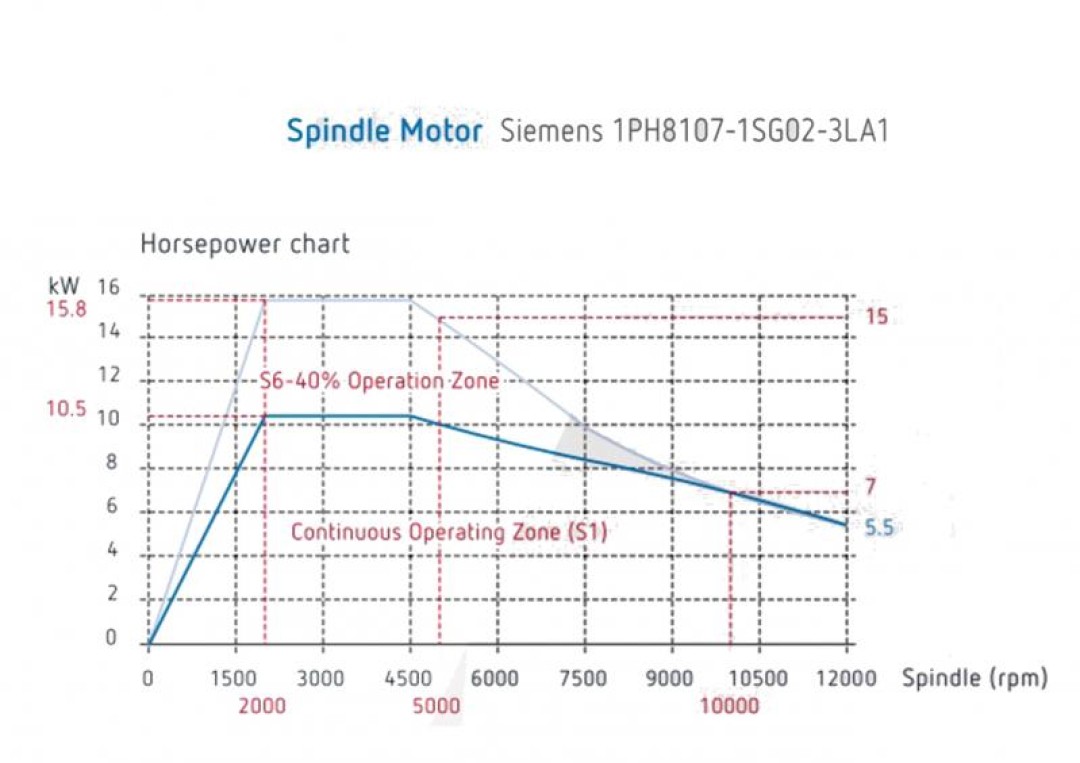

Moteur de broche (Kw)20
Avances rapides (X/Y/Z) (m/min)40
Avances de travail (X/Y/Z) (m/min)10
Type de magasina bras
Nombre d’outils30
Temps de changement d’outils (sec)1.5
Diamètre d’outil max. (mm)125
Longueur d’outil max. (mm)300
Poids d’outil max. (kg)8

Equipements

V7
Taraudage rigideen standard
Arrosage centre broche 20 barsen standard
Convoyeur a copeaux à chaineen standard
Règles de mesures Heidenhainen option
Palpeur pièceen option
Palpeur outilsen option
Etau de fraisageen option
Diviseur GSA CNC250Ren option
Déshuileuren option
Contre-pointe manuelle TSB-145 pour CNC250en option
Mandrin 3 mors CHANDOX SK6 avec plaqueen option
Préparation 4eme axeen option
Pistolet de lavageen standard
Buses d'évacuation des copeauxen standard
Broche mécanique à entrainement direct 15000 tr/minen option

Données de la machine

V7

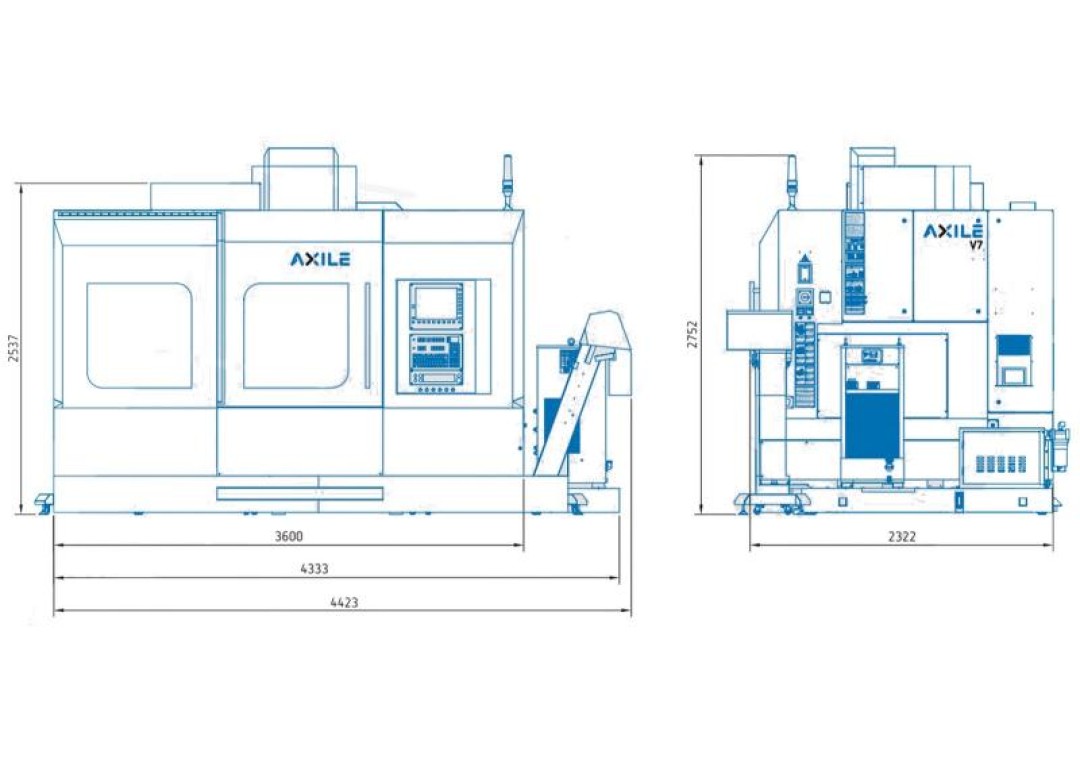

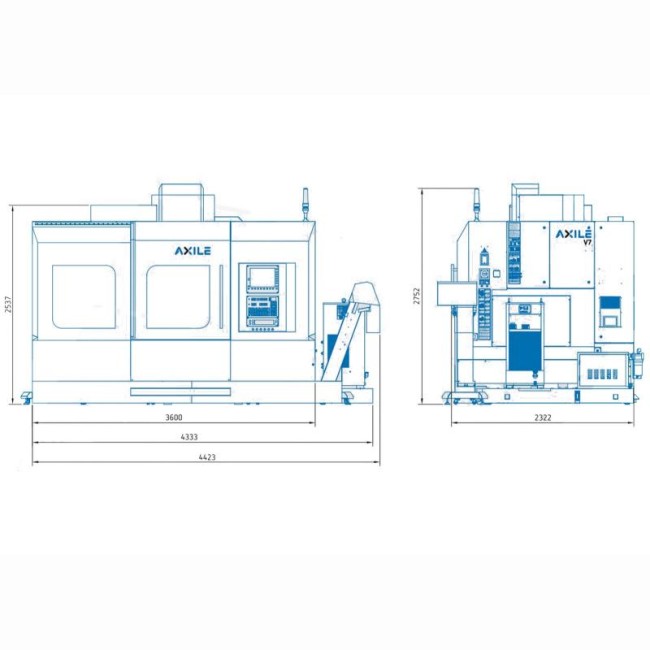

Encombrement (L x l x H) (mm)4333x2322x2752
Poids (kg)8850
