Centre d’usinage vertical 3 axes Retour à la page précédente

M760
M760
M760
M760
M760
M760
M760

MICROCUT - M760 - 0010650

Désignation : M760

Référence DMO : 0010650

Marque : MICROCUT

Neuf

En stock



   Fiche technique MICROCUT - M760 - 0010650


Renseignements MICROCUT - M760 - 0010650

DESCRIPTIF

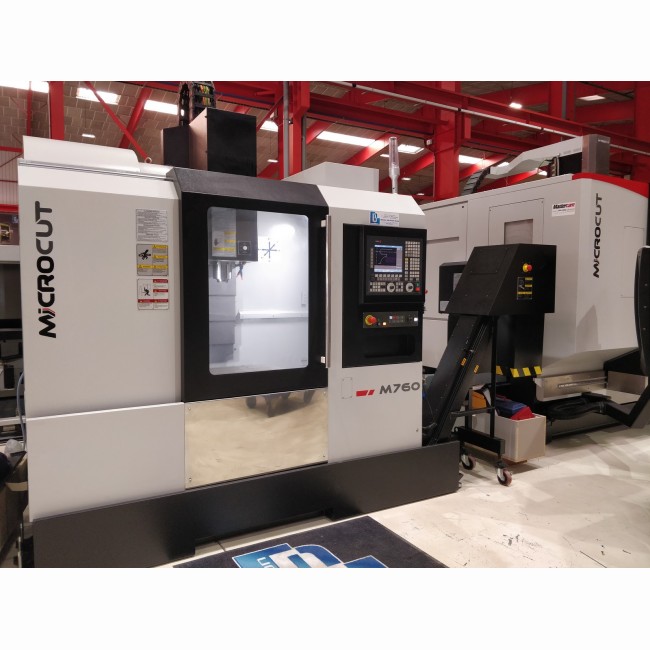

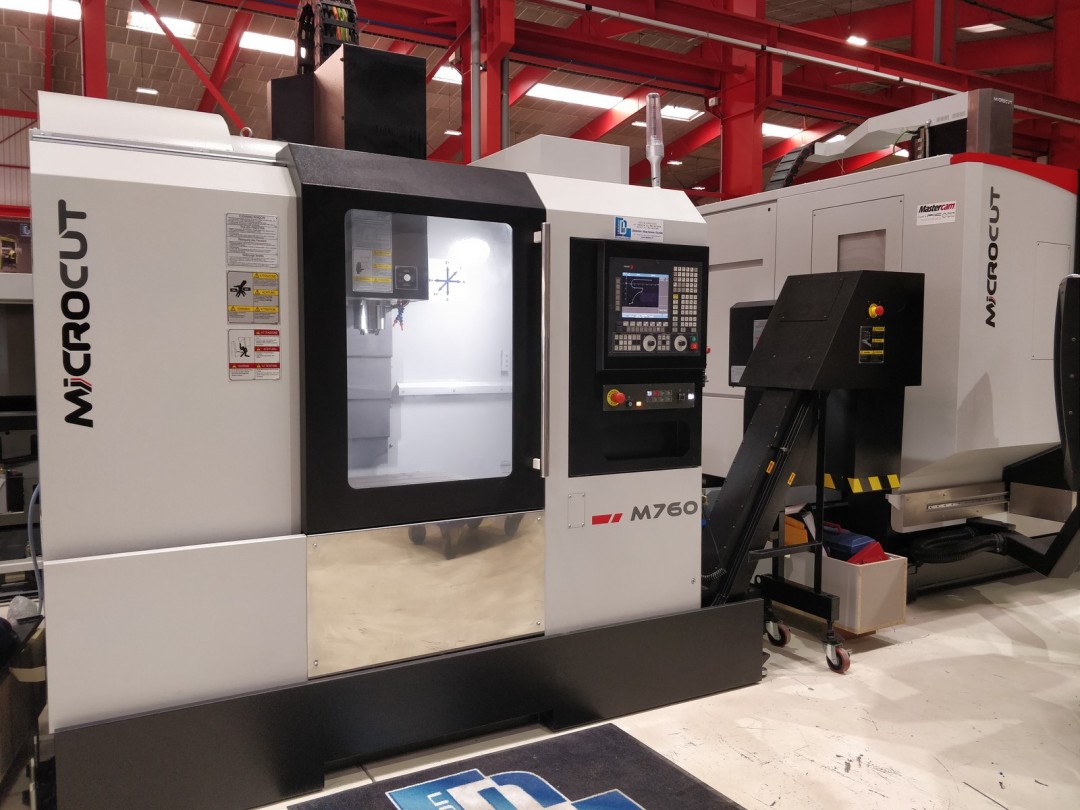

Le centre d'usinage vertical 3 axes Microcut M760 est le bestseller de la gamme.

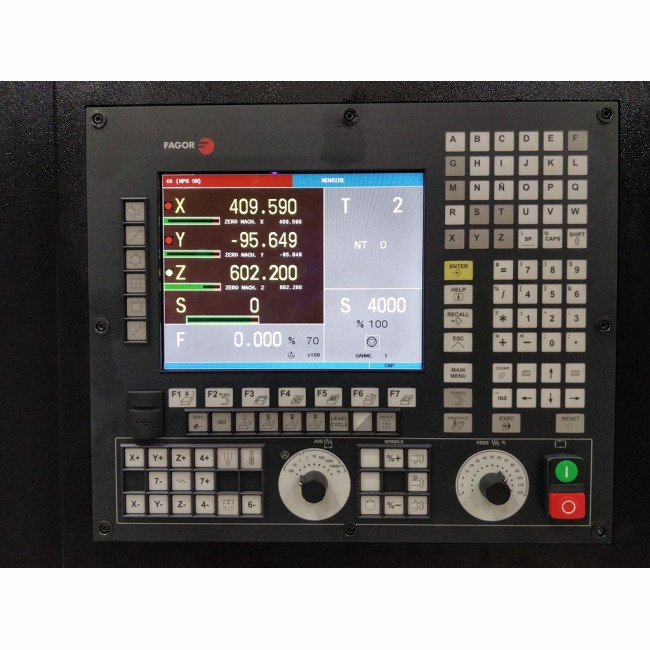

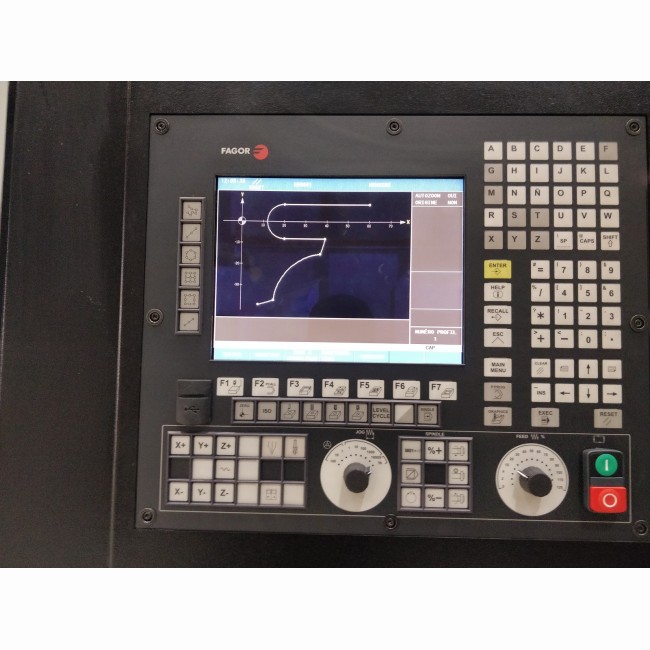

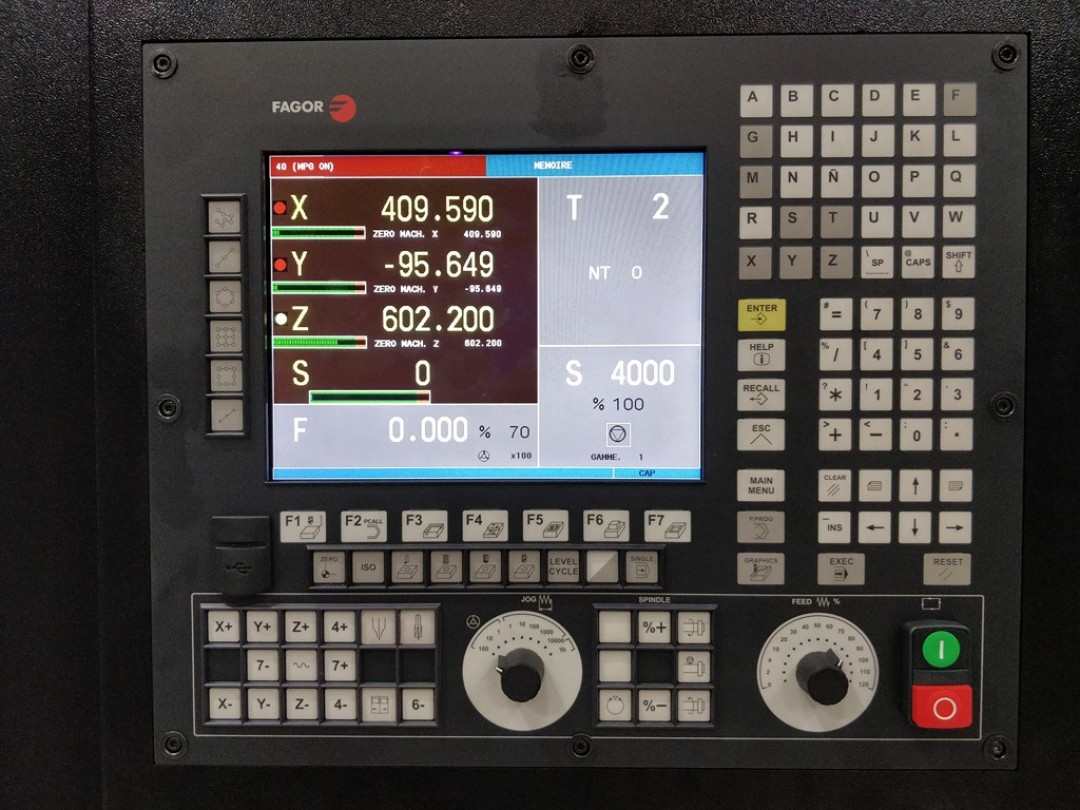

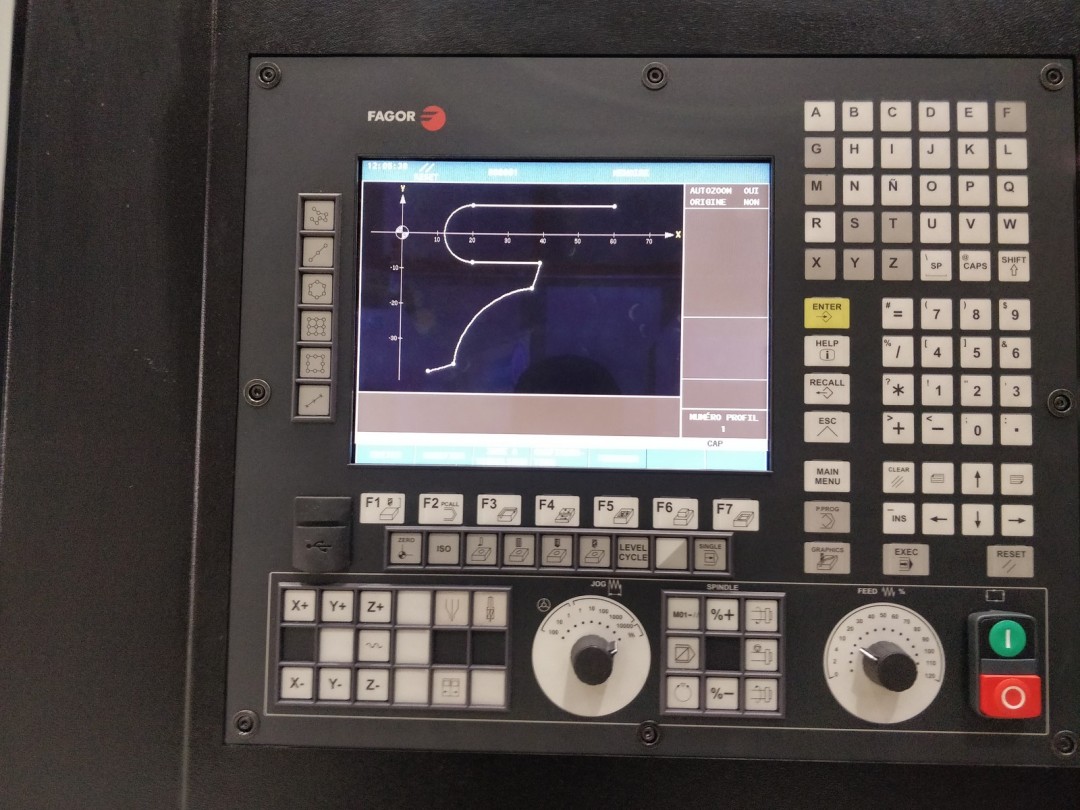

Cette machine avec commande numérique FAGOR 8055i/FL est  extremement polyvalente et intuitive a programmer.

Les courses de 760 x 440 x 460mm permettent de réaliser un large spectre de pièces, tant pour du travail unitaire que de série.

Cette machine ser caractérise par:

  • Une conception simple mais efficace et surtout robuste

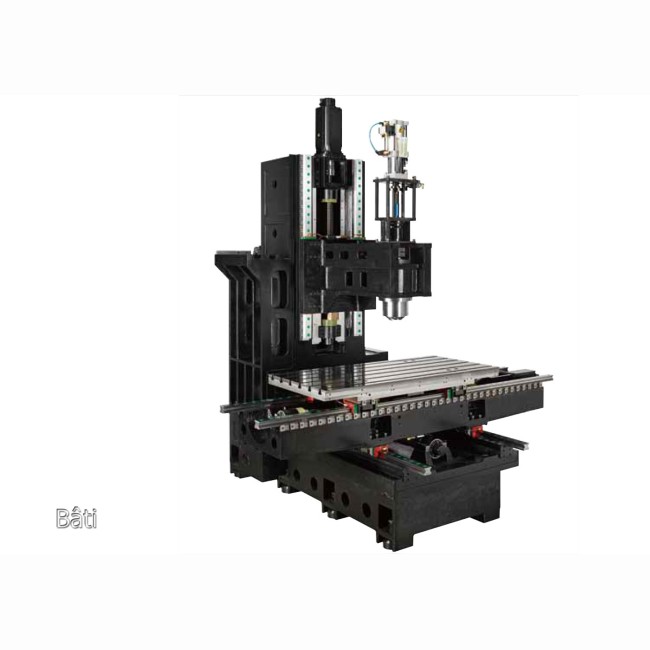

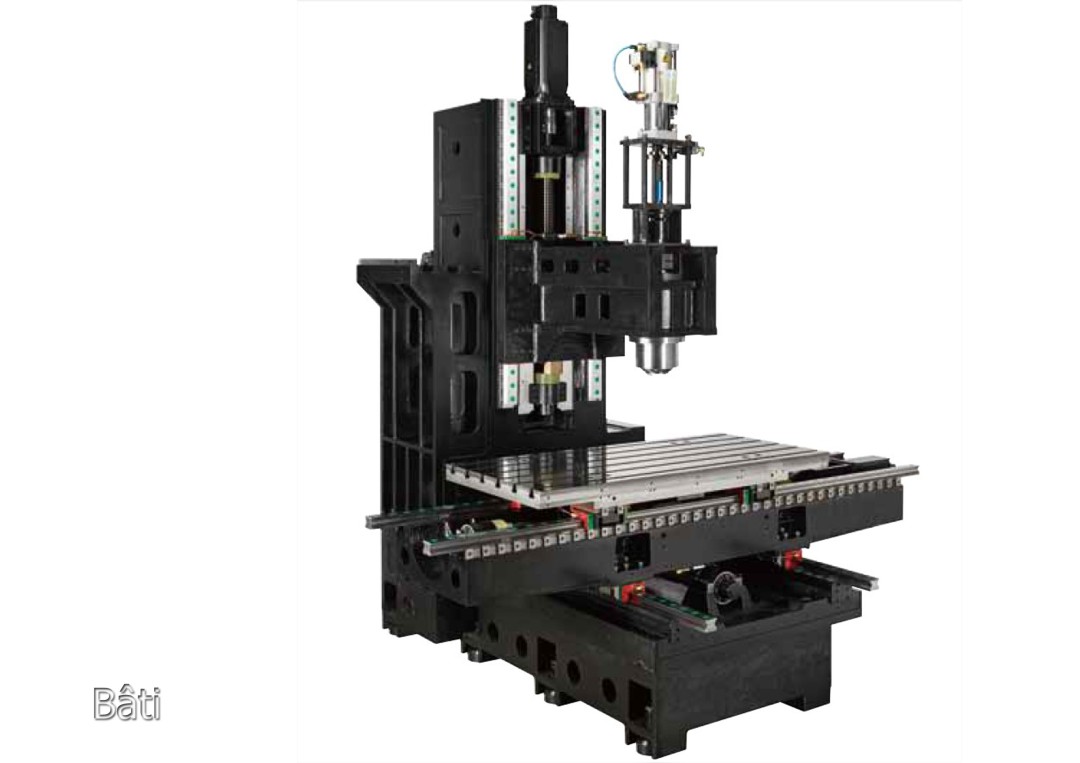

  • Un  bati en fonte de méhanite largement dimensionné et étudié par éléments finis. La colonne, table et bati table ont tous été traités puis stabiliés afin de libérer les contraintes mécaniques.
  • Des guidages linéraies sur les 3 axes de type rails à billes avec patin de guidage à recirculation. Les vis à billes de classe C3 sont à montage précontraint ( pour maîtriser la dilatation ) et sont en couplage direct avec leur servomoteur.

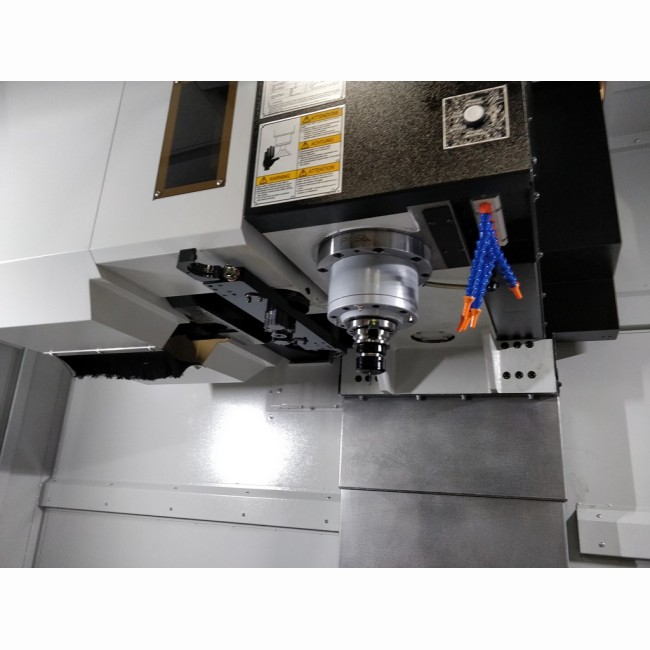

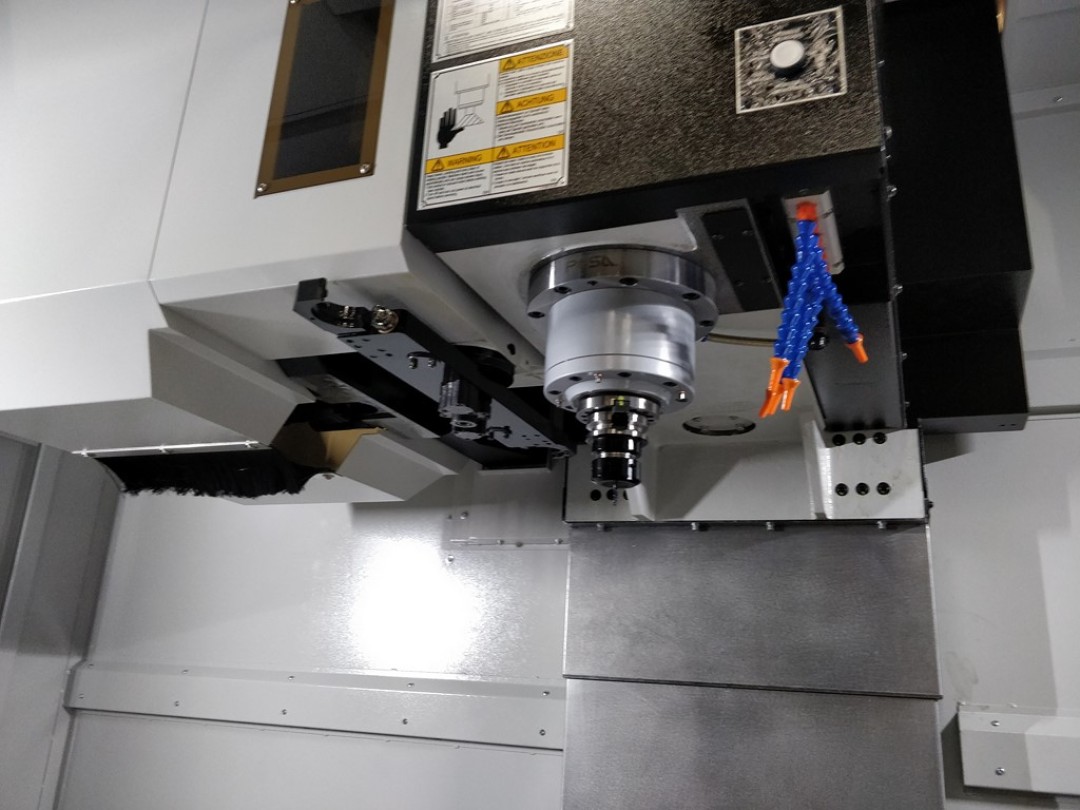

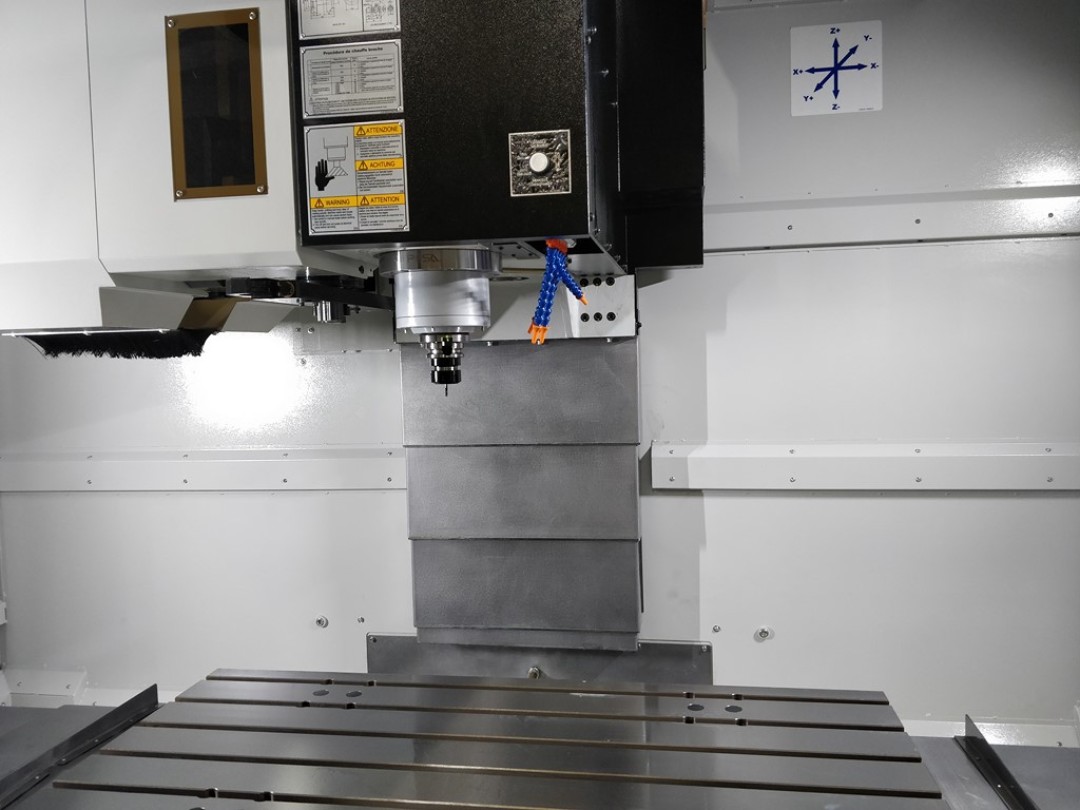

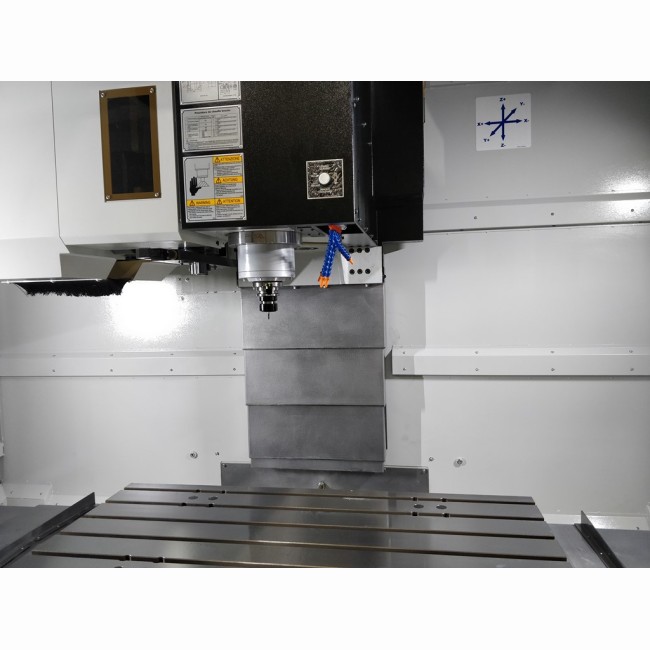

  • Une broche mécanique 10.000tr/min équipée d' un système de contrôle de stabilité de la température de fonctionnement.
  • Un moteur de broche fagor  7,5 / 11Kw
  • Un magasin d' outil a bras 24 postes
  • Une manivelle électronique facilitant les opérations de réglages, jauges...
  • Une pompe haute pression 20 bars pour un arrosage par le centre de la broche
  • Un convoyeur a copeaux a palettes
  • Des buses de nettoyages en permettant d'acheminer les copeaux de l'enceinte d'usinage vers la zone d'extraction
  • Une ventilation de l'armoire electrique

Caractéristiques techniques

M760
Commande NumériqueFAGOR 8055
Surface de la table (x mm)900 x 410
Course longitudinale axe X (mm)760
Course transversale axe Y (mm)440
Course verticale axe Z (mm)460
Type de guidageLinéaire
Distance nez de broche / surface table (de à mm)120 à 580
Hauteur de la table par rapport au sol (mm)820
Rainures (largeur x écartement x nb.) (mm)16 x 100 x 4
Poids admissible sur la table (kg)350
Type de brochemécanique
Vitesse de la broche (tr/min)10000
Cône de brocheISO 40
Moteur de broche (Kw)7,5 / 11
Avances rapides (X/Y/Z) (m/min)30 / 30 / 30
Type de magasina bras
Nombre d’outils24
Diamètre d’outil max. (mm)125
Longueur d’outil max. (mm)300
Poids d’outil max. (kg)8

Equipements

M760
Taraudage rigideen standard
Arrosage centre broche 20 barsoui
Convoyeur a copeauxoui
manivelle electronique déportéeoui
Etau de fraisageen option
magasin 24 outils a brasen standard

Données de la machine

M760
Encombrement (L x l x H) (mm)2200 x 2050 x 2500
Poids (kg)4350
