MICROCUT - M800

Désignation : M800

Référence DMO :

Marque : MICROCUT

Neuf

Sur commande



Brochure MICROCUT - M800    Fiche technique MICROCUT - M800


Renseignements MICROCUT - M800

DESCRIPTIF

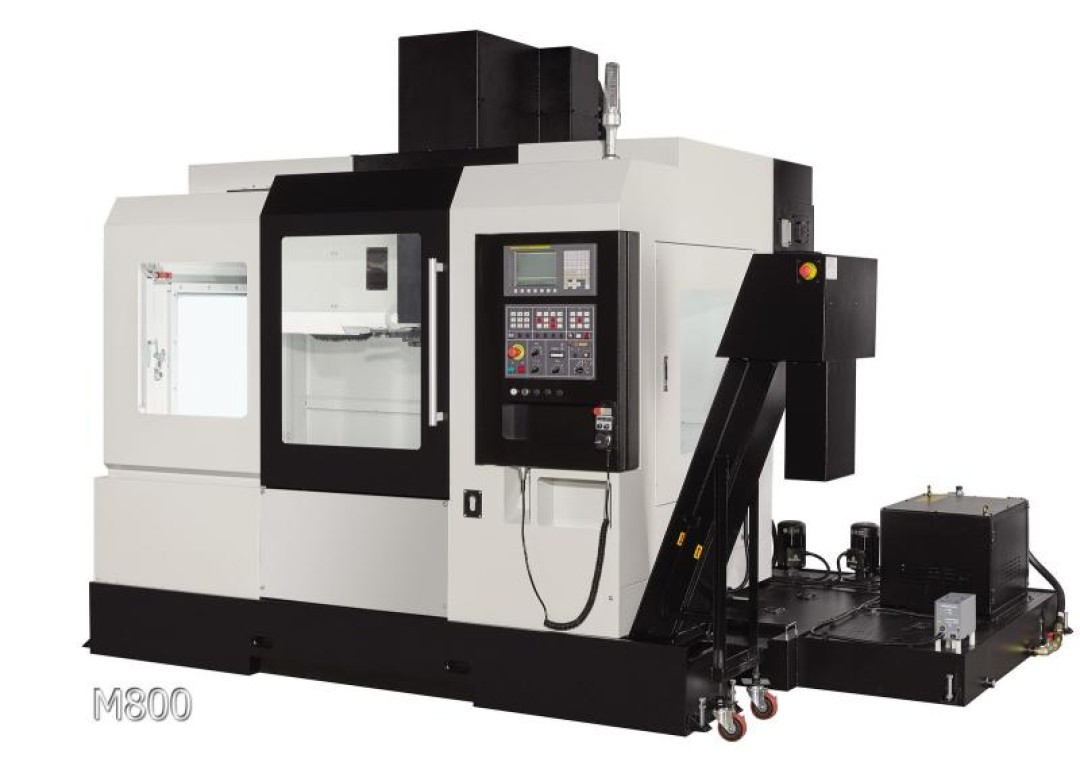

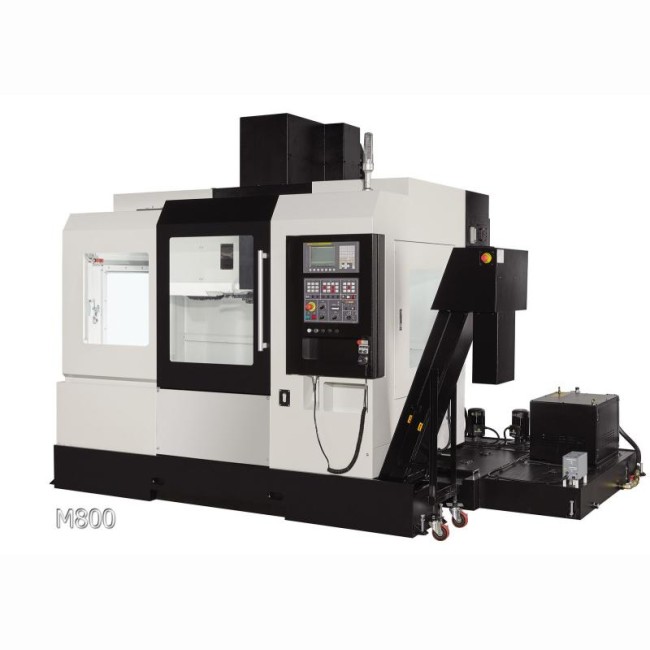

Centre d'usinage vertical 3 axes Microcut M800 - extrèmement polyvalent

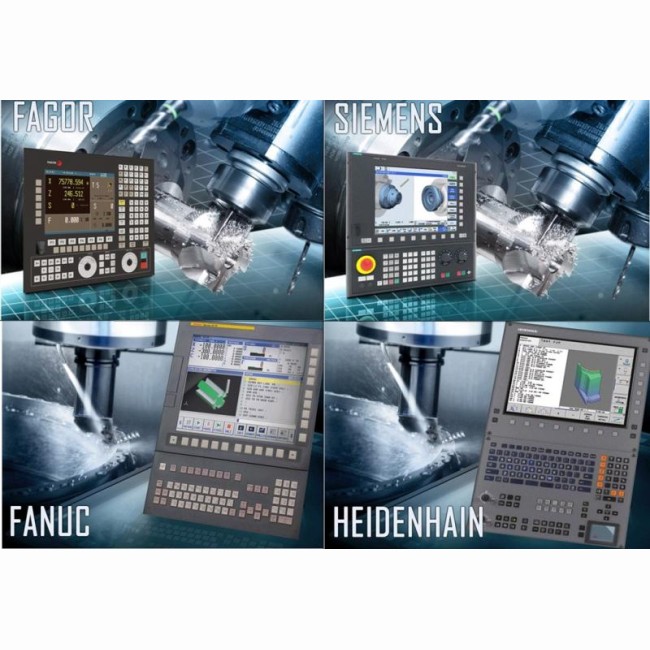

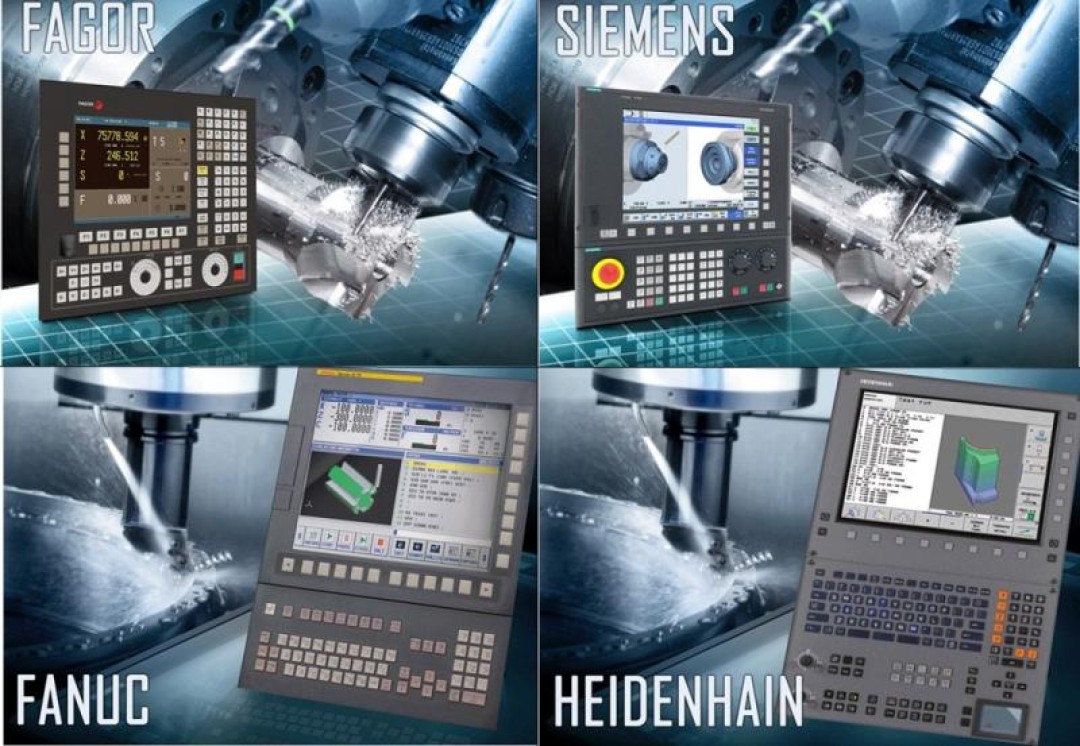

Cette machine  peut recevoir au choix les commandes numériques Fagor, Siemens, Heidenhain, Fanuc ou Mitsubishi, et constituent une solution robuste et économique pour les ateliers de mécanique générale, mécanique de précision...

Le but est d' offrir des capacités permettant de vastes possibilités, travail de l' alu de l' acier de l' inox, des vitesses confortables sans pour cela être dans l' UGV...

Cette machine se caractérise par:

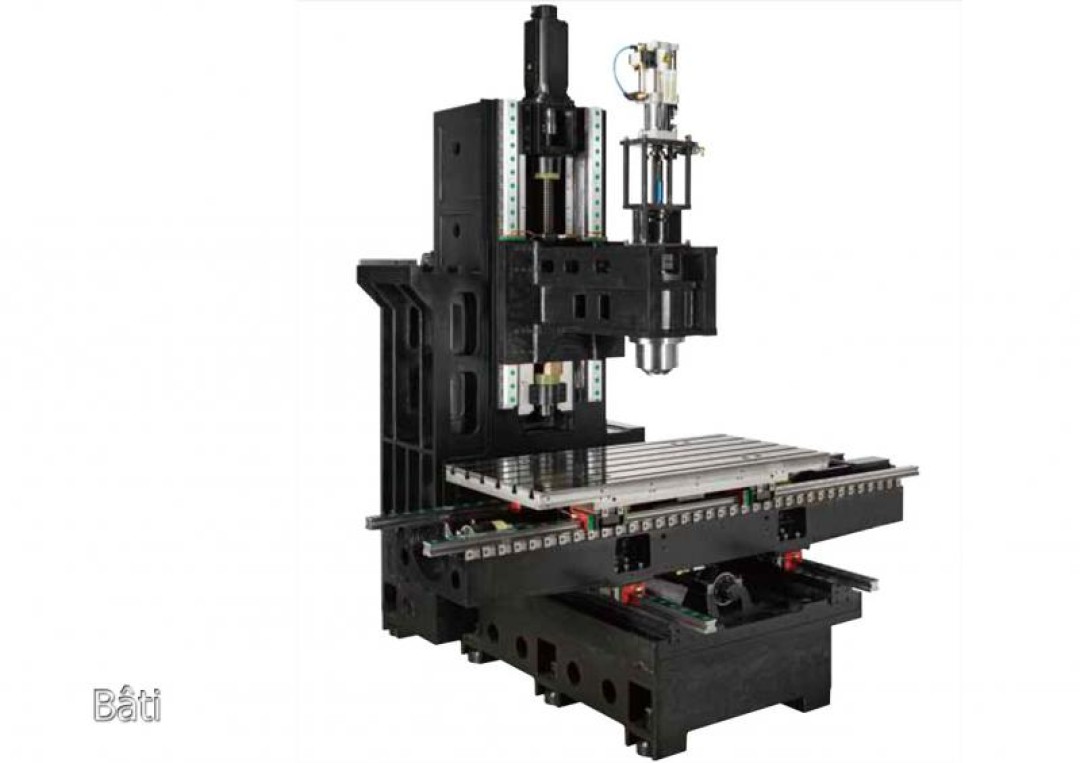

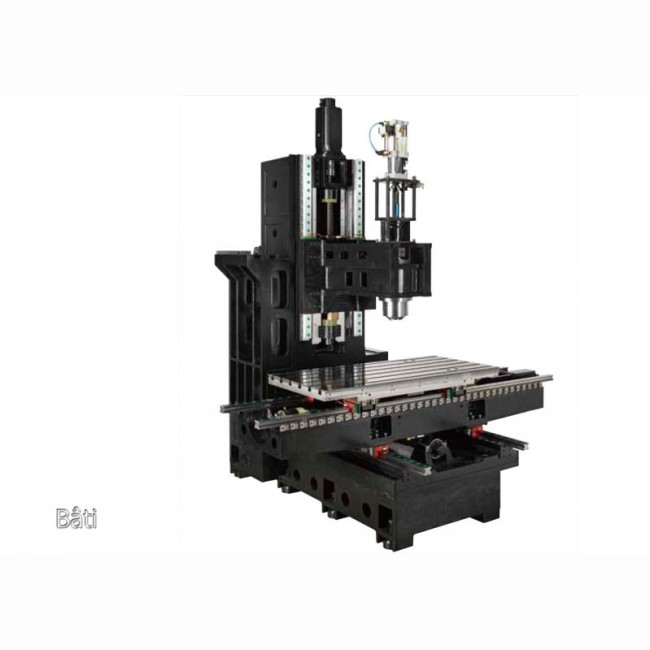

  • Une rigidité optimale de part le bâti en fonte de meehanite qui est trempé et stabilisé afin de libérer les contraintes.
  • Une conception largement dimensionnée des élemets constituants la structure de la machine, avec une analyse par éléments finis
  • Une assise importante triangulaire pour une bonne répartition de la charge
  • Des guidages linéaires avec des patins a rouleaux haute résistance sur les 3 a axes linéaires permettant des déplacement en rapides précis et souples a 30m/min
  • Des vis a billes de précision de classe C3 précontraintes pour une meilleure précision de déplacement.
  • Un entrainement des axes linéaires par moteurs électriques directement couplés à la vis a billes afin d'améliorer les opérations de contournage ou de taraudage rigide
  • Une large table de travail de 900 x 520mm  rectifiée et trempée avec des rainures en té pour la fixation des élements de bridage
  • Une manivelle electronique déportée pour facilier les opérations de réglages
  • Une broche mécanique avec un cône #40 qui esmontée sur des roulements angulaires précontraints.
  • Un magasin d'outils d'une capacité de 24 poches avec un bras pour un changement rapide
  • Un convoyeur a copeaux à palettes pour une extraction efficace des copeaux générés par l'usinage
  • Une fonction de taraudage rigide pour la réalisation de taraudage rapides en synchronisant la déccélération de la broche avec le déplacement vertical de cette derniere.
  • Des buses de nettoyages en périphérie des cartes machines pour drainer les copeaux vers l'extracteur
  • Des buses d'arrosages en périphérie de broche pour la lubrification des outils et le dégagement copeaux
  • Une cartérisation intégrale de la machine avec large porte frontale donnant l'accès a la table
  • Une ventilation de l'armoire électrique afin d'éviter les echauffements des composants electroniques

Caractéristiques techniques

M800
Surface de la table (x mm)900 x 520
Course longitudinale axe X (mm)800
Course transversale axe Y (mm)500
Course verticale axe Z (mm)500
Type de guidageLinéaire
Distance nez de broche / surface table (de à mm)120 à 720
Hauteur de la table par rapport au sol (mm)900
Rainures (largeur x écartement x nb.) (mm)16 x 35 x 5
Poids admissible sur la table (kg)450
Type de brochemécanique
Vitesse de la broche (tr/min)10000
Cône de brocheISO 40
Moteur de broche (Kw)7,5 / 10.5
Avances rapides (X/Y/Z) (m/min)30 / 30 / 30
Type de magasinrandom
Nombre d’outils24
Diamètre d’outil max. (mm)125
Longueur d’outil max. (mm)300
Poids d’outil max. (kg)8

Equipements

M800
Taraudage rigideen standard
Préparation 4eme axe et 5eme axeoui
Arrosage centre broche 20 barsen option
Convoyeur a copeauxoui
manivelle electronique déportéeoui
Palpeur pièceen option
Palpeur outilsen option
magasin 24 outils a brasoui
Pistolet de lavageen option

Données de la machine

M800
Encombrement (L x l x H) (mm)3838x2300x2500
Poids (kg)6250
