Centre d’usinage vertical 3 axes Retour à la page précédente

M760
M760
M760
M760
M760
M760
M760
M760

MICROCUT - M760 - 0010660

Désignation : M760

Référence DMO : 0010660

Marque : MICROCUT

Neuf

En stock



   Fiche technique MICROCUT - M760 - 0010660


Renseignements MICROCUT - M760 - 0010660

DESCRIPTIF

Le centre d'usinage vertical 3 axes Microcut M760 est le bestseller de la gamme.

Cette machine avec commande numérique FANUC 0iMF est  extremement polyvalente et particulièrement adaptée pour les séries

Les courses de 760 x 440 x 460mm permettent de réaliser un large spectre de pièces, tant pour du travail unitaire que de série.

Cette machine ser caractérise par:

  • Une conception simple mais efficace et surtout robuste

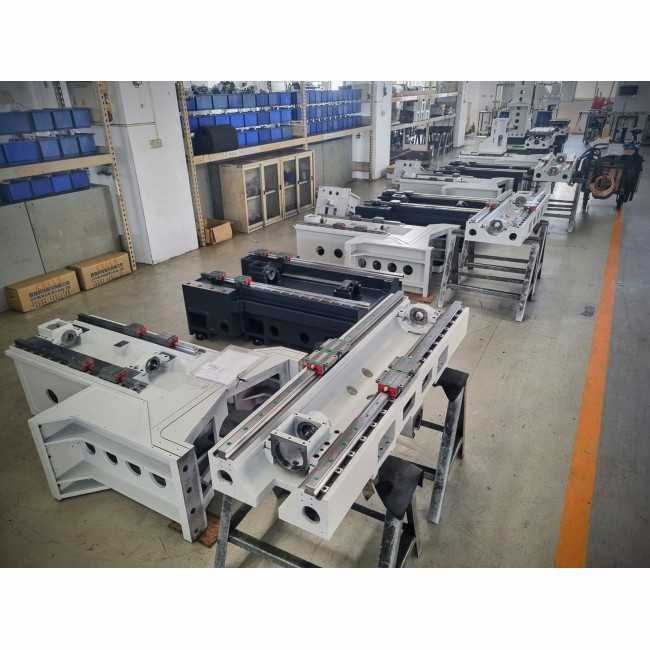

  • Un  bati en fonte de méhanite largement dimensionné et étudié par éléments finis. La colonne, table et bati table ont tous été traités puis stabiliés afin de libérer les contraintes mécaniques.
  • Des guidages linéraies sur les 3 axes de type rails à billes avec patin de guidage à recirculation. Les vis à billes de classe C3 sont à montage précontraint ( pour maîtriser la dilatation ) et sont en couplage direct avec leur servomoteur.
  • Une broche mécanique 10.000tr/min équipée d' un système de contrôle de stabilité de la température de fonctionnement.
  • Un moteur de broche fagor 7,5 / 11Kw
  • Un magasin d' outil a bras 24 postes
  • Une manivelle électronique facilitant les opérations de réglages, jauges...
  • Un arrosage centre broche de 20 bars pour un meilleur dégagement des copeaux, notamment pour les opérations de percage profond

Caractéristiques techniques

M760
Commande Numérique0iMF
Surface de la table (x mm)900 x 410
Course longitudinale axe X (mm)760
Course transversale axe Y (mm)440
Course verticale axe Z (mm)460
Type de guidageLinéaire
Distance nez de broche / surface table (de à mm)120 à 580
Hauteur de la table par rapport au sol (mm)820
Rainures (largeur x écartement x nb.) (mm)16 x 100 x 4
Poids admissible sur la table (kg)350
Type de brochemécanique
Vitesse de la broche (tr/min)10000
Cône de brocheISO 40
Moteur de broche (Kw)7,5 / 11
Avances rapides (X/Y/Z) (m/min)30 / 30 / 30
Type de magasina bras
Nombre d’outils24
Diamètre d’outil max. (mm)125
Longueur d’outil max. (mm)300
Poids d’outil max. (kg)8

Equipements

M760
Taraudage rigideen standard
manivelle electronique déportéeoui
Etau de fraisageen option
magasin 24 outils a brasen standard

Données de la machine

M760
Encombrement (L x l x H) (mm)2200 x 2050 x 2500
Poids (kg)4350
