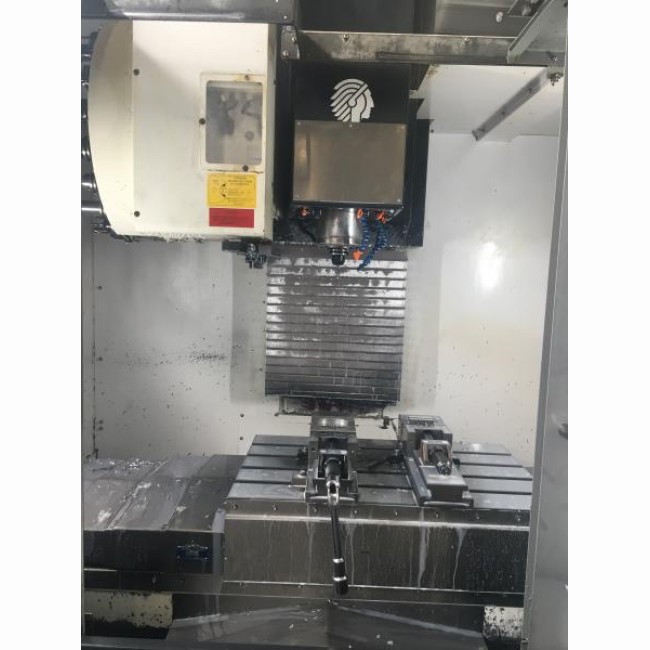

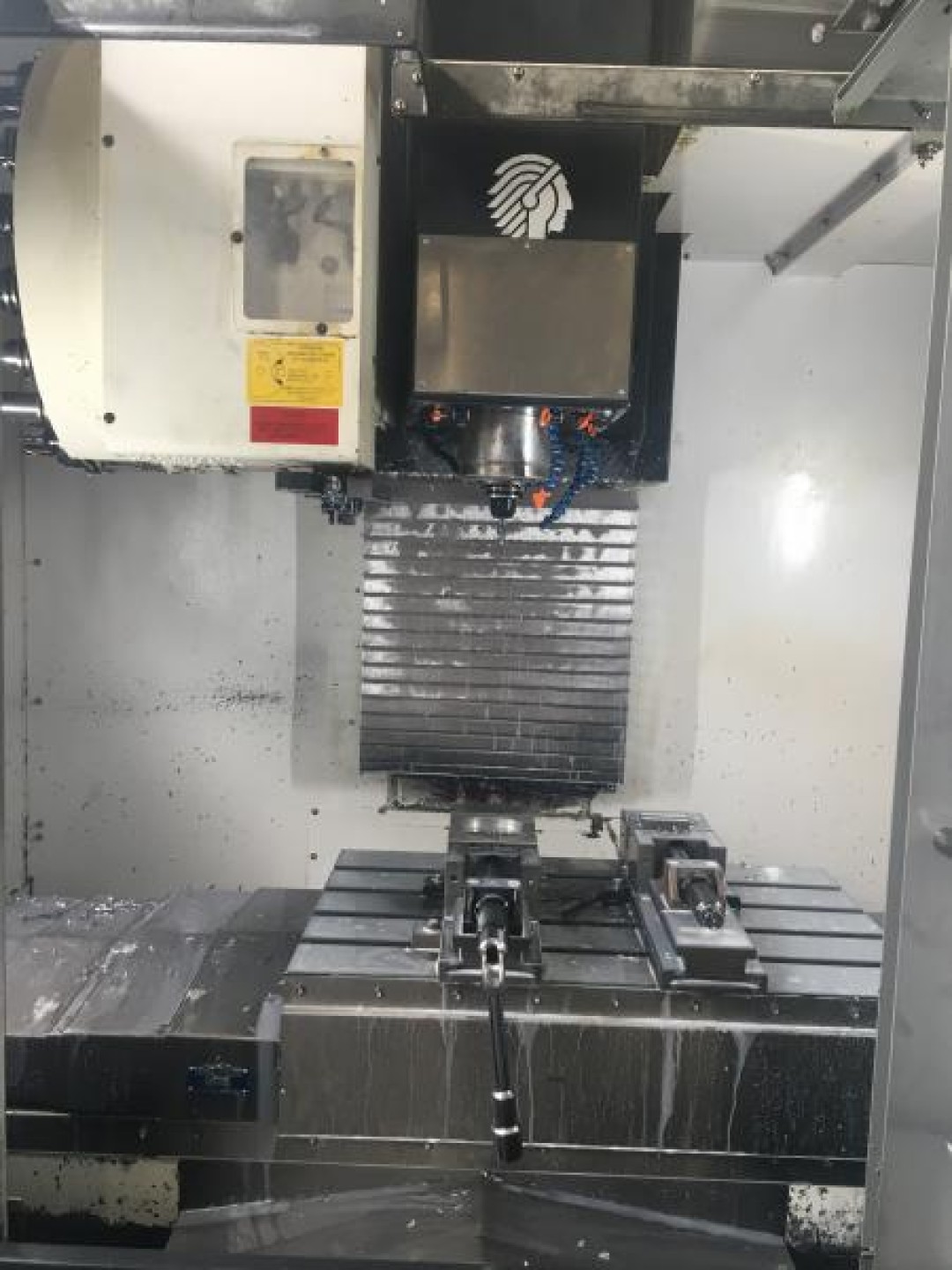

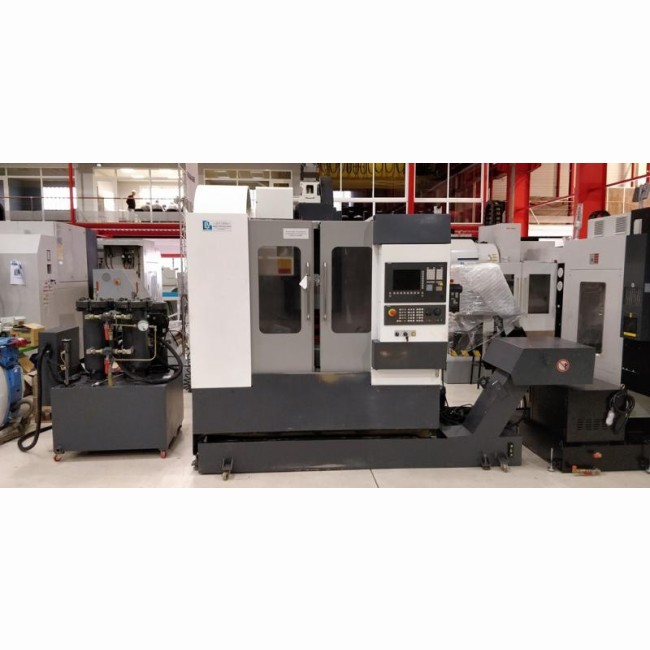

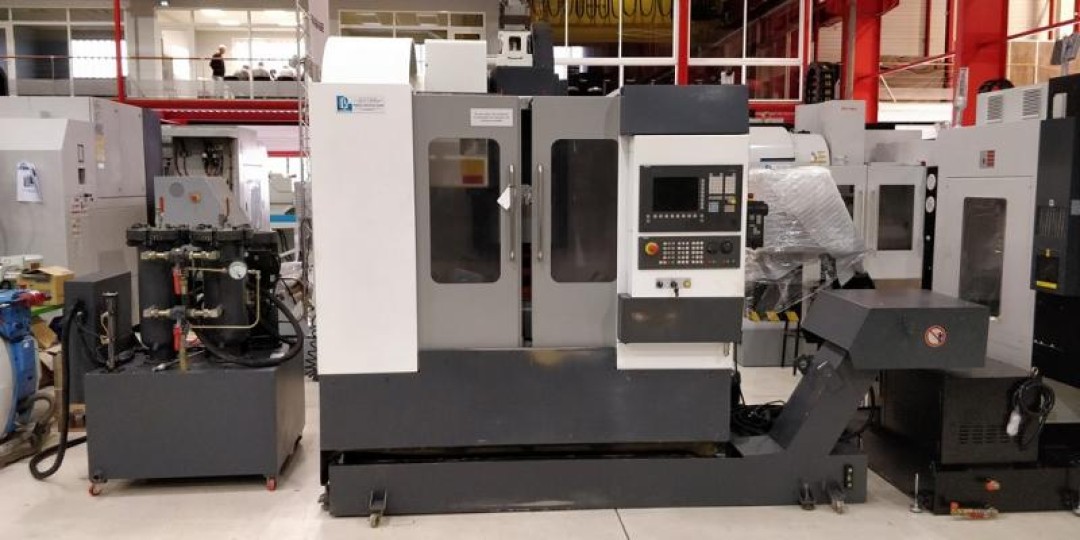

Centre d'usinage vertical 3 axes Huron type VX6.

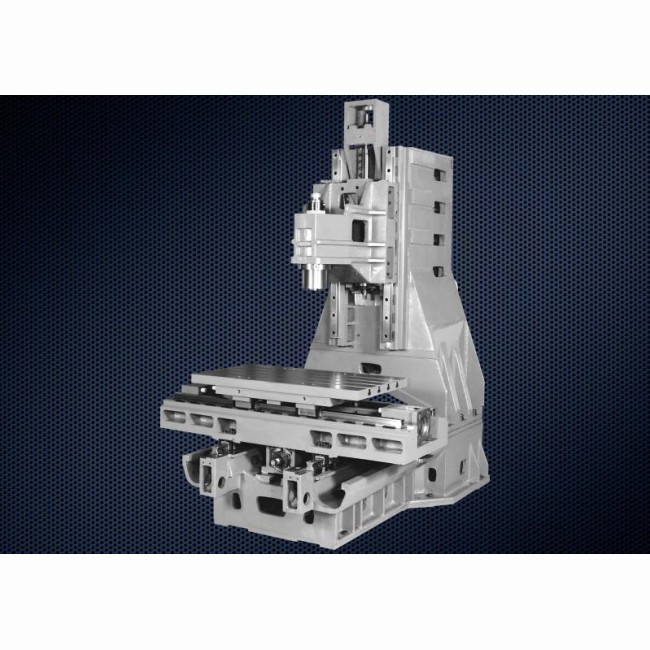

  • Architecture: Le  centre de fraisage vertical est constitué d'un banc, d'une table à mouvements croisés et d’un montant fixe avec un chariot porte-broche coulissant en Z
  • Guidages et entraînements des axes: Les axes sont guidés par des systèmes de guidage à recirculation de billes. Les axes linéaires sont déplacés par vis à billes, à entraînement direct par servo-moteurs digitaux. La combinaison d’une structure rigide, d’un ensemble commande numérique et de motorisation des axes permet d’atteindre des vitesses de déplacement jusqu'à 24 m/min pour tous les axes.
  • Structure: La table est mobile selon les axes X et Y sur le banc fixe. Sa conception permet de recevoir des pièces de dimensions et de poids importants. Les glissières et les vis à billes sont protégées par des protecteurs télescopiques. Les éléments constituant la structure de la machine ; le banc, le montant, la table et le chariot sont en fonte fortement nervurée.

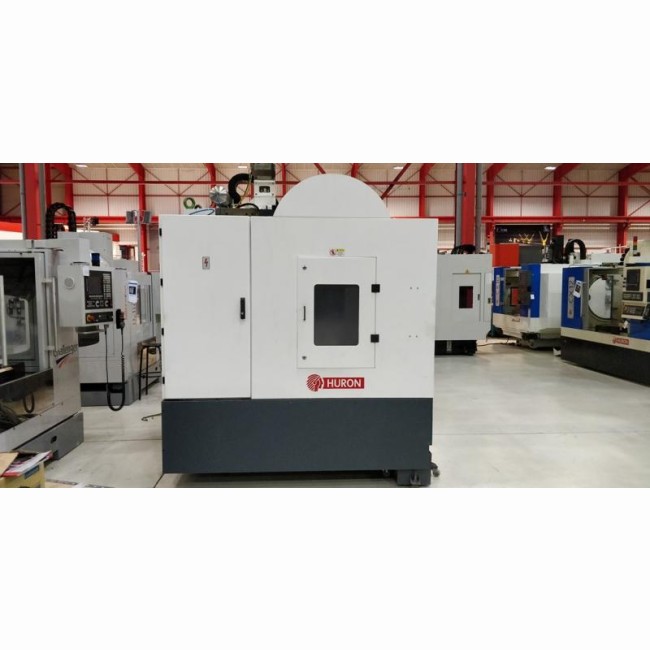

  • Carénage: Carénage ergonomique répondant aux normes de sécurité avec des portes opérateur permettant un accès facile à la zone de travail

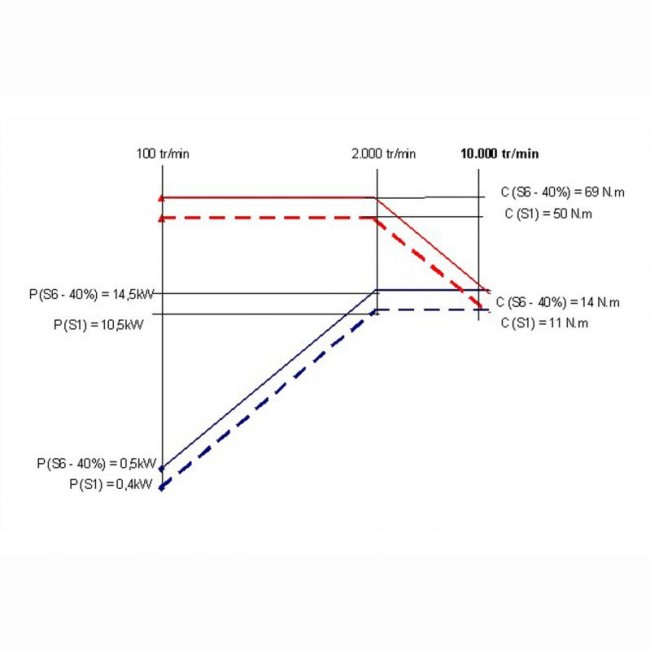

  • Broche standard 10.000 tr/min! La broche est guidée par des roulements à billes à contact oblique graissés à vie. L’arbre rotatif est largement dimensionné pour absorber les efforts de coupe. La broche permet de réaliser toutes les opérations d’ébauche grâce à son couple élevé, et les opérations de finition  par sa vitesse de rotation de 10.000 tr/mn. La tête de fraisage est entraînée par un moteur de broche asynchrone à contrôle asservi.

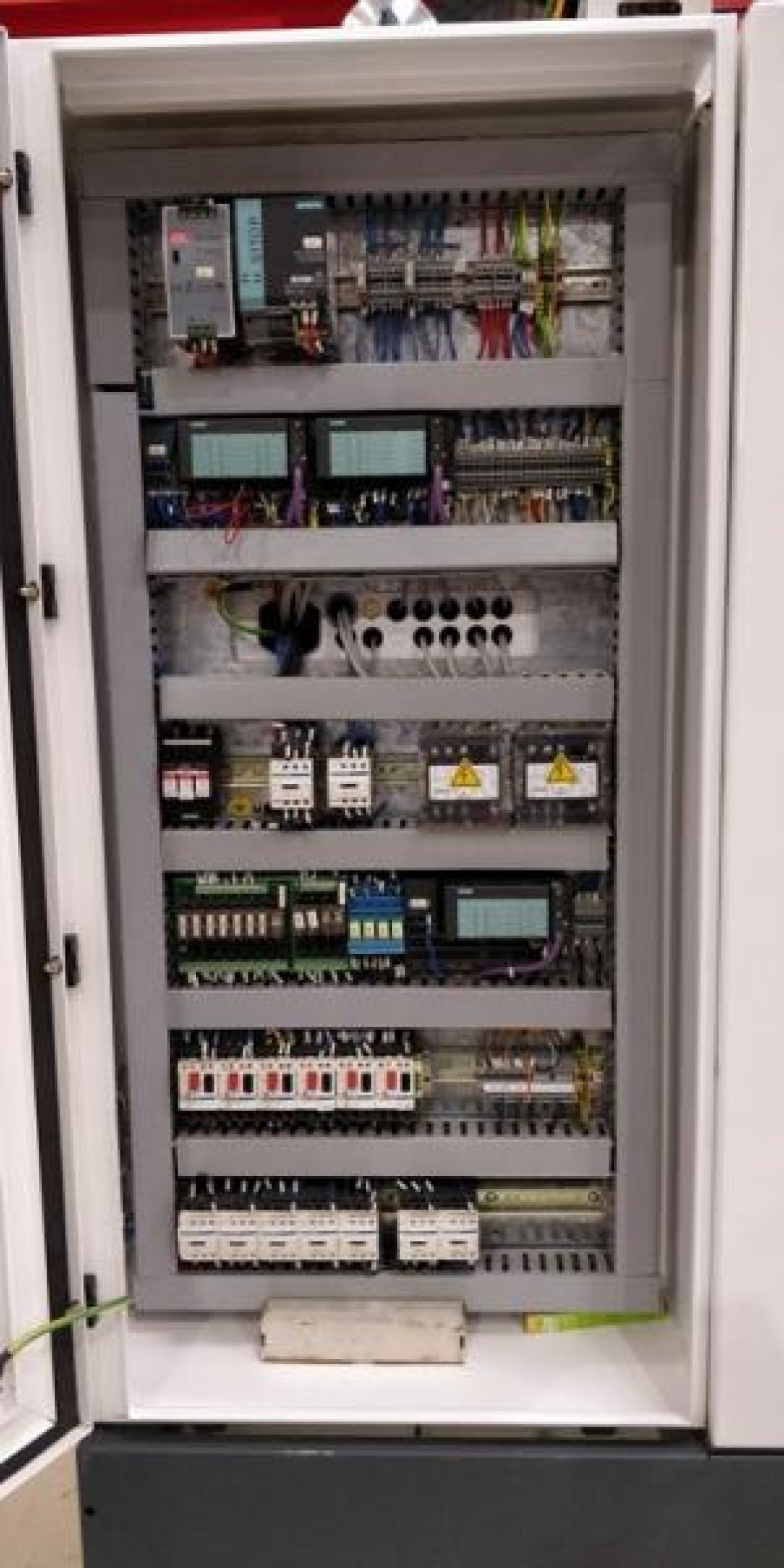

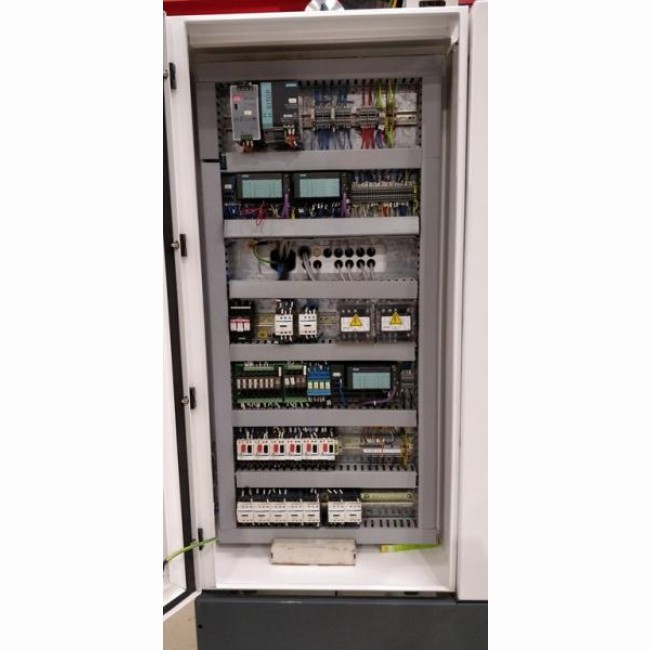

  • Commande numérique SIEMENS 810 D/PCU 50
  • 3 ou 4 axes et broche
  • Conduite machine SHOPMILL :Interface conviviale pour le réglage de la machine et la gestion des outils, Programmation ISO avec cycles d’usinage standards et cycles de mesures
  • Usinage UGV
  • Transformation des coordonnées 3 axes
  • Taraudage rigide
  • Rattrapage de jeu, calibration d'axe, compensation de température
  • Programmation structurée
  • Programmation pièce simultanée à l'usinage
  • Programmation Inch/Métrique
  • Prise des points de référence par programme pièce
  • Mémoire FIFO de pré-décodage dynamique
  • Liaison série universelle RS232C, configurable
  • Interpolation linéaire
  • Interpolation hélicoïdale
  • Interpolation circulaire
  • Interpolateur universel NURBS
  • Haute précision de contour
  • Fonctions Look ahead et pré commande dynamique de l'accélération, décodage anticipé de trajectoire avec détection des changements de direction
  • Décalages d'origine paramétrables
  • Cycles d'usinage : perçage profond, taraudage, rainurage, poches rectangulaires et oblongues, cycle de contours quelconques
  • Correction du rayon de fraise et choix du type d'accostage ou de dégagement du contour et calcul des points d'intersection
  • Conversion de coordonnées : translation, rotation, facteur d’échelle, miroir
  • Accélération programmable
  • Port USB
  • Résolution : 1µm

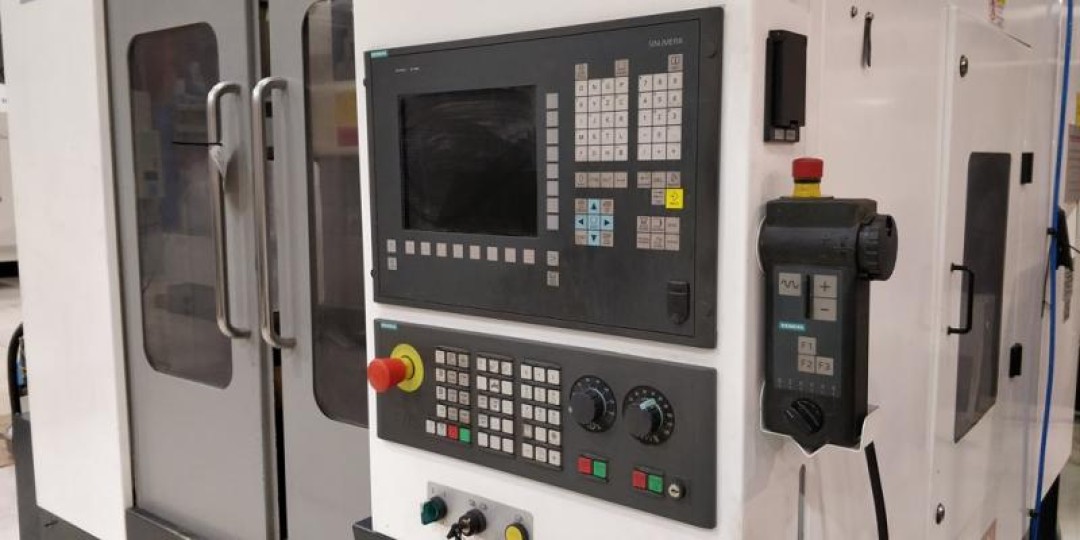

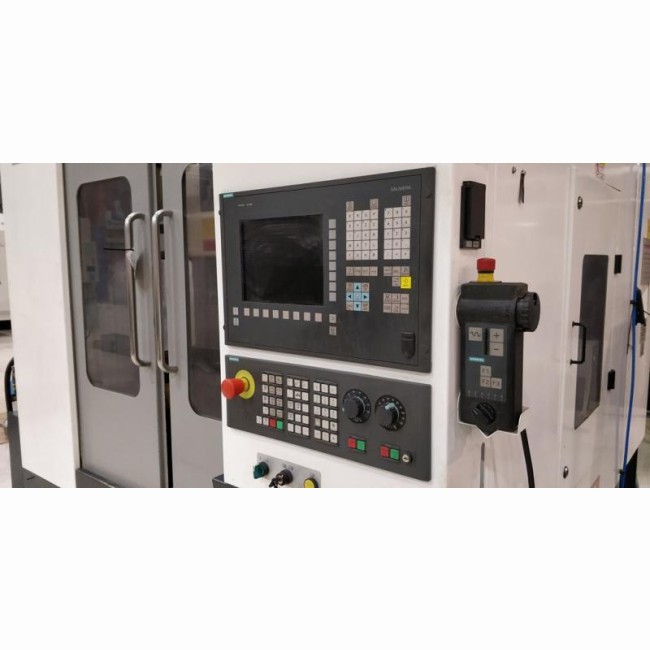

  • Pupitre avec écran graphique couleur 10,4’’
  • Mémoire programme pièce 30 Go
  • Mémoire RAM 2,5Mb
  • Disque dur intégré
  • Système d’exploitation Windows sur PC intégré
  • Clavier alphanumérique
  • Magasin d’outils – 20 logements:  Le magasin d'outil est constitué d'un tambour comprenant 20 logements. Le chargement/déchargement automatique des outils est réalisé par un bras de transfert rotatif
  • Evacuation des copeaux:  L’évacuation des copeaux est dirigée vers le convoyeur à tapis placé transversalement à l’avant de la machine. Les copeaux se déversent dans un container à roulettes.

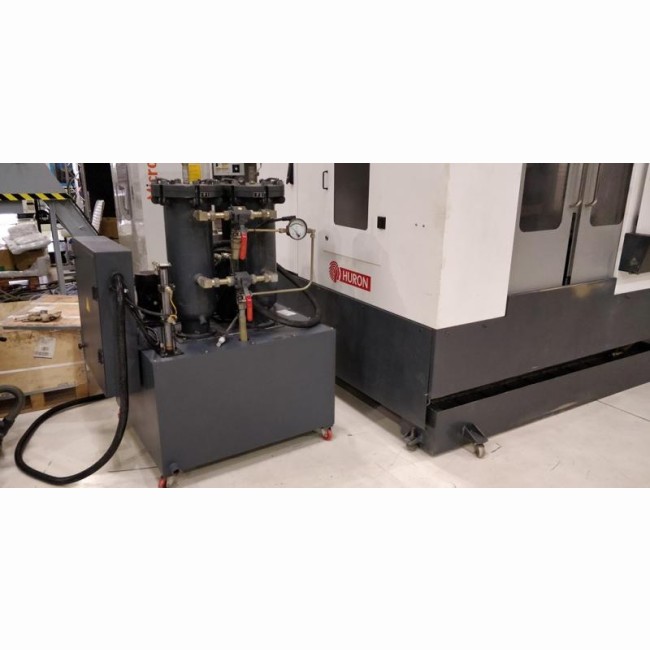

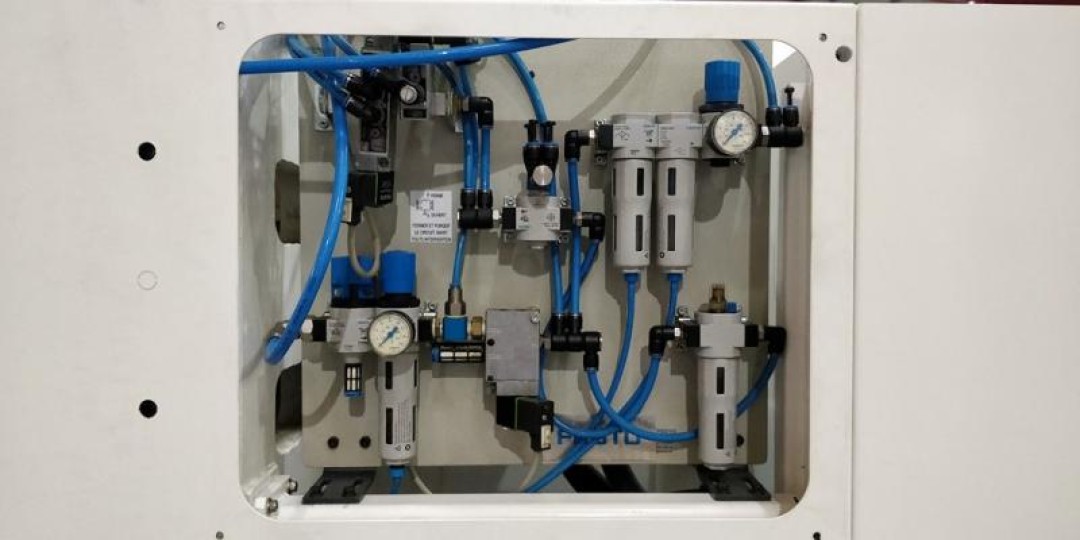

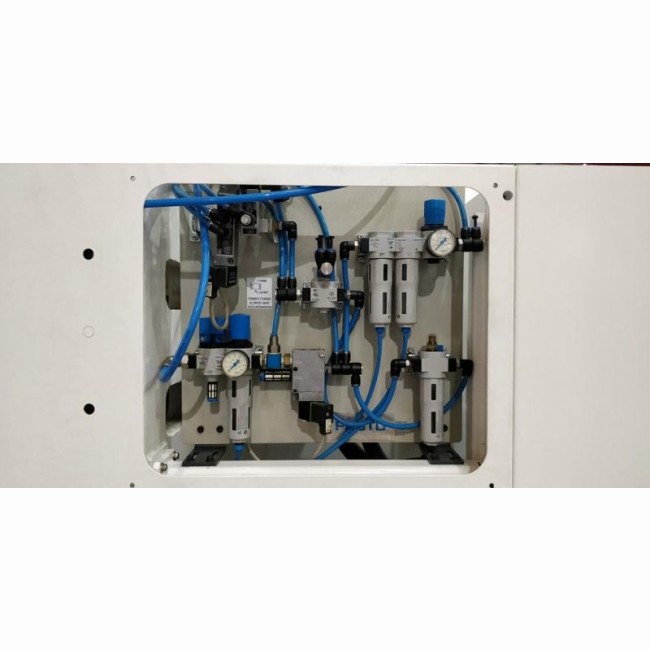

  • Arrosage par le centre outil 20 bars:  L'unité d'arrosage est équipée d’une motopompe avec un filtre à cartouche. L’arrosage est réalisé par le centre de l’outil. L'arrosage est directement piloté par la commande numérique par fonctions auxiliaires M.

Caractéristiques techniques

VX6
Commande NumériqueSiemens 810D PCU50
Surface de la table (x mm)800 x 500
Course longitudinale axe X (mm)600
Course transversale axe Y (mm)400
Course verticale axe Z (mm)460
Type de guidageLinéaire
Distance nez de broche / surface table (de à mm)150 à 610
Hauteur de la table par rapport au sol (mm)800
Rainures (largeur x écartement x nb.) (mm)18 x 100 x 4
Poids admissible sur la table (kg)400
Type de brochemécanique
Vitesse de la broche (tr/min)10000
Cône de brocheISO40
Moteur de broche (Kw)10,5 / 13
Avances rapides (X/Y/Z) (m/min)24 / 24 / 24
Avances de travail (X/Y/Z) (m/min)10 / 10 / 10
Type de magasinA bras
Nombre d’outils20
Temps de changement d’outils (sec)2,4
Diamètre d’outil max. (mm)80
Longueur d’outil max. (mm)250
Poids d’outil max. (kg)7
Année2011

Equipements

VX6
Taraudage rigideen standard
Arrosage centre broche 20 bars - 30m/minoui
Convoyeur a copeauxoui
Etau de fraisageen option

Données de la machine

VX6
Encombrement (L x l x H) (mm)230 0x 2460 x 2753
Poids (kg)5200
