MICROCUT - V30 - 0010456

Désignation : V30

Référence DMO : 0010456

Marque : MICROCUT

Neuf

En stock



   Fiche technique MICROCUT - V30 - 0010456


Renseignements MICROCUT - V30 - 0010456

DESCRIPTIF

Centre d'usinage vertical 3 axes microcut type V30.

Machine adaptée aux travaux de mécanique de précision, moule, industrie automobile et aéronautique, médical...

Composition de cette machine:

  • Commande numérique SIEMENS 840D SL avec écran 15", particulièrement adaptée pour le fraisage.
  • Broche mécanique a entrainement direct 15.000 tr/min, refroidie  - Atachement BT40
  • Guidages linéaires sur les 3 axes assurant une grande dynamique
  • Bati largement dimensionné en fonte meehanite
  • Vis a billes refroidies pour des déplacements rapides de 42m/min
  • Large vitre sécurite pour une bonne visivilité de la zone de travail
  • Pupitre de commande ergonomique
  • Systeme d'arrosage pour une évacuation optimale des copeaux

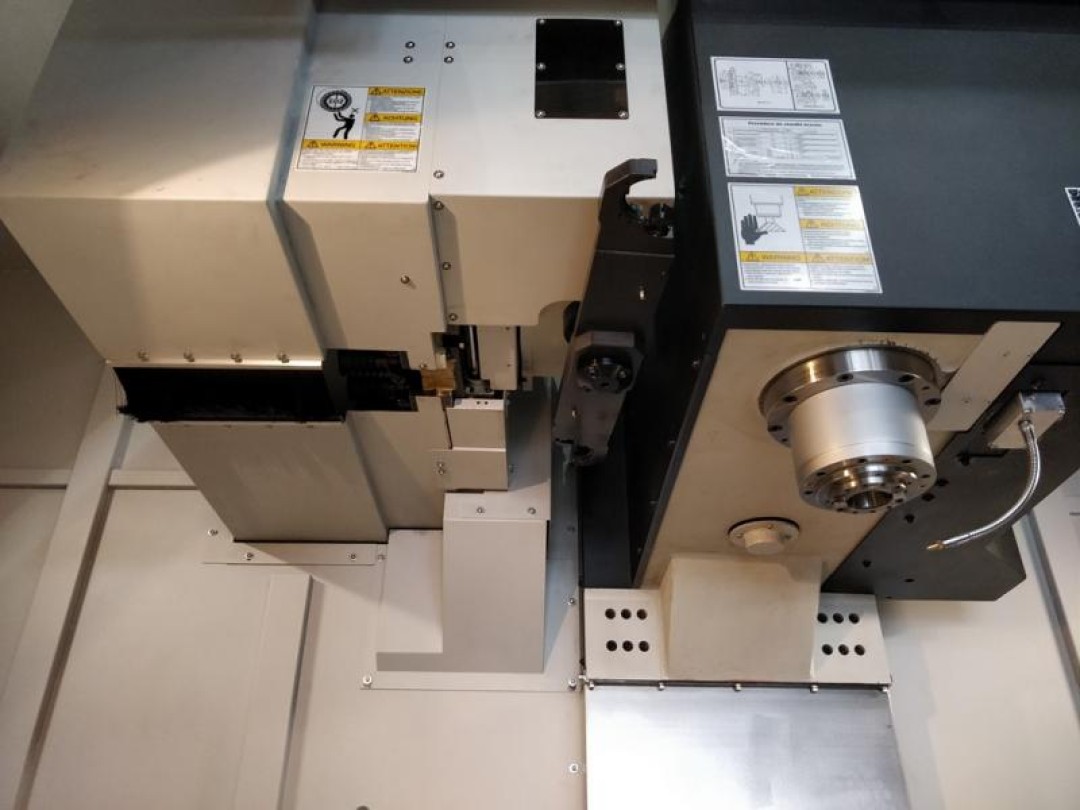

  • Magasin a bras 32 outils
  • Arrosage centre broche 20 bars
  • Ventilation de l'armoire électrique
  • Convoyeur a copeaux (double vis queue de cochon qui convoient les copeaux vers un convoyeur racleur situé à l'arriere de la machine
  • Pistolet de nettoyage
  • Fonction microcut AAC / TPC / SVS

Caractéristiques techniques

V30
Commande NumériqueSiemens 840D
Surface de la table (mm)1400 x 710
Course longitudinale axe X (mm)1200
Course transversale axe Y (mm)730
Course verticale axe Z (mm)650
Type de guidagelinéaire
Distance centre broche / colonne (mm)800
Distance nez de broche / surface table (mm)100 à 650
Hauteur de la table par rapport au sol (mm)915
Rainures (largeur x écartement x nb.) (mm)18 x 100 x 5
Poids admissible sur la table (kg)1000
Type de brochemécanique a entrainement direct
Vitesse de la broche (tr/min)15.000
Cône de brocheBT40
Moteur de broche (Kw)20
Avances rapides (X/Y/Z) (m/min)42
Avances de travail (X/Y/Z) (m/min)10
Type de magasina bras
Nombre d’outils32
Temps de changement d’outils (sec)2
Diamètre d’outil max. (mm)125
Longueur d’outil max. (mm)300
Poids d’outil max. (kg)8

Données de la machine

V30
Encombrement (L x l x H) (mm)3600 x 4103 x 3285
Poids (kg)10500

Equipements

V30
Taraudage rigideen standard
Groupe de refroidissement pour la broche et les vis a billesen standard
Pistolet de nettoyageOui
Convoyeur a copeauxen standard
Fonction axial accuracy control (AAC)Oui
Fonction Tip tool positionning (TIP)Oui
FonctionSpindle vibration supervision (SVS)Oui
