ARROW - CUV350 - 11777

Désignation : CUV350

Référence DMO : 11777

Marque : ARROW

Neuf

En stock



   Fiche technique ARROW - CUV350 - 11777


Renseignements ARROW - CUV350 - 11777

DESCRIPTIF

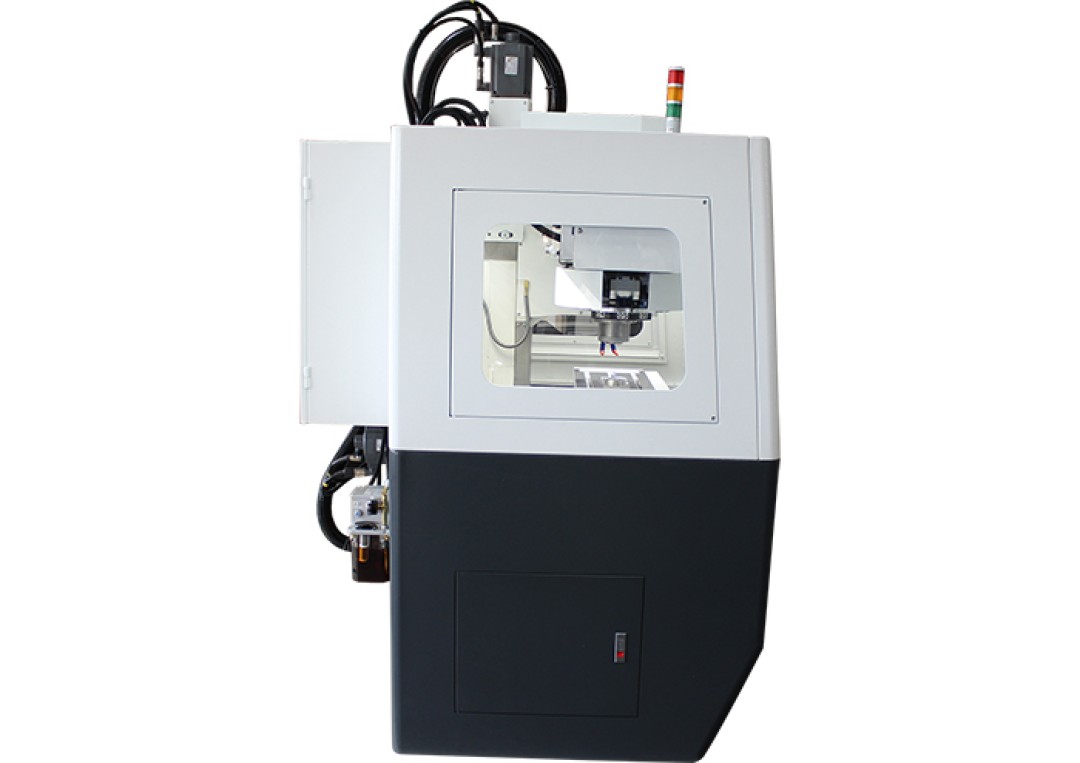

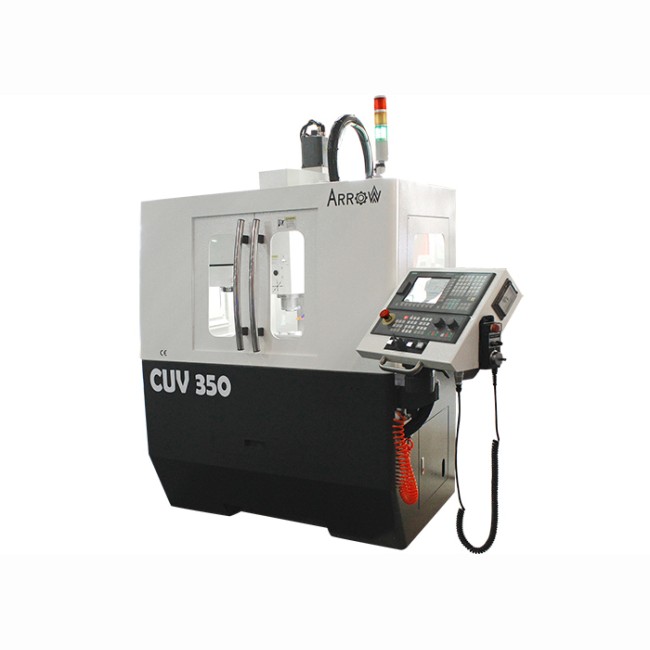

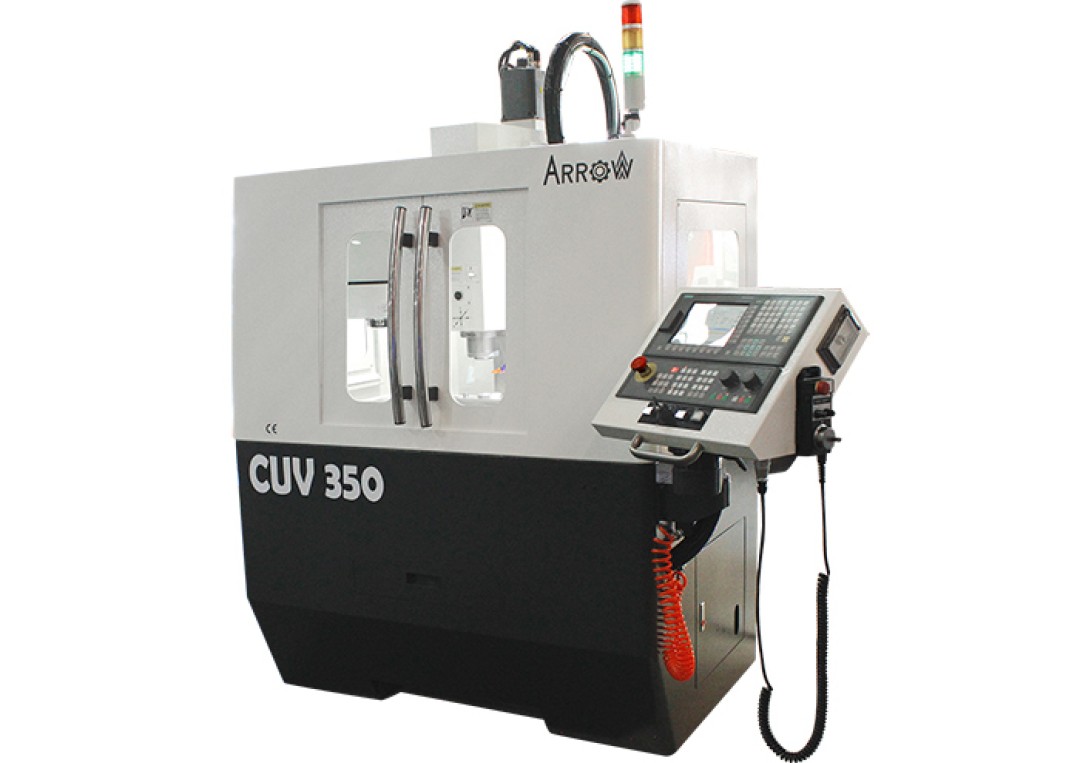

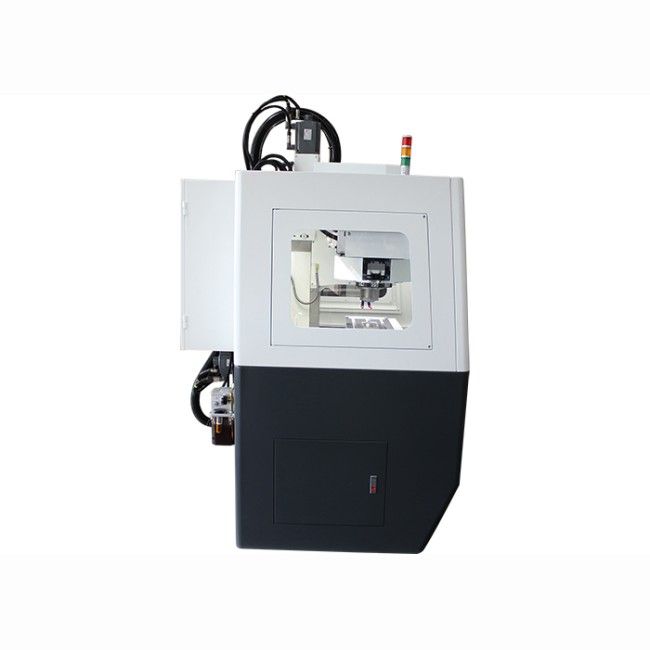

Le centre d'usinage vertical 3 axes Arrow type CUV 350

Véritable machine-outil avec une empreinte au sol réduite, elle est particulièrement adaptée pour les laboratoires de recherches, les centres de formation ou  les ateliers d'usinages de pièces peu ecombrantes

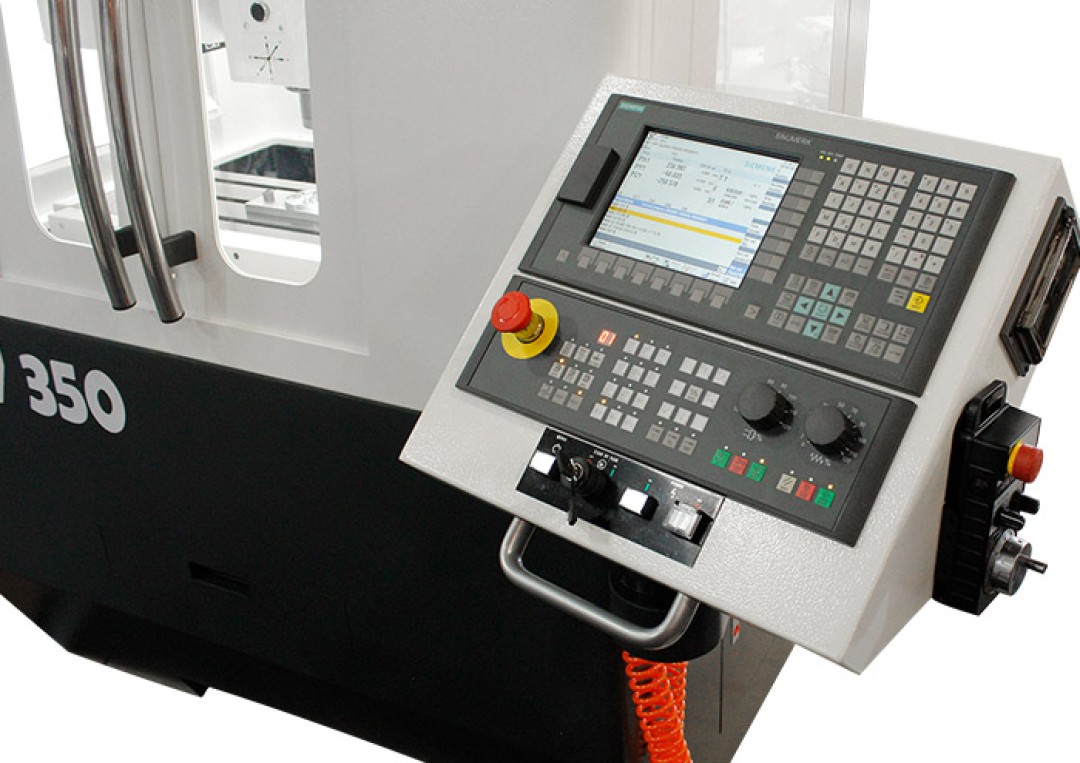

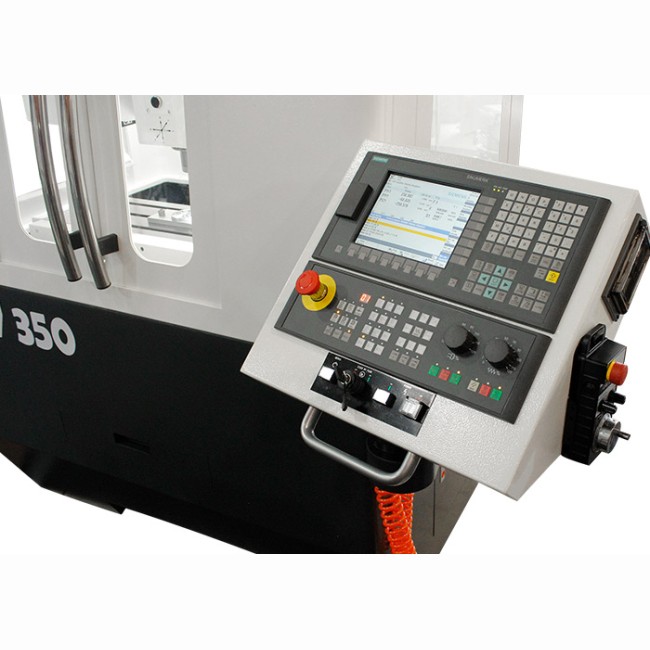

Le package commande numérique SIEMENS 808D Advance / moteur SIEMENS et variateur SIEMENS vous permettra de réaliser facilement vos pièces en ISO ou en programmation de cycles.

Les courses de 350 x 210 x 340mm permettent de réaliser des opérations de fraisage sur des pièces métalliques ou organiques

Cette machine se caractérise par:

  • Une conception simple mais efficace et surtout robuste pour son gabarit
  • Un  bati en fonte de méhanite largement dimensionné et étudié par éléments finis. La colonne, table et bati-table ont tous été traités puis stabiliés afin de libérer les contraintes mécaniques.
  • Des guidages linéaires sur les 3 axes sont de type rails à billes avec patin de guidage.
  • Une broche mécanique 8.000tr/min
  • Un moteur de broche Siemens 1,5Kw

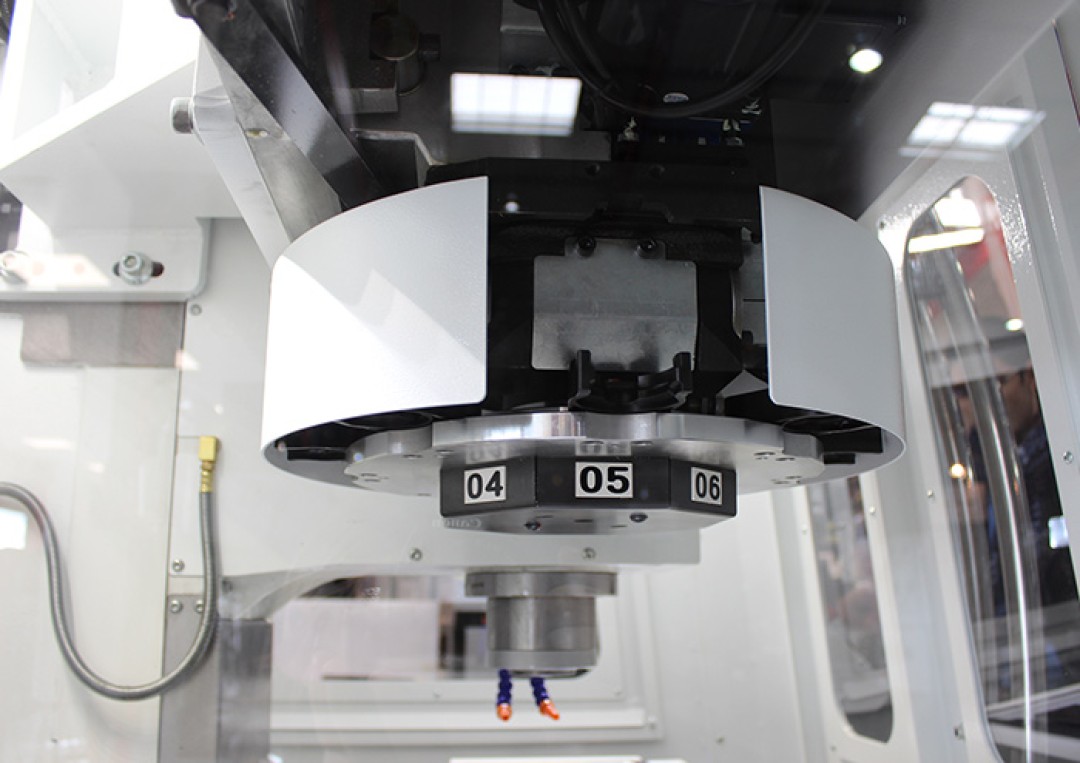

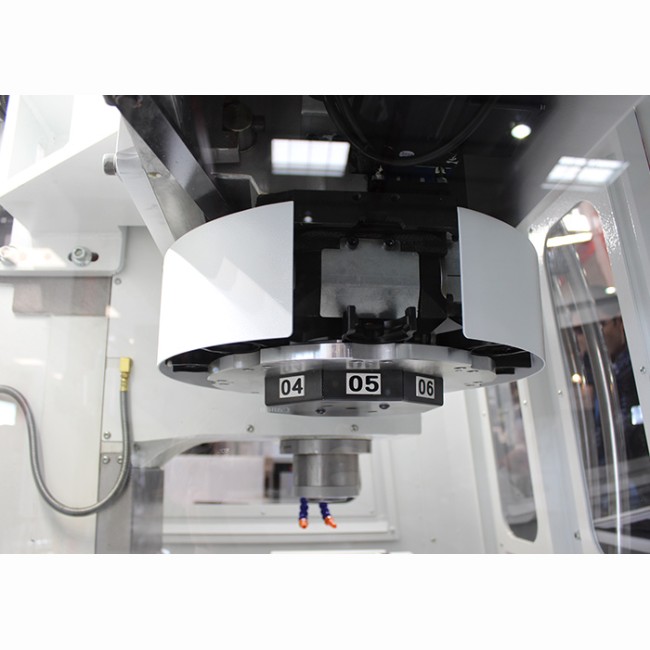

  • Un magasin d'outil à 8 postes

Caractéristiques techniques

CUV350
Commande NumériqueSiemens 808D Advance
Surface de la table (mm)810 x 250
Course longitudinale axe X (mm)350
Course transversale axe Y (mm)210
Course verticale axe Z (mm)340
Type de guidageLinéaire
Distance centre broche / colonne (mm)260
Distance nez de broche / surface table (mm)50 à 390
Rainures (largeur x écartement x nb.)16 x 80 x 3
Poids admissible sur la table (kg)80
Type de brochemécanique
Vitesse de la broche (tr/min)8000
Cône de brocheBT30
Puissance moteur de broche Siemens (Kw)1,5
Avances rapides (X/Y/Z) (m/min)10
Avances de travail (X/Y/Z) (m/min)0 à 10
Type de magasinparapluie
Nombre de postes8
Diamètre d’outil max. (mm)80
Longueur d’outil max. (mm)200
Poids d’outil max. (kg)3
Puissance installée (Kva)12
Taille de l'écran8,4'' couleur
VersionPPU16
Interpollation d'axes simultanéex4

Equipements

CUV350
Soufletteoui
Etau de fraisageen option
magasin parapluie 8 postesoui

Données de la machine

CUV350
Encombrement (L x l x H) (mm)1910 x 1850 x 2050
Poids (kg)1400
