Centre d’usinage vertical 3 axes Retour à la page précédente

ARROW - CUV350

Désignation : CUV350

Référence DMO :

Marque : ARROW

Neuf

Sur commande

DESCRIPTIF

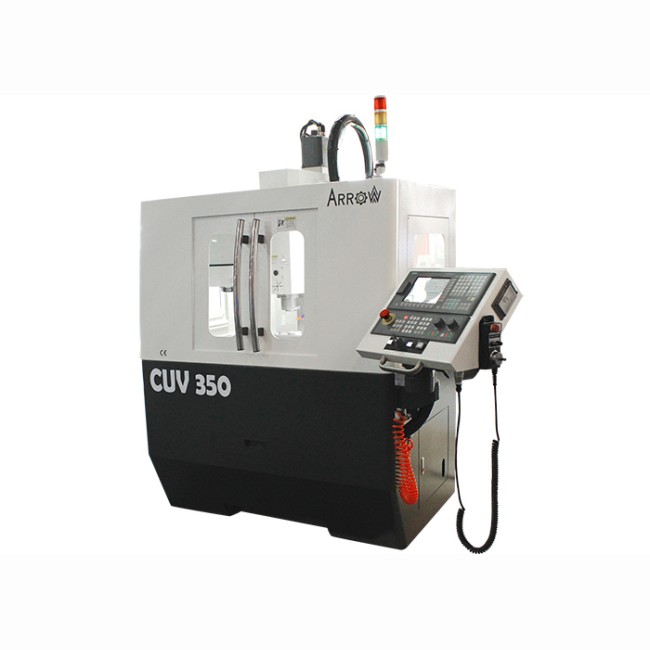

Centre d'usinage ARROW 3 axes Arrow - Type CUV 350

Centre avec empreinte au sol réduite et véritable machine-outil, elle est particulièrement adaptée pour les laboratoires de recherches, les centres de formation ou les ateliers d'usinages de pièces peu encombrantes.

Le pack SIEMENS "CN 808D Advance + moteur + variateur" vous permettra de réaliser facilement vos pièces en ISO ou en programmation de cycles.

Les courses de 350x210x340mm permettent de réaliser des opérations de fraisages sur des pièces métalliques ou organiques

Cette machine se caractérise par :

Une conception simple mais efficace et surtout robuste pour son gabarit
Un bâti en fonte de mééhanite largement dimensionné et étudié par éléments finis.
Colonne, table et bâti table ont tous été traités puis stabilisé afin de libérer les contraintes mécaniques.
Des guidages linéaires sur les 3 axes sont de type rails à billes avec patin de guidage.
Une broche mécanique 8.000tr/min
Un moteur de broche Siemens 1,5Kw avec frein
Des moteurs d'axes Siemens
Un magasin d' outil a 8 postes
Une soufflette

Equipements optionnels

CN SIEMENS ( au lieu de SIEG)
Cartérisation intégrale transparente
Manivelle électronique déportée
Changeur outils type parapluie 12 outils
Pupitre mobile pour ordinateur
4ième axe
Simulateur
License hors poste
Etau
Coffret pince ER16
Coffret porte pinces BT20/ER16
coffret de bridage

Caractéristiques techniques

	CUV350
Dimensions table (L x l) (mm)	810 x 250
Rainures ( Nb x L x espacement) (mm)	3 x 16 x80
Poids admissible (Kg)	80
X - Y - Z (mm)	350 x 210 x 340
Distance nez de broche - table (mm)	50 à 390
Nez de broche	BT30
Puissance moteur (W)	1500
Vitesse de rotation (trs/min)	8000
Vitesse de déplacement rapide (mm/min)	10000
Vitesse de travail (mm/min)	0 à 10000
Nombre d'outils	8
Diamètre maxi de l'outil (mm)	80
Longueur maxi de l'outil (mm)	200
Poids maxi de l'outil (Kg)	3
Type de changeur (s)	parapluie
Encombrement (L x l x h) (mm)	1910 x 1850 x 2050
Poids (Kg)	1400
Distance centre broche - colonne (mm)	260
Type de guidage	linéaire avec patins a billes
Puissance installée (Kva)	12
Marque	Siemens 808D
Version	PPU16
Nbre d'interpollation d'axes maxi	4
