MICROCUT - VM1000 - 0011191

Désignation : VM1000

Référence DMO : 0011191

Marque : MICROCUT

Occasion

En stock



   Fiche technique MICROCUT - VM1000 - 0011191


Renseignements MICROCUT - VM1000 - 0011191

DESCRIPTIF

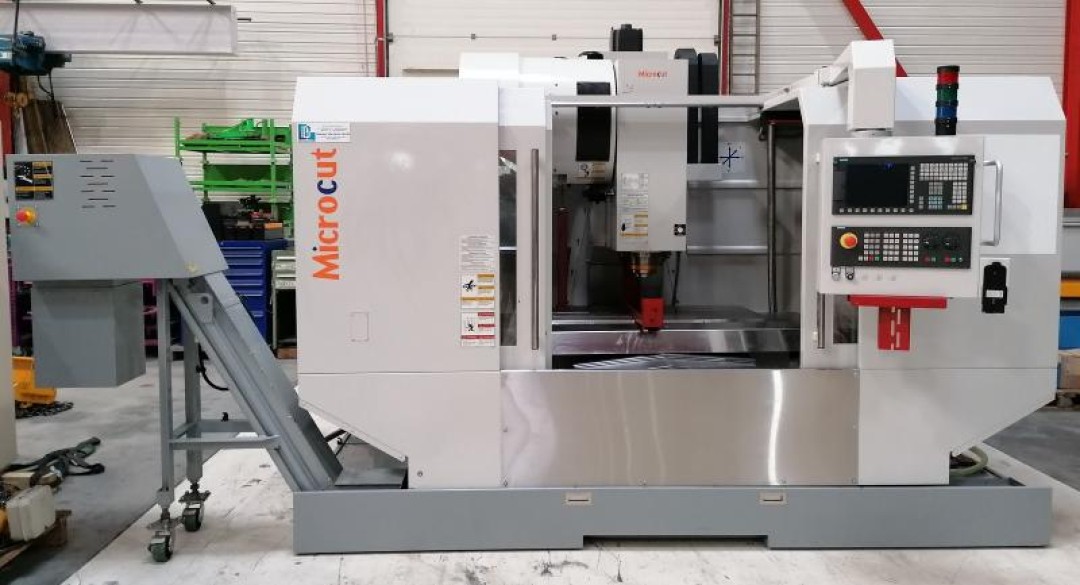

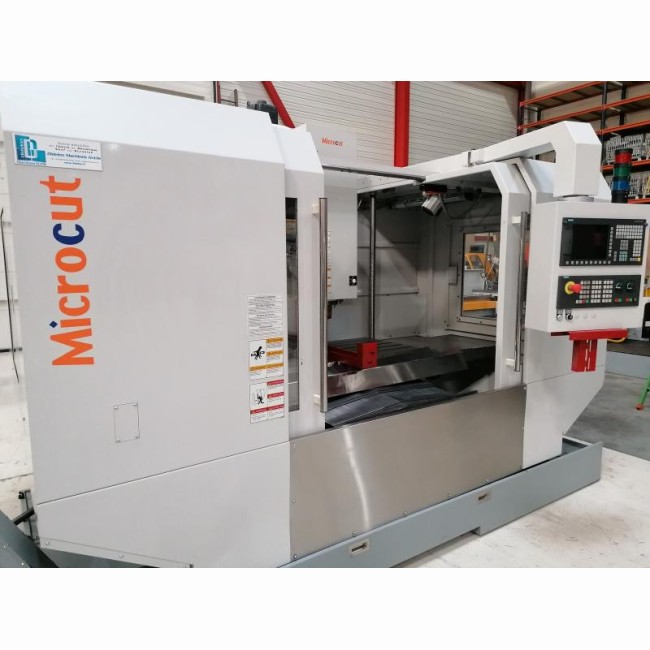

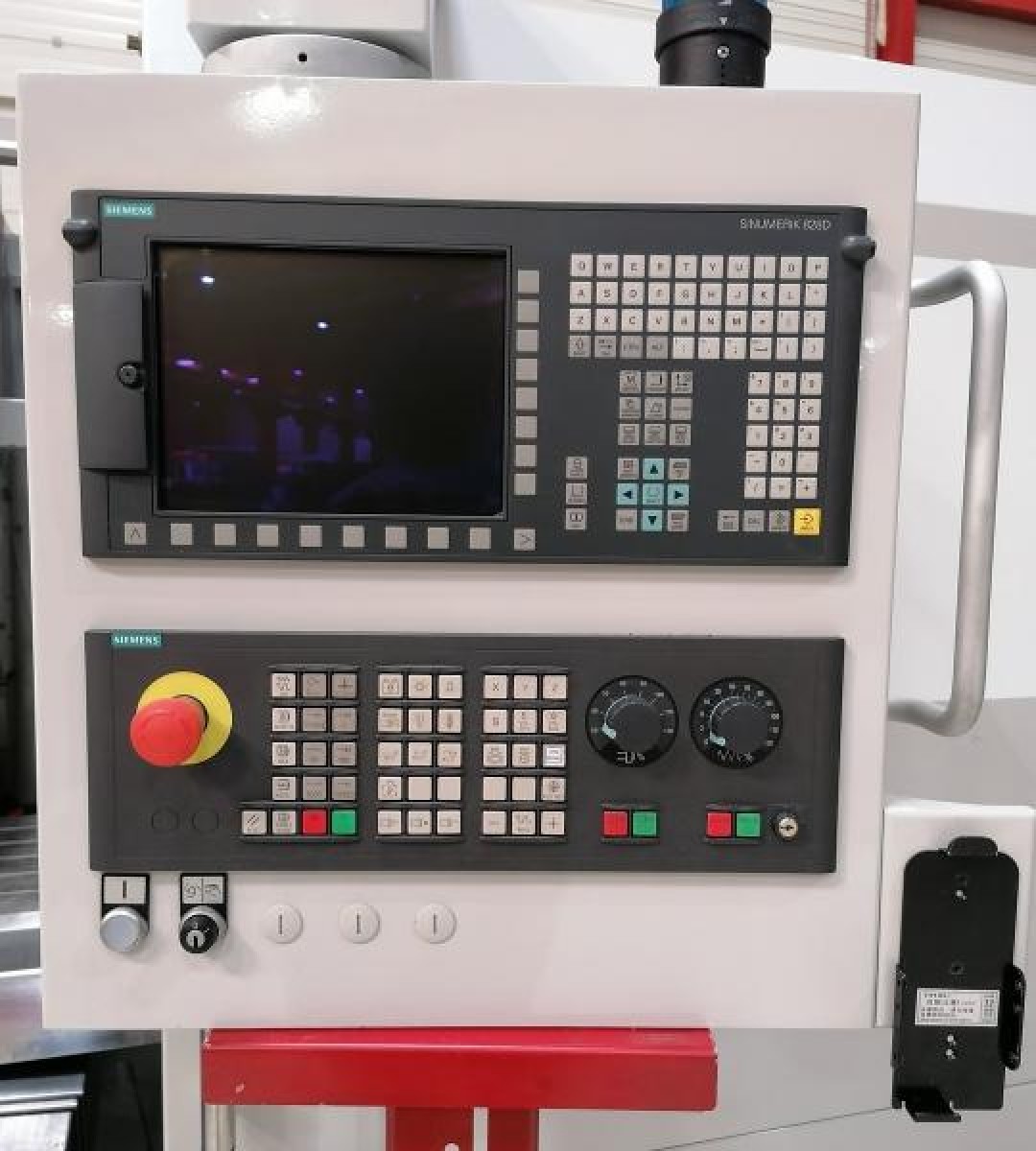

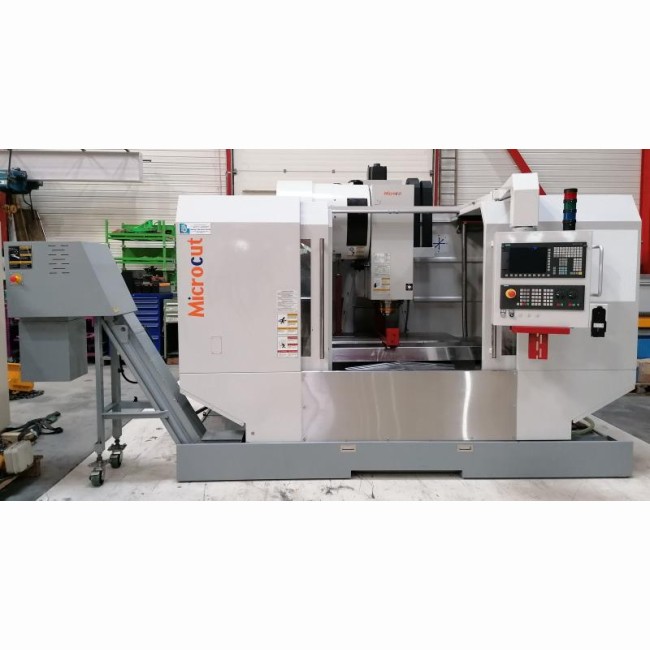

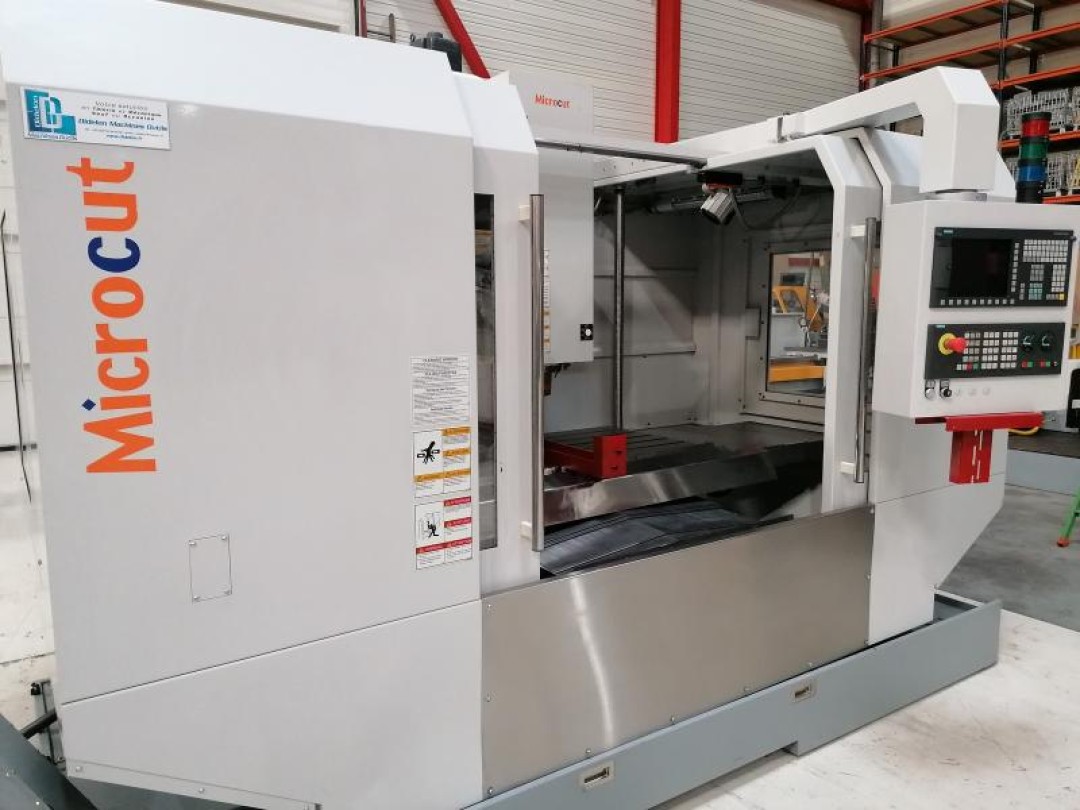

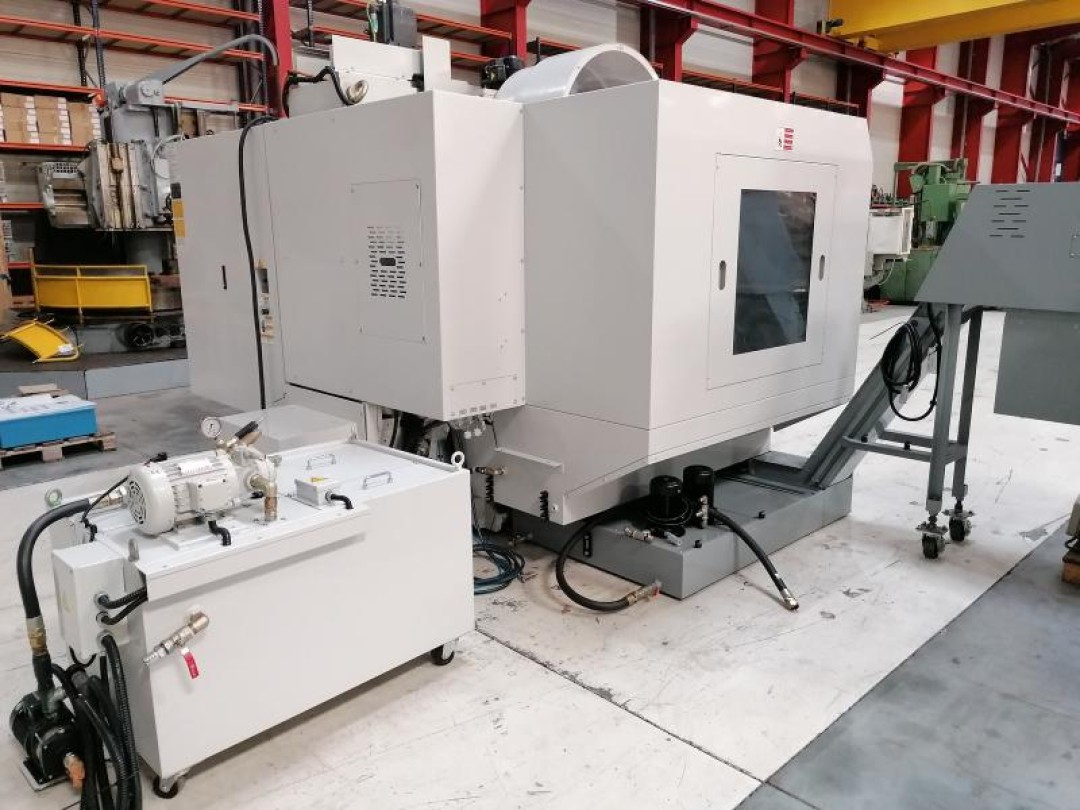

Centre d'usinage vertical 3 axes d'occasion microcut type VM1000, équipé d'une commande numérique SIEMENS 828D

Cette machine a guidage prismatique permet de réaliser des enlevements de copeaux conséquents.

les courses de 1000x600x570mm permettent de réalise des opérations de fraisages sur des pièces volumineuses

Elle se caractérise par:

  • Un bâti en fonte de meehanite stabilitée largement dimensionné permettant d'absorbr les vibrations générées par l'usinage

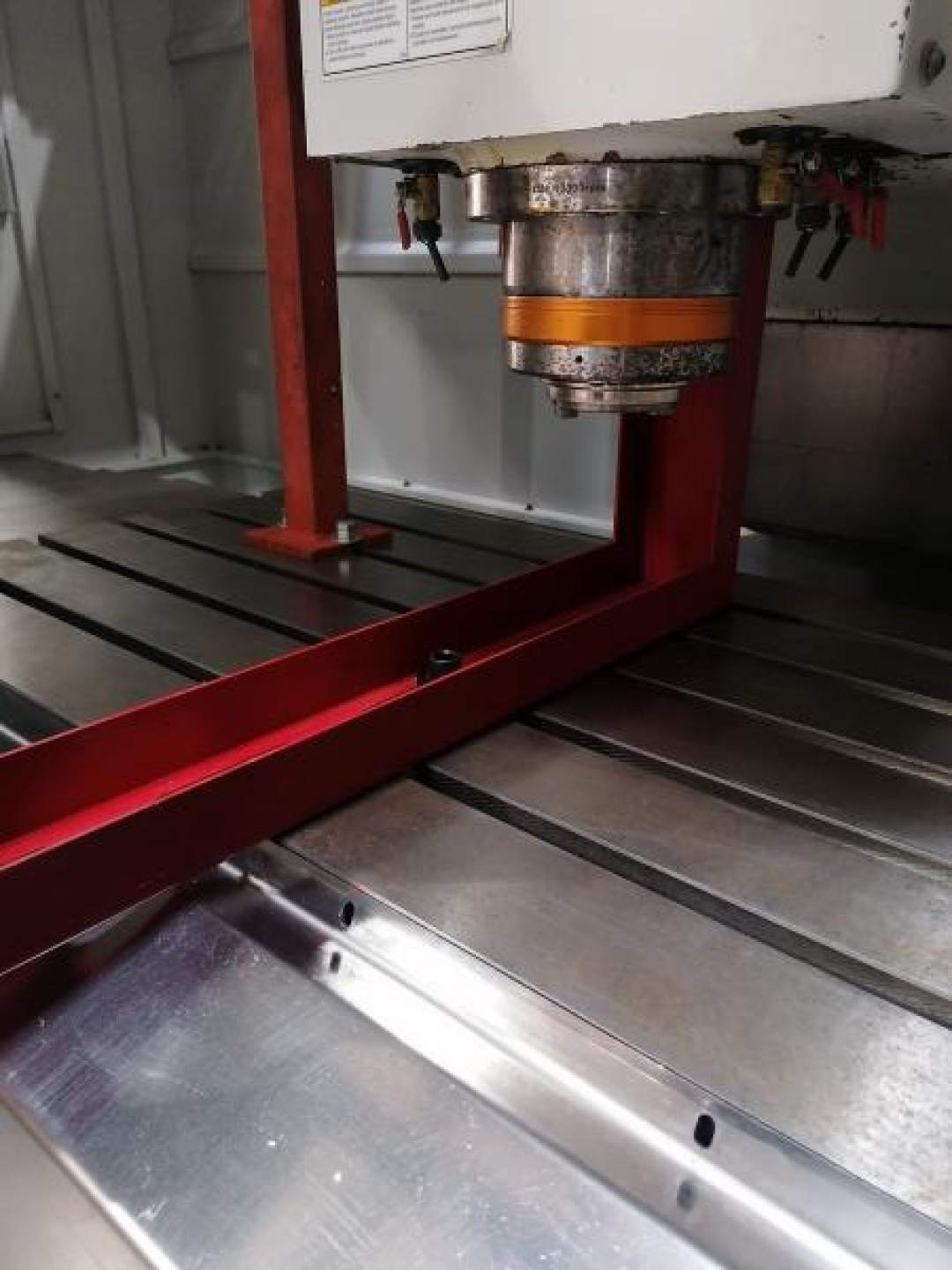

  • Une broche mécanique coupleuse, avec une vitesse de rotation de 10.000tr/min

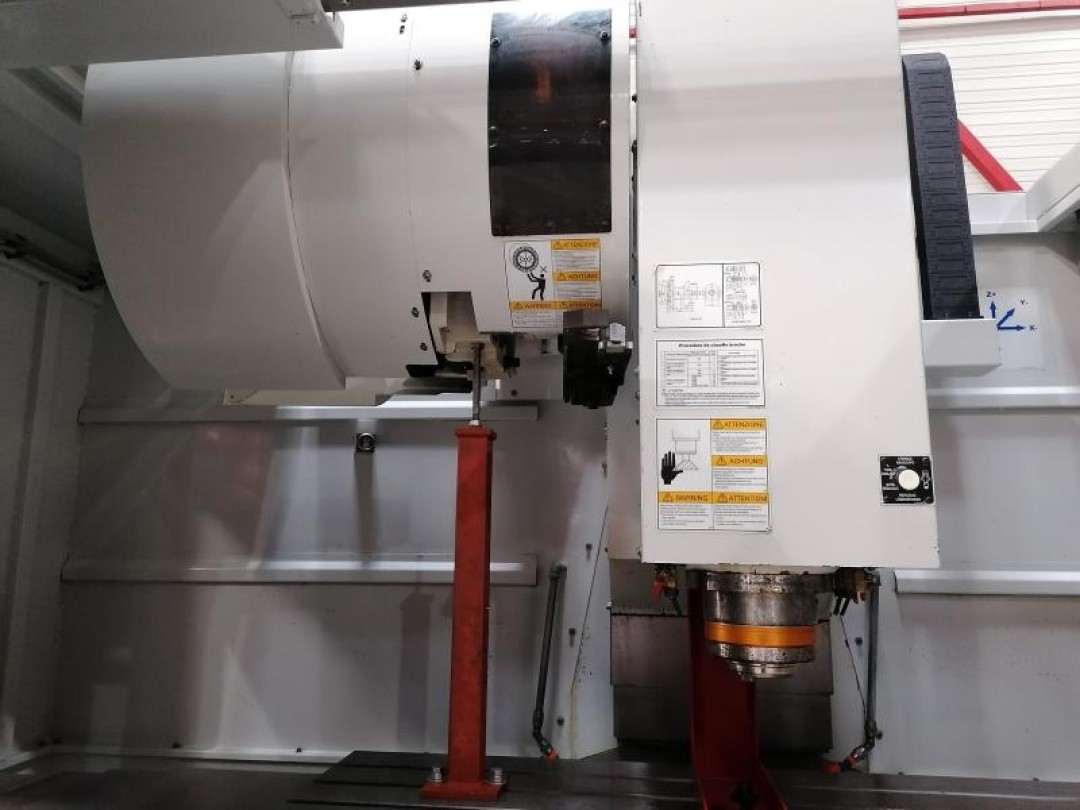

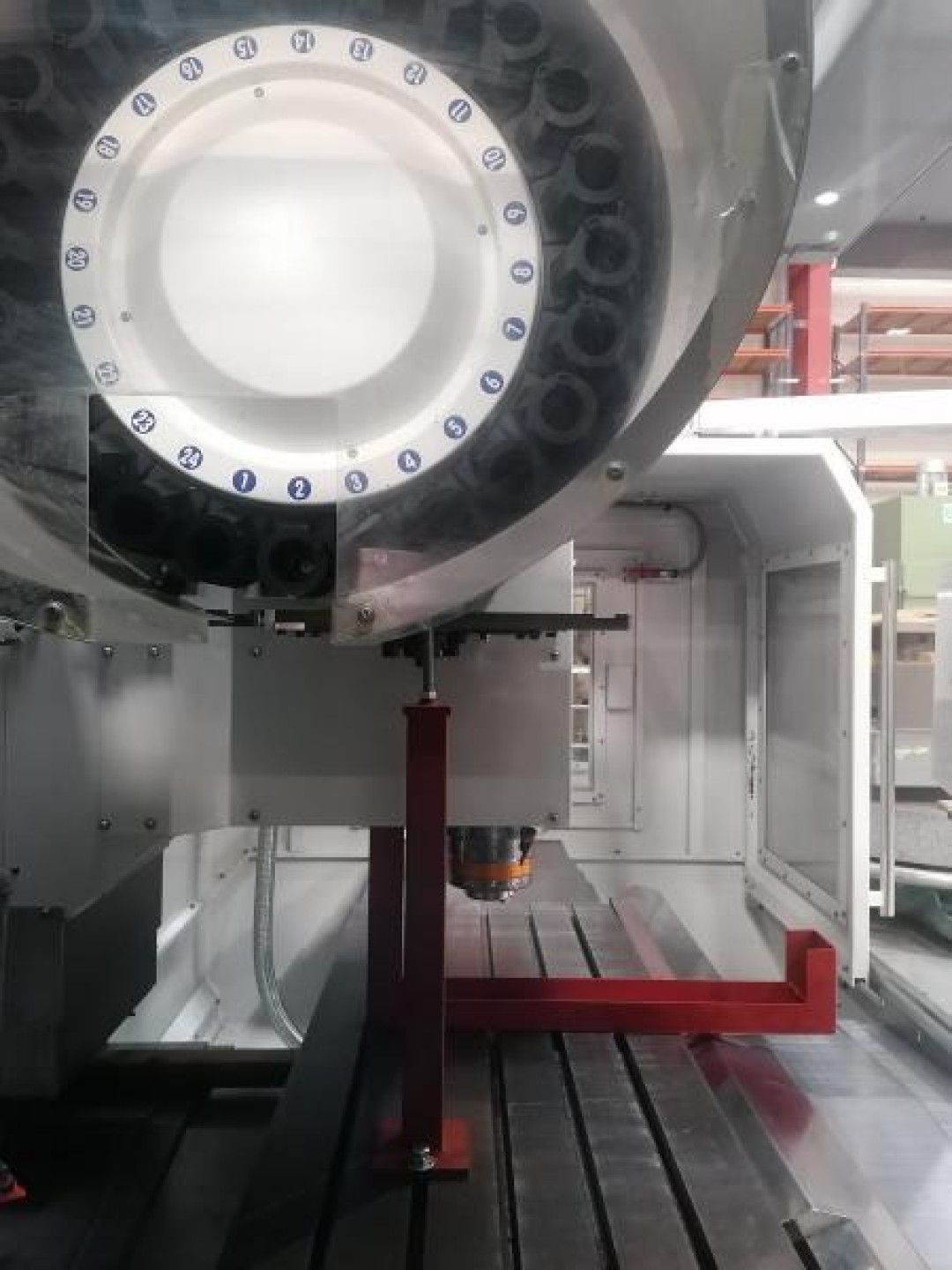

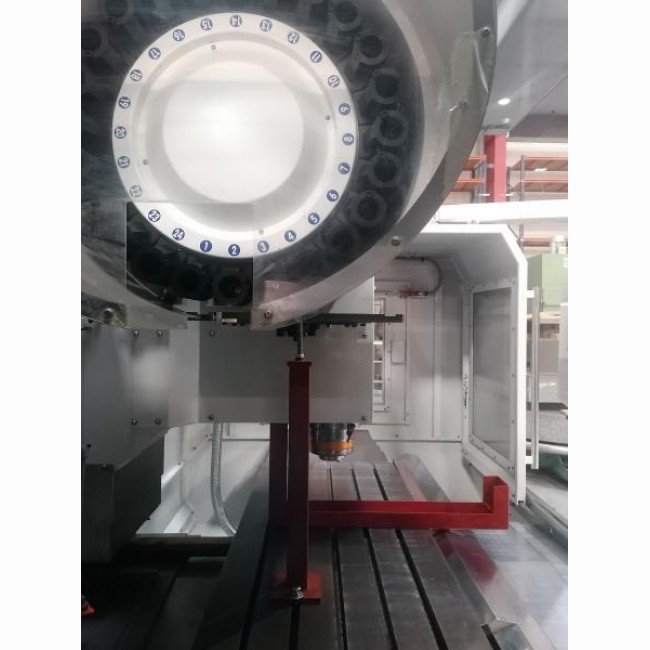

  • Un magasin a bras d'une capacité de 24 postes.
  • Une manivelle électronique déportée facilitant les opérations de réglages, jauges...

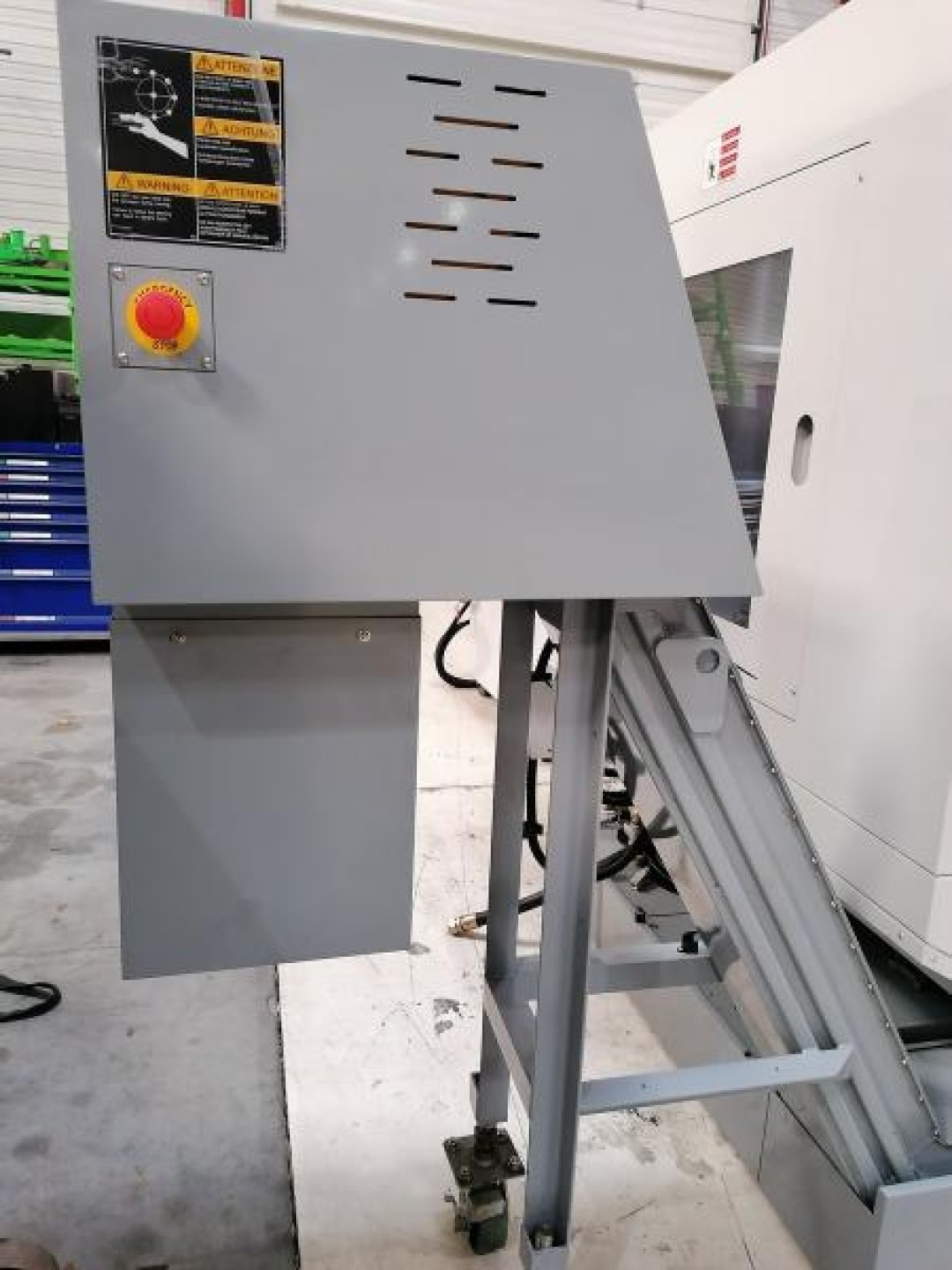

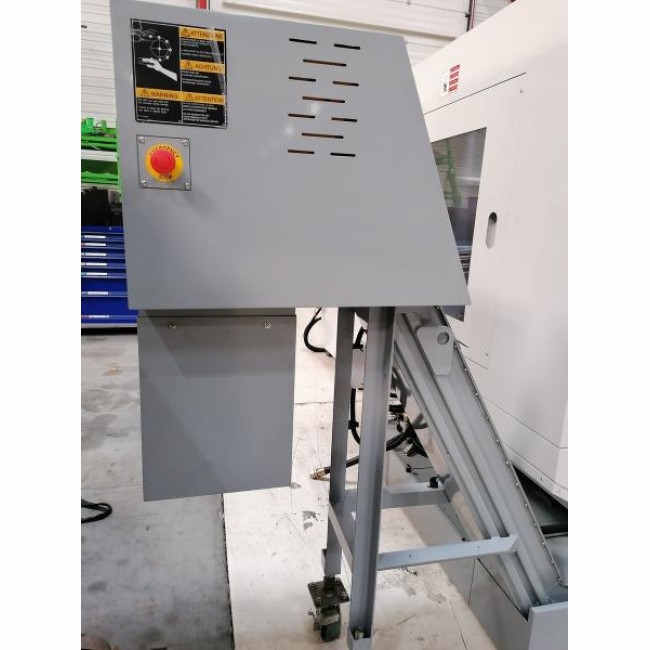

  • Un convoyeur a copeaux a chaine
  • L'option siemens shopmill permettant de programmer aisément au poste en conversationnel ou en ISO

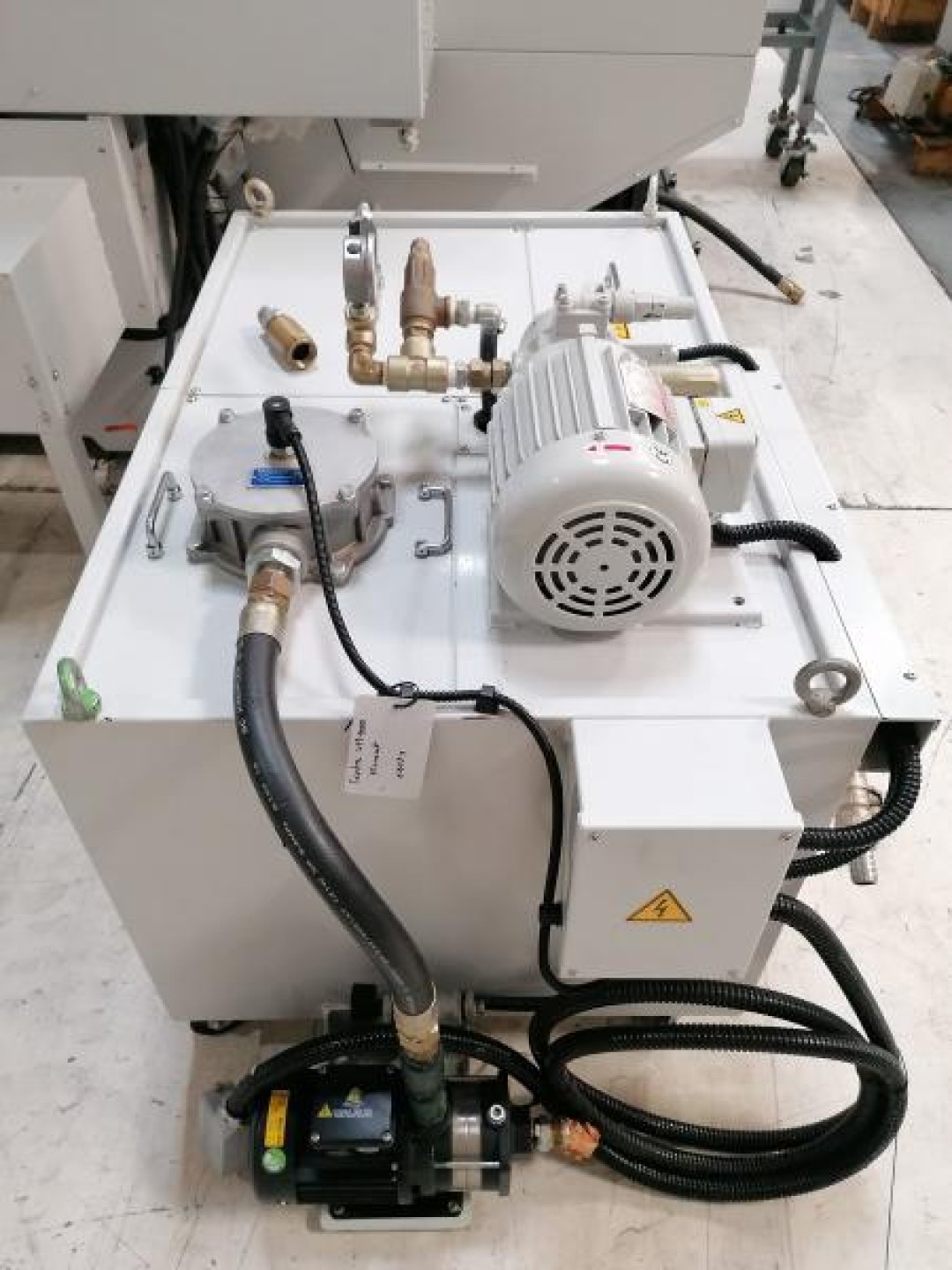

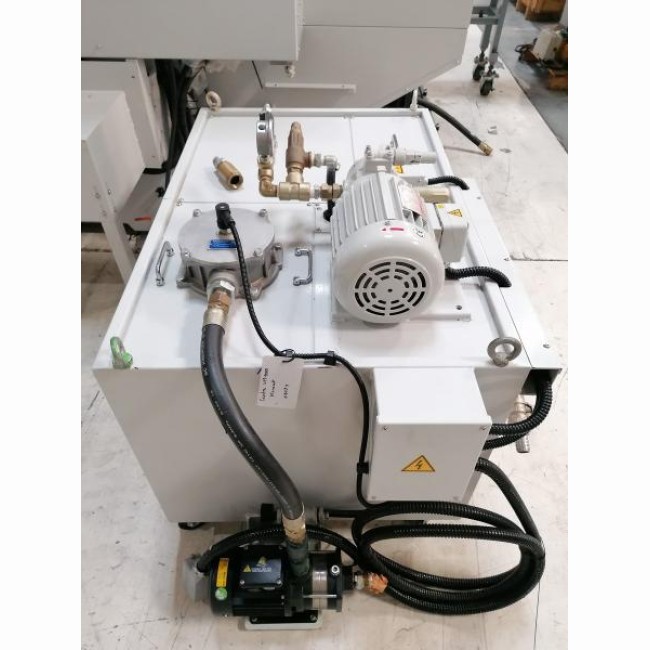

  • L'arrosage centre broche 20 bar pour un dégagement adapté des copeaux, meme en fond de percage
  • Un palpeur pièce BLUM TC50



Caractéristiques techniques

VM1000

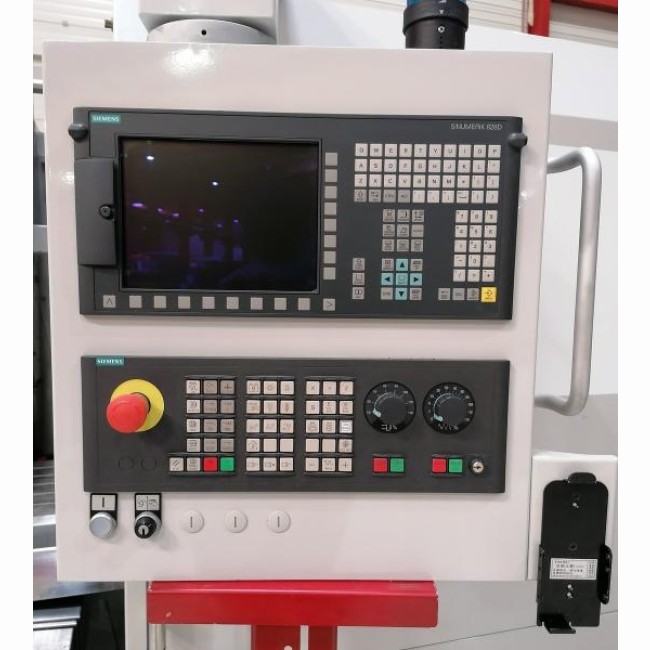

Commande NumériqueSIEMENS 828D

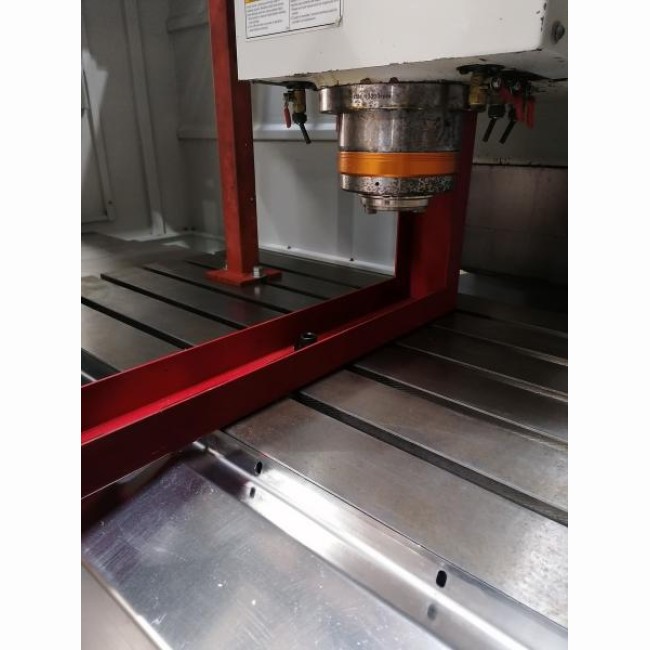

Surface de la table (mm)1300 x 600
Course longitudinale axe X (mm)1000
Course transversale axe Y (mm)600
Course verticale axe Z (mm)570
Type de guidageprismatique
Distance nez de broche / surface table (mm)115 à 685
Hauteur de la table par rapport au sol (mm)880
Rainures (largeur x écartement x nb.) (mm)18 x 100 x 5
Poids admissible sur la table (kg)800
Vitesse de la broche (tr/min)10000
Cône de brocheISO 40
Moteur de broche (Kw)11/15
Avances rapides (X/Y/Z) (m/min)24
Avances de travail (X/Y/Z) (m/min)10
Type de magasinà bras
Nombre d’outils24
Diamètre d’outil max. (mm)75
Longueur d’outil max. (mm)300
Poids d’outil max. (kg)8
Puissance installée (Kw)35
Année2016

Equipements

VM1000
Taraudage rigideoui
Préparation 4eme axeoui
Arrosage centre broche 20 baroui
Convoyeur a copeauxoui
Palpeur pièce BLUM TC50oui
Shopmilloui

Données de la machine

VM1000
Encombrement (L x l x H) (mm)3300 x 2900 x 2800
Poids (kg)5500
