MICROCUT - V22 - 0011192

Désignation : V22

Référence DMO : 0011192

Marque : MICROCUT

Occasion

En stock



   Fiche technique MICROCUT - V22 - 0011192


Renseignements MICROCUT - V22 - 0011192

DESCRIPTIF

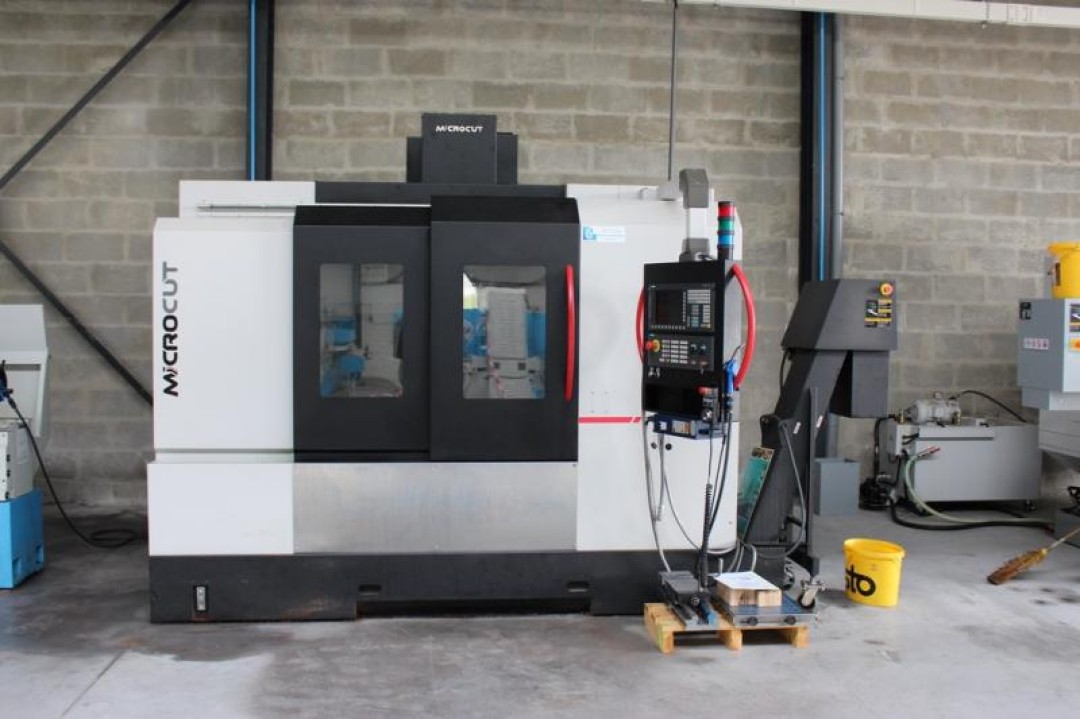

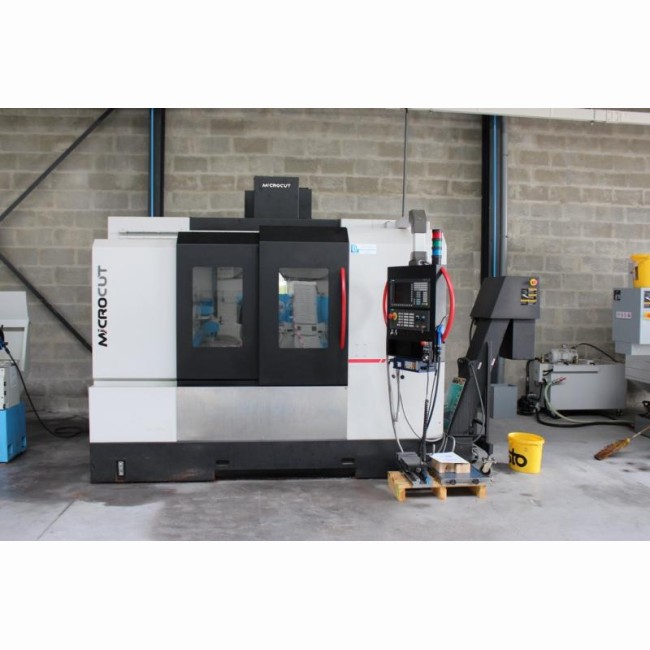

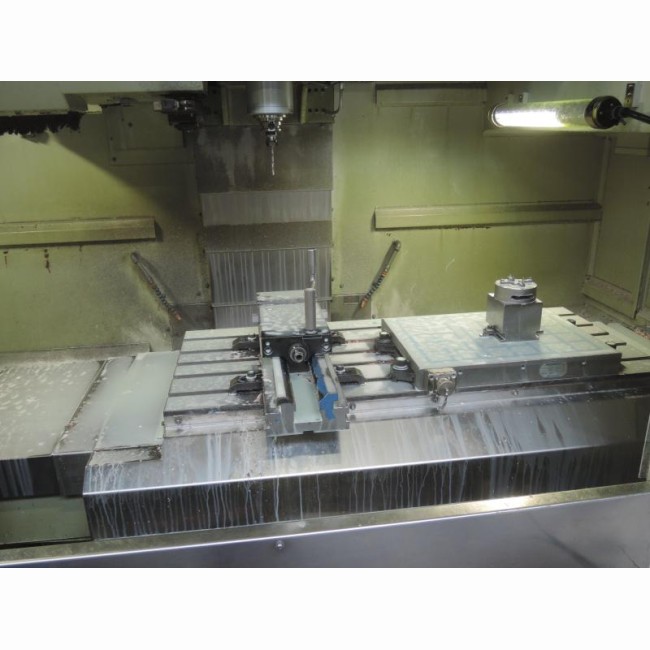

Centre d'usinage vertical 3 axes d'occasion Microcut type V22.

Cette machine pilotée par une commande numérique Siemens 828D se caractérise par:

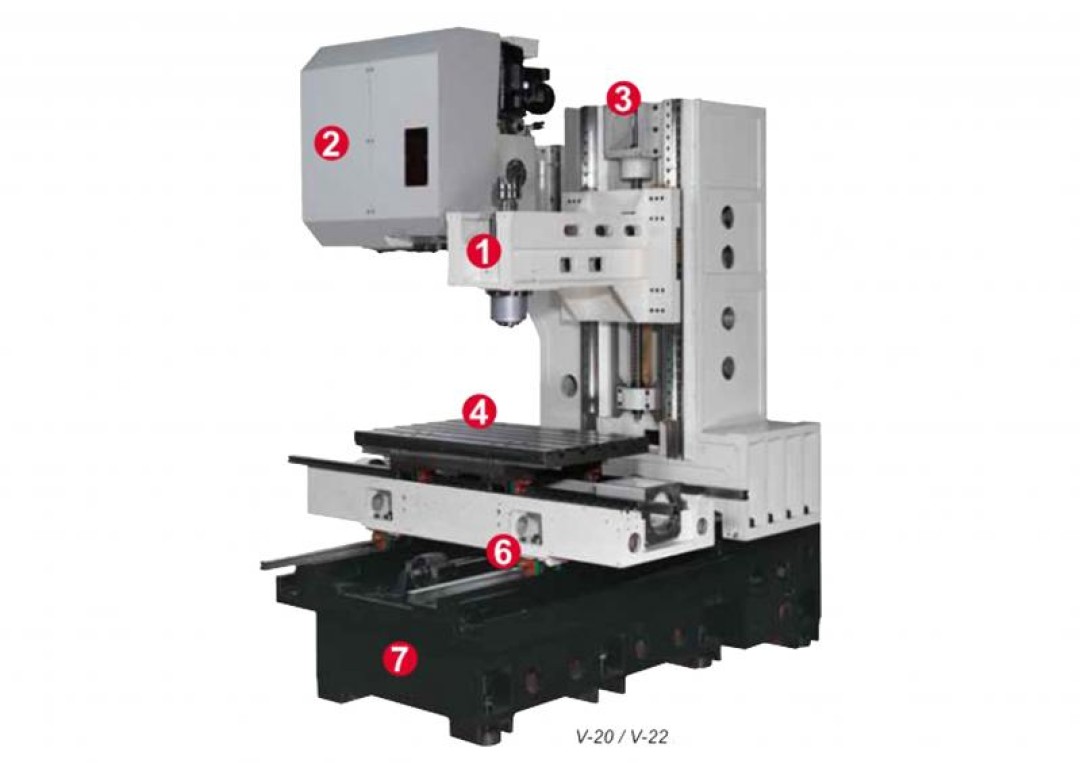

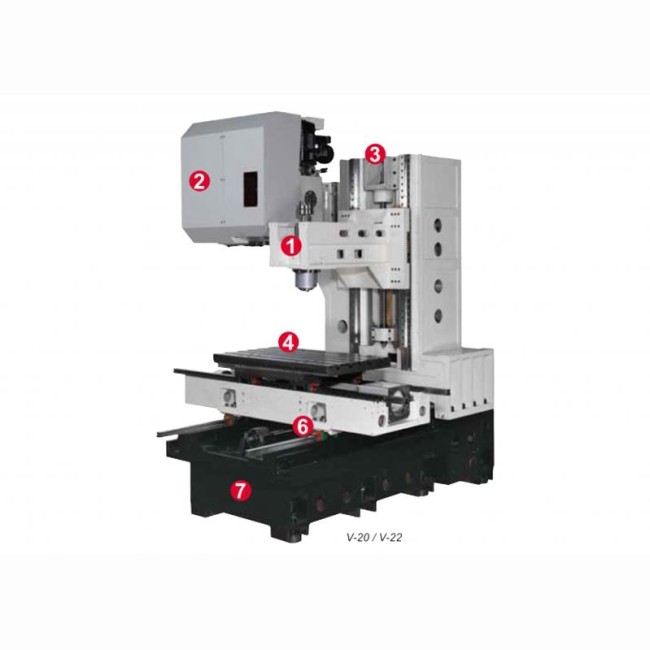

  • Une structure en type C avec une attention particulière apportée au dimensionnement de la fonderie de l'axe Z
  • Un bâti en fonte de meehanite permettant un amortissement idéal des vibrations et un comportement thermique adapté
  • Une distance importante entre les 2 guidages linéaires pour une meilleure stabilité de la table, notamment lors d'une charge importante
  • Une conception du support magasin en appui direct avec le sol pour améliorer l'équilibre de la structure

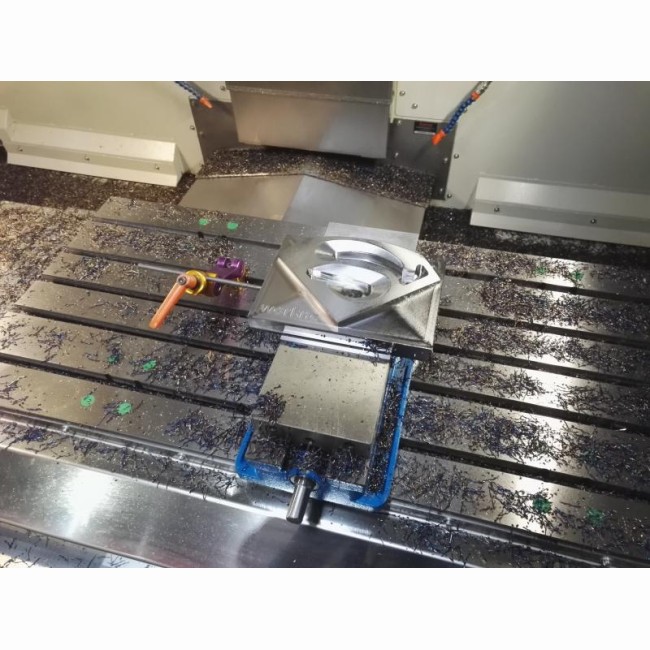

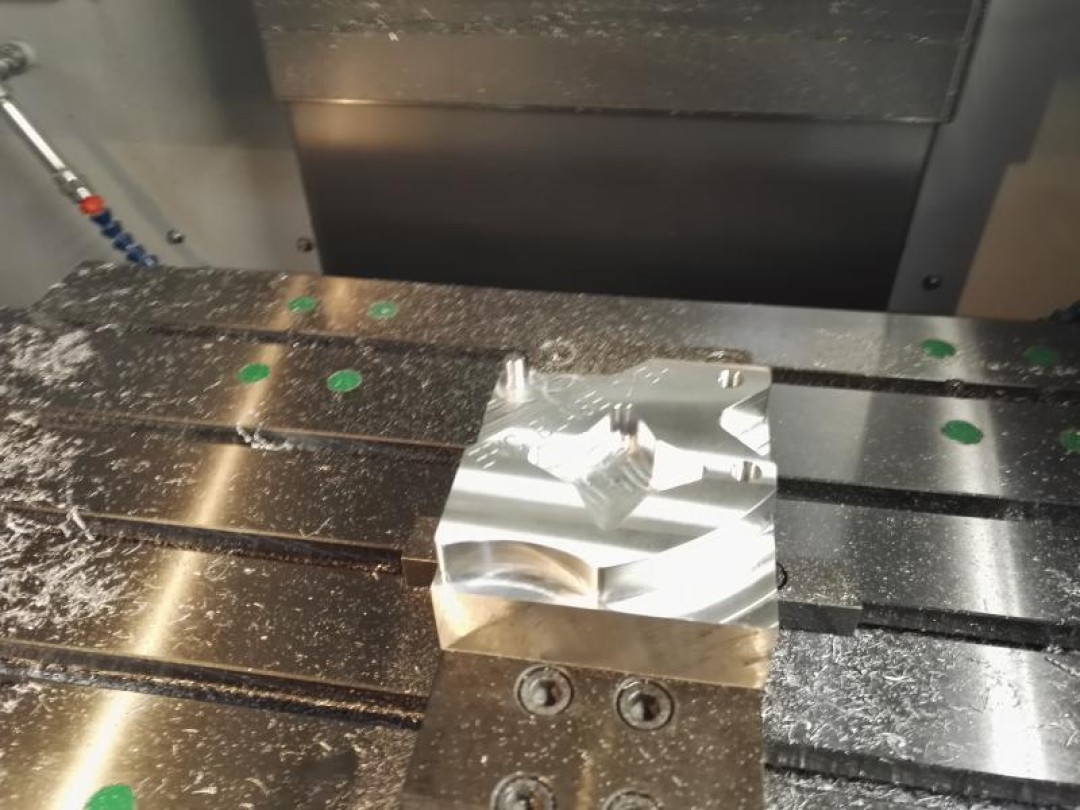

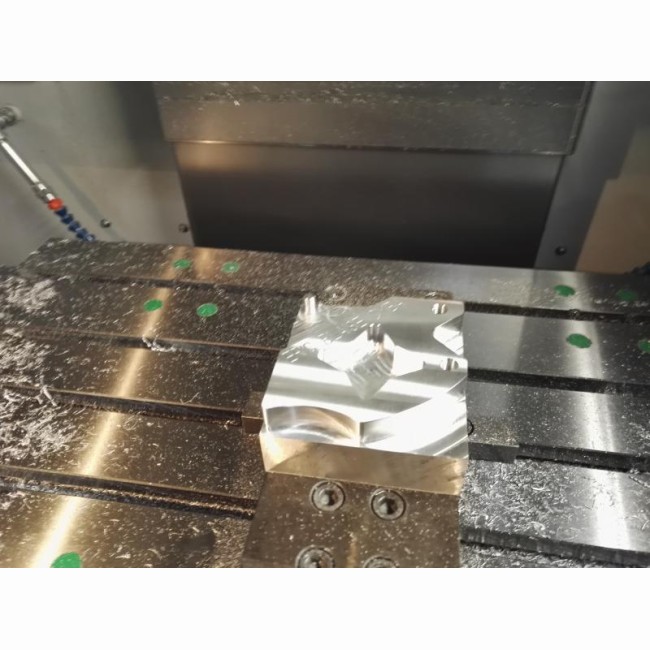

  • Une large table rectifiée pourvue de rainures pour la bridage des pièces
  • Des axes linéaires sur les 3 axes avec des patins a rouleaux pour un guidage souple et durable
  • Des vis a billes de précisions précontraintes sur les 3 axes
  • Un entrainement direct par moteur asynchrone monté en bout de vis a bille, réduisant ainsi au maximum les jeux mécaniques

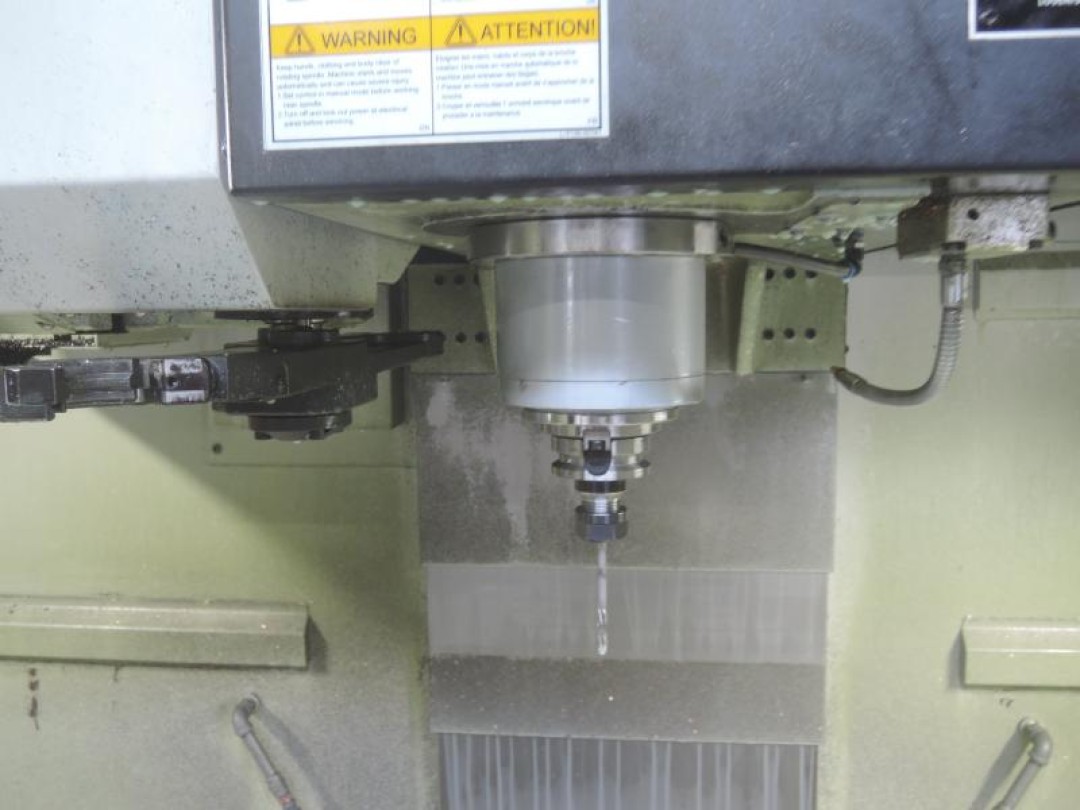

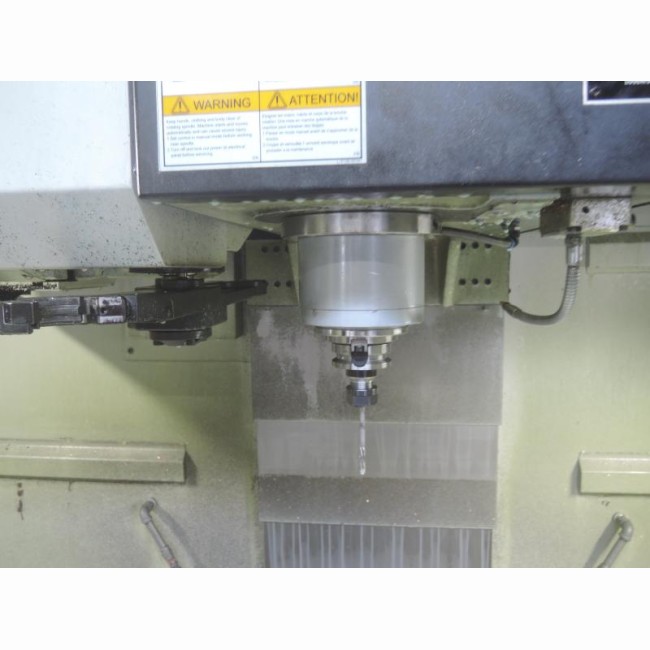

  • Une broche mécanique a entrainement direct pour une vitesse de rotation de 12.000tr/min.
  • Un groupe de refroidissement de la broche afin d'éviter les dilatations thermique
  • Un package Commande Numérique, Varaiteurs, moteurs d'axes et moteur de broche de la meme marque pour une meilleure compatbilité des organes
  • Des buses de nettoyages en permettant d'acheminer les copeaux de l'enceinte d'usinage vers la zone d'extraction
  • Un dispositif d'arrosage centre broche 20 bars pour améliorer le dégagement copeaux et le refroidissement des outils
  • Une buse d'arrosage en périphérie broche en complément du centre broche

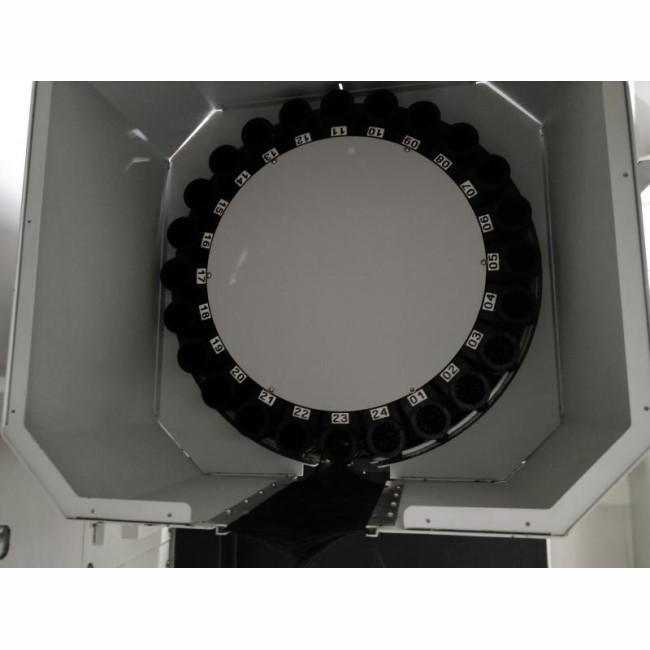

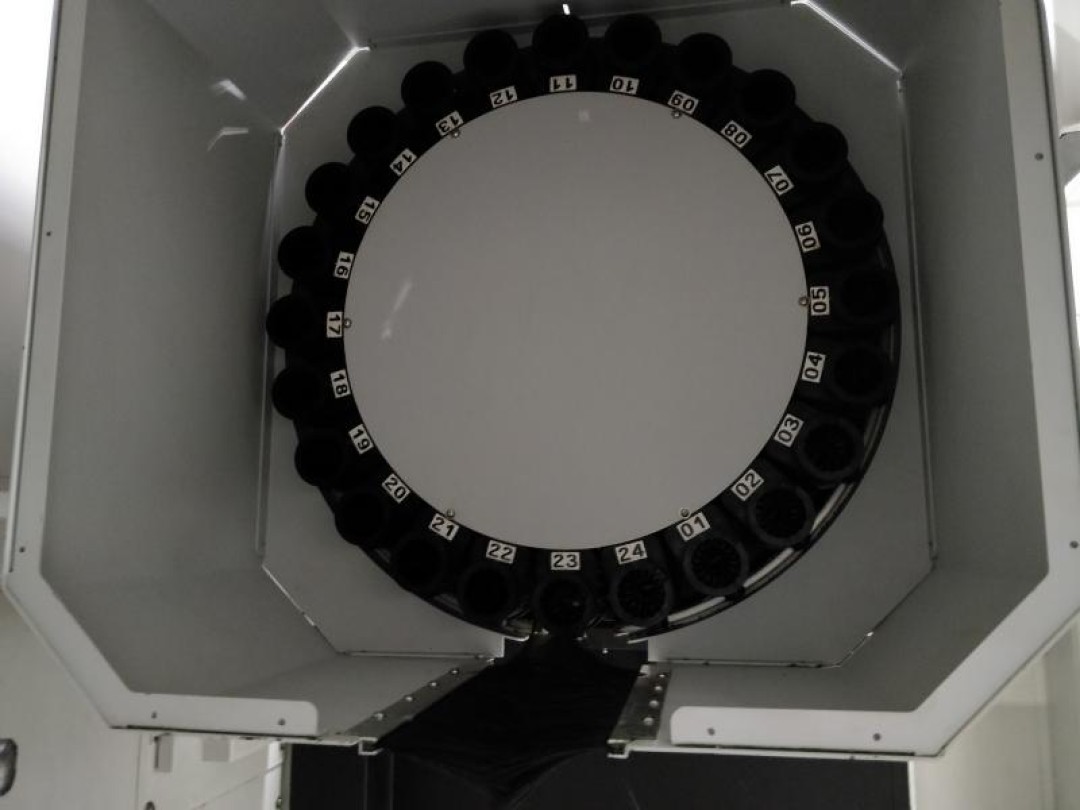

  • Un magasin a bras d'une capacité de 24 outils avec un temps de changement optimisé
  • Une large porte d'accès a la table en partie avant pour les opérations de chargement / déchargement / réglage
  • Un regroupement de l'ensemble des composants pneumatiques, hydrauliques, électriques... pour faciliter les opérations de maintenance

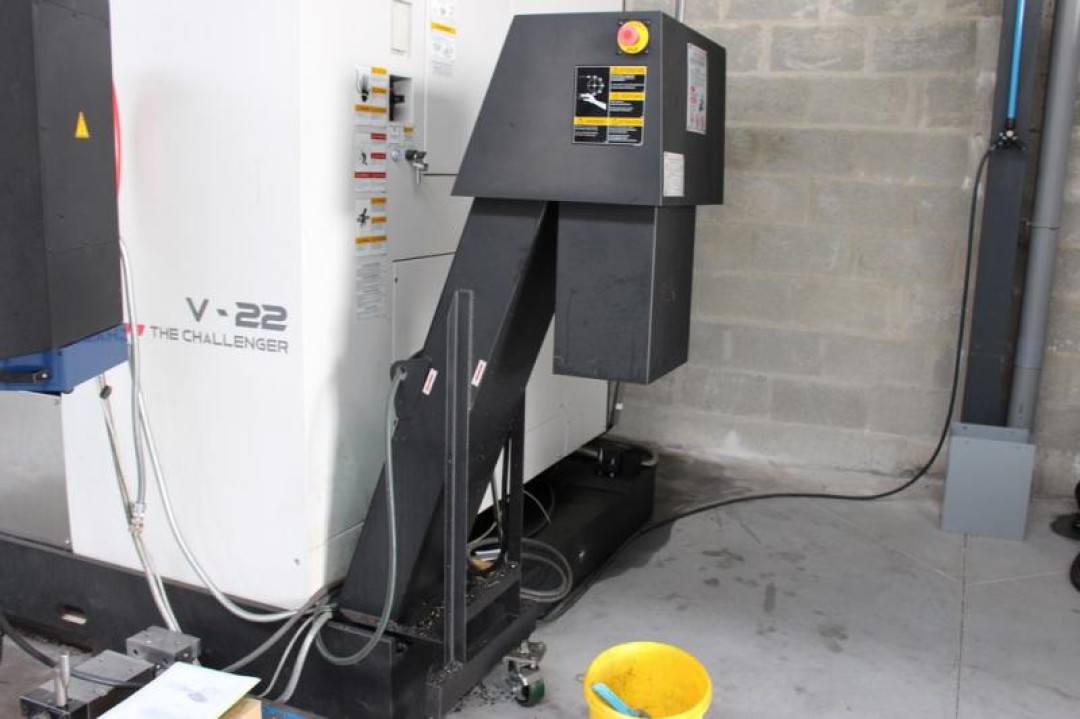

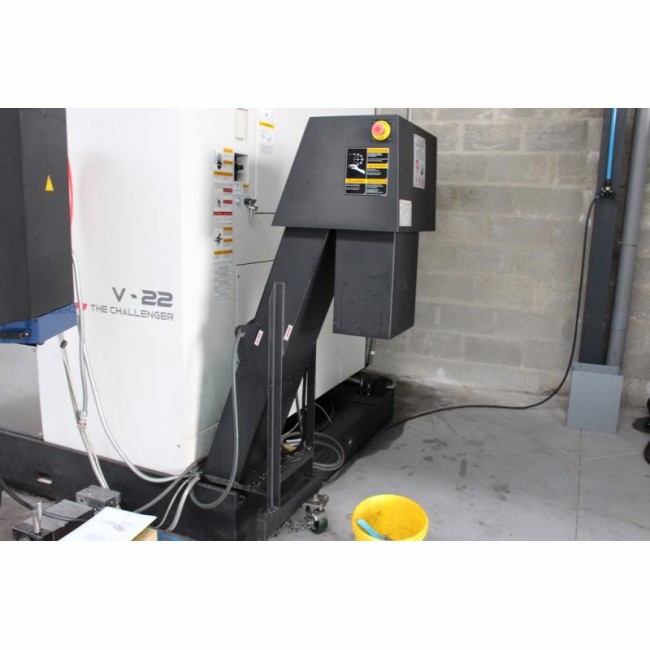

  • Un convoyeur a copeaux pour l'extraction vers une benne en partie droite de la machine
  • Une manivelle électronique déportée très pratique pour les opérations de réglage
  • Une ventilation de l'armoire électrique
  • Un dispositif de lubrification automatique des axes géré par timer depuis la CN

Caractéristiques techniques

V22

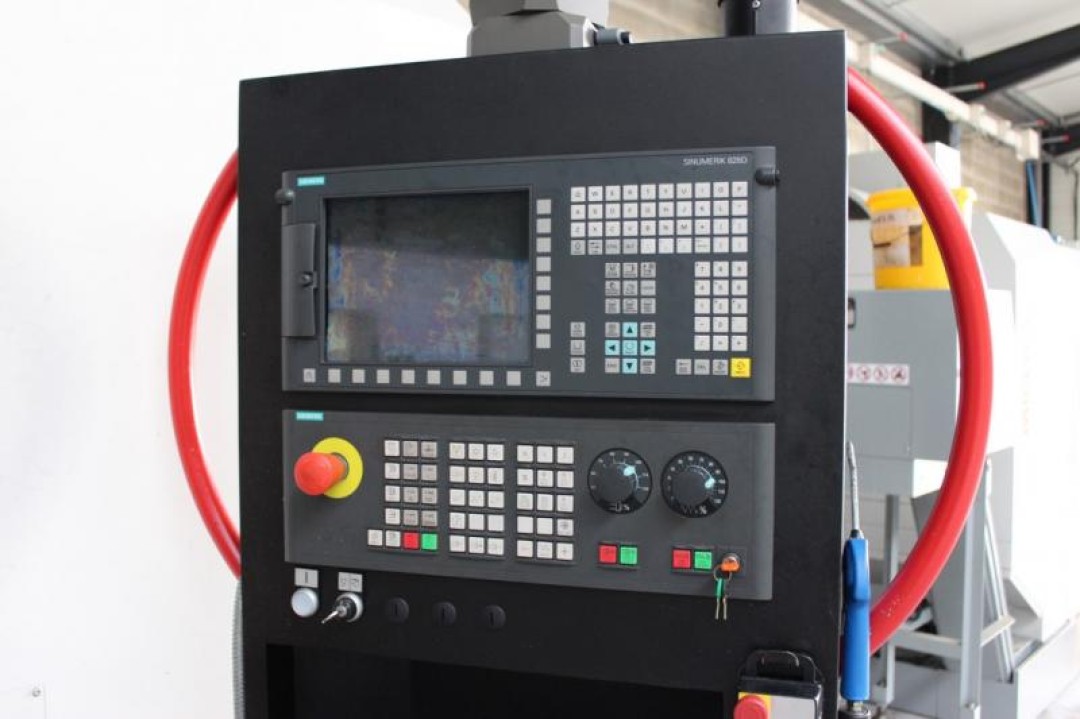

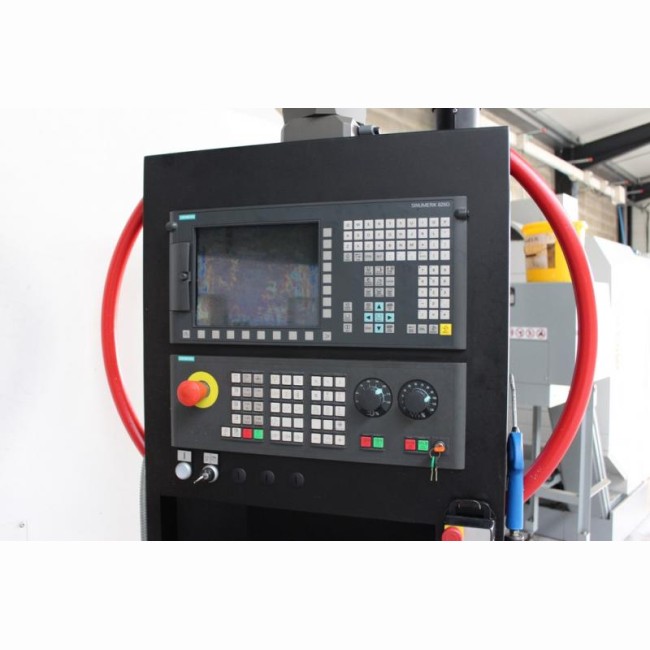

Commande NumériqueSIEMENS 828D
Surface de la table (mm)1200 x 520
Course longitudinale axe X (mm)1000
Course transversale axe Y (mm)560
Course verticale axe Z (mm)550
Type de guidagelinéaire
Distance centre broche / colonne (mm)595
Distance nez de broche / surface table (mm)100 à 650
Hauteur de la table par rapport au sol (mm)870
Rainures (largeur x écartement x nb.) (mm)16 x 80 x 5
Poids admissible sur la table (kg)800
Type de brochemécanique
Vitesse de la broche (tr/min)12000
Cône de brocheISO40
Moteur de broche (Kw)8.7 / 12.75
Avances rapides (X/Y/Z) (m/min)32
Avances de travail (X/Y/Z) (m/min)10
Type de magasina bras
Nombre d’outils24
Temps de changement d’outils (sec)2
Diamètre d’outil max. (mm)125
Longueur d’outil max. (mm)300
Poids d’outil max. (kg)8
Année2016

Equipements

V22
Taraudage rigideen standard
Réfrégiration de la broche par huileoui
Arrosage centre broche 20 baroui
Convoyeur a copeauxoui
manivelle électronique déportéeoui

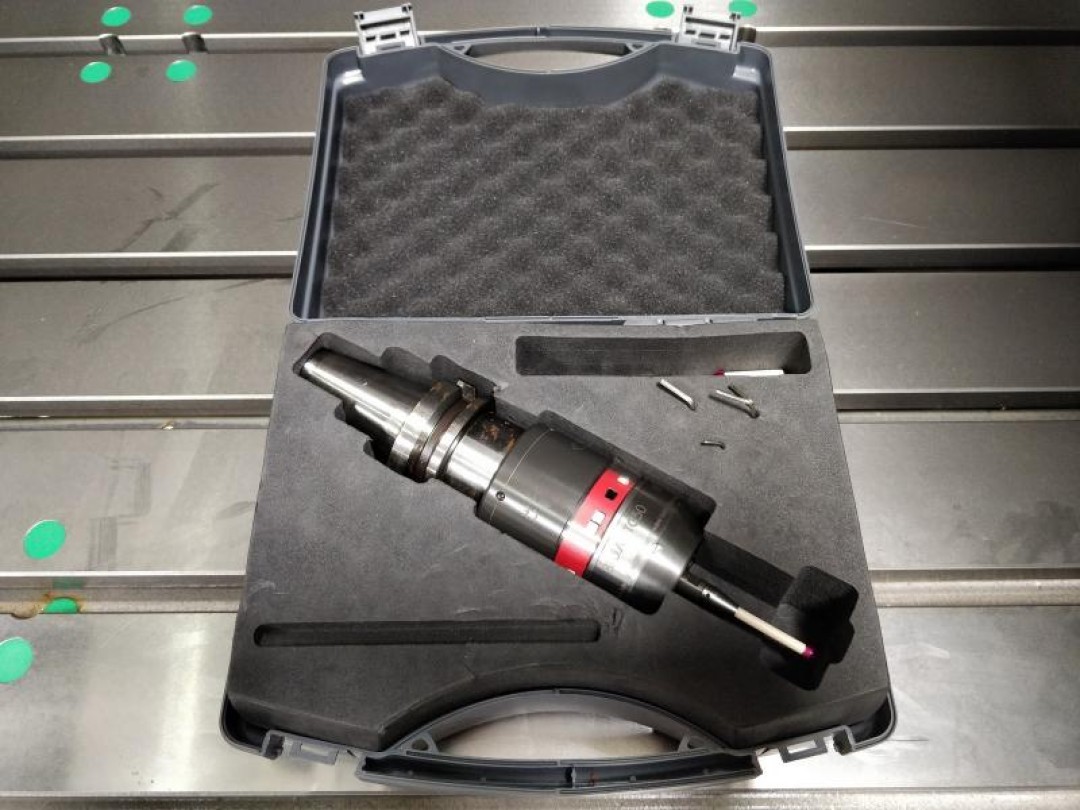

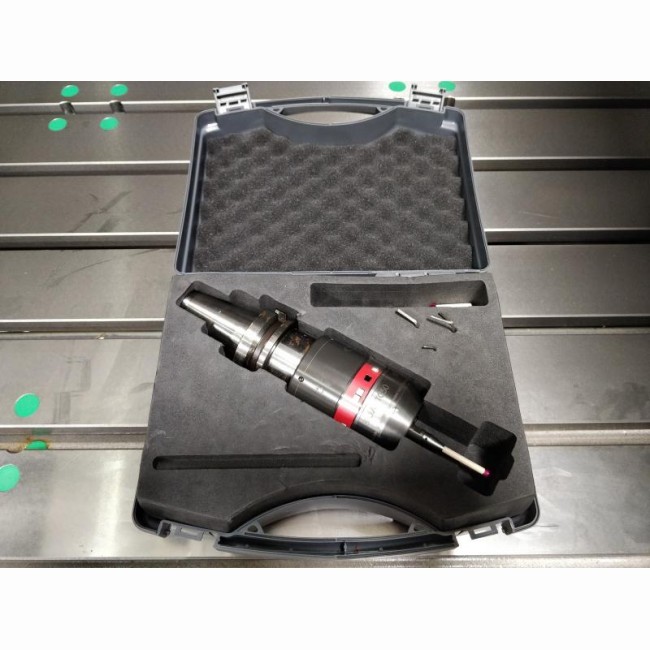

Palpeur pièce BLUM TC50oui

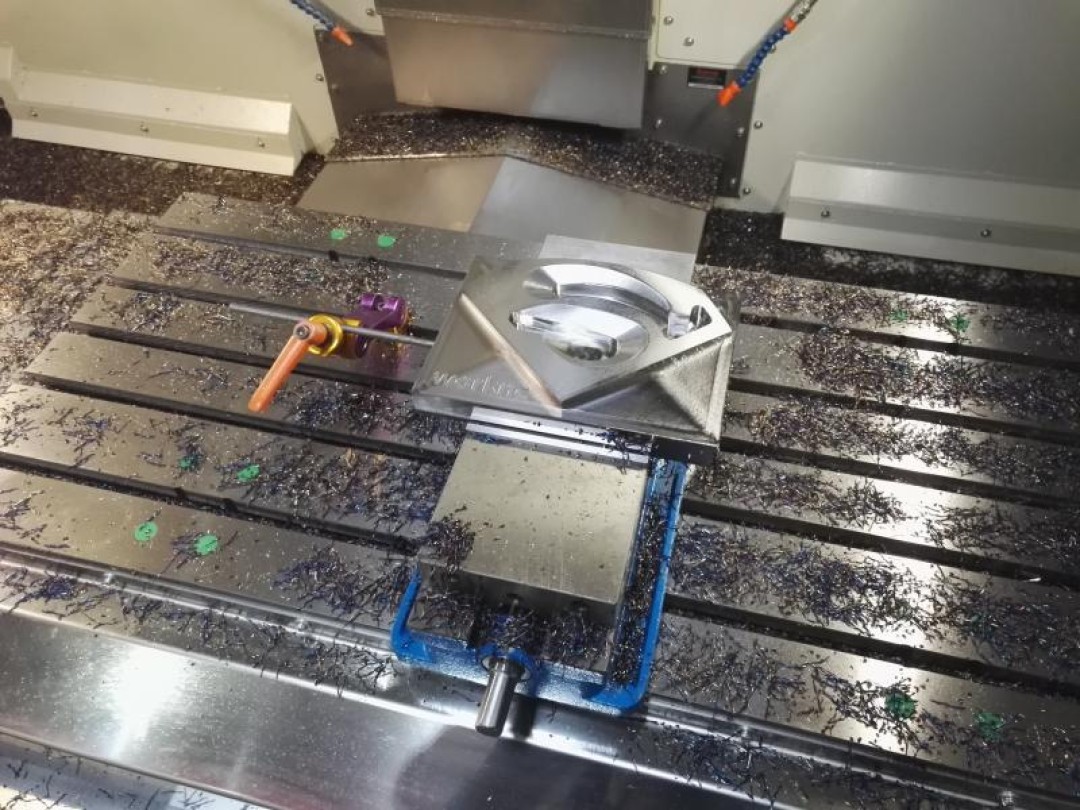

Etau de fraisageen option
Module de sécuritéoui
EMCoui

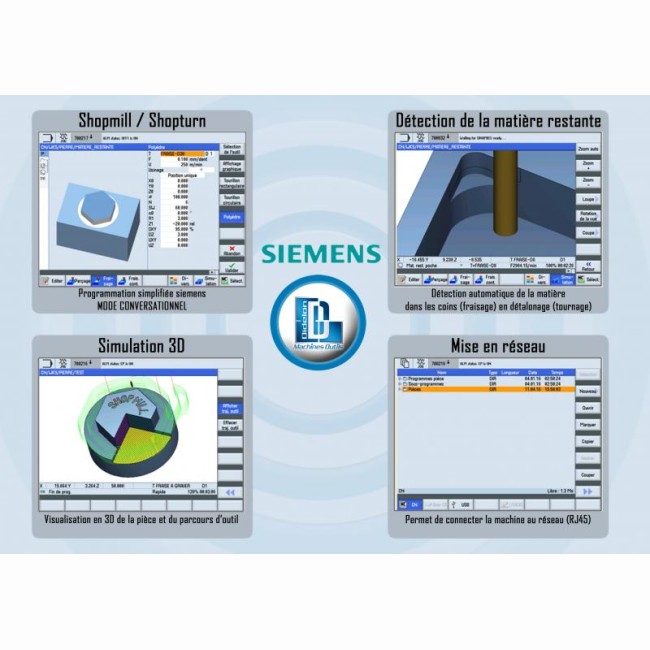

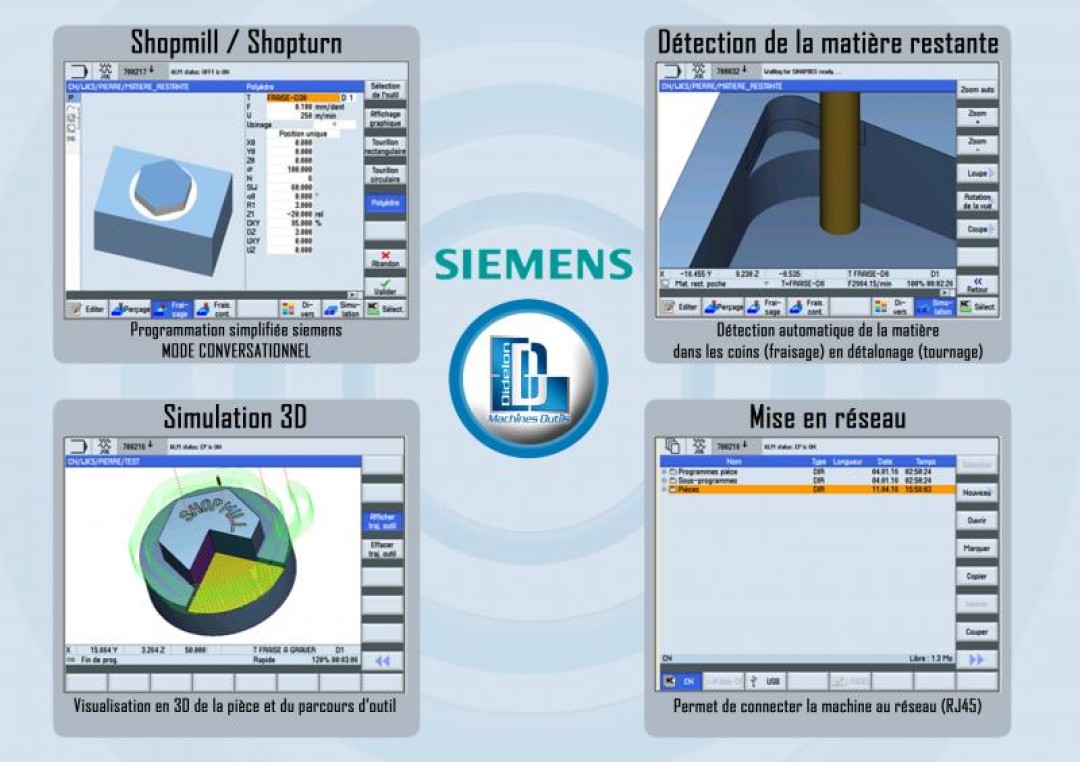

Option siemens: Shopmilloui

Données de la machine

V22
Encombrement (L x l x H) (mm)3230 x 2644 x 2972
Poids (kg)5200
