MICROCUT - VMC1300 - 0011235

Désignation : VMC1300

Référence DMO : 0011235

Marque : MICROCUT

Occasion

En stock



   Fiche technique MICROCUT - VMC1300 - 0011235


Renseignements MICROCUT - VMC1300 - 0011235

DESCRIPTIF

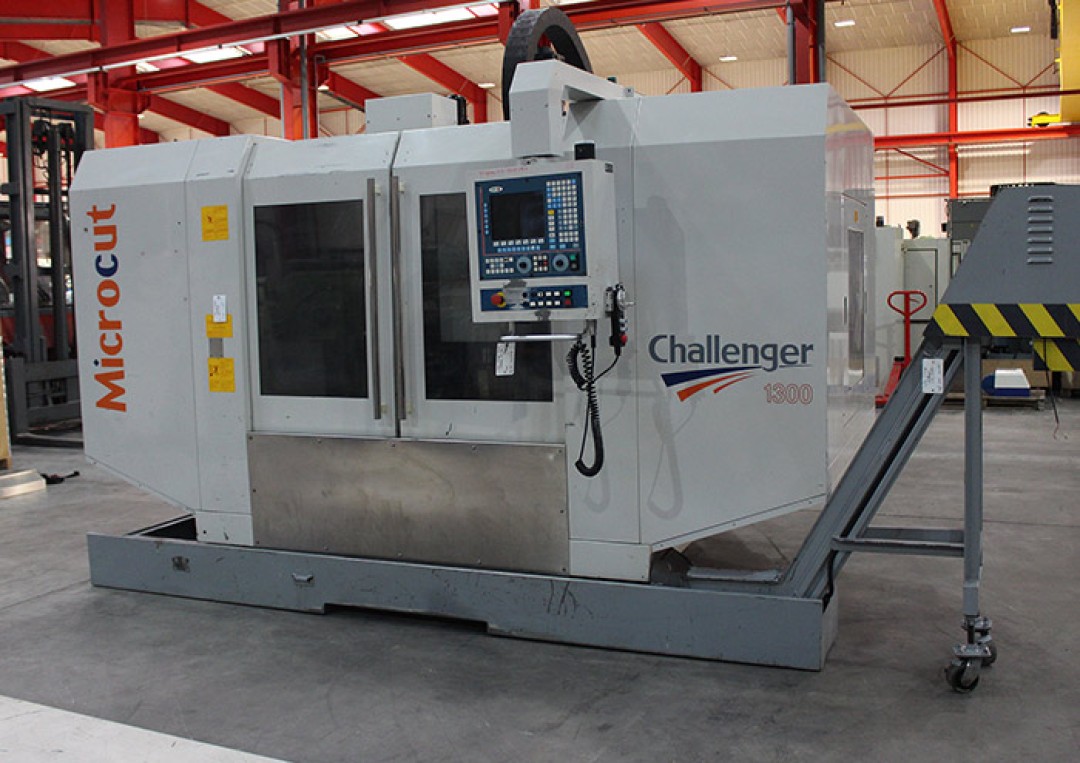

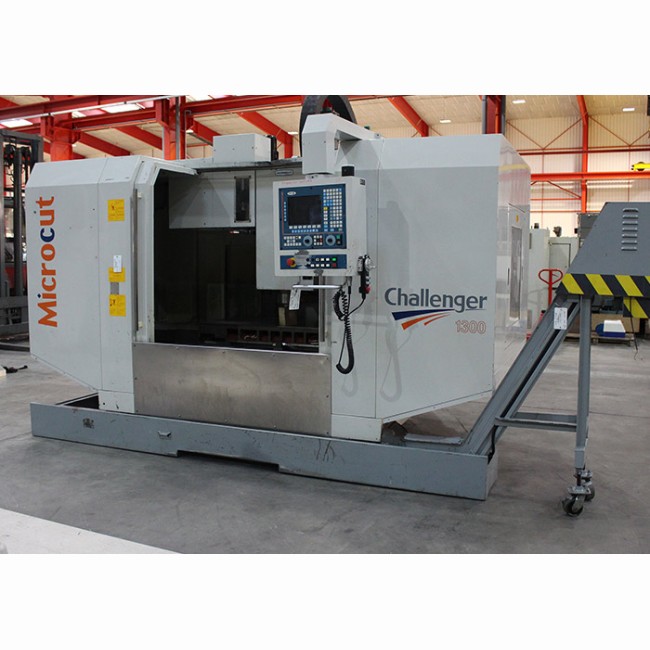

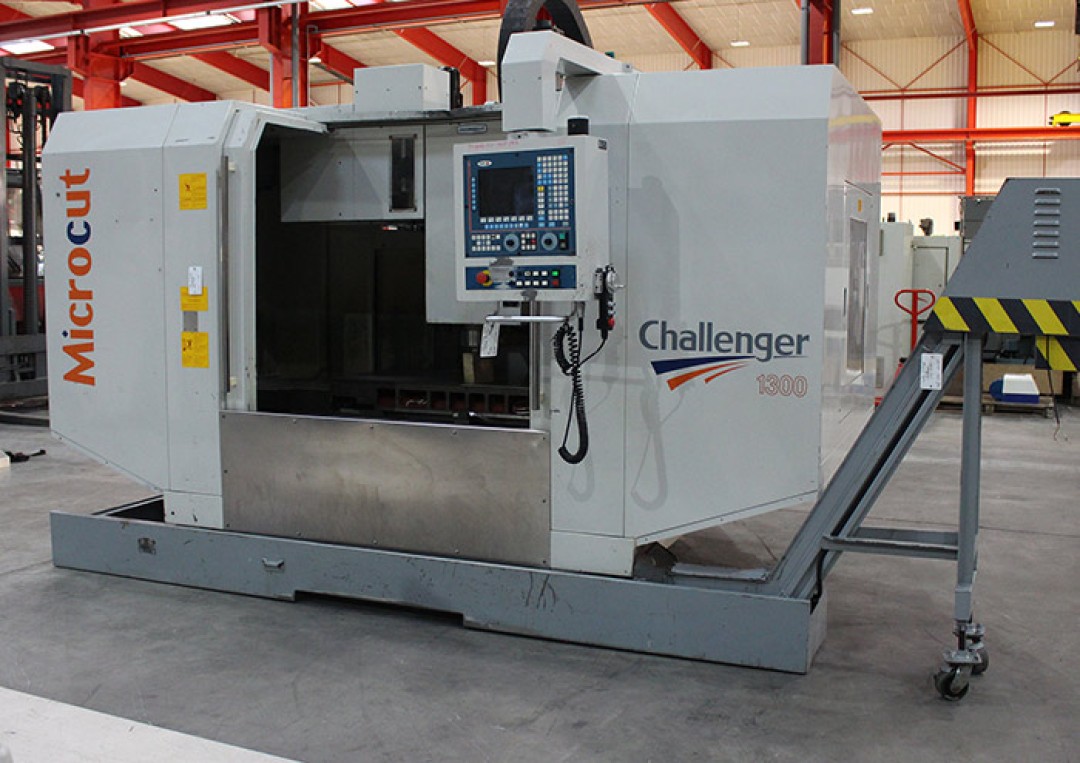

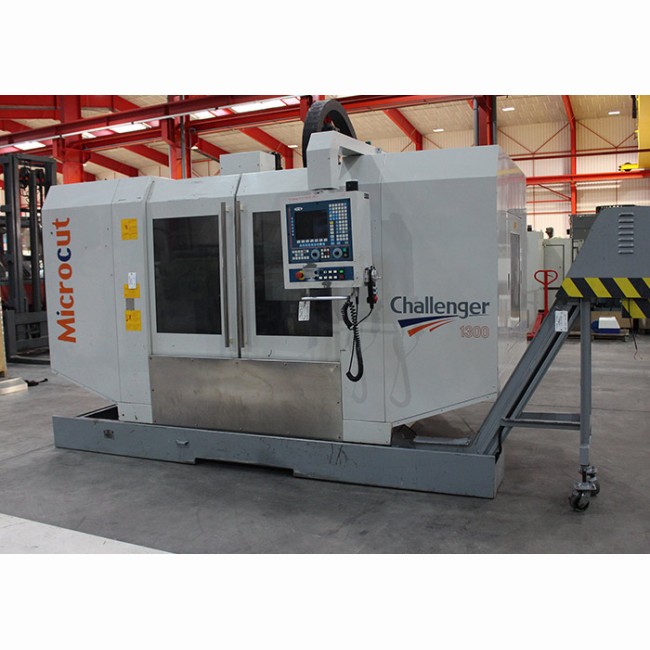

Centre d'usinage vertical d'occasion Microcut VMC1300 d'occasion

Cette machine fait partie de la serie VMC qui constitue la série lourde chez le constructeur micrcocut, avec des guidages prismatiques sur les 3 axes et une broche coupleuse.

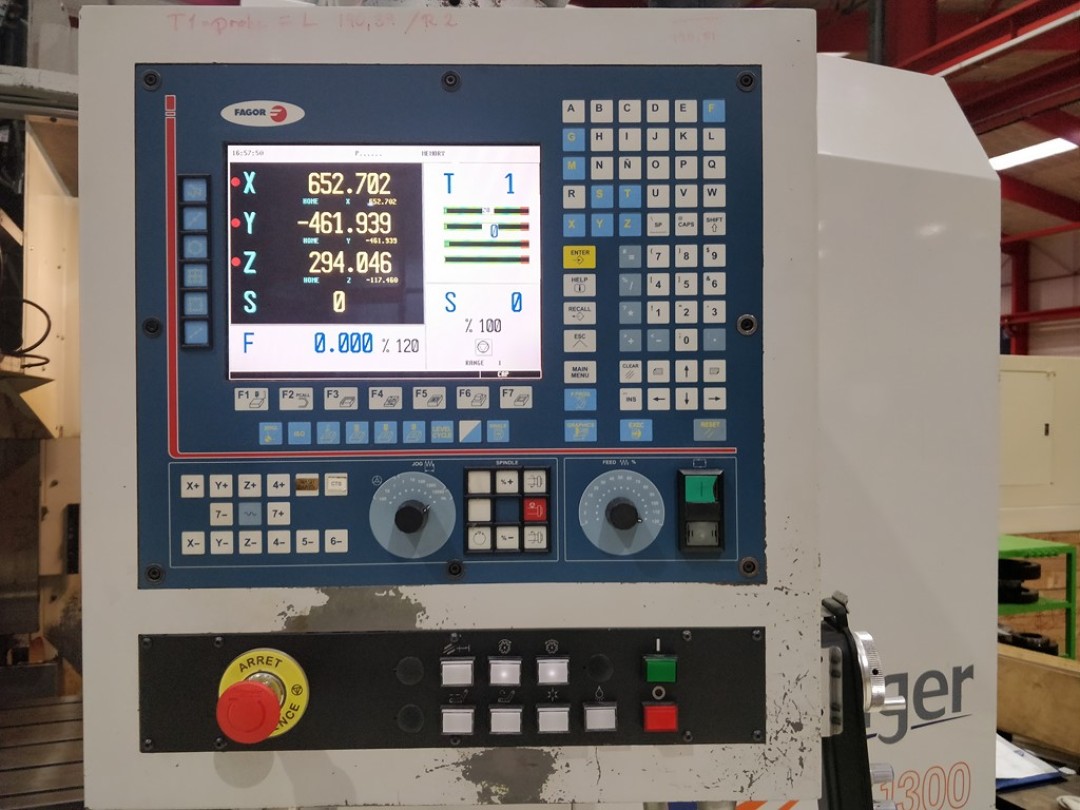

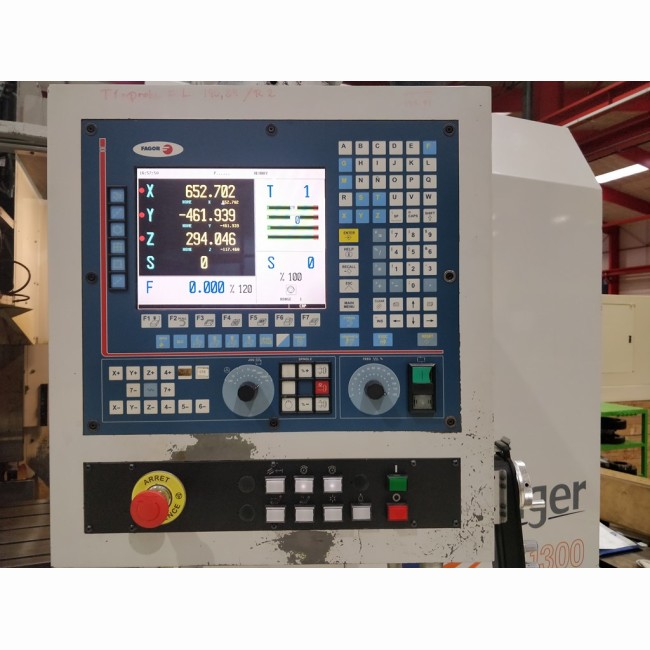

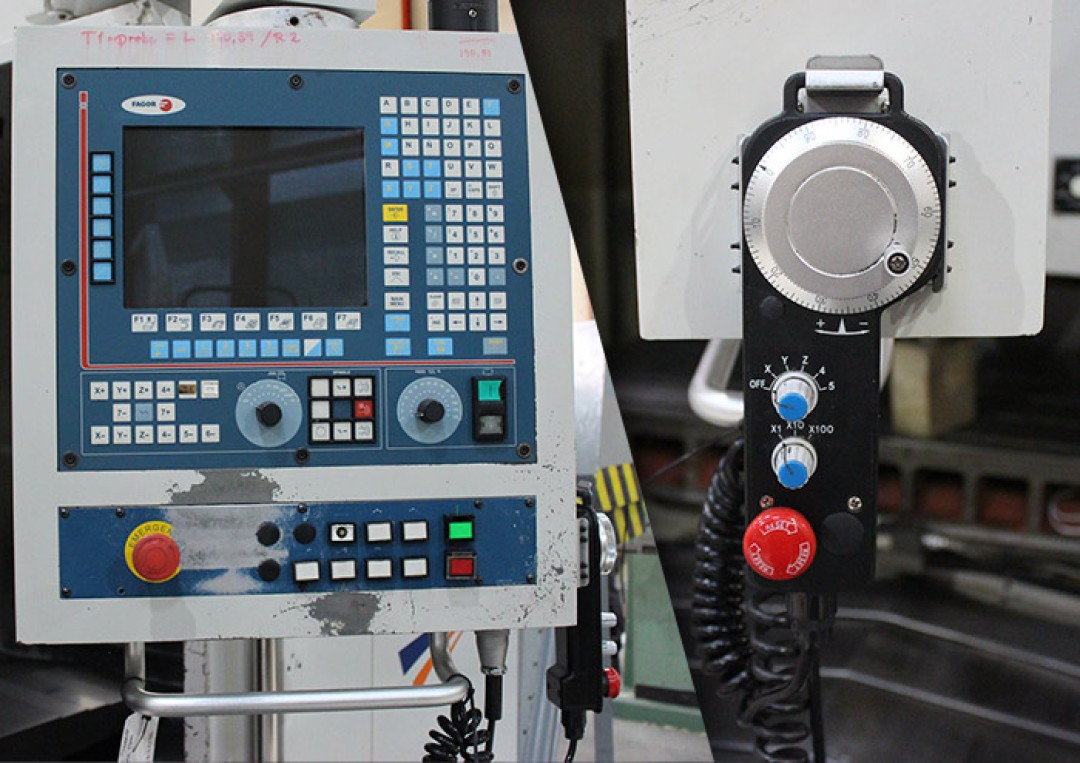

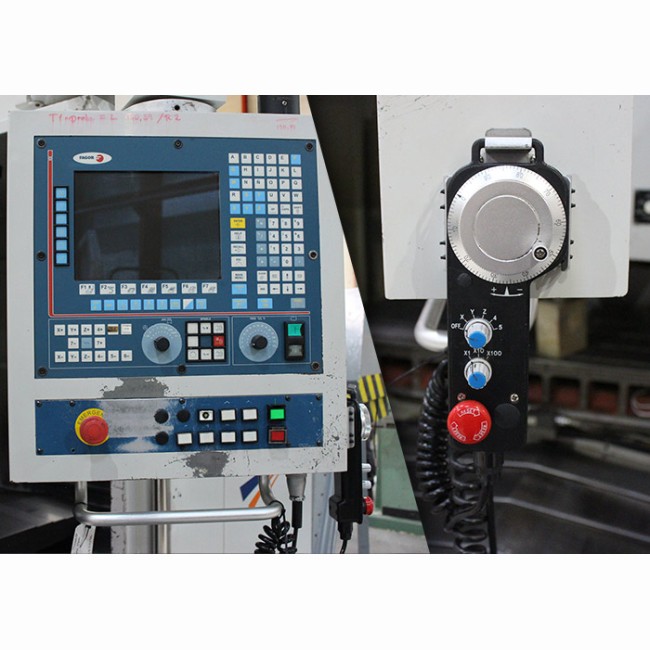

Equipée d'une commande numérique Fagor 8055 intuitive et facile d'utilisation, cette machine est adaptée pour la réalisation de pièces unitaires et petites series grâce au mode conversatonnel, tout comme aus series plus importantes avec la programmation ISO.

Cette machine se caractérise par:

  • Des courses importantes avec 1300mm sur le longitudinal et surtout un transversal de 710mm
  • Un bati en fonte de mehanite largement dimensionné par la métahode de calcul des éléments finis, puis stabilisé aoprès coulée pour libérer les contraintes mécaniques
  • Des guidages prismatiques trempés puis rectifiés avec de la turcite type B de rapportée.

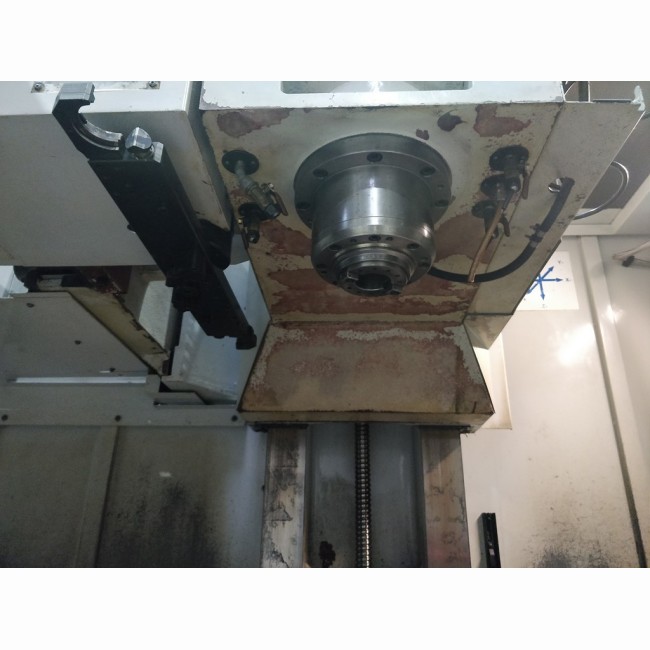

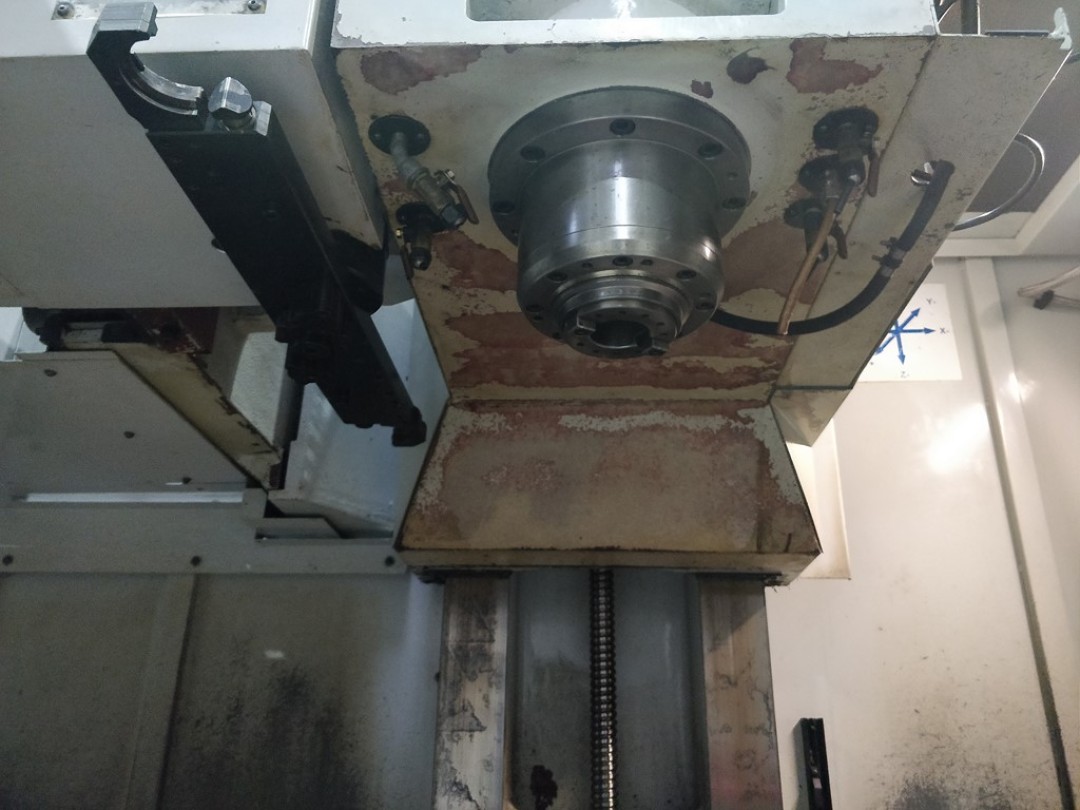

  • Une broche mécanique en cone #40 avec une rotation de 10.000tr/min

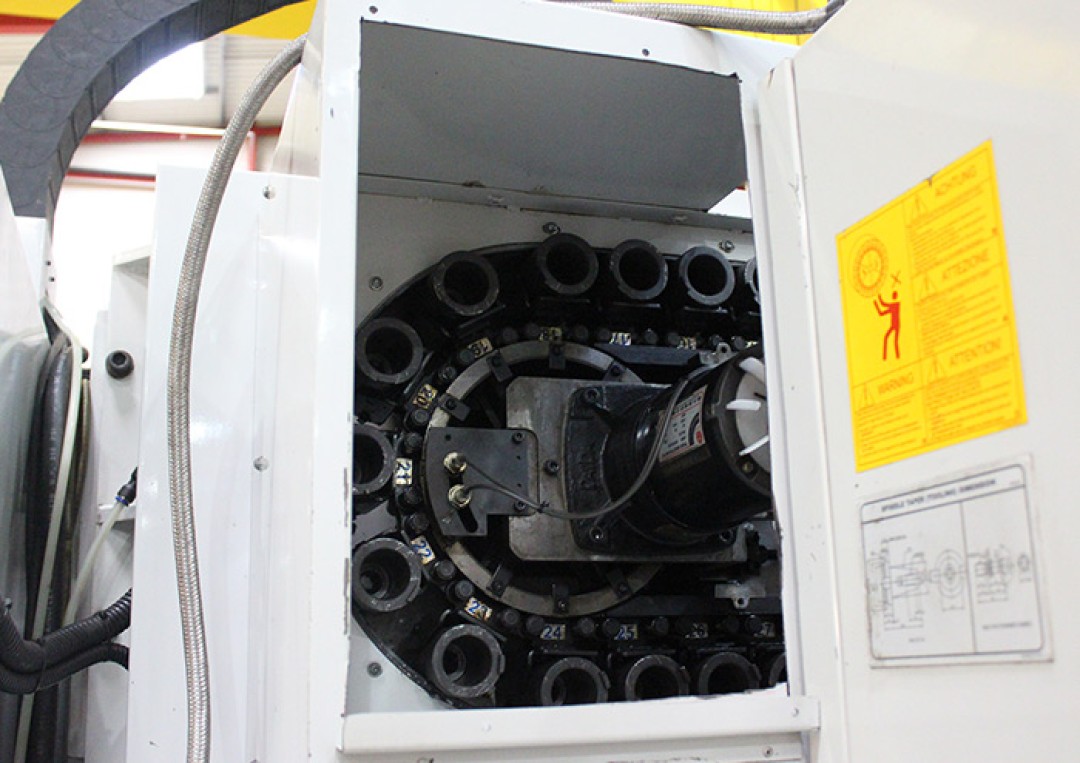

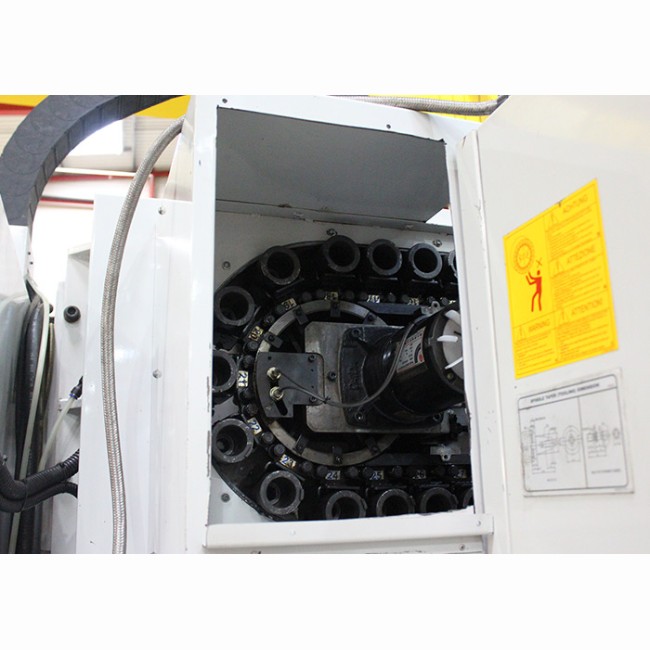

  • Un magasin automatque de changement d'outil a bras d'une capacité de 32 postes
  • Un contrepoinds pneumatique situé à l'arriere de la colonne

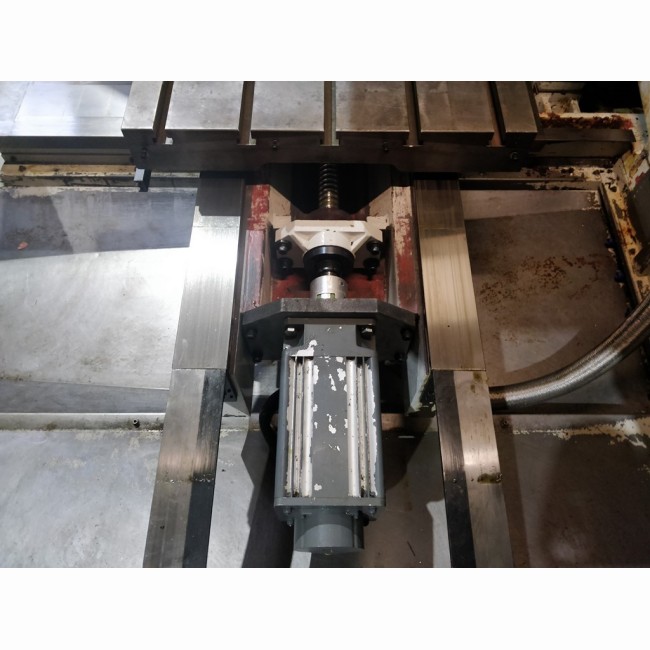

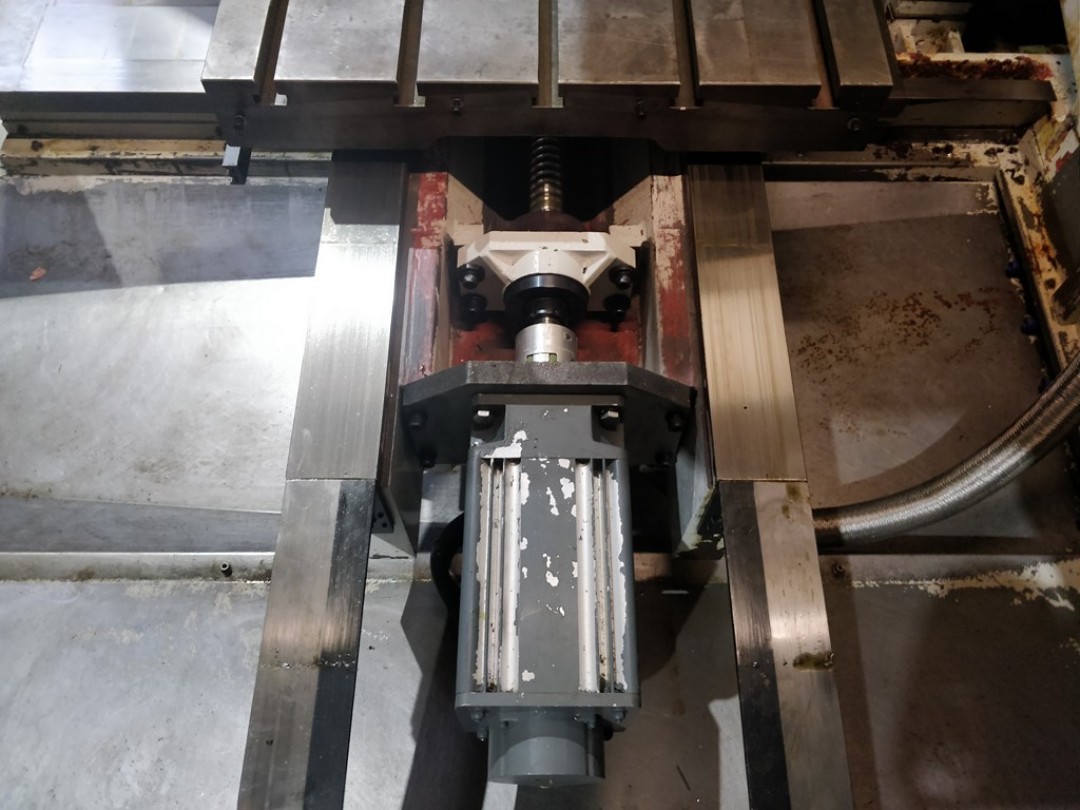

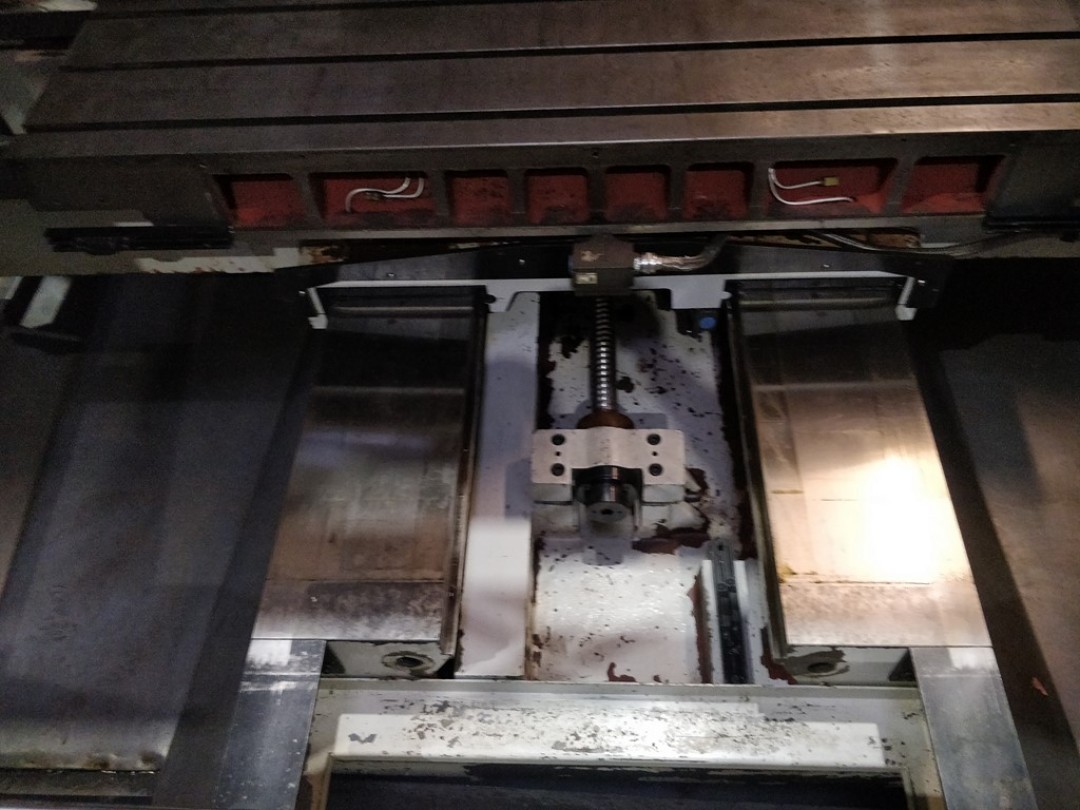

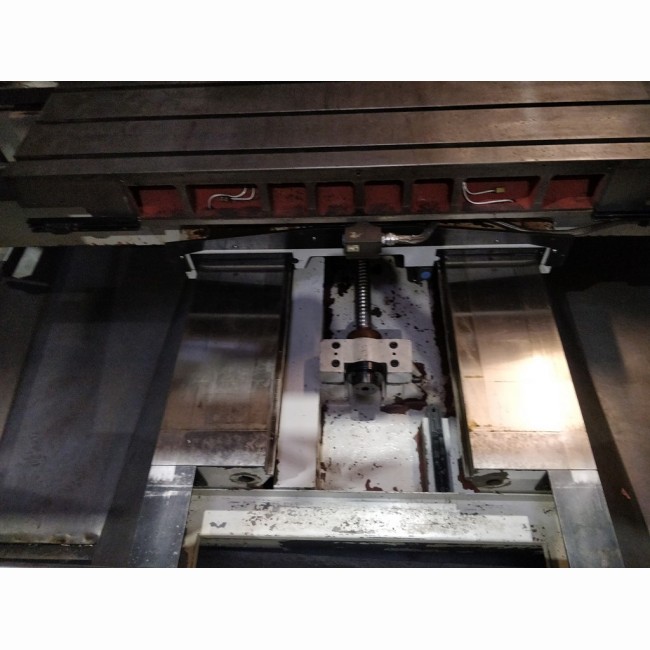

  • Des moteurs fagors montés en direct sur les vis a billes sur les 3 axes

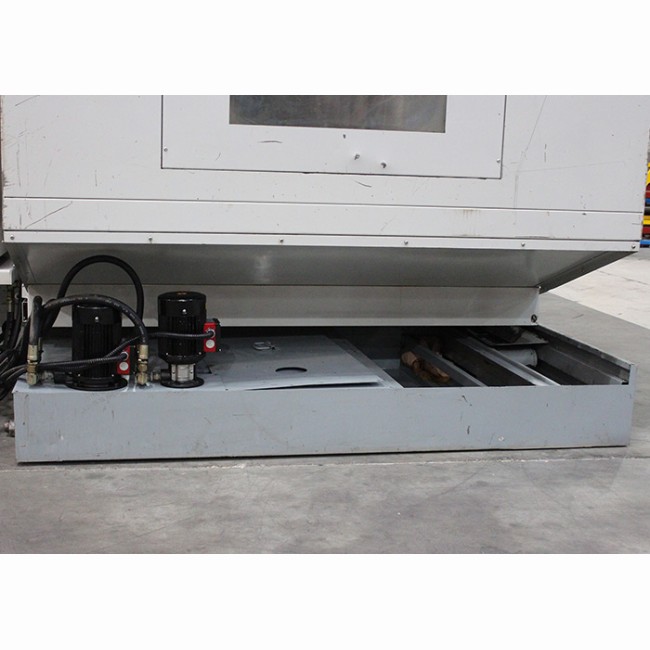

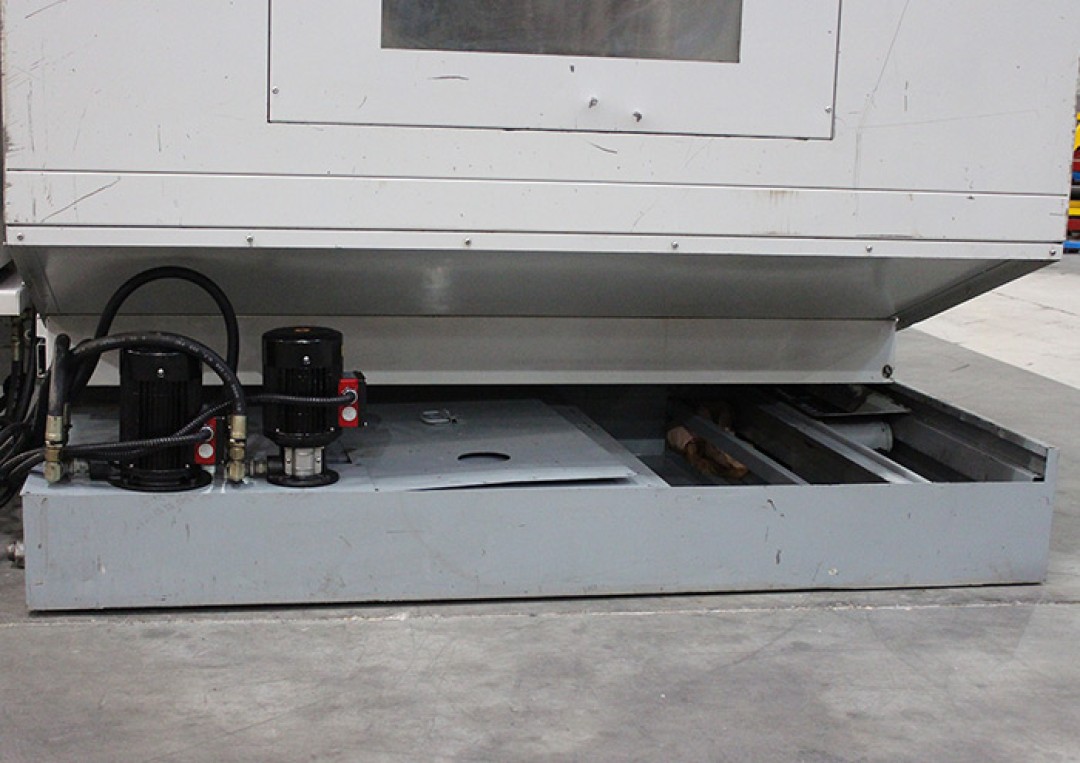

  • Des bacs d'arrosages volumineux situés en partie basse de la machine

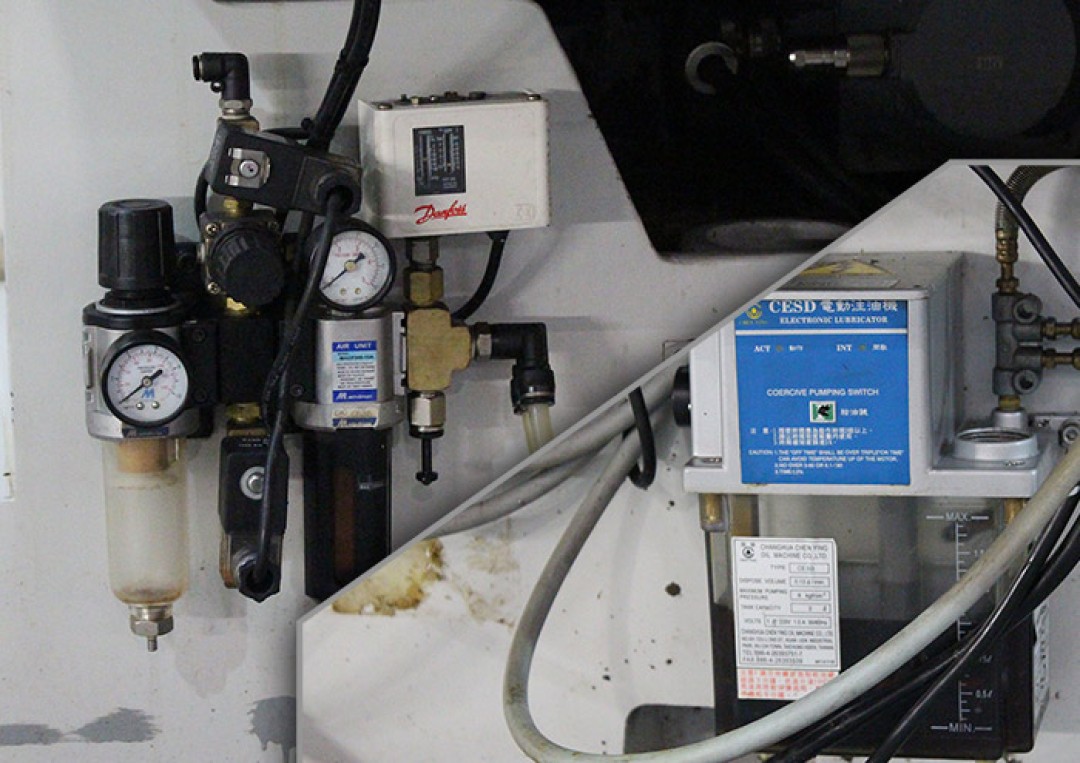

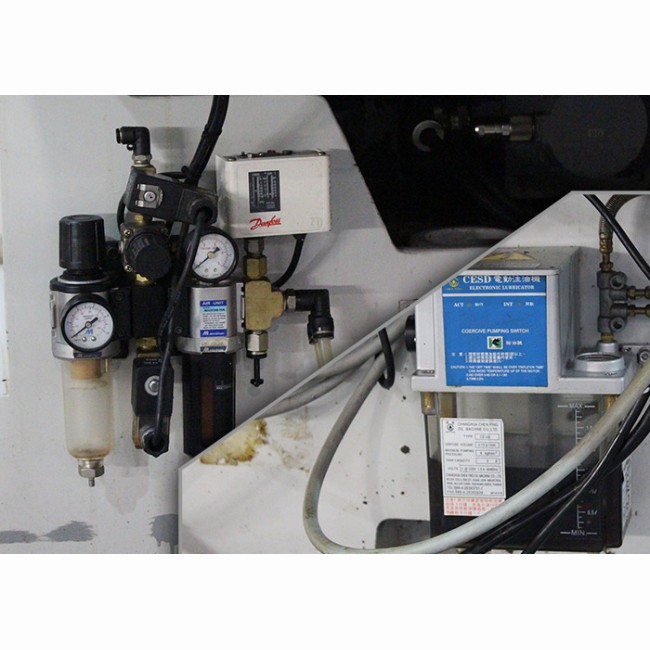

  • Une centrale de graissage centralisée et automatique pour lubrification des axes
  • Une lampe éclairant la zone de travail
  • Une protection telescopique sur les 3 axes
  • Une cartérisation intégrale de la machine, avec larges portes équipées de contact de sécurités

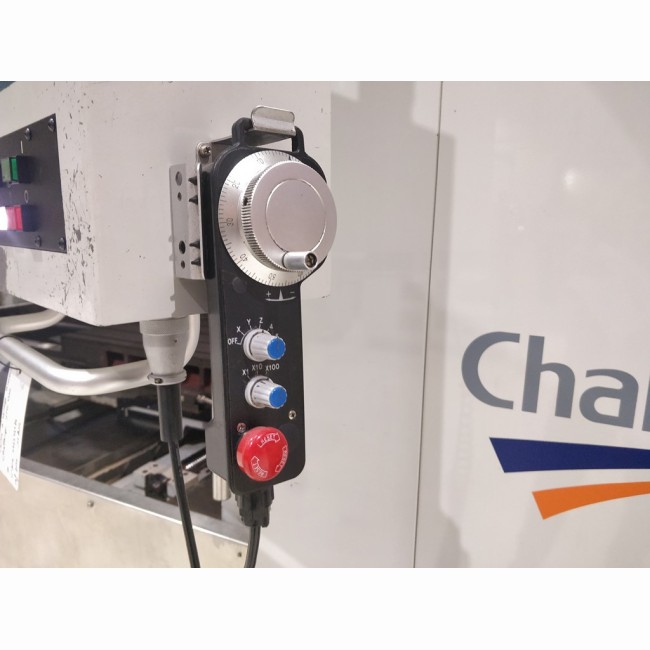

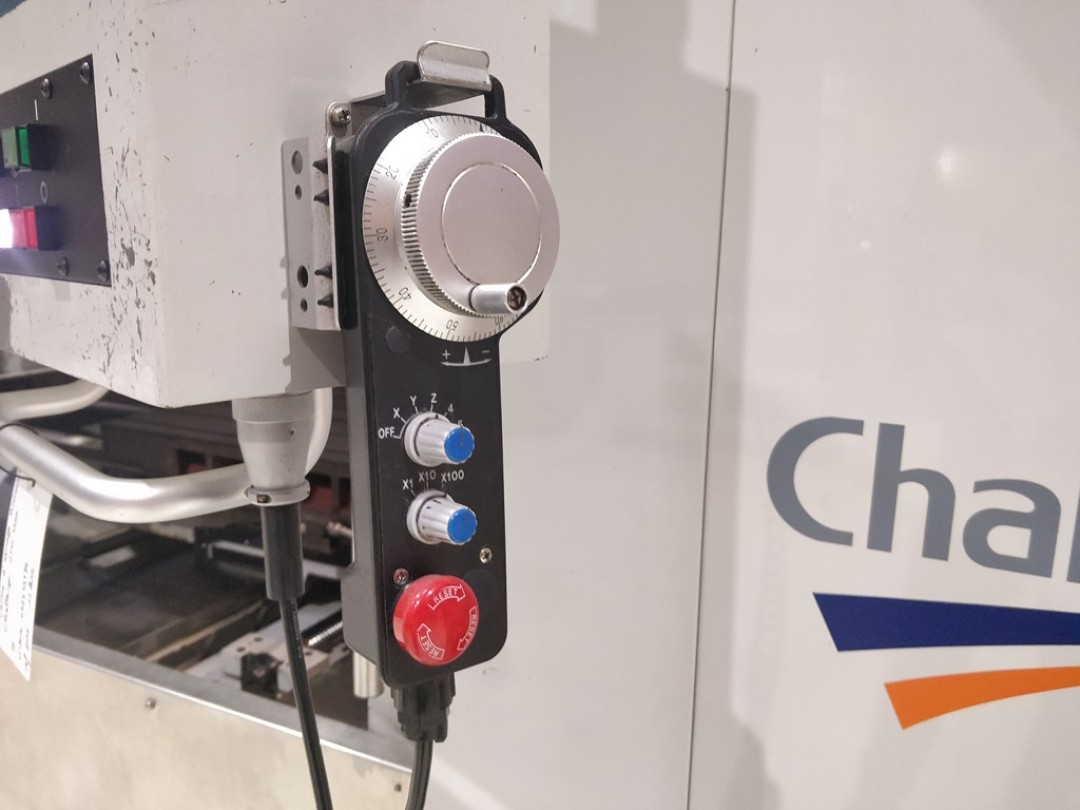

  • Une manivelle électronique déportée
  • Un convoyeur a copeaux a chaine
  • Une centrale d'arrosage centre broche 20 bars

Caractéristiques techniques

VMC1300
Commande Numériquefagor 8055

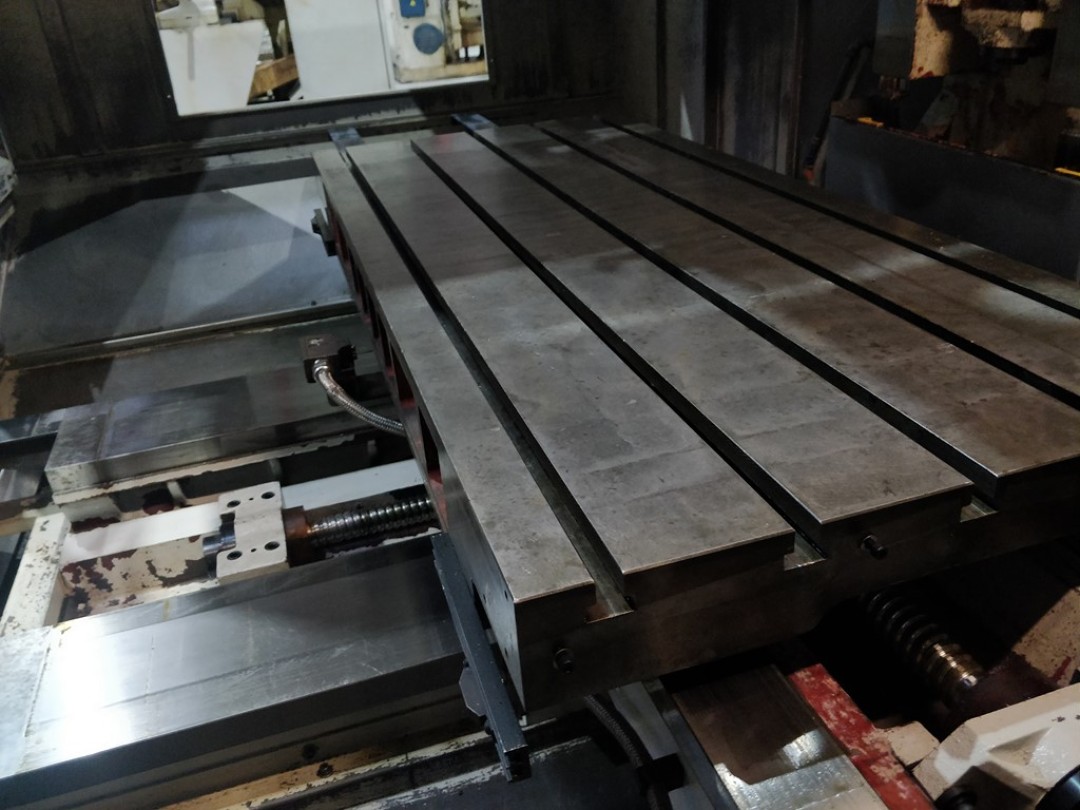

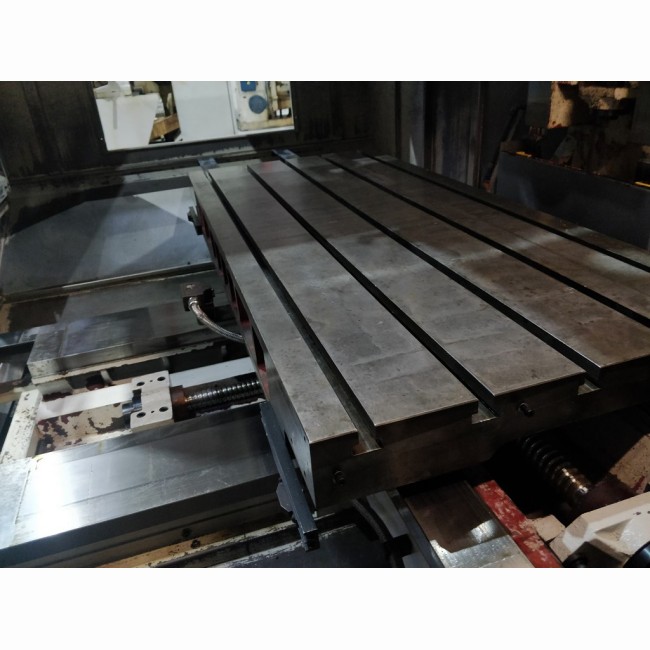

Surface de la table (mm)1500 x 660
Course longitudinale axe X (mm)1300
Course transversale axe Y (mm)710
Course verticale axe Z (mm)710
Type de guidageprismatique
Distance nez de broche / surface table (mm)120 à 830
Hauteur de la table par rapport au sol (mm)880
Rainures (largeur x écartement x nb.) (mm)18 x 135 x 5
Poids admissible sur la table (kg)1200
Type de brochemécanique
Vitesse de la broche (tr/min)10000
Cône de brocheBT40
Moteur de broche (Kw)11 / 15
Avances rapides (X/Y/Z) (m/min)24 / 24 / 24
Avances de travail (X/Y/Z) (m/min)10 / 10 /10
Type de magasina bras
Nombre d’outils32
Temps de changement d’outils (sec)4
Diamètre d’outil max. (mm)120
Longueur d’outil max. (mm)300
Poids d’outil max. (kg)7
Puissance installée (Kva)35
Année2005

Equipements

VMC1300
Taraudage rigideen standard
Arrosage centre broche 20 barsoui
Convoyeur a copeauxoui
Etau de fraisageen option

Données de la machine

VMC1300
Encombrement (L x l x H) (mm)3400 x 3200 x 3000
Poids (kg)7800
