Centre d’usinage vertical 3 axes Retour à la page précédente

M760
M760
M760
M760
M760
M760

MICROCUT - M760 - 11627

Désignation : M760

Référence DMO : 11627

Marque : MICROCUT

Neuf

En stock



   Fiche technique MICROCUT - M760 - 11627


Renseignements MICROCUT - M760 - 11627

DESCRIPTIF

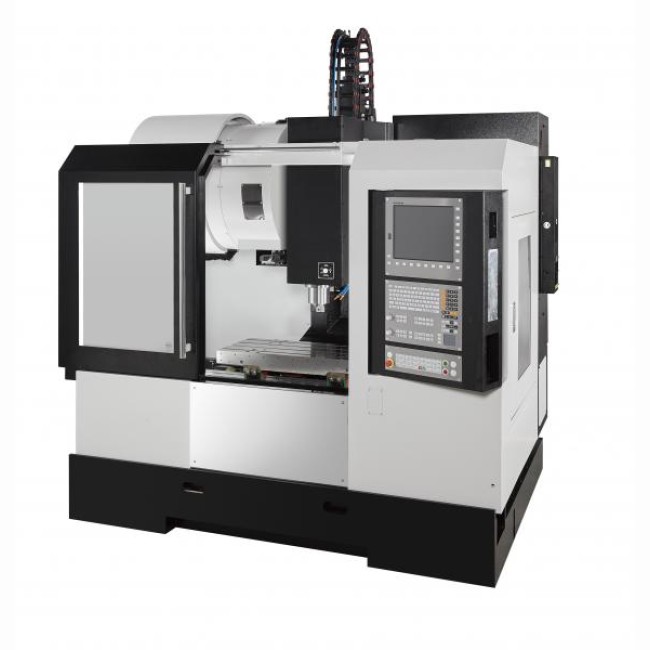

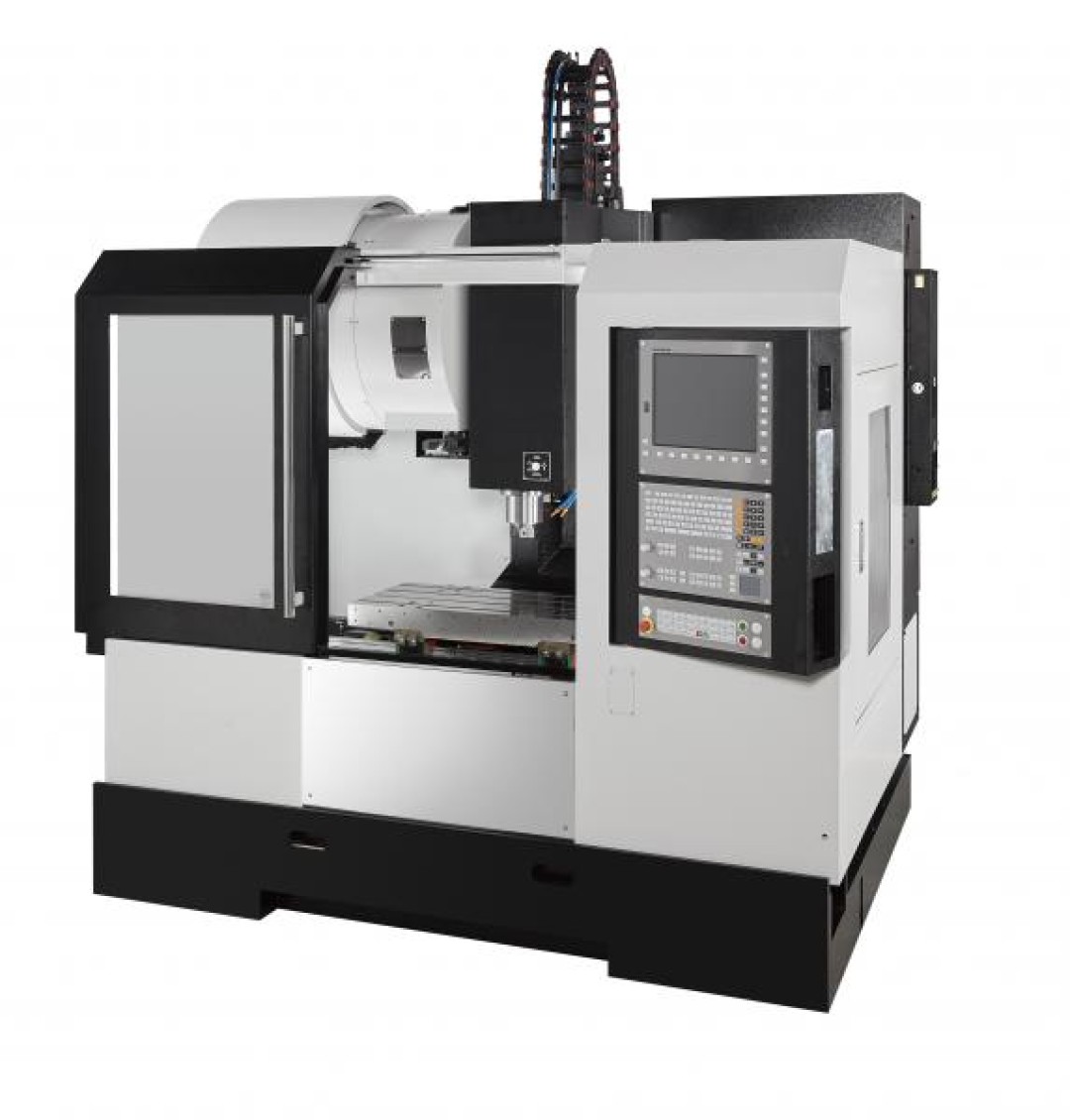

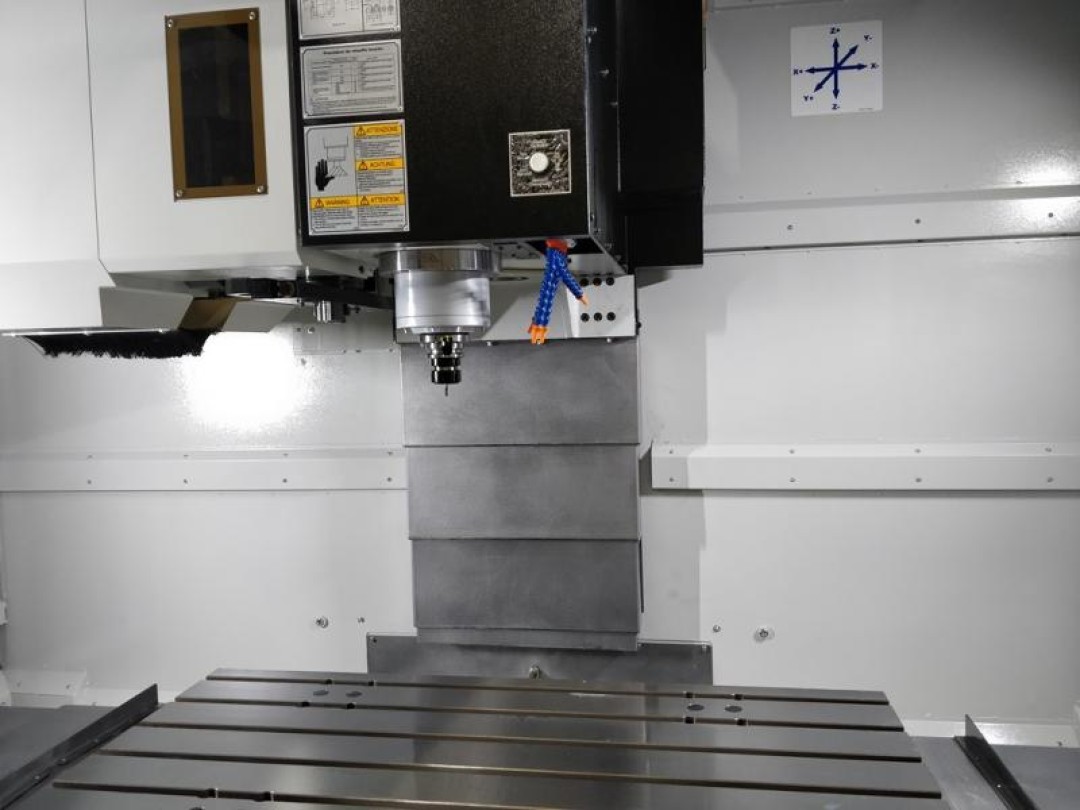

Le centre d'usinage vertical 3 axes Microcut M760 est le bestseller de la gamme.

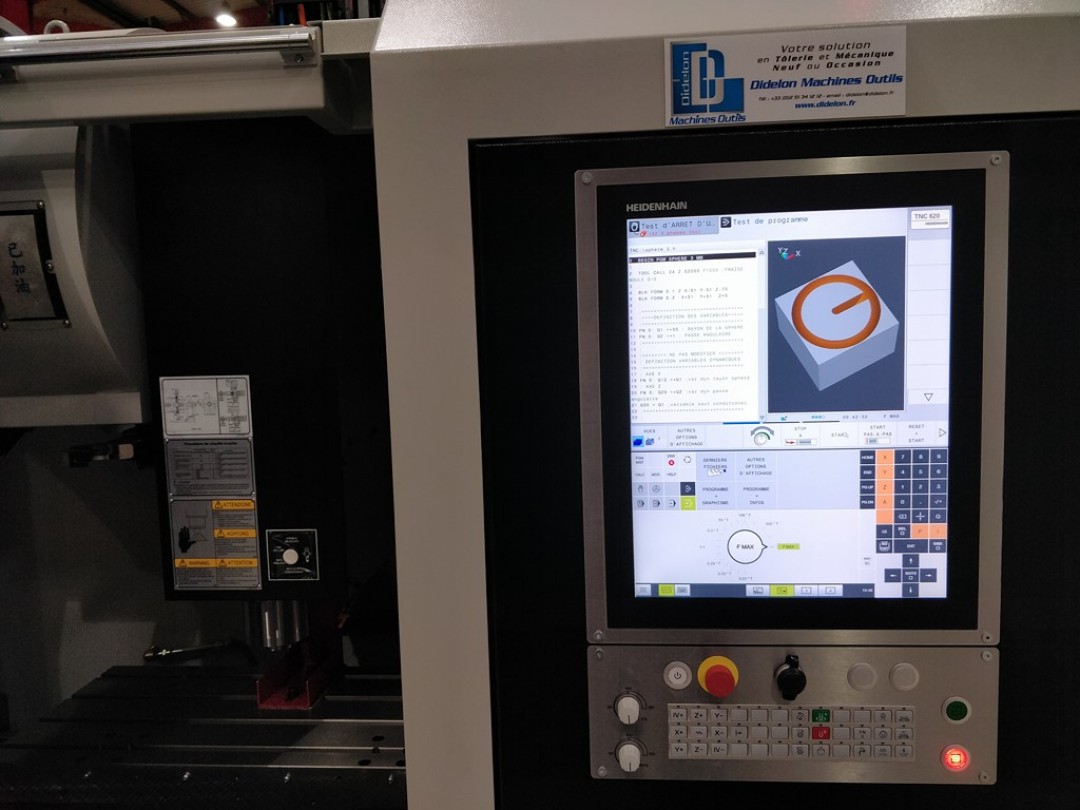

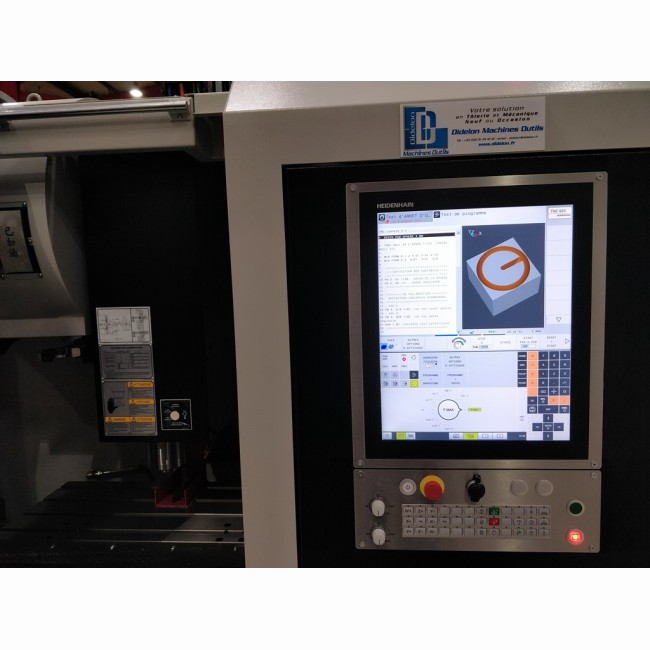

Cette machine avec commande numérique HEIDENHAIN TNC620 avec un très large écran tactile multitouch de 19''

Les courses de 760 x 440 x 460mm permettent de réaliser un large spectre de pièces, tant pour du travail unitaire que de série.

Cette machine ser caractérise par:

  • Une conception simple mais efficace et surtout robuste

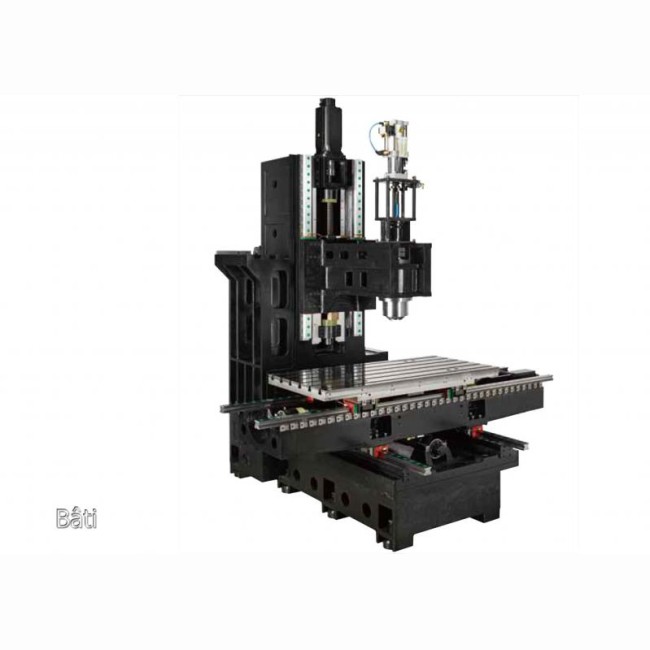

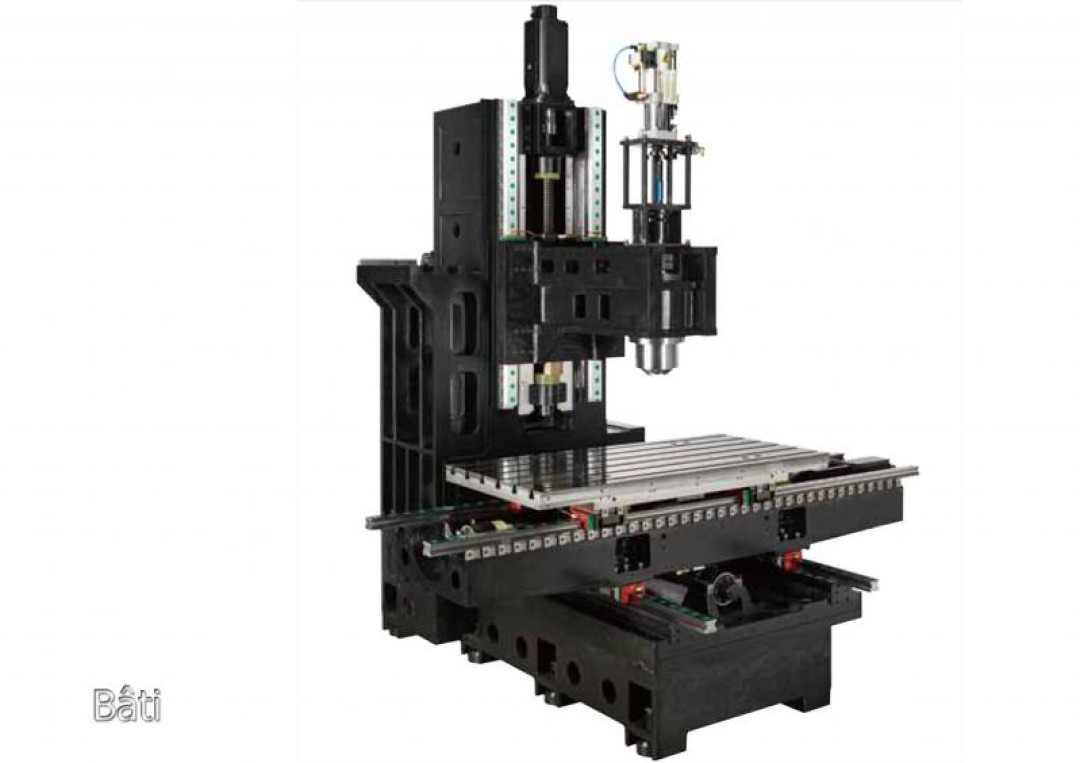

  • Un  bati en fonte de méhanite largement dimensionné et étudié par éléments finis. La colonne, table et bati table ont tous été traités puis stabiliés afin de libérer ls contraintes mécaniques.
  • Des guidages linéraies sur les 3 axesde type rails à billes avec patin de guidage à recirculation. Les vis à billes de classe C3 sont à montage précontraint ( pour maîtriser la dilatation ) et sont en couplage direct avec leur servomoteur.

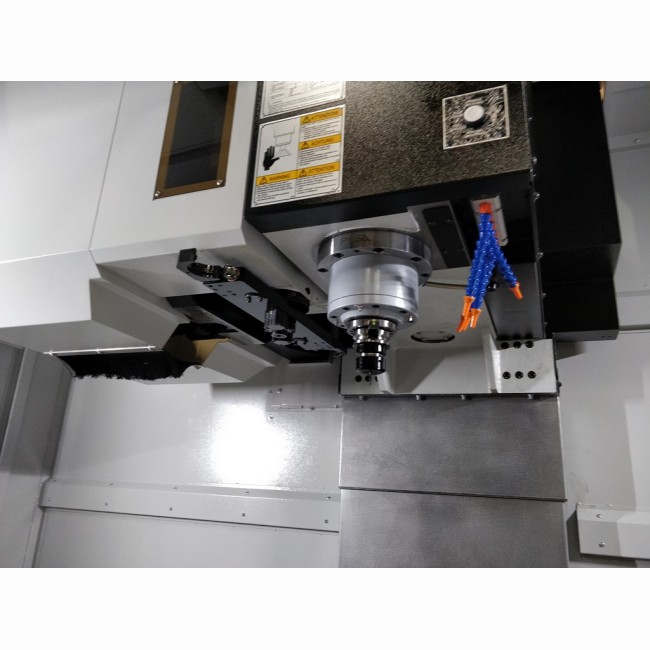

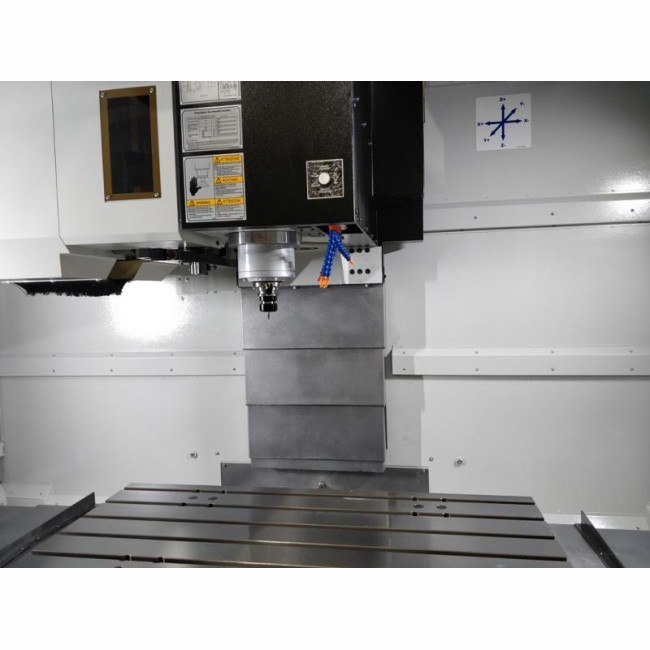

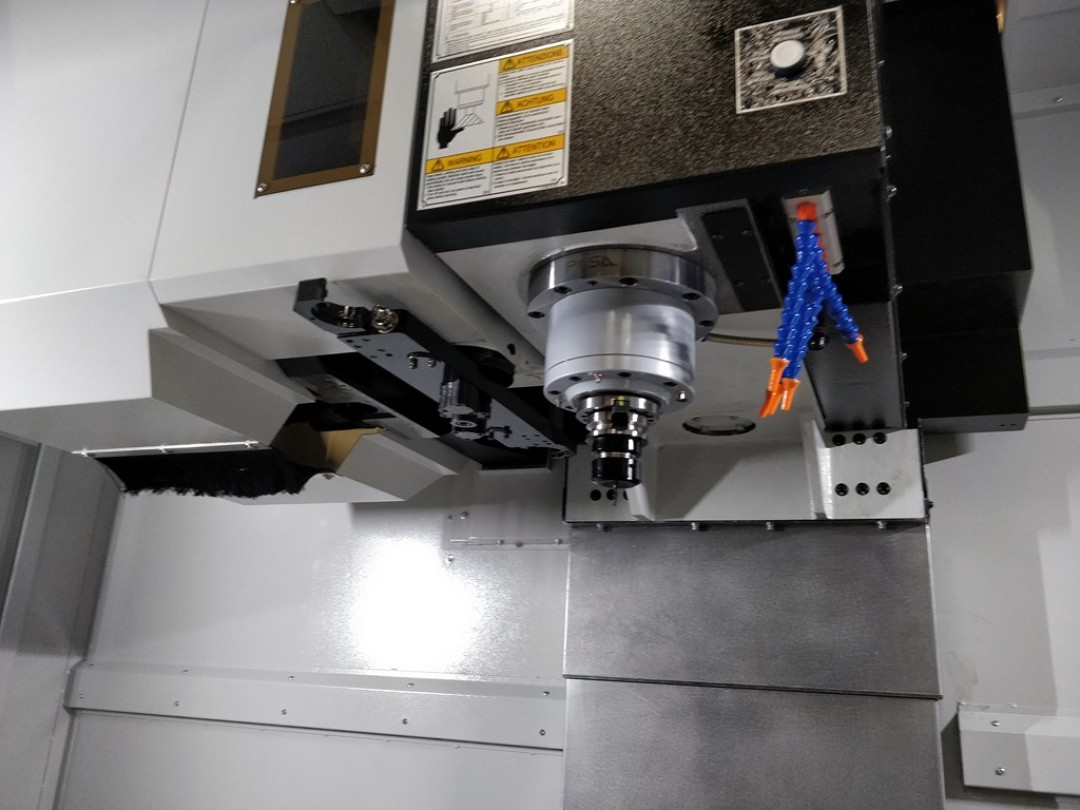

  • Une broche mécanique 10.000tr/min équipée d' un système de contrôle de stabilité de la température de fonctionnement.
  • Un moteur de broche Heidenhain 10/14Kw
  • Un magasin d' outil a bras 30 postes
  • Une manivelle électronique HR510 facilitant les opérations de réglages, jauges...
  • Un convoyeur a copeaux
  • Un arrosage centre broche 20 bars avec reservoire indépendant
  • Un deshuileur pour séparé l'huile de graissage du lubrifiant de coupe
  • Un pistolet de nettoyage

Caractéristiques techniques

M760
Commande NumériqueHeidenhain TNC620
Surface de la table (x mm)900 x 410
Course longitudinale axe X (mm)760
Course transversale axe Y (mm)440
Course verticale axe Z (mm)460
Type de guidageLinéaire
Distance nez de broche / surface table (de à mm)120 à 580
Hauteur de la table par rapport au sol (mm)820
Rainures (largeur x écartement x nb.) (mm)18 x 100 x 4
Poids admissible sur la table (kg)350
Type de brochemécanique
Vitesse de la broche (tr/min)10000
Cône de brocheISO 40
Puissance moteur de broche Siemens 1PH8105 (Kw)10 / 14
Avances rapides (X/Y/Z) (m/min)30 / 30 / 30
Type de magasina bras
Nombre d’outils30
Diamètre d’outil max. (mm)125
Longueur d’outil max. (mm)300
Poids d’outil max. (kg)8
Taille de l'écran19''
Couple moteur de broche (Nm)63,7 / 89,1

Equipements

M760
Taraudage rigideen standard
Arrosage centre broche 20 barsoui
Convoyeur a copeauxoui
manivelle electronique déportéeoui
Etau de fraisageen option
magasin 30 outils a brasen standard
Pistolet de nettoyageoui
Deshuileuroui
Kit outillage de demarrageen option

Données de la machine

M760
Encombrement (L x l x H) (mm)2200 x 2050 x 2500
Poids (kg)4350
