ARROW - Router série R

Désignation : Router série R

Référence DMO :

Marque : ARROW

Neuf

Sur commande



Brochure ARROW - Router série R    Fiche technique ARROW - Router série R


Renseignements ARROW - Router série R

DESCRIPTIF

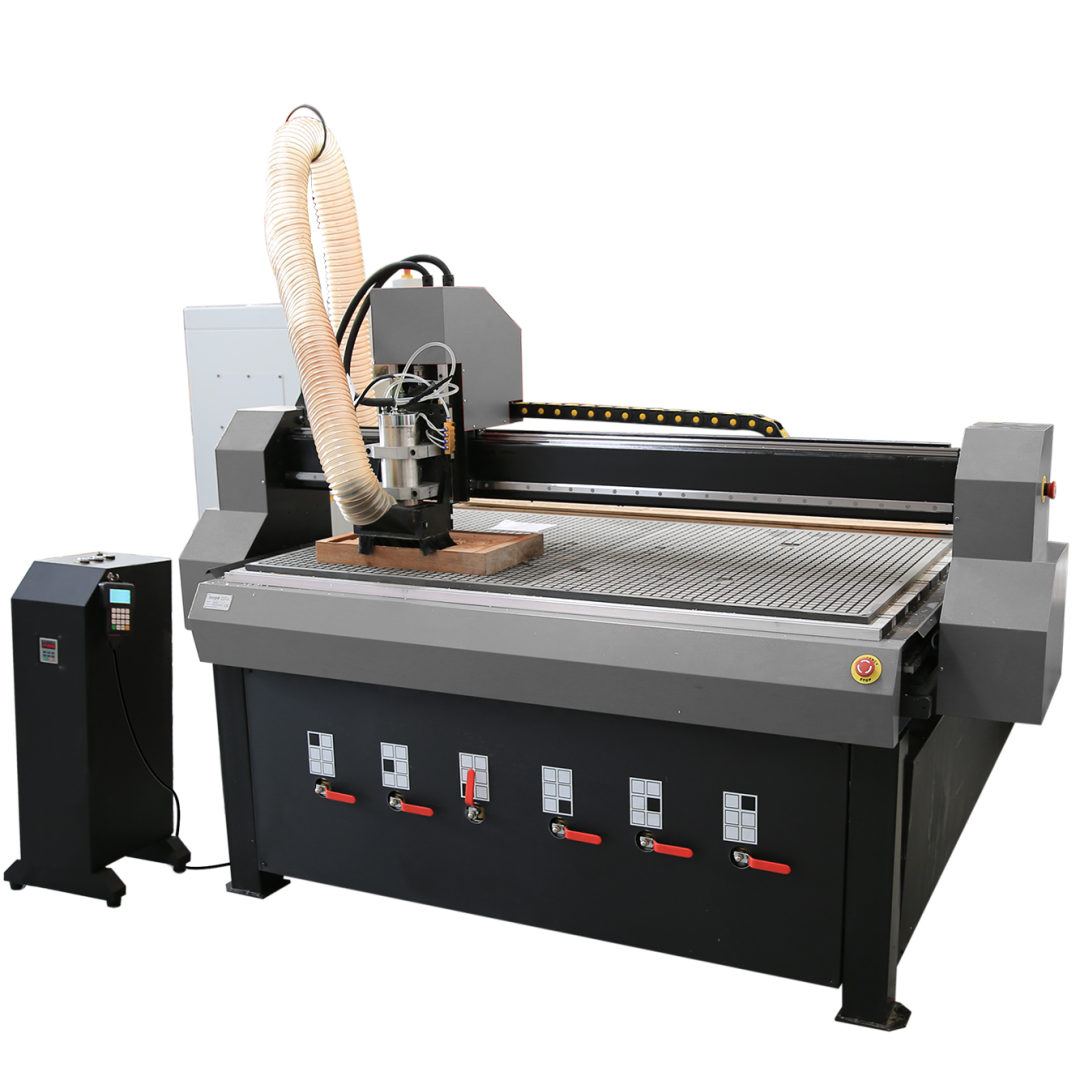

Fraiseuse CN ARROW type Router série R

     Machines polyvalentes permettant la découpe et le fraisage à haute vitesse dans les matières composites, non-ferreuses, bois et dérivés. Cinq dimensions de table disponibles en version standard et dimensions spéciales sur demande.

     Châssis mécano-soudés robustes et rigides, guidages des éléments mobiles sur rails à billes de précisions, broches refroidies, et déplacements via réducteurs à pignons + crémaillères hélicoïdales.

     Bénéfices clés :

  • Excellent rapport qualité prix
  • Machine disponible en stock
  • Machine conforme aux norme CE
  • Contrôlée avec essai d'usinage avant livraison
  • Machine fournie avec une multitude d'équipements
  • Machine intuitive adaptée aux nouveaux usagers
  • Machine polyvalente adaptée à tout type d'usinage sur matériaux non-ferreux.
  • Existe en 6 dimensions : R1313 (1300x1300), R1318 (1300x1800), R1325 (1300x2500), R1630 (1600x3000), R2030 (2000x3000), R2040 (2000x4000)

Caractéristiques techniques

Router série R
Hauteur max sous la traverse (mm)165 (opt 300 sauf R1313)
Plages de vitesses de rotation (Tr/min)300 a 24000
Mouvements rapides G0 axes XY (mm/min)20000
Mouvement rapides G0 axe Z (Mm/min)5000
Mouvement travail max G1 axes XYZ (Mm/min)16000
Couple max des moteurs d’axes X et Y (Nm)4
Couple max du moteur d’axe Z (Nm)6

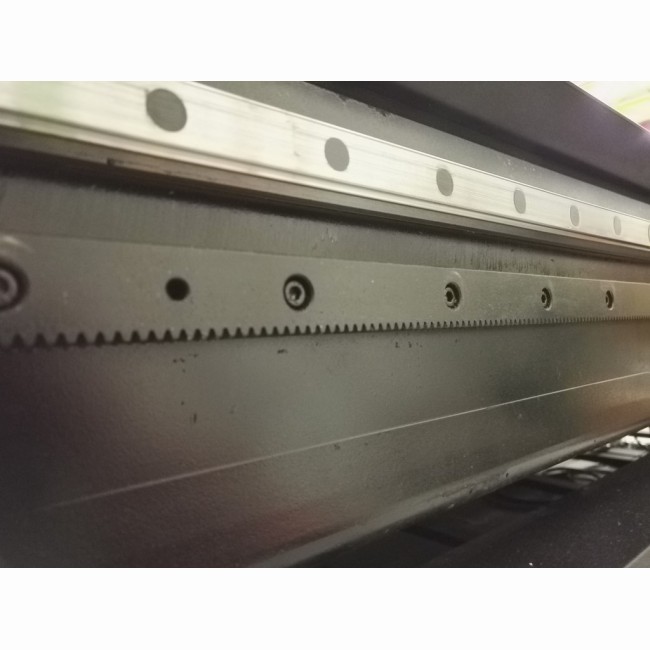

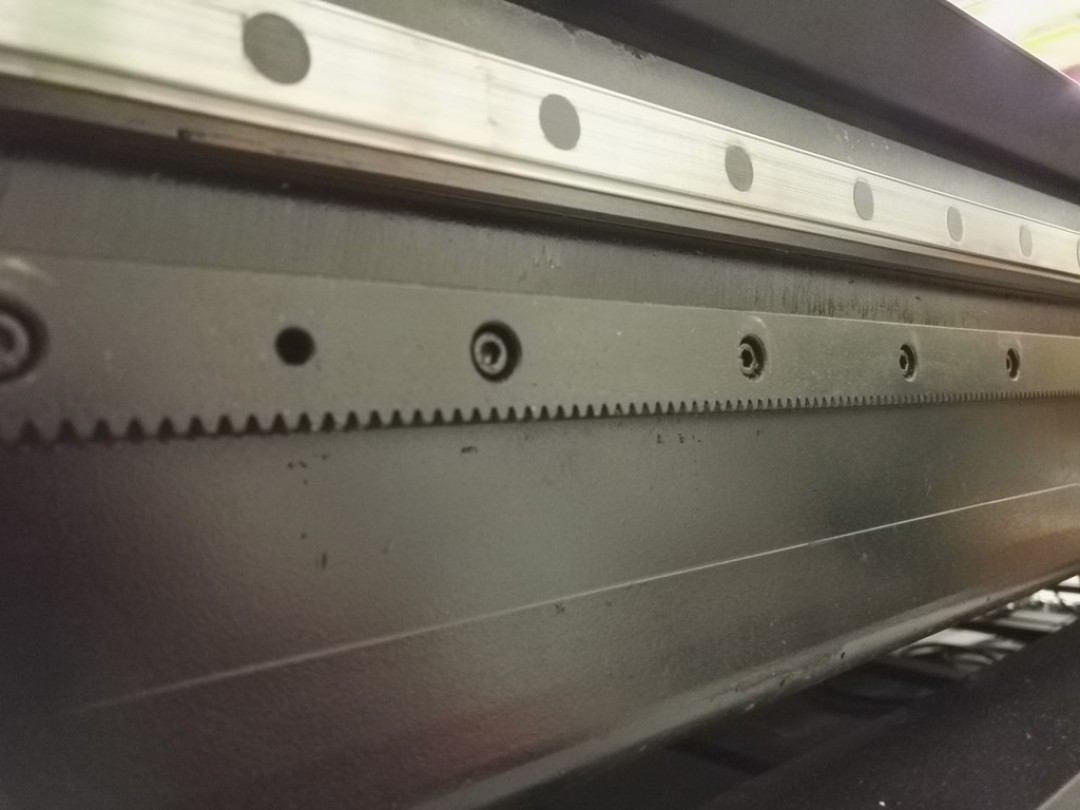

Déplacement portique sur le châssisPignons crémaillères hélicoïdales + réducteurs
Déplacement axe ZVis de précision + doubles noix précontraintes
Type de nez de brocheER20 ou ER25
Broche d’usinage (kw/V-Hz)3 (4)/400-50

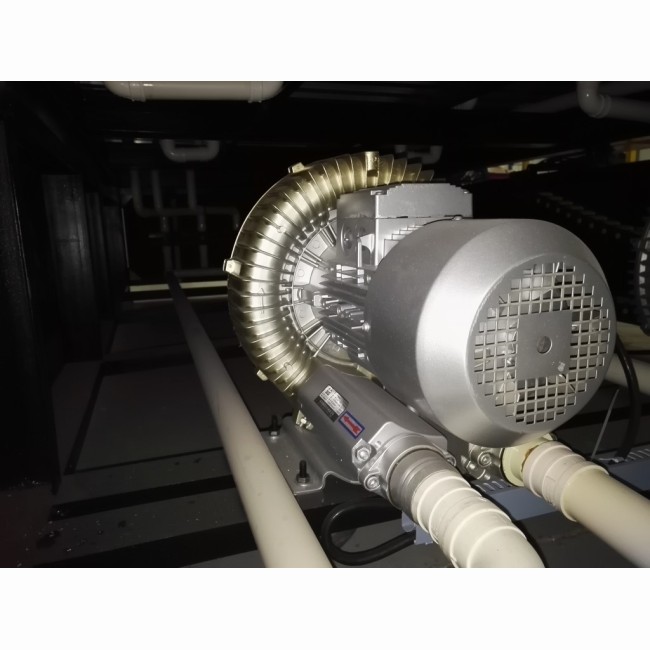

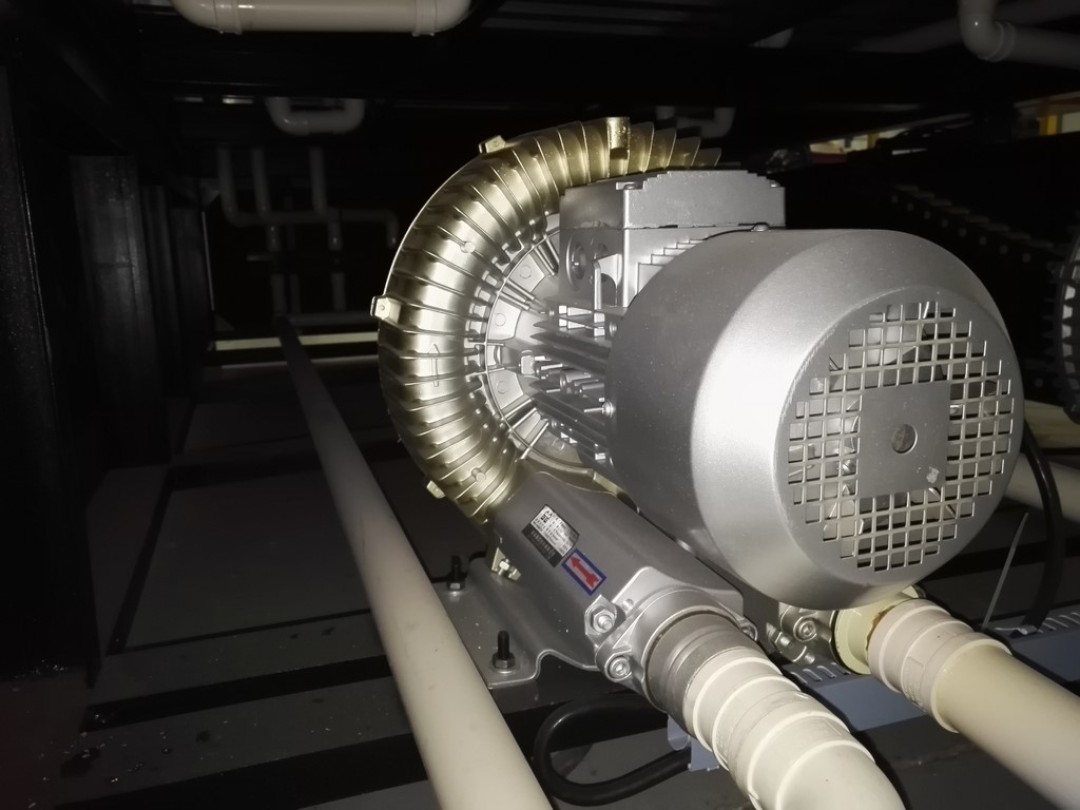

Pompe à vide (Kw/v-Hz)3/400-50
Moteur d’axeHybride

Equipements

Router série R
Aspiration de copeaux centralisée + tuyau Ø100En option
Barrière de protection immatérielle CE ou enceinte grillagéeStandard
Logiciel CFAO Type Edit 2D (tracé, balayage, découpe, gravure 2D, perçage)Standard

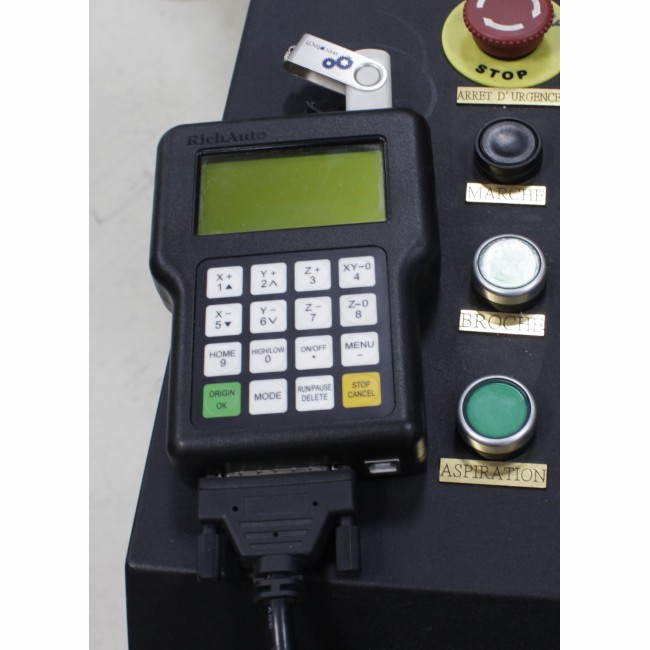

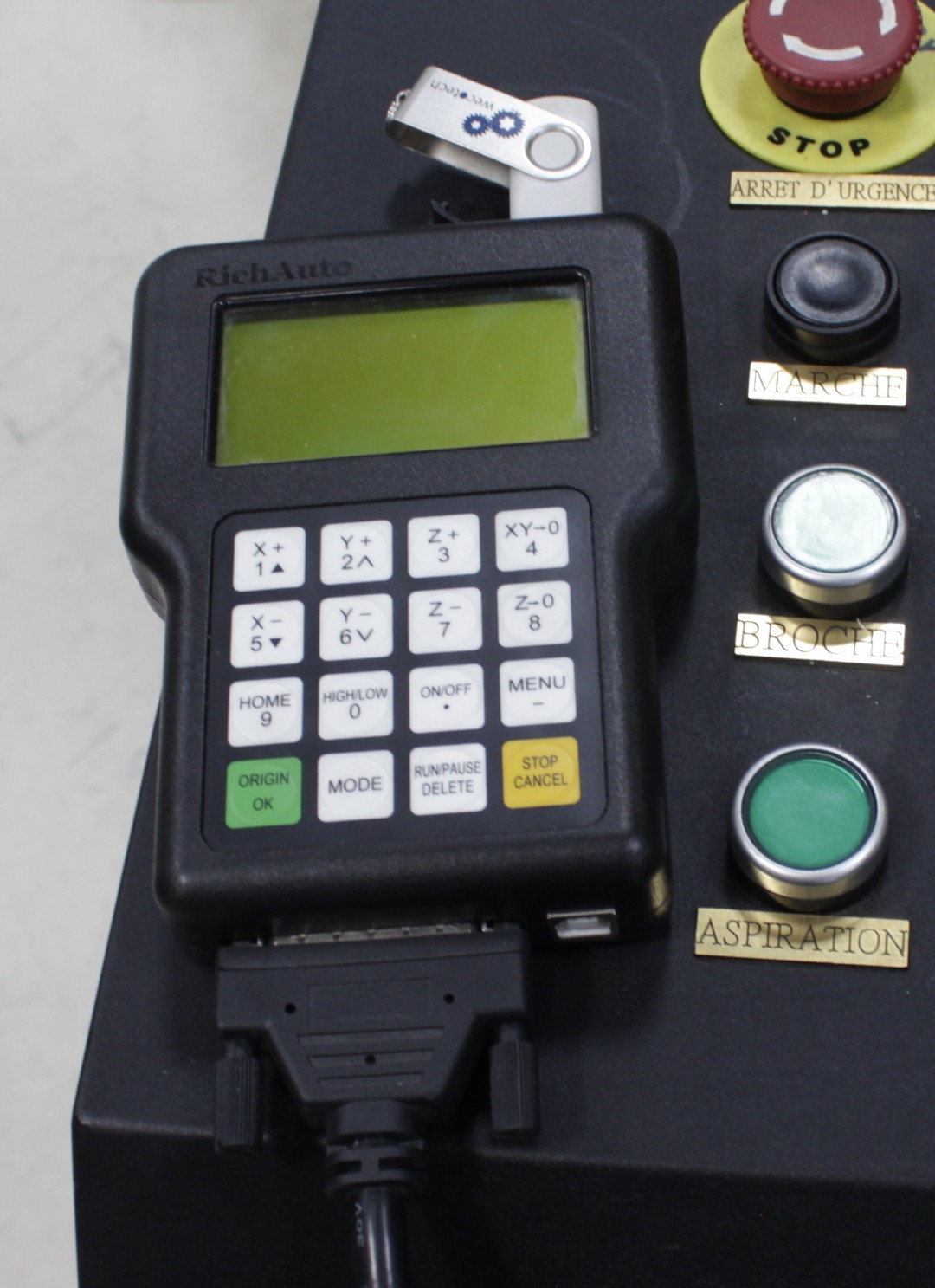

Console de pilotage RichAuto type A11Standard
Collecteur de broche avec branchement direct aspiration tuyau Ø100Standard

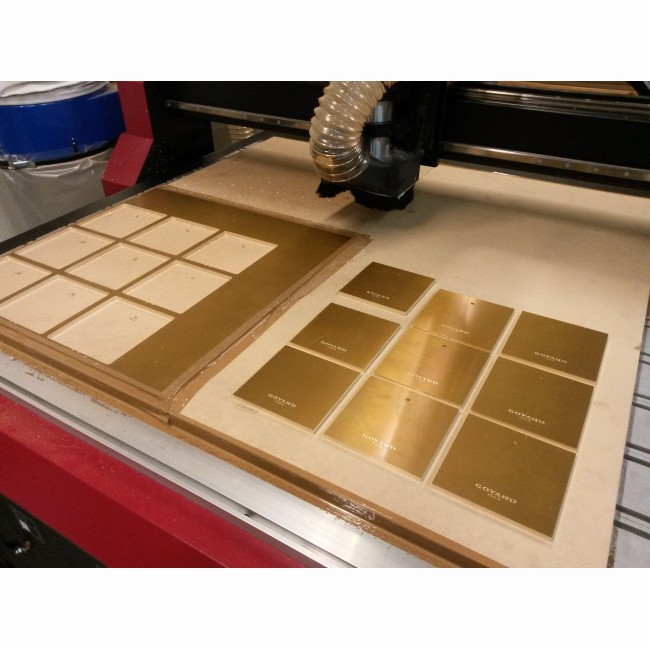

Table à dépression multi-zones sélectionnables indépendammentStandard
Dispositif de graissage centralisé manuel des rails de guidage et vis à billesStandard
Documentation technique en françaisStandard
Certificat de conformité CEStandard
Rehausse de portiqueEn option
Servo moteurs Panasonic sur les 3 axesEn option
Broche ELTE ou HSD 6 ou 8 Kw/400VEn option
Broche horizontale + broche verticale ELTE 5-6Kw/400VEn option
Multi-broches (jusqu’à 10 alignées sur R2030)En option
