OLYMPIC - RL1325

Désignation : RL1325

Référence DMO :

Marque : OLYMPIC

Neuf

Sur commande



Brochure OLYMPIC - RL1325    Fiche technique OLYMPIC - RL1325


Renseignements OLYMPIC - RL1325

DESCRIPTIF

Centre d'usinage a commande numérique neuf OLYMPIC type RL1325

Cette machine avec des courses de 2500x1300x200mm est adaptée pour l'usinage de plaques et pièces de grande dimensions de materiaux tendres.

Elle se caractérise par:

  • Une structure particulièrement rigide grace a sa structure portique. En effet, le bati mécanosoudé largement dimensionné supporte une large table (2500x1300mm) qui de se déplace en transversal. La broche est elle en mouvement sur le portique fixe sur l'axe longitudinal et vertical.
  • Des guidages linéaires THK couplés à des vis a billes de précisions permettent des déplacements rapides et précis
  • Des moteurs et variateurs de marque syntec sont d'une grande fiabilité
  • Une commande numérique générique Taiwanaise Syntec type 6WE monté sur un pupitre mobile permettant de programmer en ISO

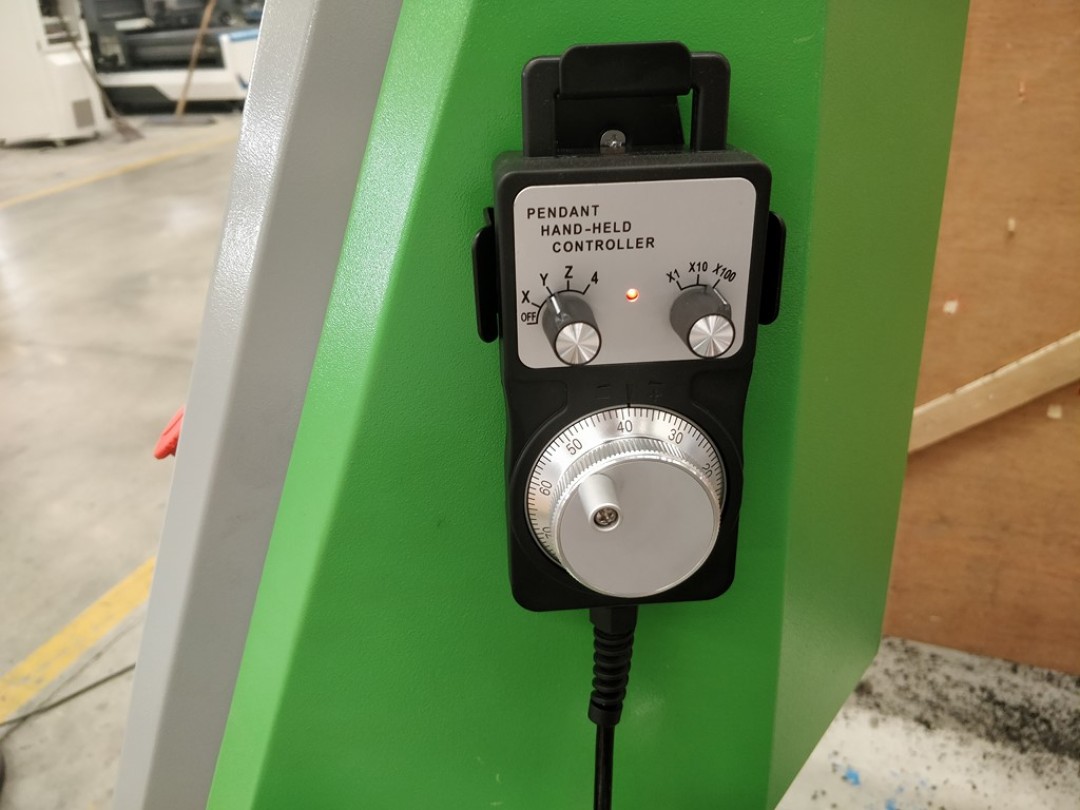

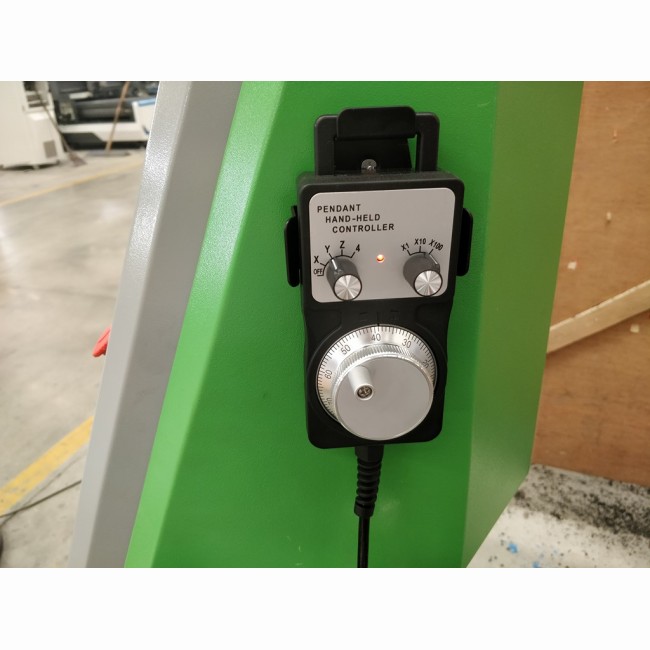

  • Une manivelle electronique déportée pour faciliter les opérations de réglages
  • Un dispositif de reglage d'altitude pour la réalisation des origines pièces
  • Une broche haute vitesse de 24.000tr/min avec une puissance de 7,5Kw

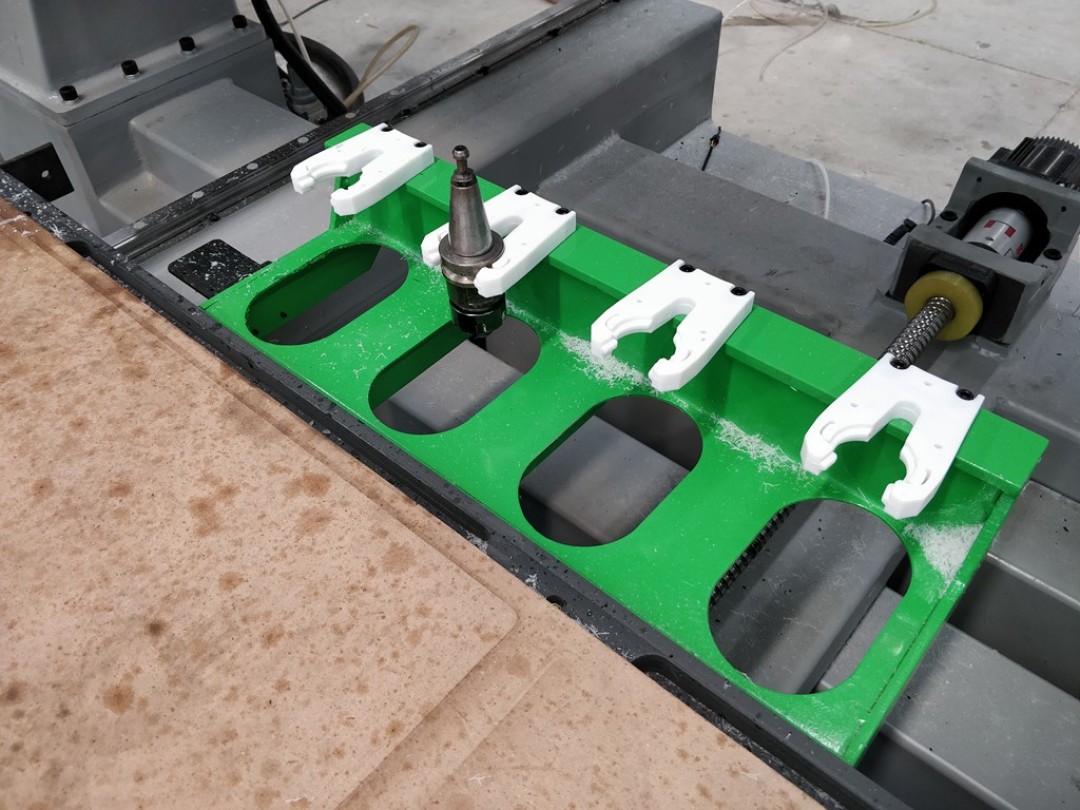

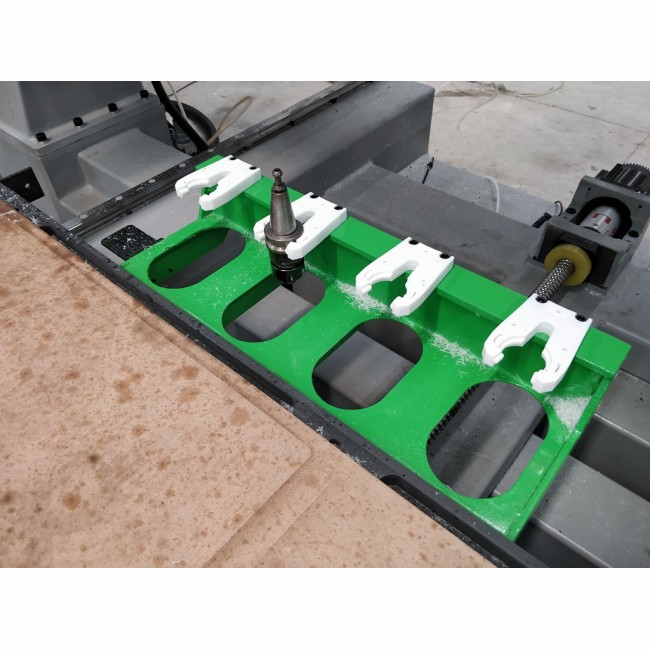

  • Un magasin de changement automatique d'outils d'une capacité de 8 postes en cone BT30
  • Une table a dépression multizone (4) selectionnables indépendement ou en simultanée

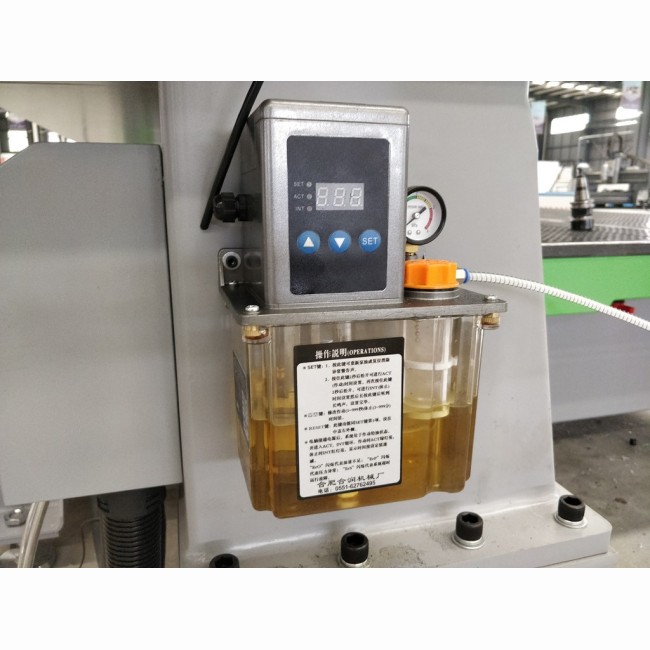

  • Une centrale de graissage automatiques des axes
  • Un carter de broche avec collecteur + tuyeau + aspirateur double bouche pour les copeaux
  • Machine conforme aux normes CE, avec protection de la zone de travail par barrieres immaterielles



Caractéristiques techniques

RL1325
Course longitudinale axe X (mm)2500
Course transversale axe Y (mm)1300
Course verticale axe Z (mm)200
Surface de la table (mm)2500 x 1300
Nombre de zones de dépression4
Type de brocheelectrobroche
Cône de brocheBT30
Vitesse de la broche (tr/min)24000
Moteur de broche (Kw)7,5
Type de magasinEn ligne
Nombre d’outils8
Commande numériqueSYNTEC 6MB
Alimentation électrique380V

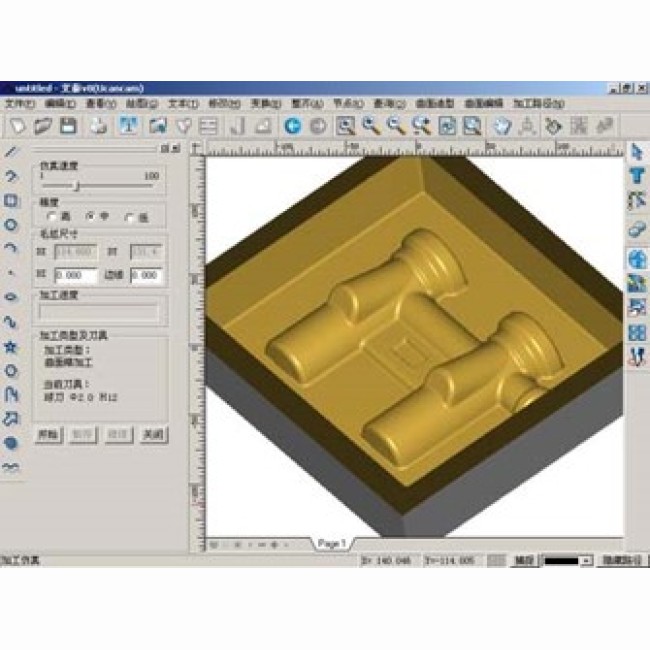

Logiciel de programmationUcancam
Dimension L x l x H3600 x 3400 x 2200
Poids (kg)3000

Equipements

RL1325
Kit outillage de démarrageEn option
Magasin d'outilsEn option
Logiciel FAO En option
