Cette machine fait partie de la serie VMC qui constitue la série lourde chez le constructeur micrcocut, avec des guidages prismatiques sur les 3 axes et une broche coupleuse.
Equipée d'une commande numérique Siemens 828D intuitve et puissante, cette machine est adaptée pour la réalisation de pièces unitaires et petites series grâce au mode conversationnel, tout comme aus series plus importantes avec la programmation ISO.
Cette machine se caractérise par:
VMC1300 | |
---|---|

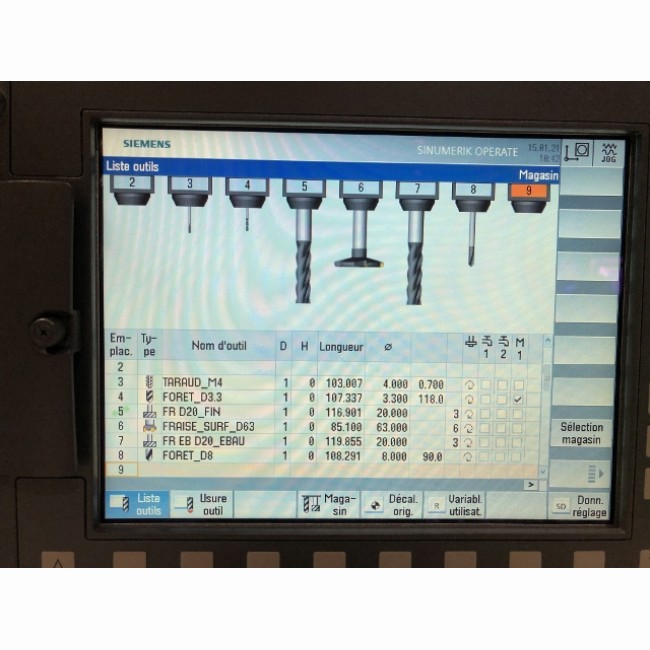

Commande Numérique | Siemens 828D |
Ecran CNC | 15'' graphique tactile |
Surface de la table (mm) | 1500 x 660 |
Course longitudinale axe X (mm) | 1300 |
Course transversale axe Y (mm) | 710 |
Course verticale axe Z (mm) | 710 |
Type de guidage | prismatique |
Distance nez de broche / surface table (mm) | 120 à 830 |
Hauteur de la table par rapport au sol (mm) | 880 |
Rainures (largeur x écartement x nb.) (mm) | 18 x 135 x 5 |
Poids admissible sur la table (kg) | 1200 |
Type de broche | mécanique |
Vitesse de la broche (tr/min) | 10000 |
Moteur de broche (Kw) | 15 / 22,5 |
Cône de broche | ISO 40 (DIN 69871) |
Avances rapides (X/Y/Z) (m/min) | 24 / 24 / 24 |
Avances de travail (X/Y/Z) (m/min) | 10 / 10 /10 |
Type de magasin | a bras |
Nombre d’outils | 24 |
Temps de changement d’outils (sec) | 4 |
Diamètre d’outil max. (mm) | 120 |
Longueur d’outil max. (mm) | 300 |
Poids d’outil max. (kg) | 7 |
VMC1300 | |
---|---|
Taraudage rigide | en standard |
Arrosage centre broche 20 bars | oui |
Convoyeur a copeaux | oui |
Etau de fraisage | en option |
Pistolet de nettoyage | oui |
VMC1300 | |
---|---|
Encombrement (L x l x H) (mm) | 3400 x 3200 x 3000 |
Poids (kg) | 7800 |
