Centre d’usinage vertical 3 axes Retour à la page précédente

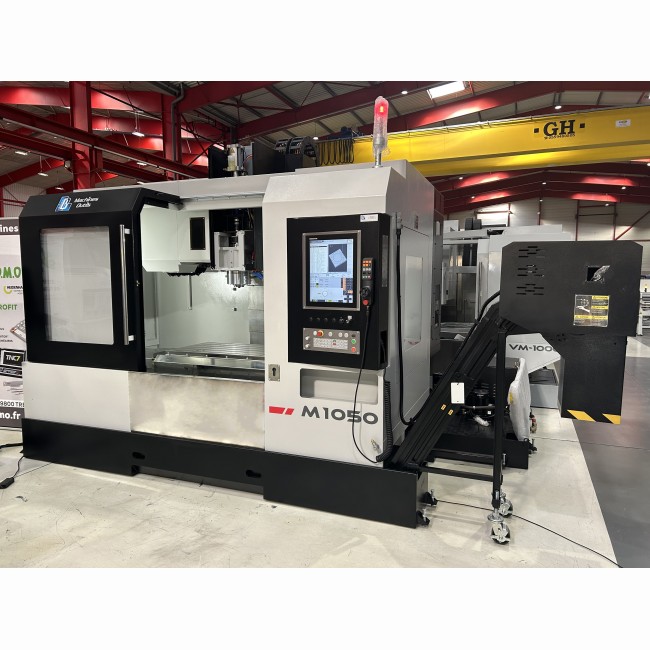

MICROCUT - M1050 - 13126

Désignation : M1050

Référence DMO : 13126

Marque : MICROCUT

Neuf

En stock

DESCRIPTIF

Cette machine avec commande numérique HEIDENHAIN TNC620 possède un très large écran de 19'' tactile multitouch

Les courses de 1050 x 600 x 600mm permettent de réaliser un large spectre de pièces, tant pour du travail unitaire que de série.

Cette machine ser caractérise par:

Une conception éprouvée, efficace et surtout robuste
Un bati en fonte de méhanite largement dimensionné et étudié par éléments finis. La colonne, table et bati table ont tous été traités puis stabiliés afin de libérer ls contraintes mécaniques.

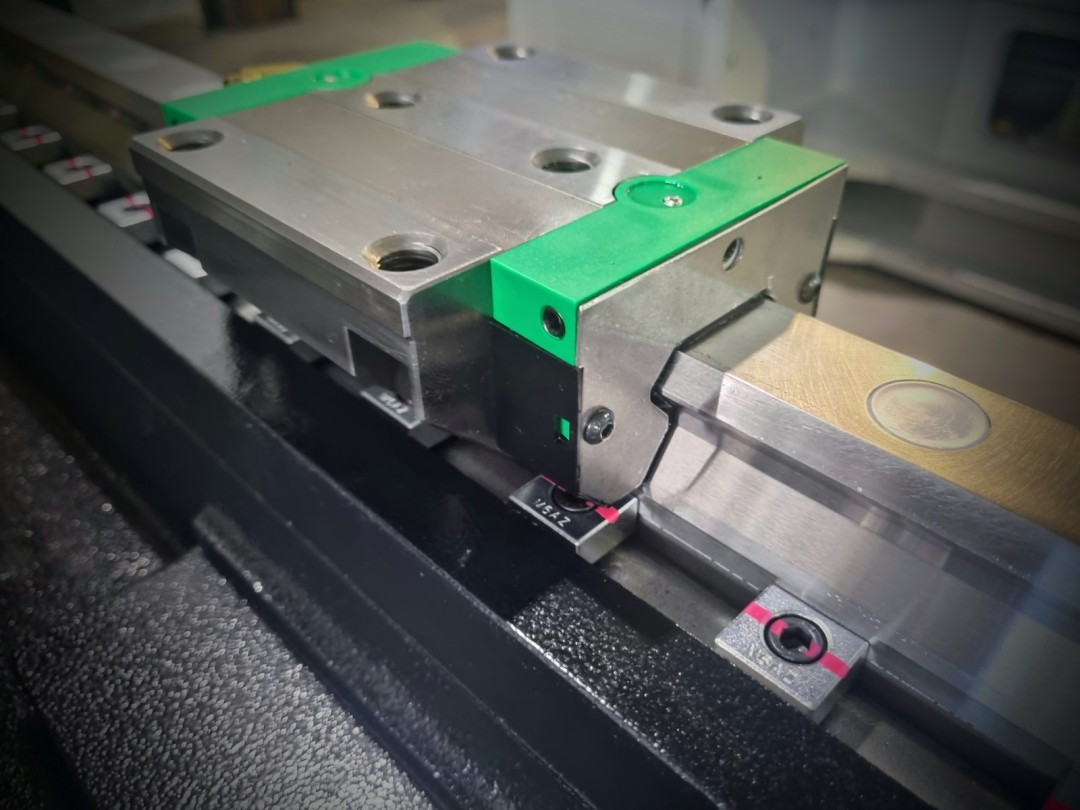

Des guidages linéraies sur les 3 axesde type rails à billes avec patin de guidage à recirculation. Les vis à billes de classe C3 sont à montage précontraint ( pour maîtriser la dilatation ) et sont en couplage direct avec leur servomoteur.
Une broche mécanique 10.000tr/min équipée d' un système de contrôle de stabilité de la température de fonctionnement.
Un moteur de broche Heidenhain 10/14Kw
Un magasin d' outil a bras 24 postes
Une manivelle électronique HR510 facilitant les opérations de réglages, jauges...
Un convoyeur a copeaux
Un arrosage centre broche 20 bars
un pistolet de lavage
des buses de nettoyages à l'interieur de la machine

	M1050
Commande Numérique	Heidenhain TNC620
Taille de l'écran	19''
Surface de la table (x mm)	1200 x 600
Poids admissible sur la table (kg)	800
Rainures (largeur x écartement x nb.) (mm)	16 x 100 x 6
Hauteur de la table par rapport au sol (mm)	870
Course longitudinale axe X (mm)	1050
Course transversale axe Y (mm)	600
Course verticale axe Z (mm)	600
Type de guidage	Linéaire à rouleaux
Avances rapides (X/Y/Z) (m/min)	30 / 30 / 30
Distance nez de broche / surface table (de à mm)	150 à 750
Distance axe broche / téléscopique axe z (mm)	640
Type de broche	mécanique
Vitesse de la broche (tr/min)	10000
Puissance moteur de broche Siemens 1PH8105 (Kw)	10 / 14
Couple moteur de broche (Nm)	63,7 / 89,1
Cône de broche	BT40
Type de magasin	a bras
Nombre d’outils	24
temps de changement d'outils (s)	1,94
Diamètre d’outil max. (mm)	Ø 125
Longueur d’outil max. (mm)	300
Poids d’outil max. (kg)	7
précision de positonement (mm)	0,01 / 300mm
Répétabilité (mm)	0,01

	M1050
Taraudage rigide	en standard
Arrosage centre broche 20 bars	oui
Convoyeur a copeaux	oui
manivelle electronique déportée	oui
Buses de nettoyages	oui
pistolet d'arrosage	oui
Etau de fraisage	en option
Kit outillage de demarrage	en option

	M1050
Encombrement (L x l x H) (mm)	4300 x 2300 x 3200
Poids (kg)	7000
