OLYMPIC - CUV1000 - 13863

Désignation : CUV1000

Référence DMO : 13863

Marque : OLYMPIC

Neuf

En stock

DESCRIPTIF

Le centre d'usinage vertical 3 axes Olympic CUV1000 est particulièrement adapté pour les ateliers mécanique générale / de précision

Cette machine avec commande numérique SIEMENS 828D possède un très large écran tactile multitouch de 15'' , simple et intuitif en programmation avec l'option convesrationnel shopmill

Les courses généreuses de 1000 x 600 x 600mm permettent de réaliser un large spectre de pièces, tant pour du travail unitaire que de série.

Cette machine ser caractérise par:

Une conception robuste (6500kg) assurant une grande rigidité à la machine
Un bati en fonte de méhanite largement dimensionné et étudié par éléments finis. La colonne, table et bâti ont tous été traités puis stabilisés afin de libérer les contraintes mécaniques.

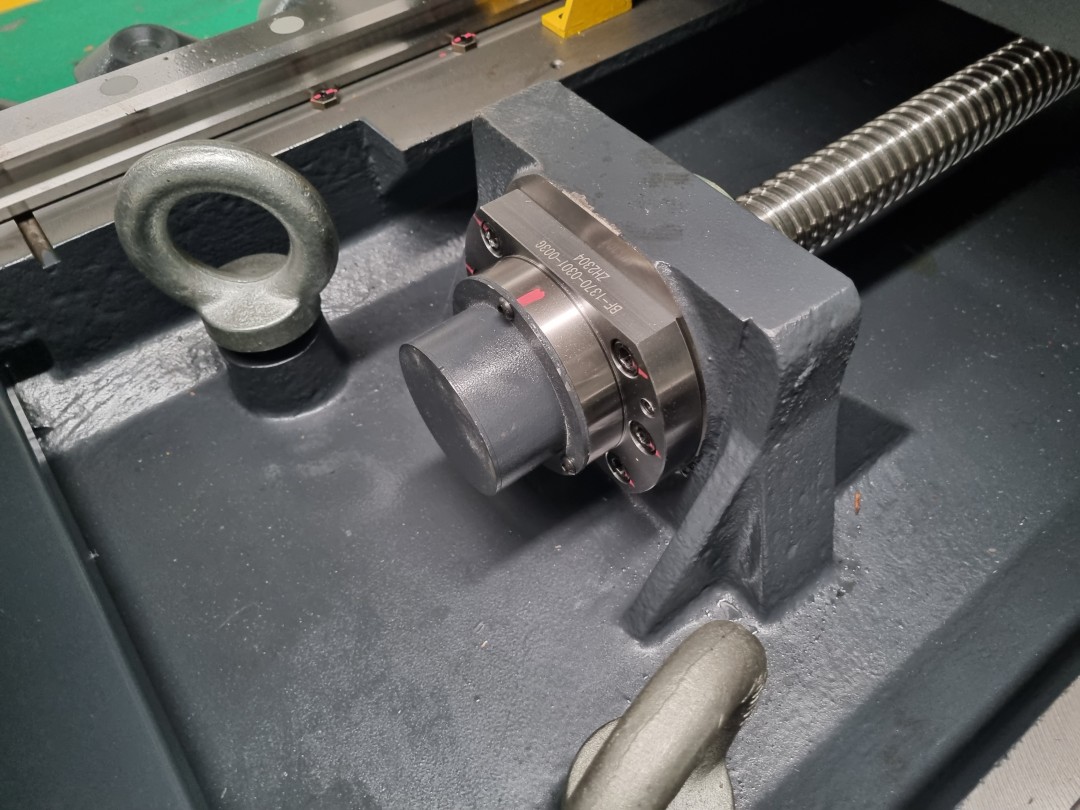

Des guidages linéraires sur les 3 axes de type rouleaux avec patin de guidage à recirculation. Les vis à billes de classe C3 sont à montage précontraint ( pour maîtriser la dilatation ) et sont en couplage direct avec leur servomoteur.
Une broche mécanique à entrainement direct de 12.000tr/min équipée d' un système de contrôle de stabilité de la température de fonctionnement.
Un moteur de broche Siemens 9/17,1Kw
Un magasin d' outil a bras 24 postes
Une manivelle électronique facilitant les opérations de réglages, jauges...
Un convoyeur a copeaux

Caractéristiques techniques

	CUV1000
Commande Numérique	Siemens 828D avec écran tactile 15''
Version du PPU siemens	SW 28x avec option anticipation de 600 blocks
Course longitudinale axe X (mm)	1000
Course verticale axe Z (mm)	600
Course transversale axe Y (mm)	600
Type de guidage	Linéaire
Distance nez de broche / surface table (de à mm)	110 à 710
Distance axe broche / colonne (mm)	610
Surface de la table (x mm)	1100 x 600
Rainures (largeur x écartement x nb.) (mm)	18 x 100 x 5
Poids admissible sur la table (kg)	700
Type de broche	mécanique à entrainement direct
Vitesse de la broche (tr/min)	12.000
Cône de broche	BBT40
Puissance moteur de broche Siemens 1PH8105 (Kw)	9 / 17,1
Couple moteur de broche (Nm)	57 /108
Avances rapides (X/Y/Z) (m/min)	30 / 30 / 30
Puissance moteurs axes	2,9 / 2,9 / 3,55
Type de magasin	a bras
Nombre d’outils	24
Diamètre d’outil max. (mm)	80
Longueur d’outil max. (mm)	300
Poids d’outil max. (kg)	7
temps de changement d'outils (s)	1,75
Précision de positionnement (mm)	0,01 sur 300mm
Répétabilité (mm)	0,01 sur 300mm
Puissance installée (Kva)	25
Capacité du réservoir d'huile (L)	382
Dimensions (mm)	3200 x 2810 x 3190
Poids (Kg)	6500

Equipements

	CUV1000
Taraudage rigide	oui
Convoyeur a copeaux	oui
manivelle electronique déportée	oui
Shopmill	oui
Ventilation de l'armoire électrique	oui
Centrale de filtration des brouillards d'huile	oui
Centrale de graissage automatique	oui
Arrosage centre broche 20 bars	oui
Etau de fraisage	en option
Kit d'outillage de démarrage	en option
Detection matiere restante	en option
simulation 3D	en option
