Centre d’usinage vertical 3 axes Retour à la page précédente

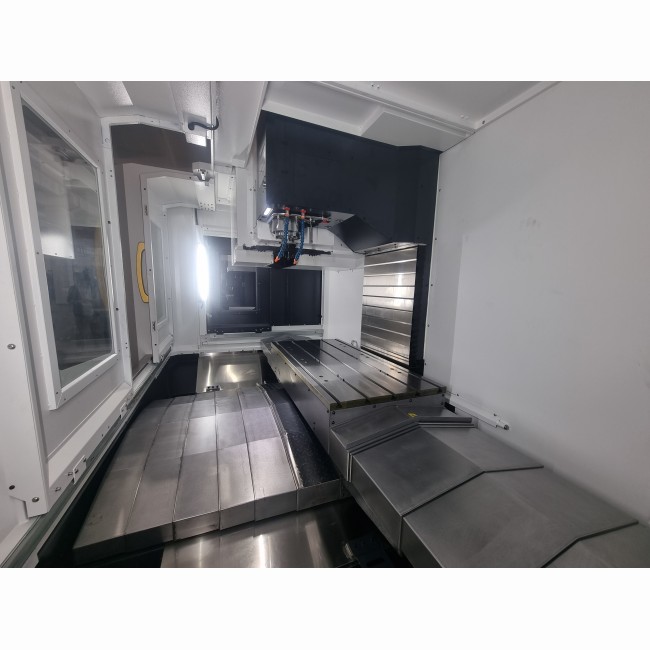

OLYMPIC - CUV 600/800/1000/1150/1300

Désignation : CUV 600/800/1000/1150/1300

Référence DMO :

Marque : OLYMPIC

Neuf

Sur commande

DESCRIPTIF

Le centre d'usinage vertical 3 axes Olympic de la gamme CUV est particulièrement adapté pour les ateliers mécanique générale / de précision

Cette machine peut nêtre équipée d'une commande numérique FANUC, SIEMENS (PPU Sw 28x) ou MITSUBISHI

Les courses généreuses de permettent de réaliser un large spectre de pièces, tant pour du travail unitaire que de série.

Cette machine ser caractérise par:

Une conception robuste assurant une grande rigidité à la machine

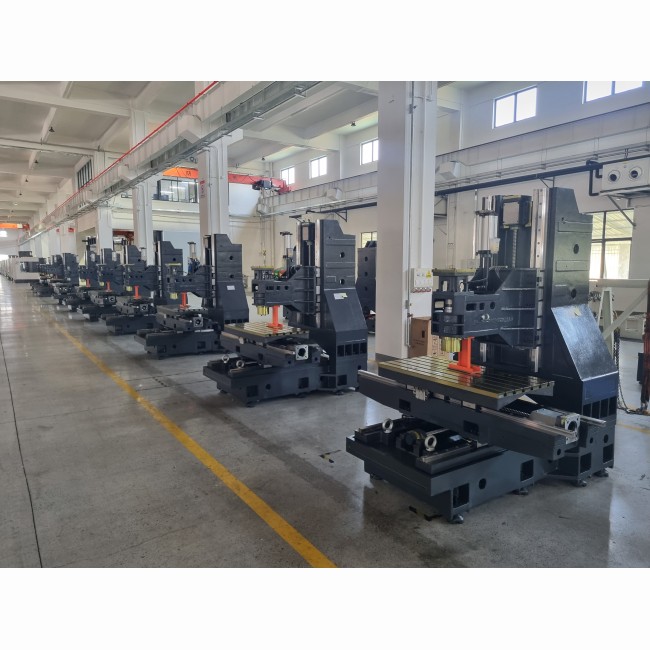

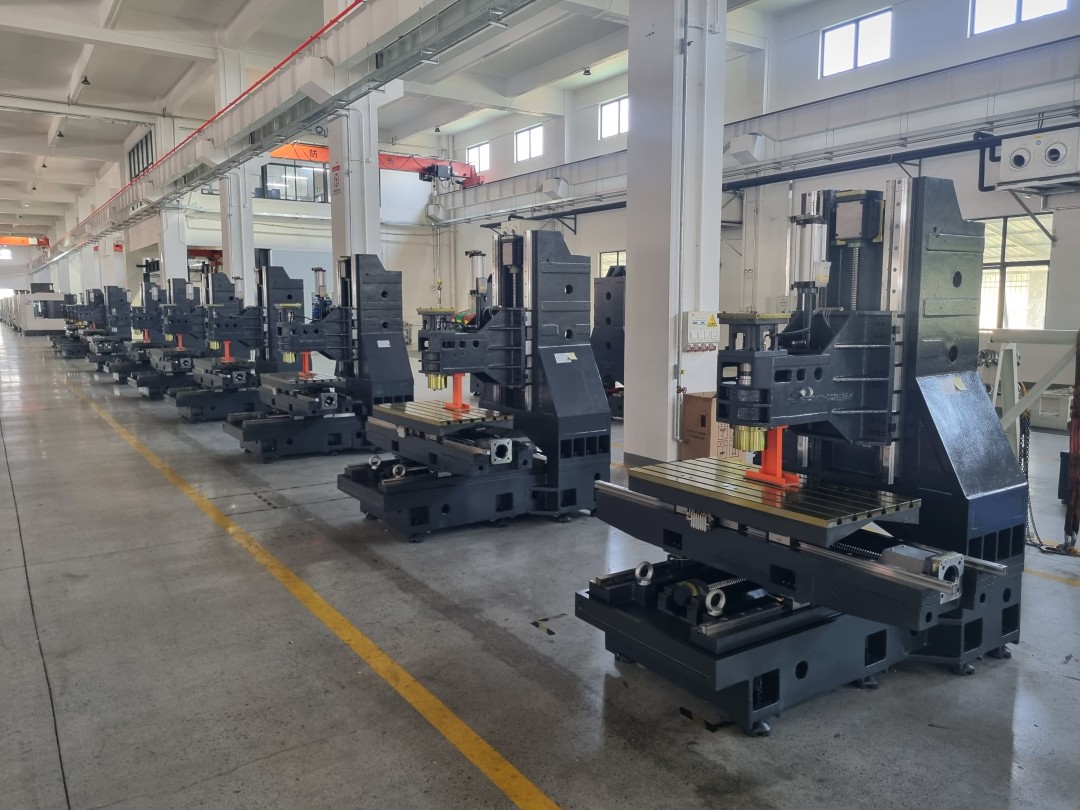

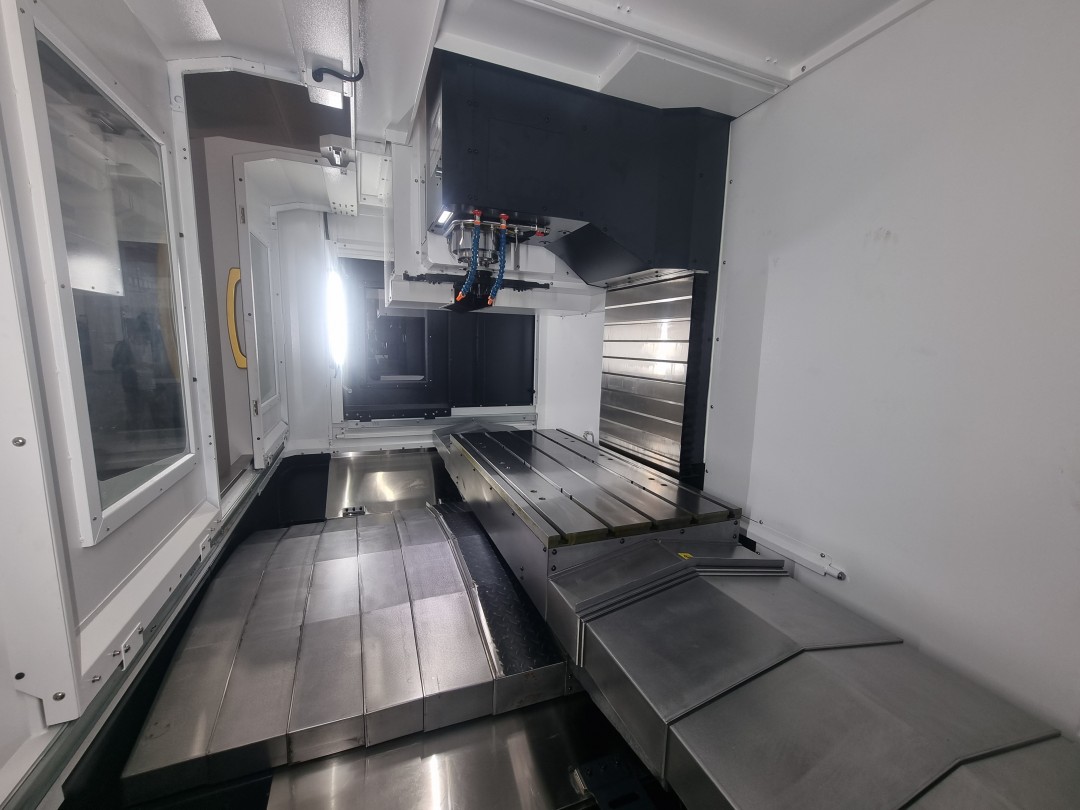

Un bati en fonte de méhanite largement dimensionné et étudié par éléments finis. La colonne, table et bâti ont tous été traités puis stabilisés afin de libérer les contraintes mécaniques.
Des guidages linéraires sur les 3 axes de type rouleaux avec patin de guidage à recirculation. Les vis à billes de classe C3 sont à montage précontraint ( pour maîtriser la dilatation ) et sont en couplage direct avec leur servomoteur.

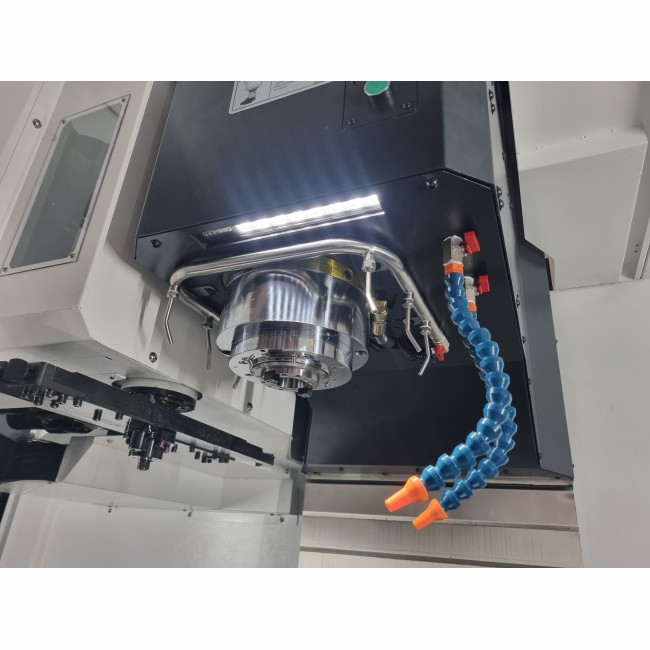

Une broche mécanique à entrainement direct de 12.000tr/min équipée d' un système de contrôle de stabilité de la température de fonctionnement.
Un magasin d' outil a bras 24 postes
Une manivelle électronique facilitant les opérations de réglages, jauges...
Un convoyeur a copeaux

Caractéristiques techniques

	CUV1000	CUV800	CUV1150	CUV1300	CUV600
Commande numérique	FANUC / SIEMENS / MITSUBITSHI	FANUC / SIEMENS / MITSUBITSHI	FANUC / SIEMENS / MITSUBITSHI	FANUC / SIEMENS / MITSUBITSHI	FANUC / SIEMENS / MITSUBI
Course longitudinale axe X (mm)	1000	800	1150	1300	600
Course verticale axe Z (mm)	600	550	650	700	500
Course transversale axe Y (mm)	600	500	600	700	500
Type de guidage	Linéaire	Linéaire	Linéaire	Linéaire	Linéaire
Distance nez de broche / surface table (de à mm)	110 à 710	130 à 680	130 à 780	120 à 820	130 à 630
Distance axe broche / colonne (mm)	610	570	723	770	520
Surface de la table (x mm)	1100 x 600	900 x 500	1200 x 600	1400 x 650	720 x 450
Rainures (largeur x écartement x nb.) (mm)	18 x 100 x 5	18 x 100 x 5	18 x 100 x 5	18 x 100 x 5	18 x 800 x 5
Poids admissible sur la table (kg)	700	570	700	770	400
Type de broche	Mécanique à entrainement direct	Mécanique à entrainement direct	Mécanique à entrainement direct	Mécanique à entrainement direct	Mécanique à entrainement direct
Vitesse de la broche (tr/min)	12 000	12 000	12 000	12 000	12 000
Cône de broche	BBT40	BBT40	BBT40	BBT40	BBT40
Puissance moteur de broche (Kw)	FANUC - SIEMENS : 9kW - MITSUBITSHI : 15kW	FANUC - SIEMENS : 9kW - MITSUBITSHI : 15kW	FANUC - SIEMENS : 9kW - MITSUBITSHI : 15kW	FANUC - SIEMENS : 9kW - MITSUBITSHI : 15kW	FANUC - SIEMENS : 9kW - MITSUBITSHI : 15kW
Avances rapides (X/Y/Z) (m/min)	30 / 30 / 30	48 / 48 / 48	30 / 30 / 30	30 / 30 / 30	48 / 48 / 48
Puissance moteurs axes	2,9 / 2,9 / 3,55	2,9 / 2,9 / 3,55	2,9 / 2,9 / 3,55	2,9 / 2,9 / 3,55	2,9 / 2,9 / 3,55
Type de magasin	A bras	A bras	A bras	A bras	A bras
Nombre d’outils	24	24	24	24	24
Diamètre d’outil max. (mm)	80	80	80	80	80
Longueur d’outil max. (mm)	300	300	300	300	300
Poids d’outil max. (kg)	7	7	7	7	7
Temps de changement d'outils (s)	1,75	1.75	1.75	1.75	1.75
Précision de positionnement (mm)	0,01 sur 300mm	0,01 sur 300mm	0,01 sur 300mm	0,01 sur 300mm	0,01 sur 300mm
Répétabilité (mm)	0,01 sur 300mm	0,01 sur 300mm	0,01 sur 300mm	0,01 sur 300mm	0,01 sur 300mm
Puissance installée (Kva)	25	25	25	25	25
Capacité du réservoir d'huile (L)	382	335	350	510	280
Dimensions (mm)	3200 x 2810 x 3190	2600 x 2750 x 3030	3200 x 2810 x 3290	3500 x 3600 x 3100	2200 x 2775x 2730
Poids (Kg)	6500	5100	7000	7500	4500

Equipements

	CUV1000	CUV800	CUV1150	CUV1300	CUV600
Taraudage rigide	oui
Convoyeur a copeaux	oui

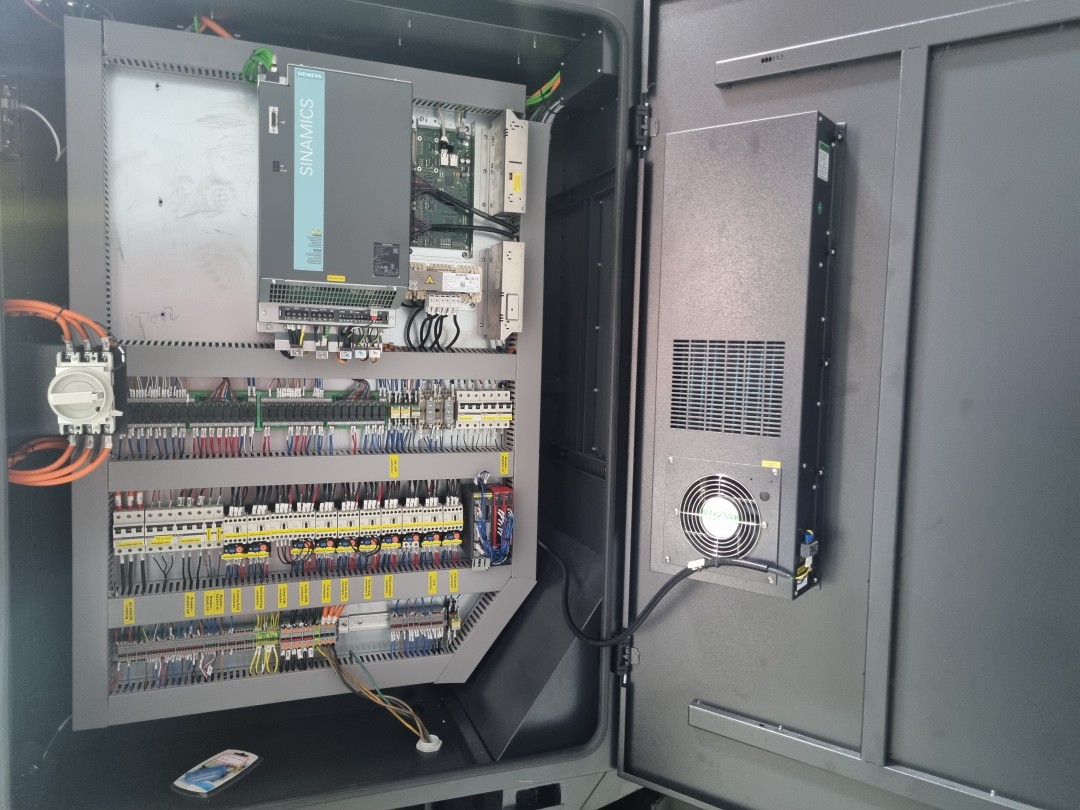

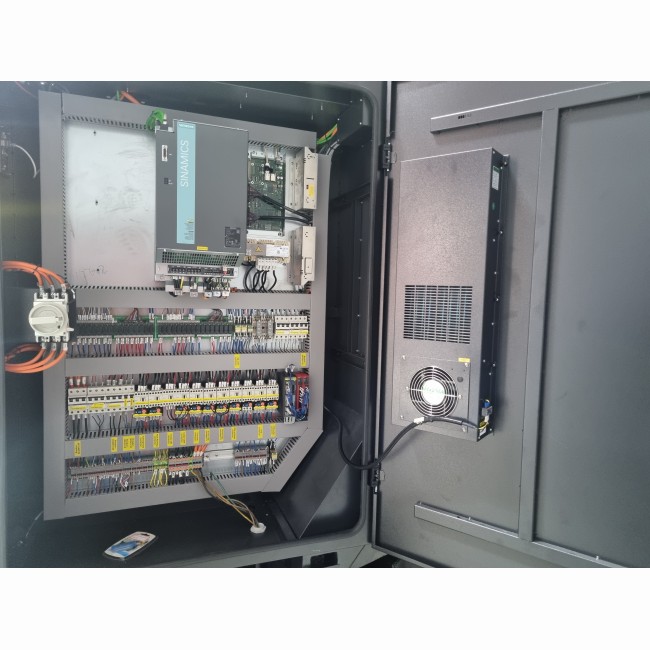

Ventilation de l'armoire électrique	oui
Centrale de graissage automatique	oui
Manivelle électronique déportée	oui
Centrale de filtration des brouillards d'huile	en option
Arrosage centre broche 20 bars	en option
Diviseur 4eme axe ou 4eme et 5eme axe	en option
Kit d'outillage de démarrage	en option
Porte automatique	en option
Magasin 30 postes	en option
Etau de fraisage	en option
Palpeur outils	en option
