Centre d’usinage vertical 3 axes Retour à la page précédente

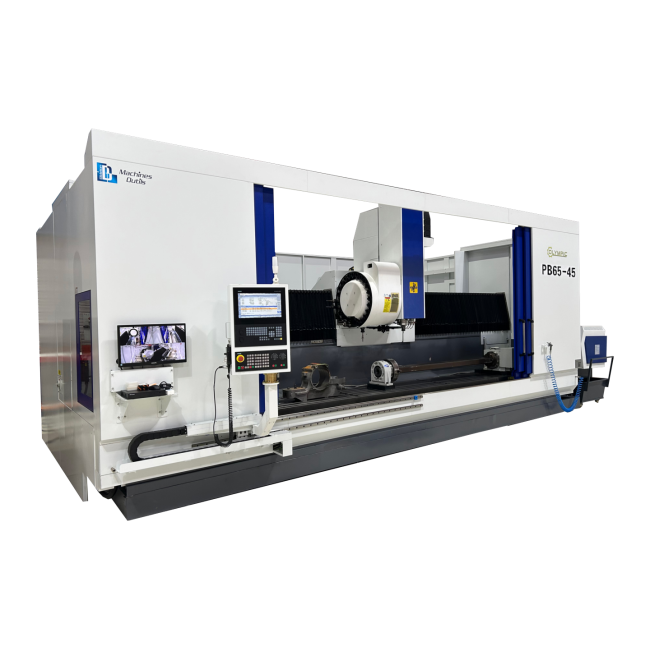

OLYMPIC - PB série (BT40 mixte acier / aluminium)

Désignation : PB série (BT40 mixte acier / aluminium)

Référence DMO :

Marque : OLYMPIC

Neuf

Sur commande

DESCRIPTIF

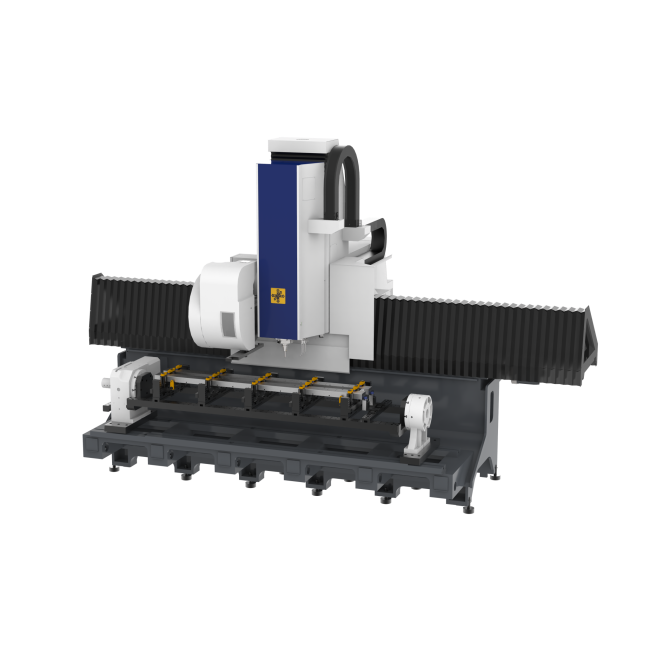

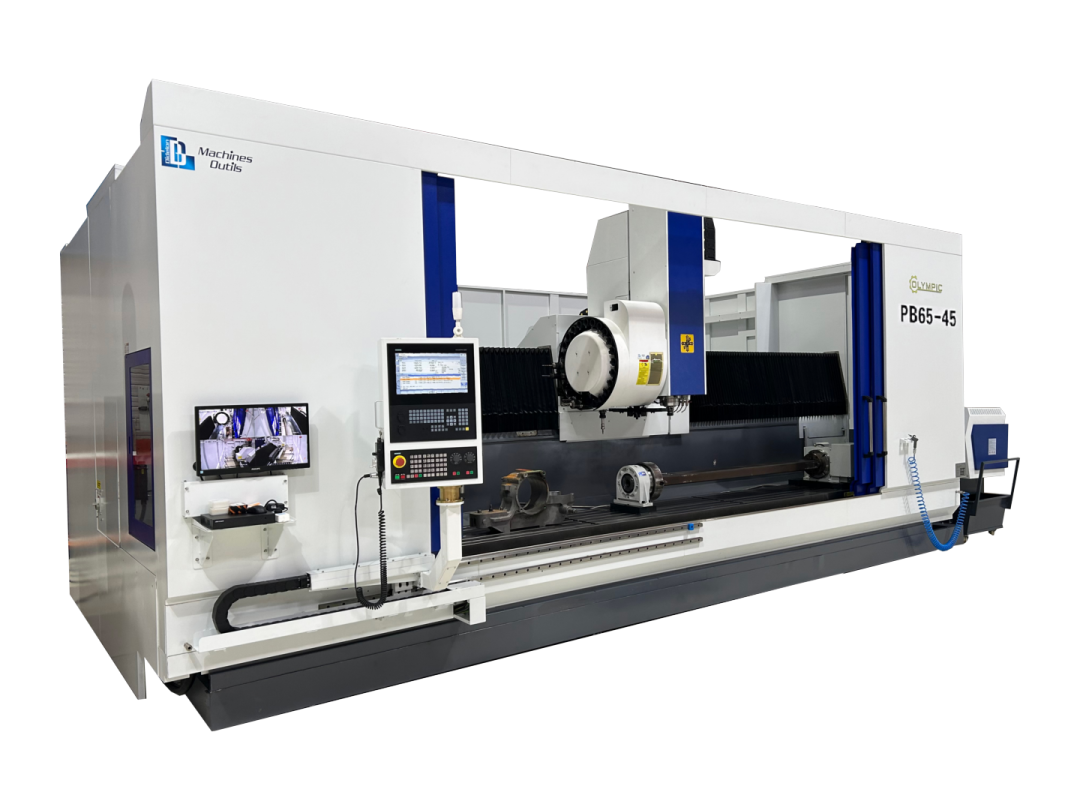

Centre d'usinage de profilés aluminium :

Cette machine est équipée de :

Une commande numérique Siemens avec large écran tactile 15''
Un bati en fonte HT250 et QT600 assurant une grande stabilité à la machine
Une course de 4500mm en longitudinal avec un entrainement par pignon / crémaillère
Une course de 650mm en transversal et 700mm en vertical avec un entrainement à vis à billes
Une broche mécanique 10.000tr/min avec groupe de refroidissement
La fonction de taraudage rigide
Un palpeur pièce RENISHAW modèle OMP60
Un palpeur outil RENISHAW modèle TS27R
Un diviseur 4ème axe numérique Ø255mm + contrepointe
Un convoyeur à copeaux à palettes
Un magasin automatique d'outils à bras 24 postes
Une centrale de graisage automatique des guidages linéaires et des vis à billes
Une pompe d'arrosage haute pression 20 bars
Une cartérisation de la machine avec larges portes frontales permettant un chargement aisé des pièces volumineuses
Une caméra de surveillance de la zone de travail
Un transformateur 5KVA
Une colonne lumineuse indiquant le statut de la machine
Une lampe d'éclairage
Un pistolet de nettoyage (liquide de coupe) et un pistolet à air (souflette)
Une ventilation de l'armoire électrique

	PB série
Commande numérique	Siemens ou Fanuc
COURSES	.
Couse longitudinale (X) (mm)	1800 / 2500 / 4500 / 6500
Course transversale (Y) (mm)	650
Course verticale (Z) (mm)	700
Charge admissible sur la table (kg)	1000
BROCHE	.
Vitesse de rotation (tr/min)	12.000
Attachement	BT40
MAGASIN D'OUTILS	.
Type	à bras
Capacité	24 postes
Ø outil maxi (mm)	75
Longueur outil maxi (mm)	300
Poids outils maxi (kg)	8
temps de changement d'outils (s)	2
AVANCES	.
Avances rapides sur le X et Y (m/min)	50 / 36
Avances rapides sur le Z (m/min)	36
Avances de travail (m/min)	15
MOTORISATION	.
Puissance broche (Kw)	11 / 18,5 (Fanuc) - 11 / 23,3 (Siemens)
Axes (X / Y / Z) (Kw)	3 / 3 / 3 (Fanuc - 5,5 / 3,5 / 5,5 (Siemens)
PRECISION	.
Positionnement axe X (mm)	0,02
Positionnement axe Y et Z (mm)	0,0,15
Répétabilité (mm)	0,01
Poids (kg)	6.500 a 12.000kg suivant course X
Dimensions (L x l x h) (mm)	4100 à 9000
Besoin pneumatique (kg/cm²)	6
