OLYMPIC - PB65-45 - 14077

Désignation : PB65-45

Référence DMO : 14077

Marque : OLYMPIC

Neuf

En stock



   Fiche technique OLYMPIC - PB65-45 - 14077


Renseignements OLYMPIC - PB65-45 - 14077

DESCRIPTIF

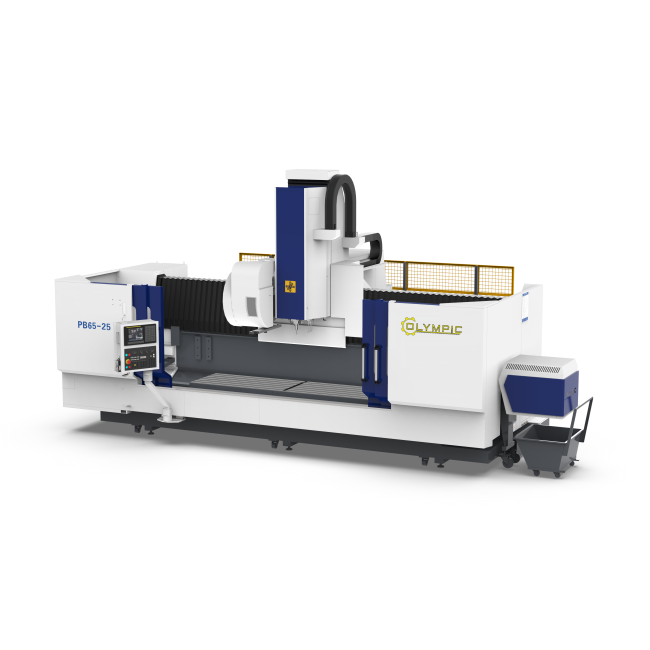

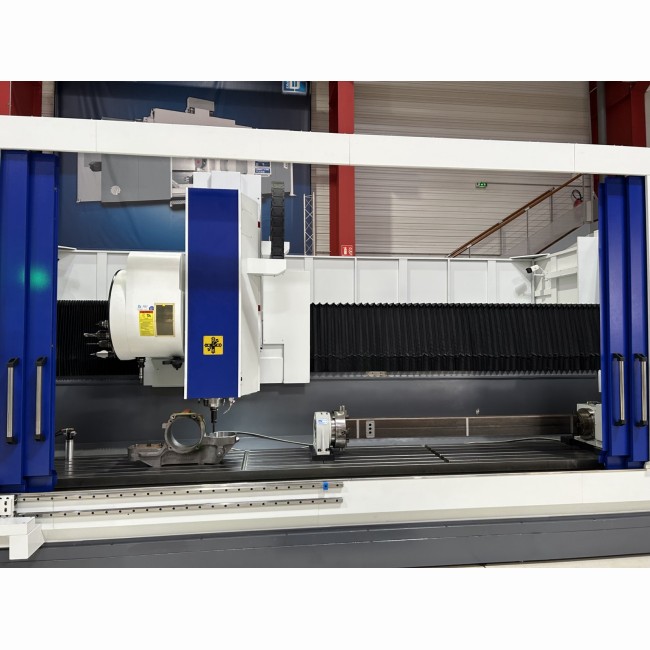

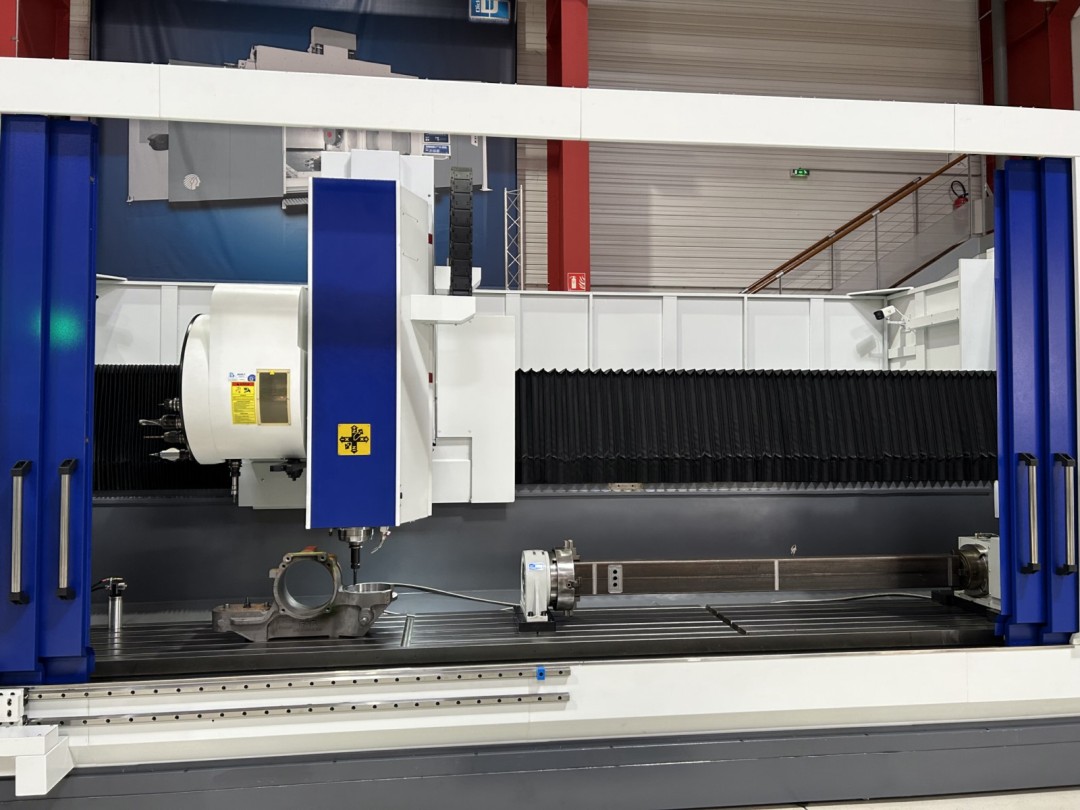

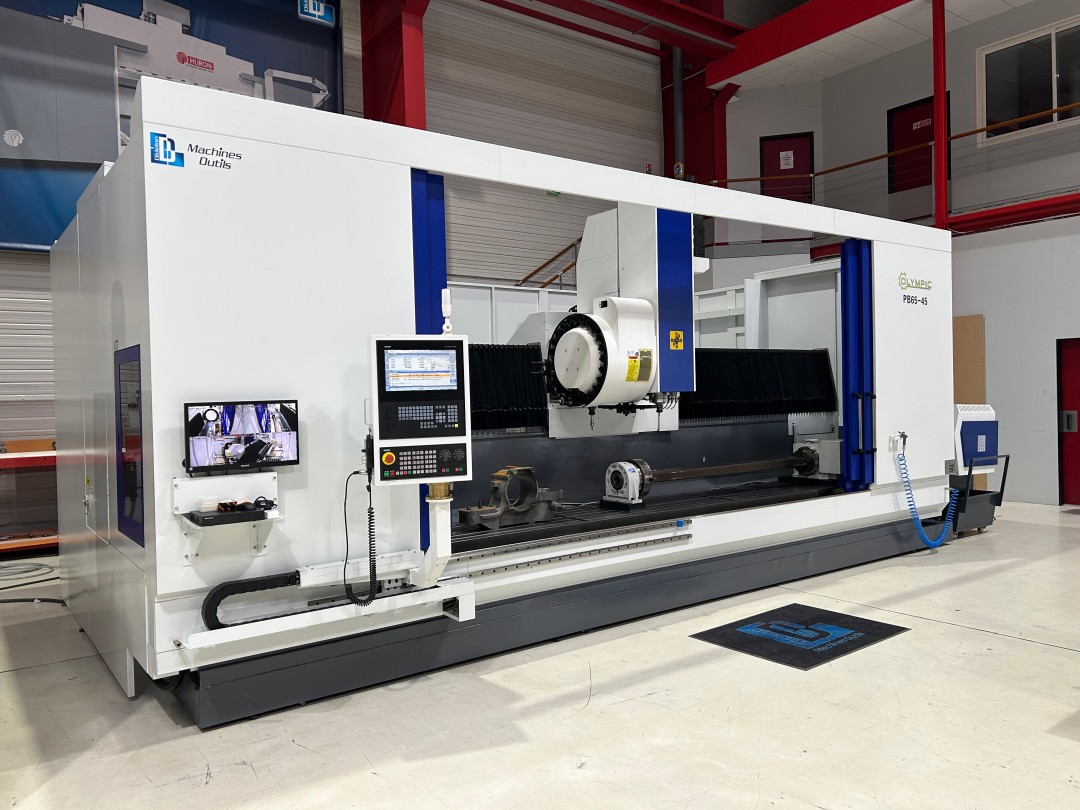

Centre d'usinage de profilés aluminium Type PB65-45 :

Cette machine est équipée de :

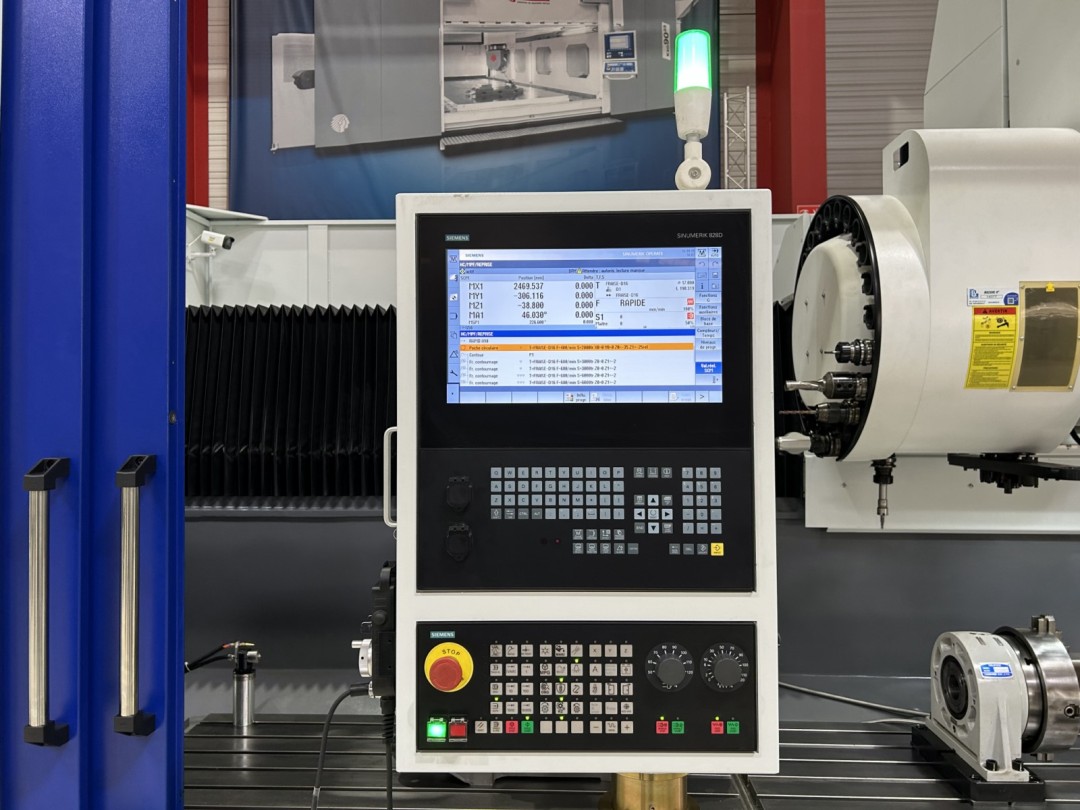

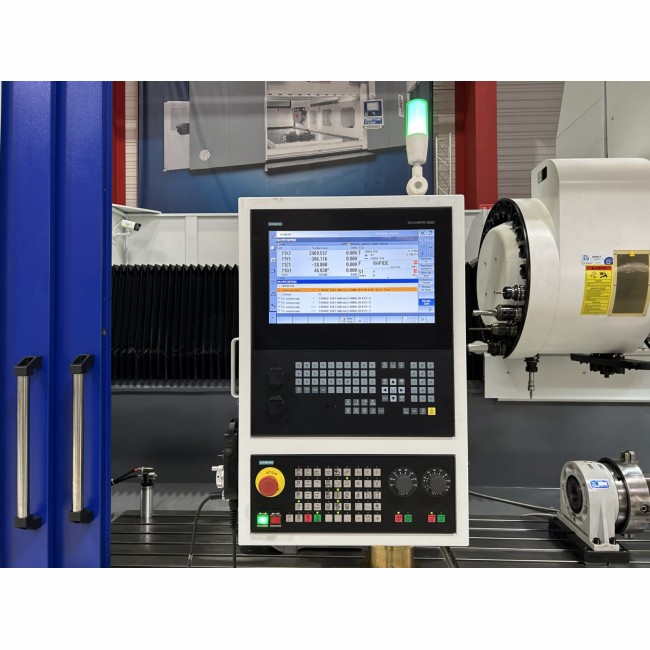

  • Une commande numérique Siemens avec large écran tactile 15''
  • Un bati en fonte HT250 et QT600 assurant une grande stabilité à la machine
  • Une course de 4500mm en longitudinal avec un entrainement par pignon / crémaillère
  • Une course de 650mm en transversal et 700mm en vertical avec un entrainement à vis à billes

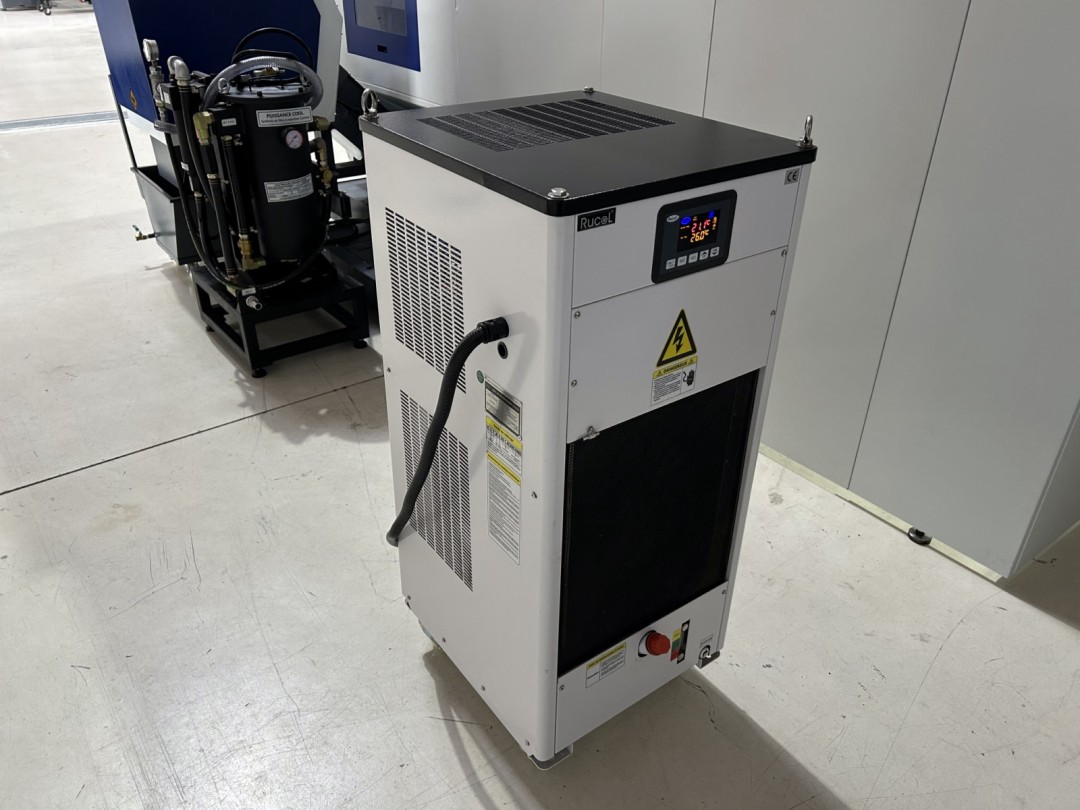

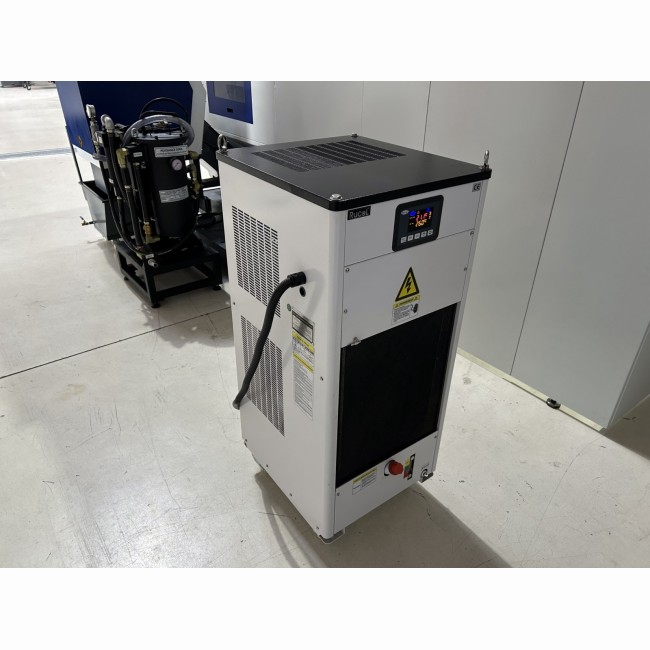

  • Une broche mécanique 10.000tr/min avec groupe de refroidissement
  • La fonction de taraudage rigide

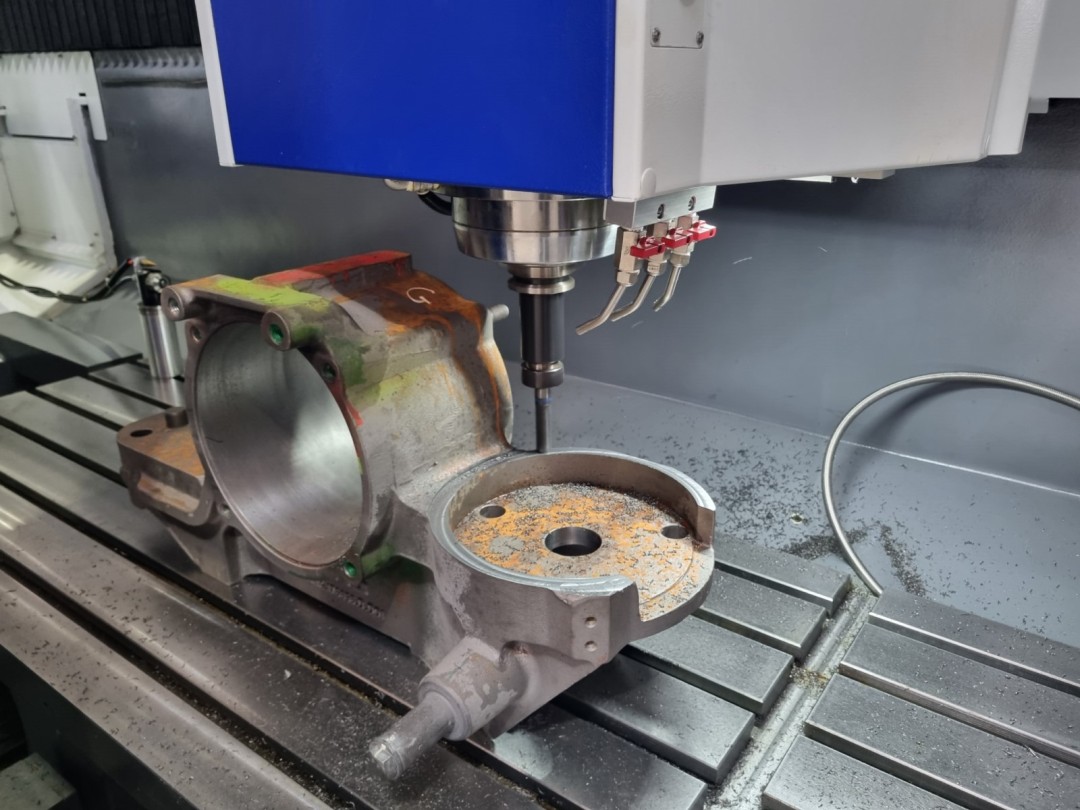

  • Un palpeur pièce RENISHAW modèle OMP60

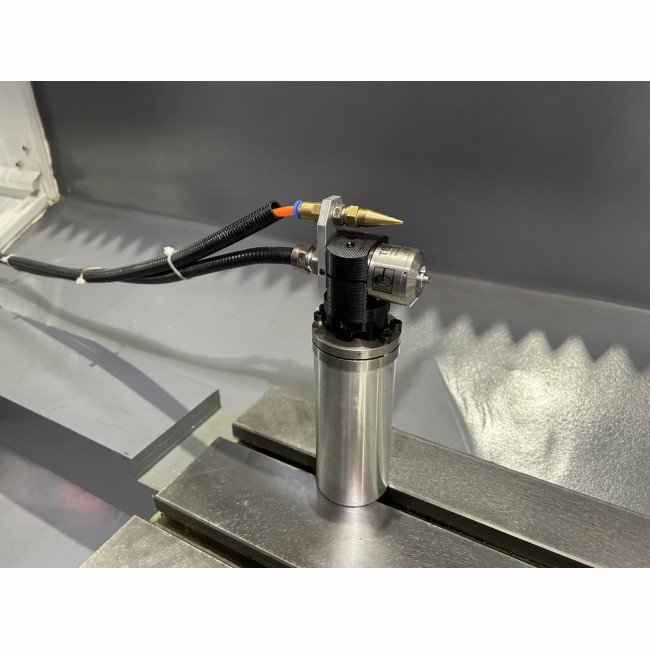

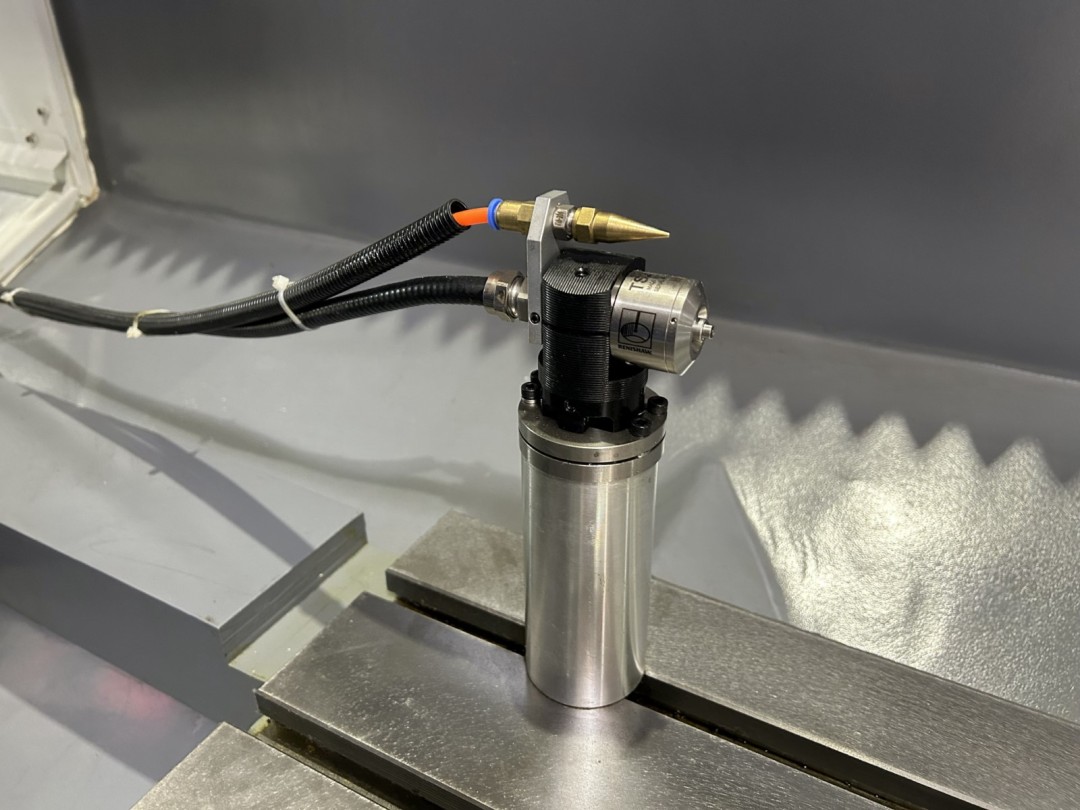

  • Un palpeur outil RENISHAW modèle TS27R

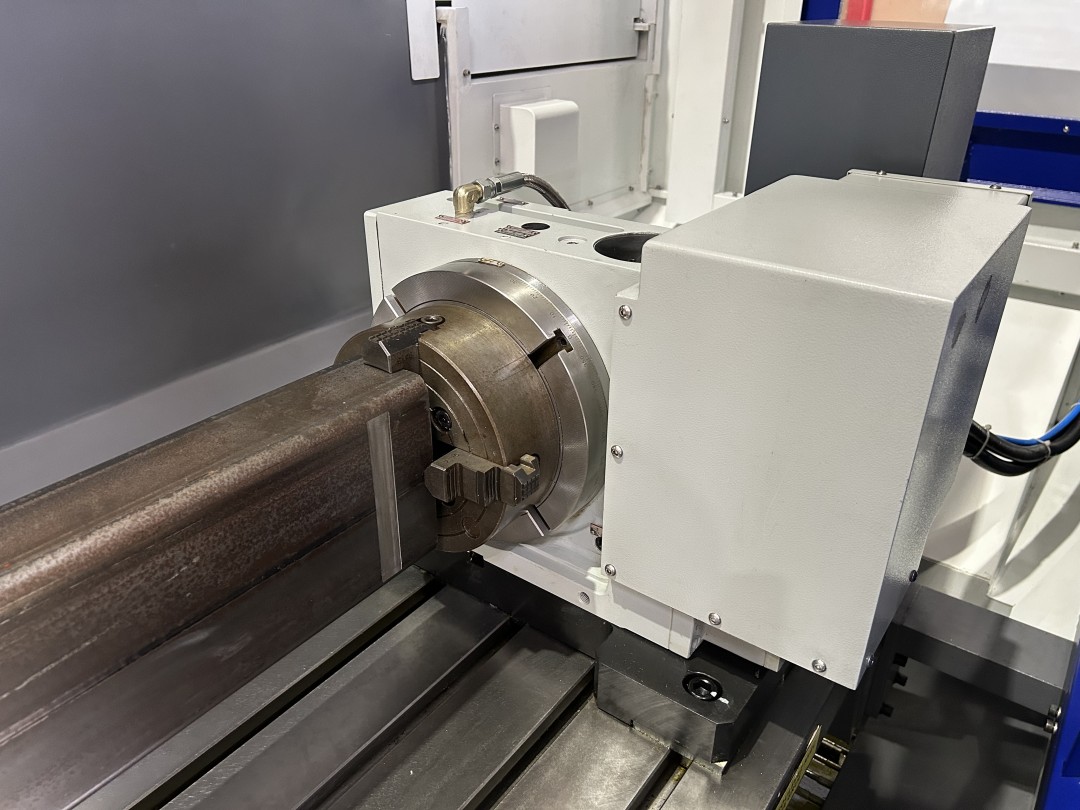

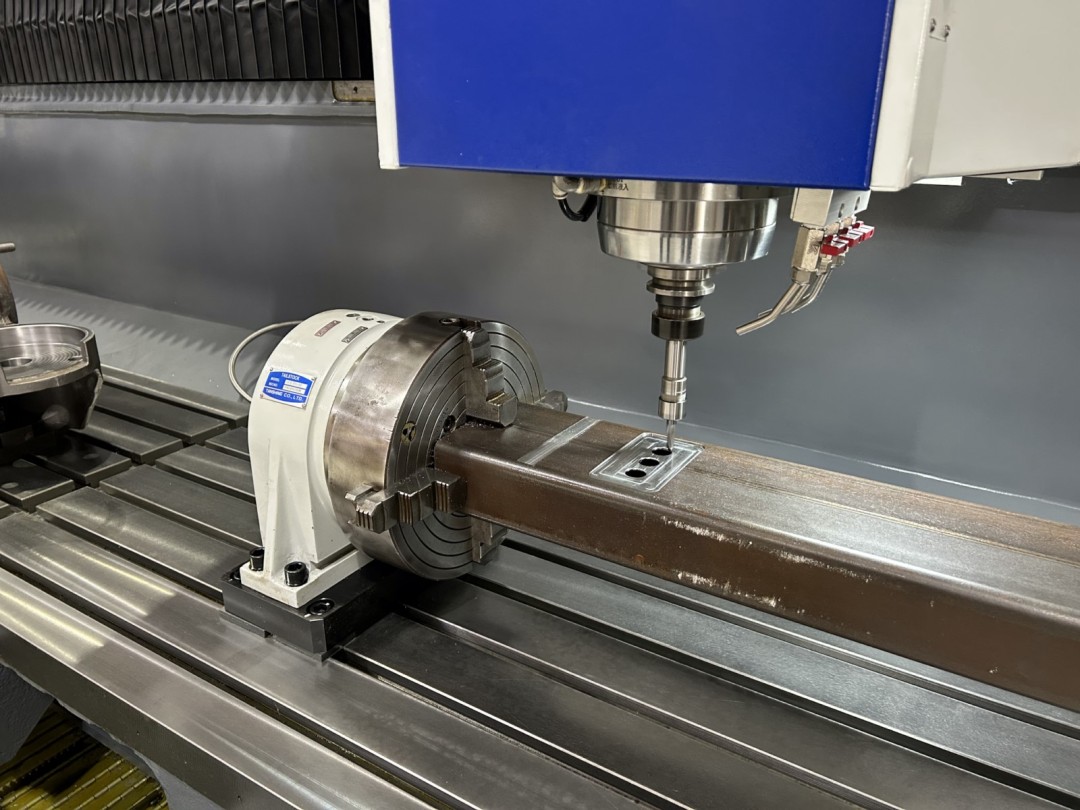

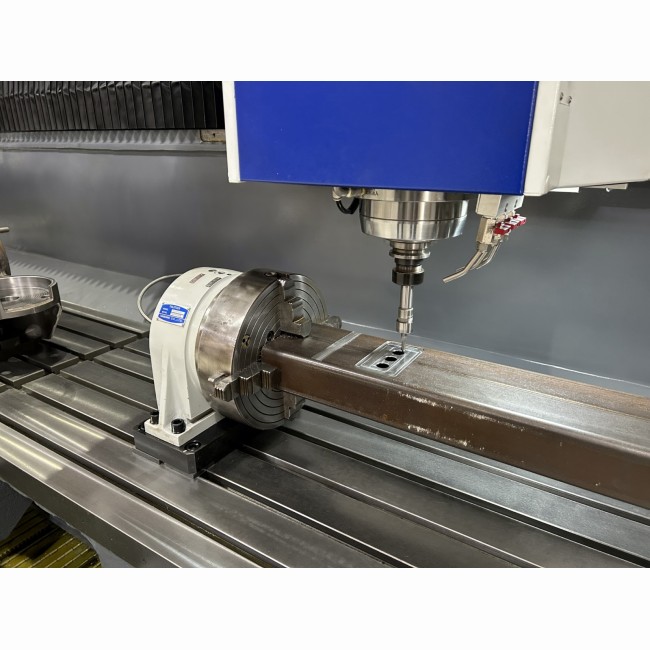

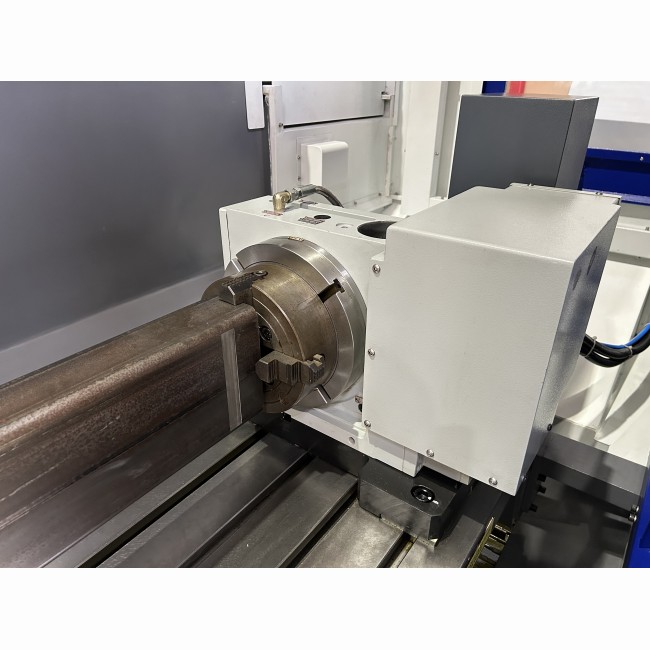

  • Un diviseur 4ème axe numérique Ø255mm + contrepointe

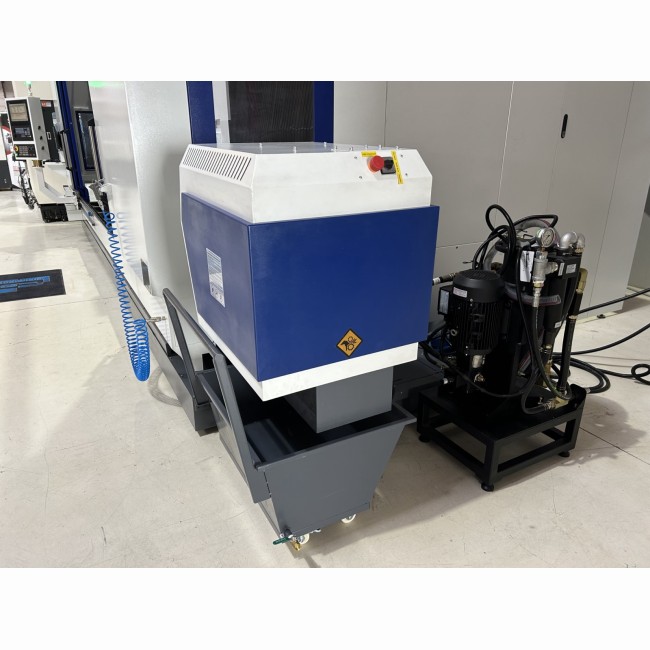

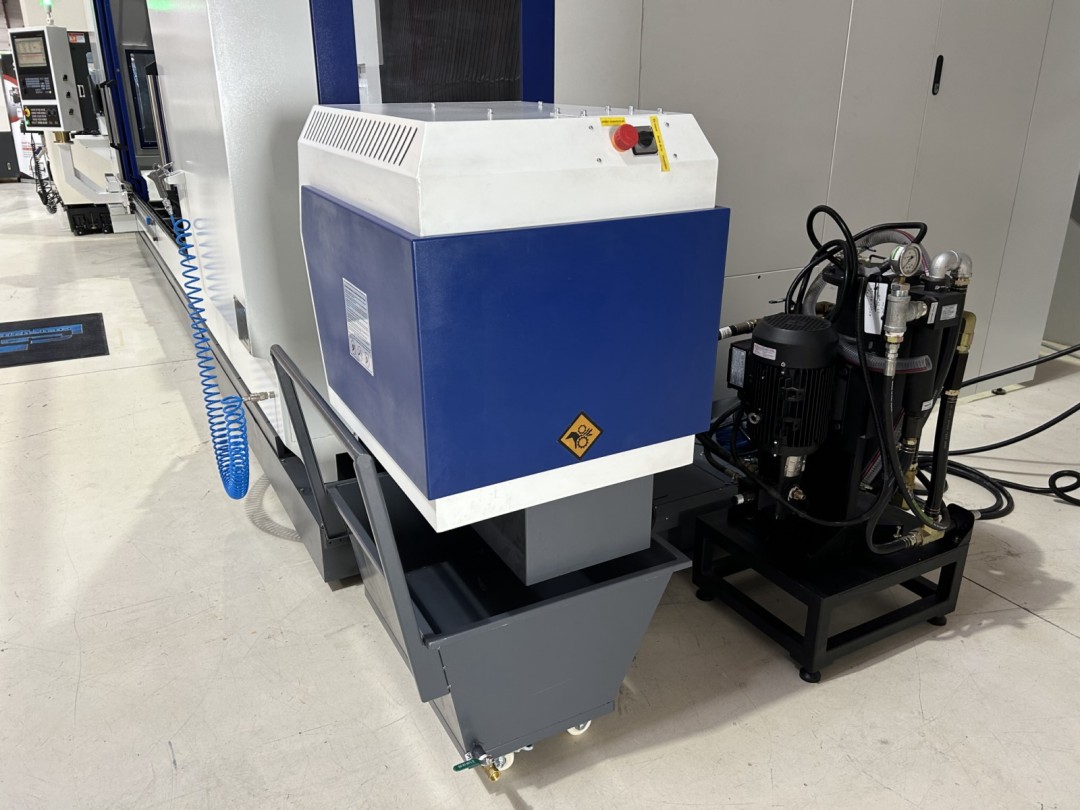

  • Un convoyeur à copeaux à palettes

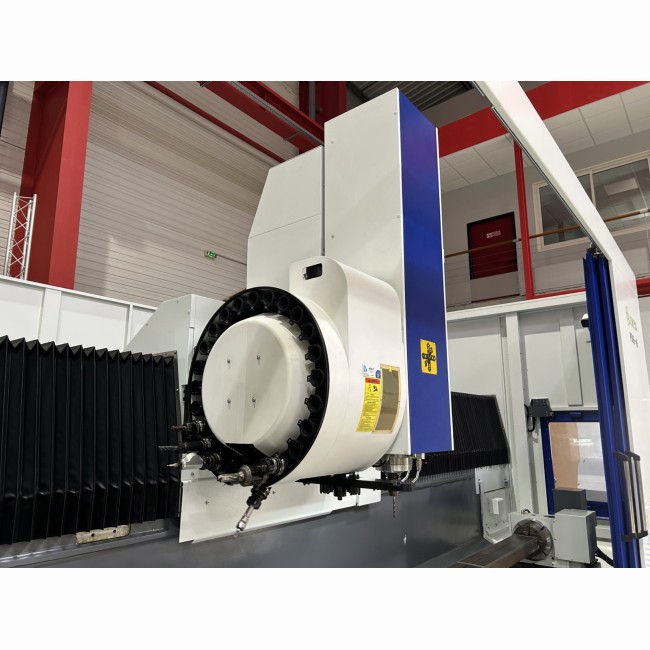

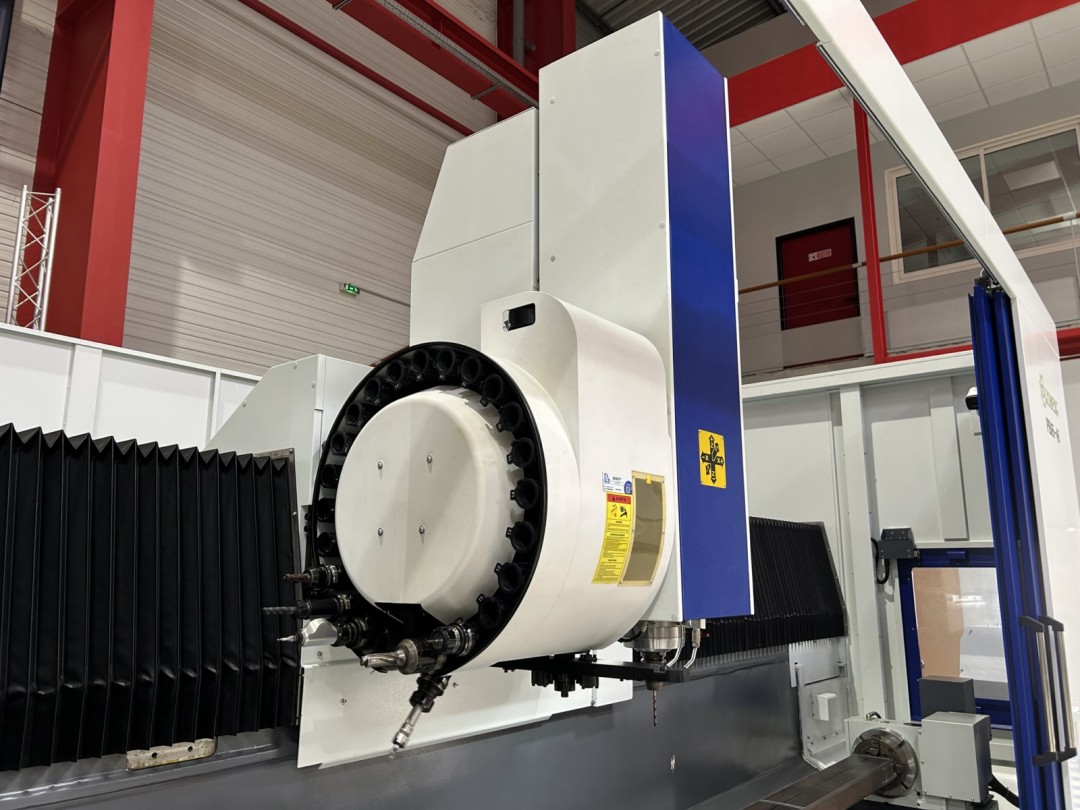

  • Un magasin automatique d'outils à bras 24 postes
  • Une centrale de graisage automatique des guidages linéaires et des vis à billes
  • Une pompe d'arrosage haute pression 20 bars

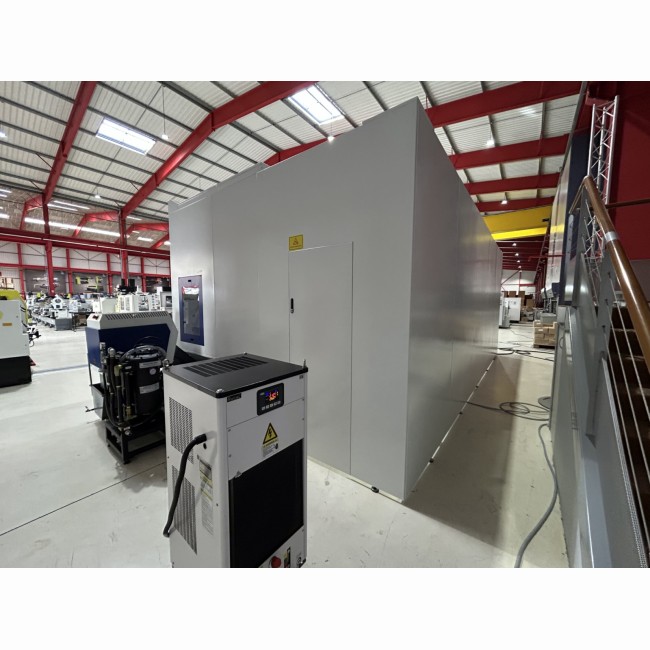

  • Une cartérisation de la machine avec larges portes frontales permettant un chargement aisé des pièces volumineuses

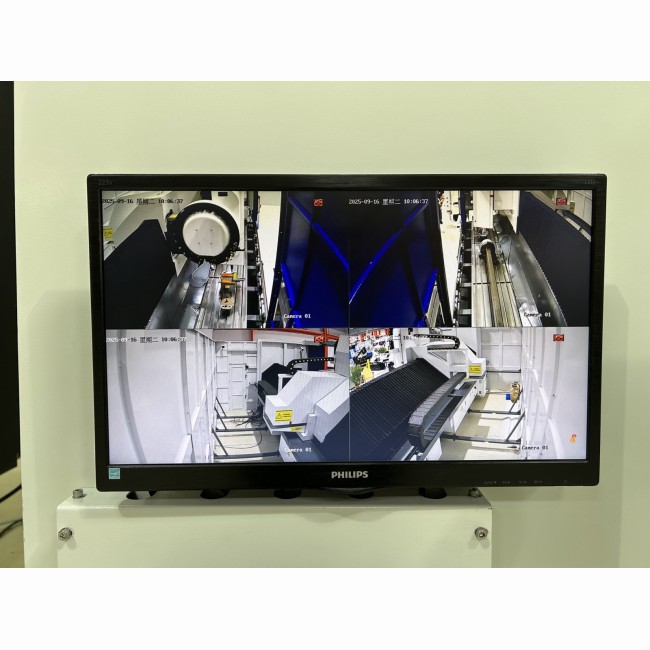

  • Une caméra de surveillance de la zone de travail
  • Un transformateur 5KVA
  • Une colonne lumineuse indiquant le statut de la machine
  • Une lampe d'éclairage

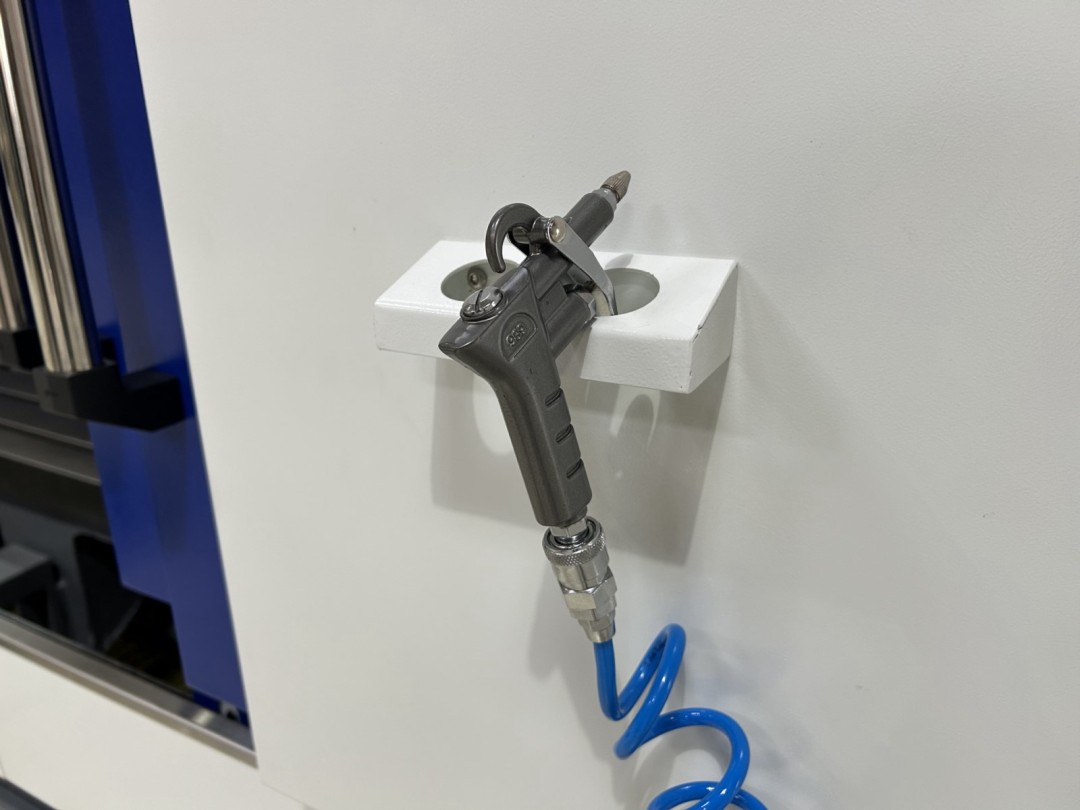

  • Un pistolet de nettoyage (liquide de coupe) et un pistolet à air (souflette)
  • Une ventilation de l'armoire électrique

Caractéristiques techniques

PB64-45
Commande numériqueSiemens
COURSES.
Couse longitudinale (X) (mm)4500
Course transversale (Y) (mm)650
Course verticale (Z) (mm)700
Distance nez de broche / table (mm)120 à 820

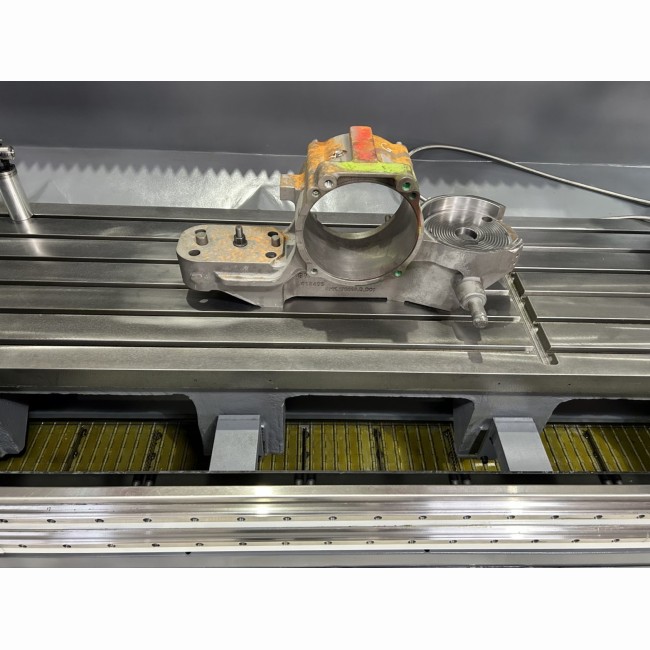

largeur de la table (mm)4250 x 650
Charge admissible sur la table (kg)1000
Rainutes de table (nb x larg x ecartement)6 x 18 100
BROCHE.
Vitesse de rotation (tr/min)10.000
Puissance du moteur de broche (Kw)14 / 26
Couple du moteur de broche (Nm)89 / 180
AttachementBT40
MAGASIN D'OUTILS.
Typeà bras
Capacité24 postes
Ø outil maxi (mm)75
Ø outil maxi avec poches adjacentes vides150
Longueur outil maxi (mm)300
Poids outils maxi (kg)8
temps de changement d'outils (s)2
AVANCES.
Avances rapides sur le X et Y (m/min)50 / 36
Avances rapides sur le Z (m/min)36
Avances de travail (m/min)15
MOTORISATION.
Puissance broche (Kw)
Axes (X / Y / Z) (Kw)3 / 3 / 3 (Fanuc - 5,5 / 3,5 / 5,5 (Siemens)
PRECISION.
Positionnement axe X (mm)0,02
Positionnement axe Y et Z (mm)0,0,15
Répétabilité (mm)0,01
Poids (kg)6.500 a 12.000kg suivant course X
Dimensions (L x l x h) (mm)4100 à 9000
Besoin pneumatique (kg/cm²)6
