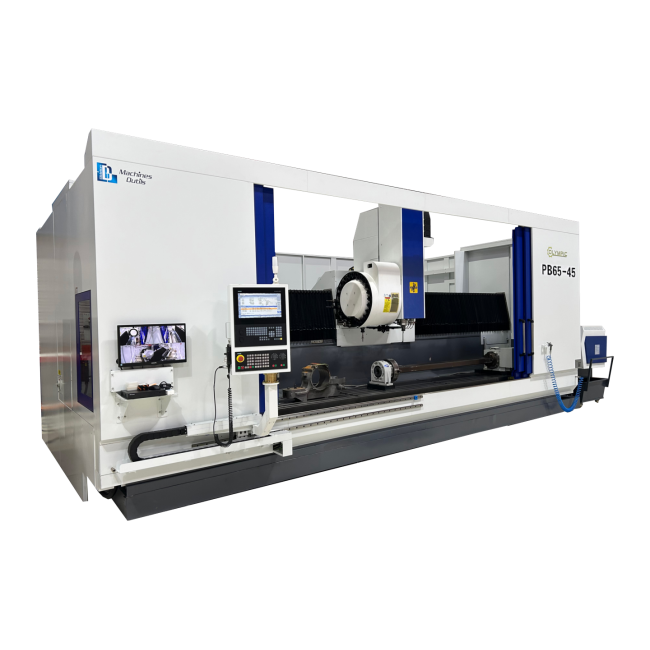

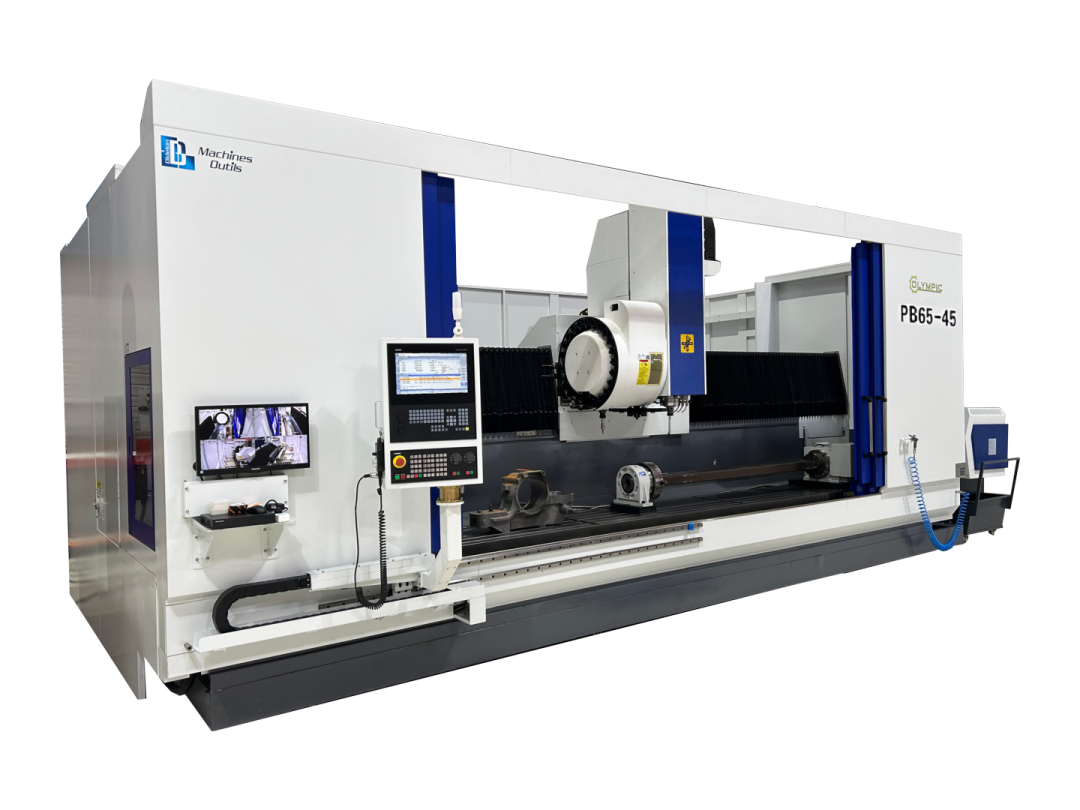

Centre d’usinage vertical 3 axes Retour à la page précédente

OLYMPIC - PB65-25

Désignation : PB65-25

Référence DMO :

Marque : OLYMPIC

Neuf

Sur commande

DESCRIPTIF

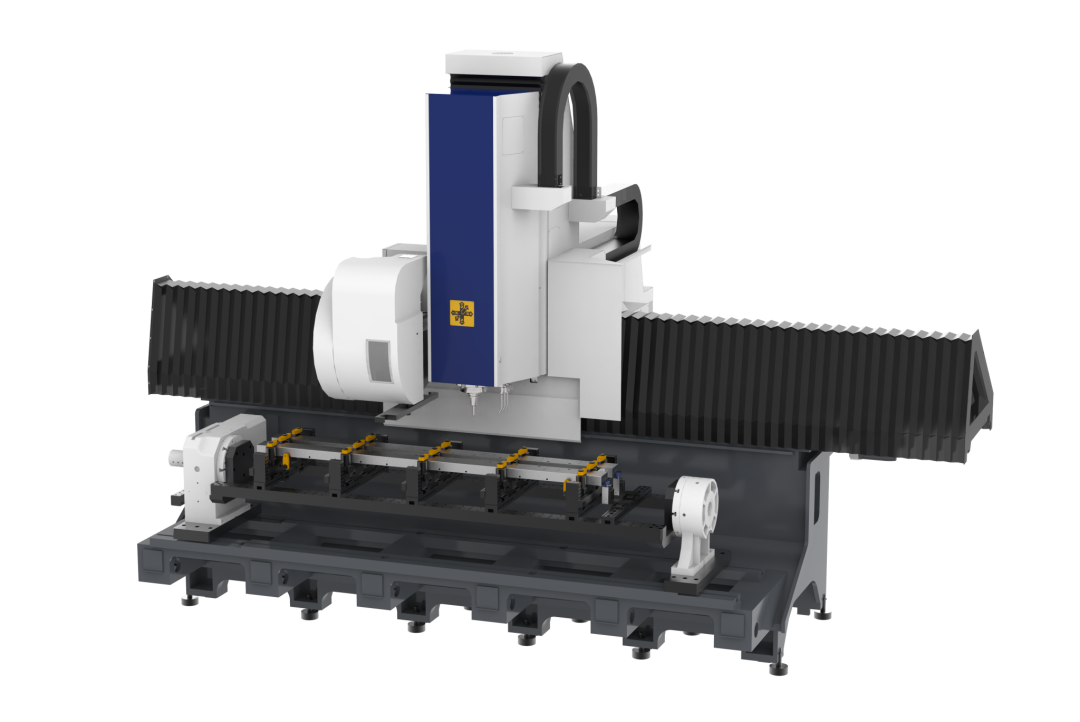

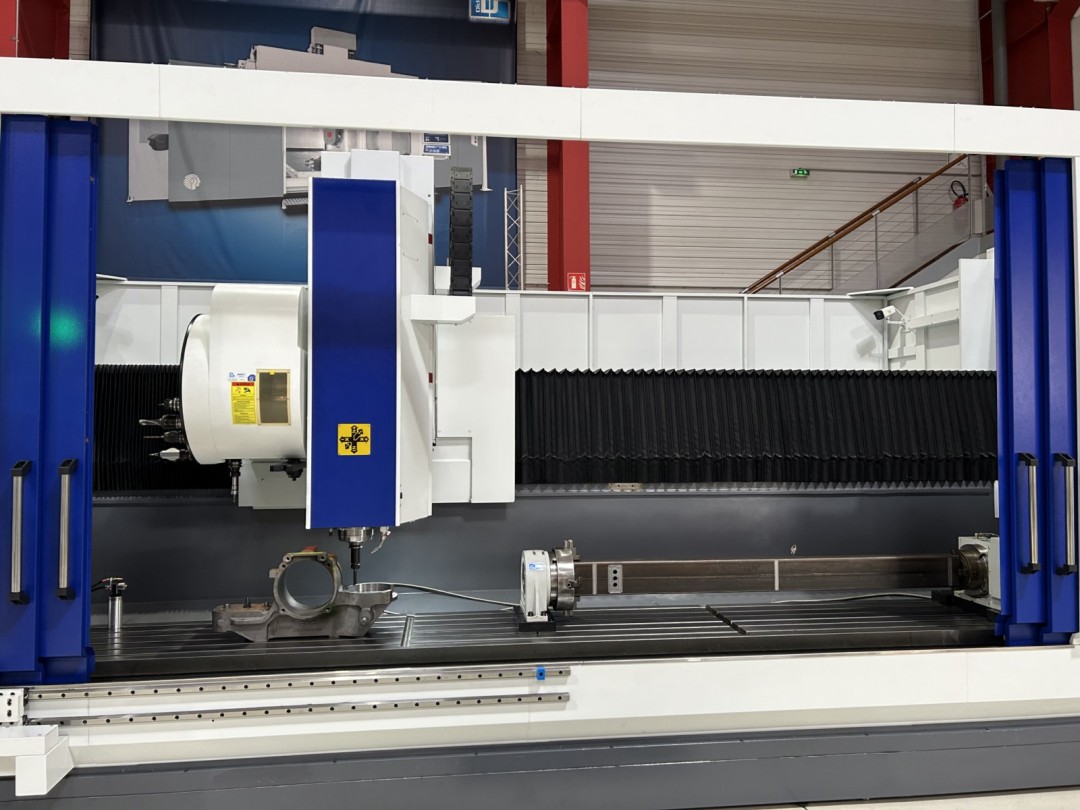

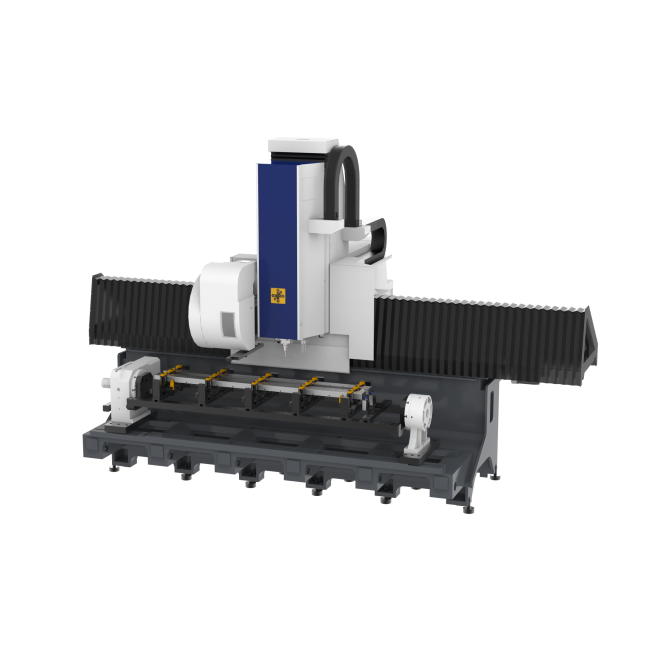

Centre d'usinage de profilés aluminium Type PB65-25 :

Cette machine est équipée de :

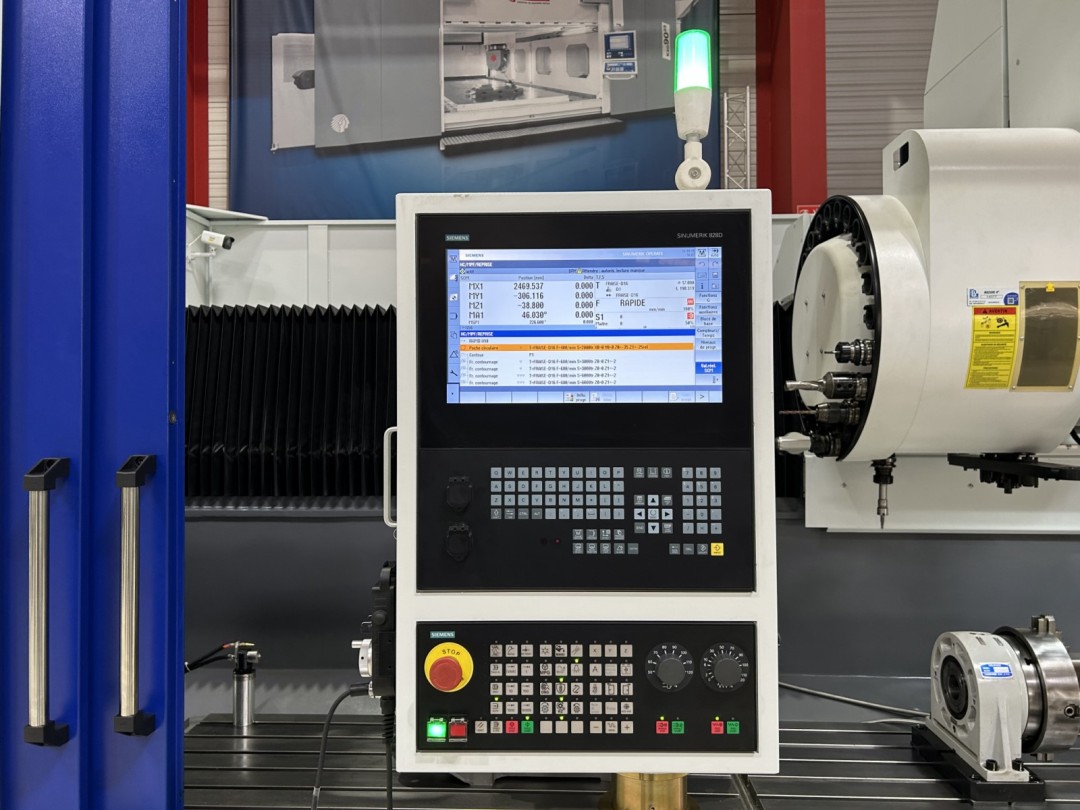

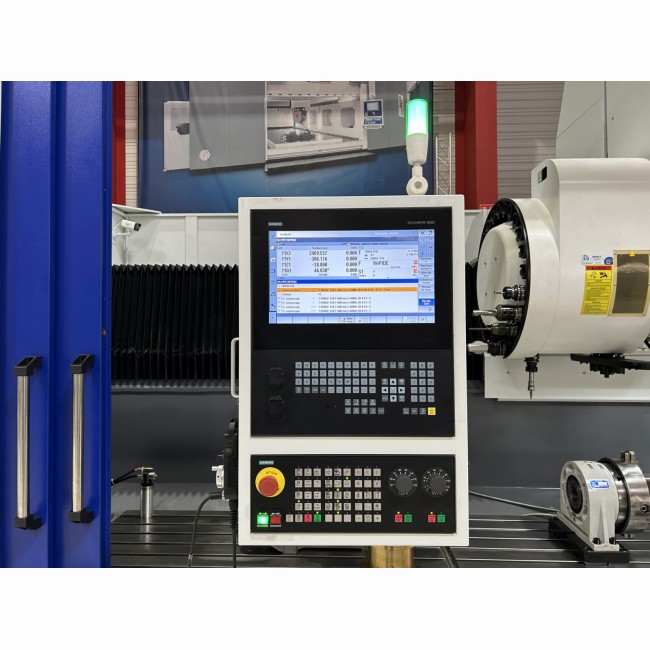

Une commande numérique Siemens 828D avec large écran tactile 15''
Un bati en fonte HT250 et QT600 assurant une grande stabilité à la machine

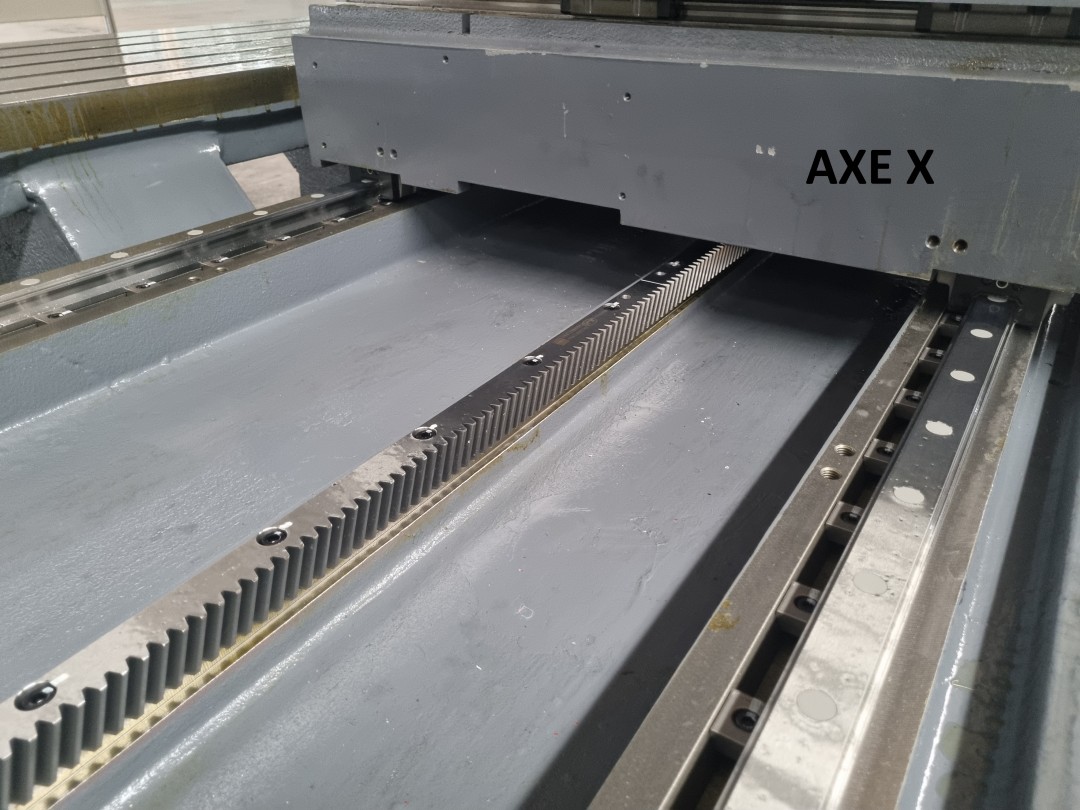

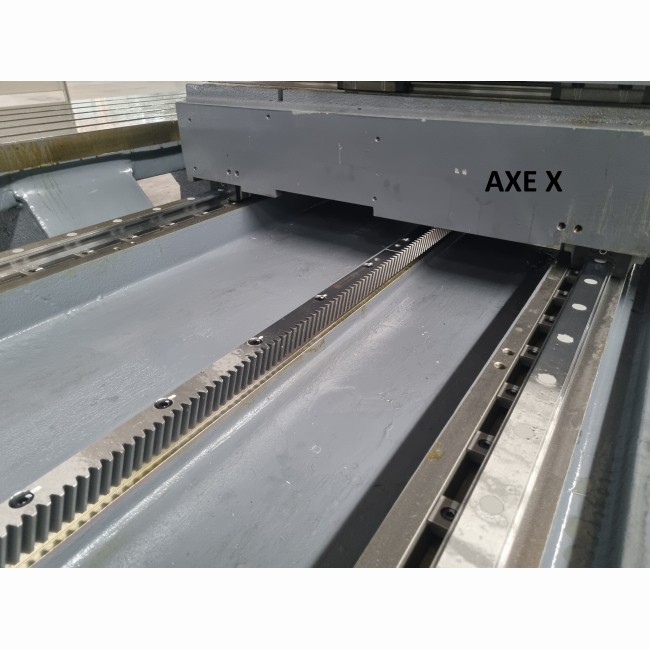

Une course de 2500mm en longitudinal avec un entrainement par pignon / crémaillère

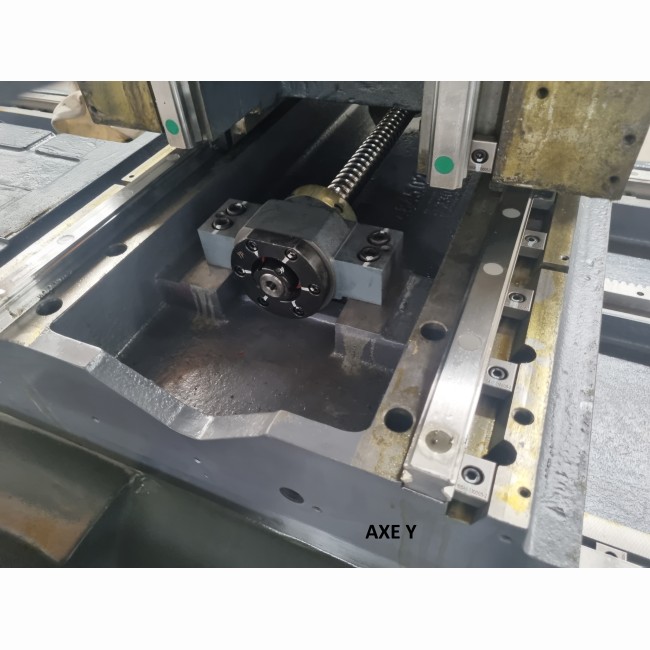

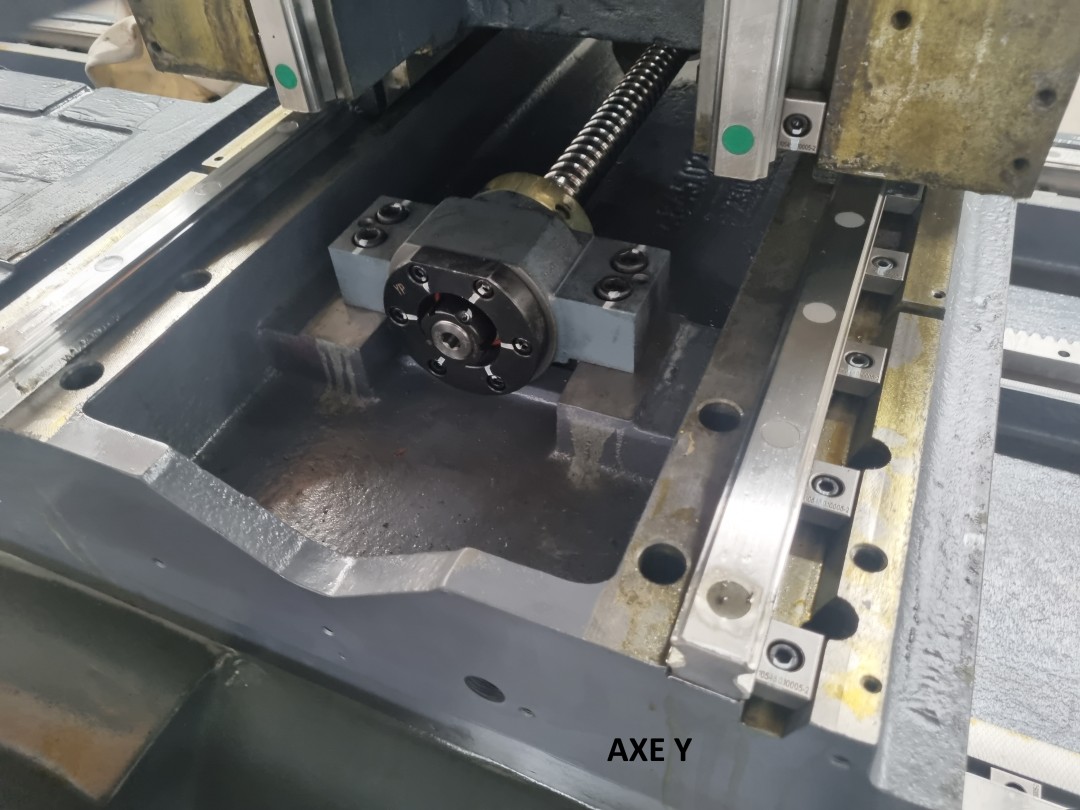

Une course de 650mm en transversal et 700mm en vertical avec un entrainement à vis à billes

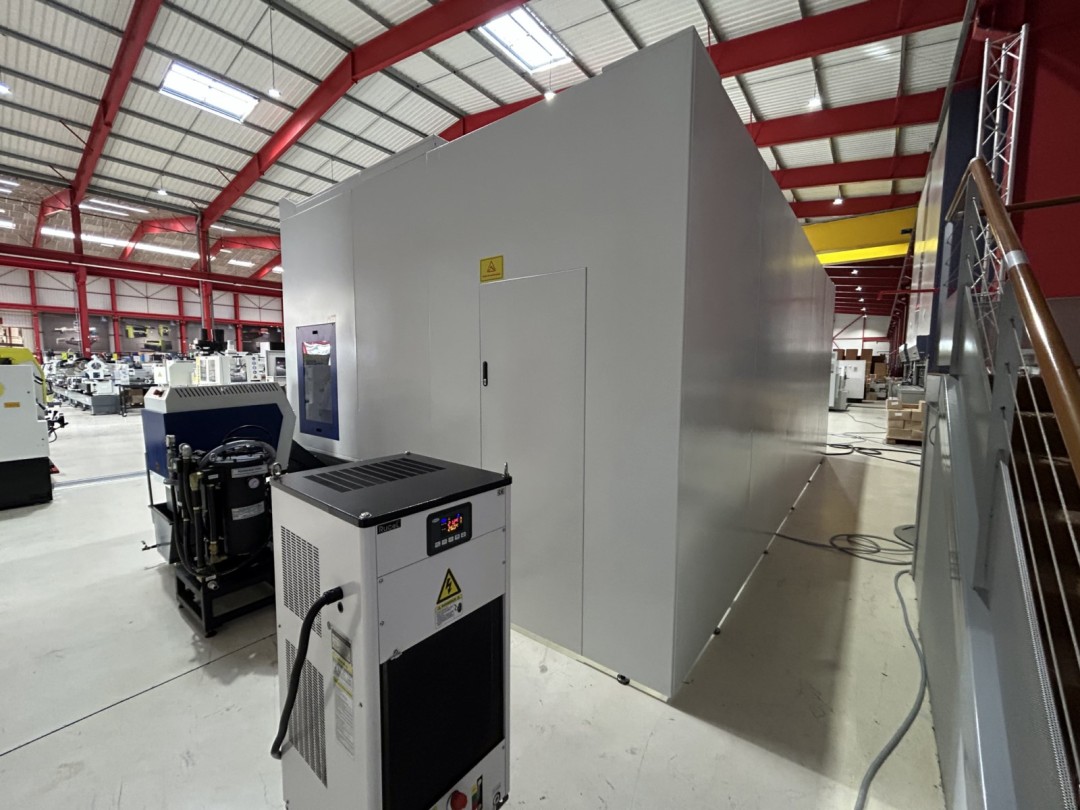

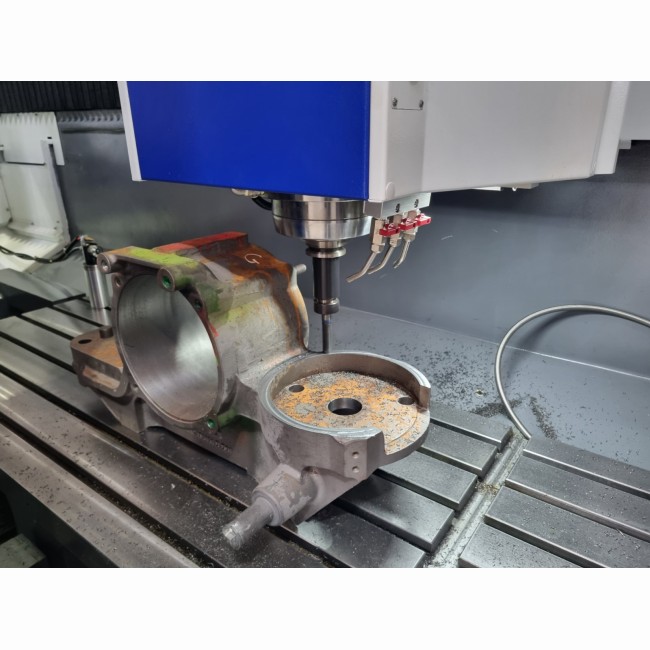

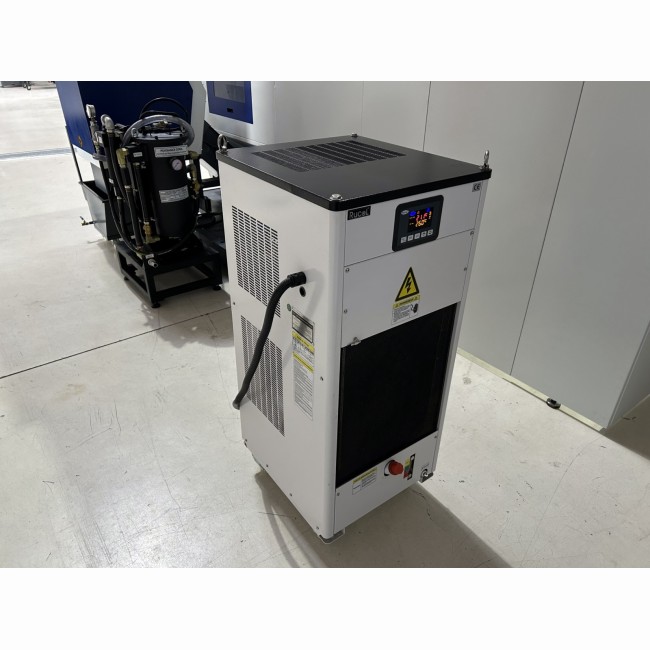

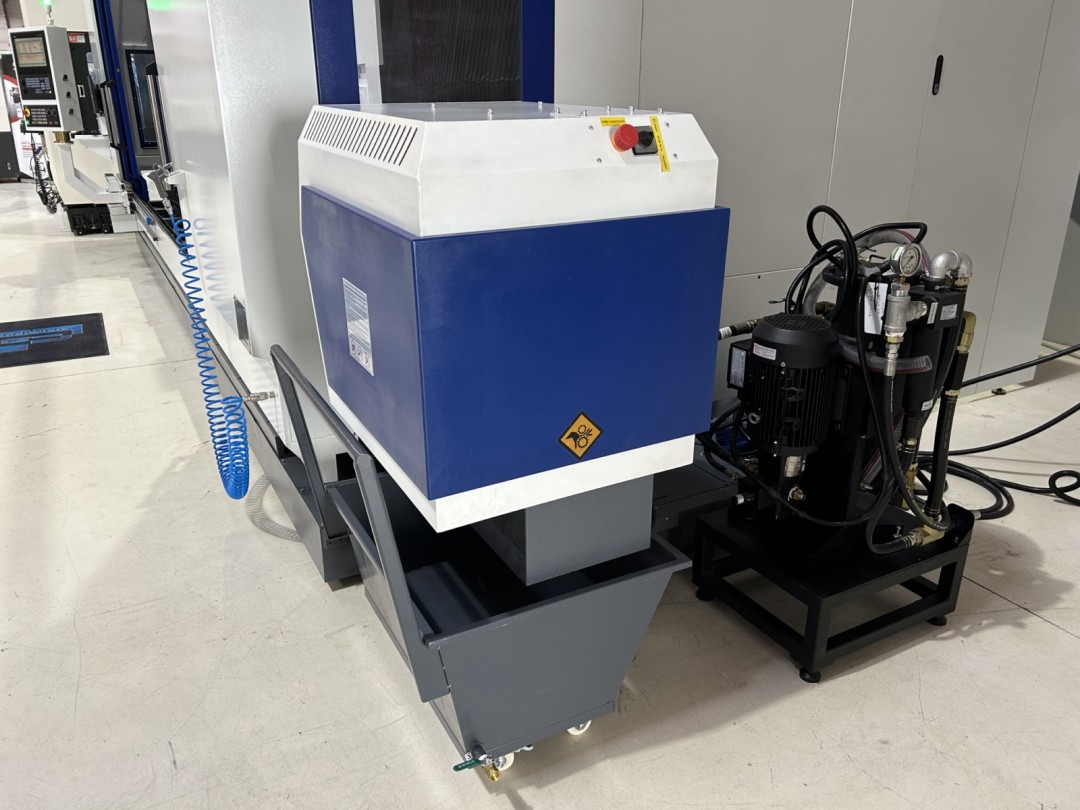

Une broche mécanique 12.000tr/min avec groupe de refroidissement
La fonction de taraudage rigide

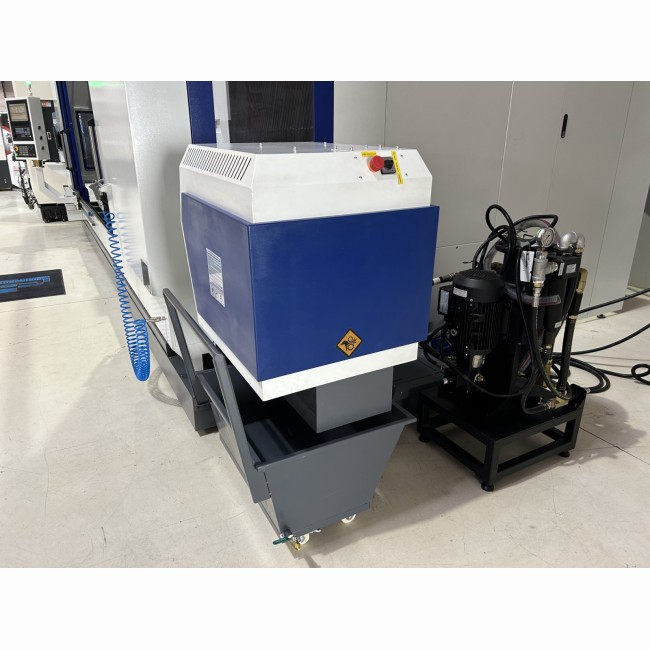

Un convoyeur à copeaux à palettes

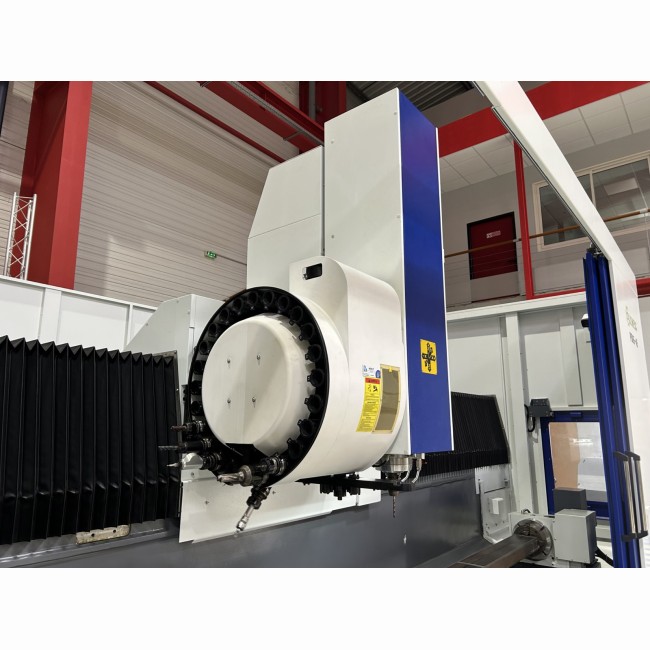

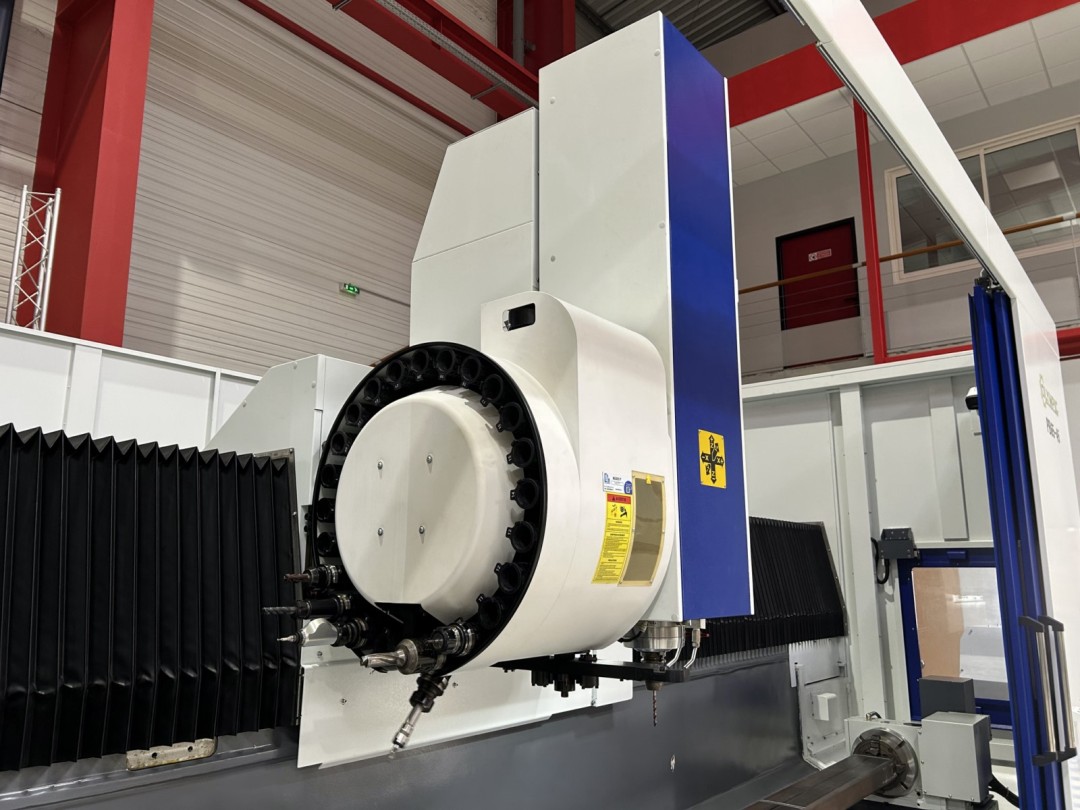

Un magasin automatique d'outils à bras 24 postes
Une centrale de graisage automatique des guidages linéaires et des vis à billes
Une pompe d'arrosage haute pression 20 bars

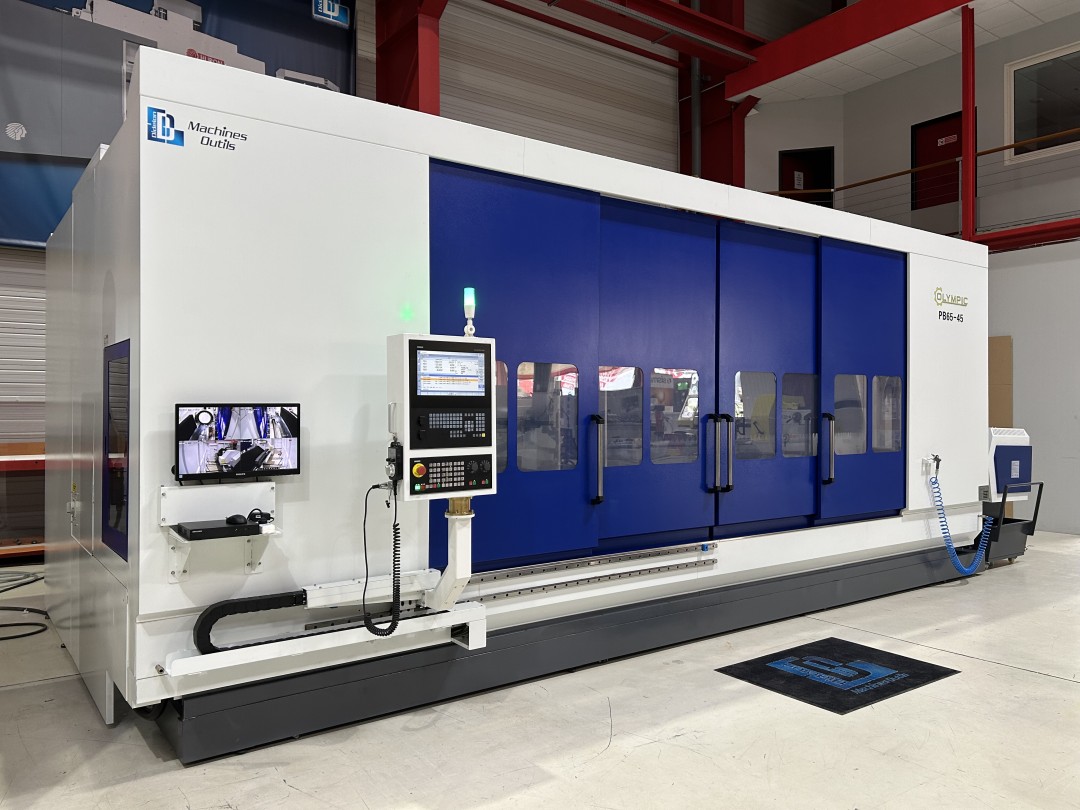

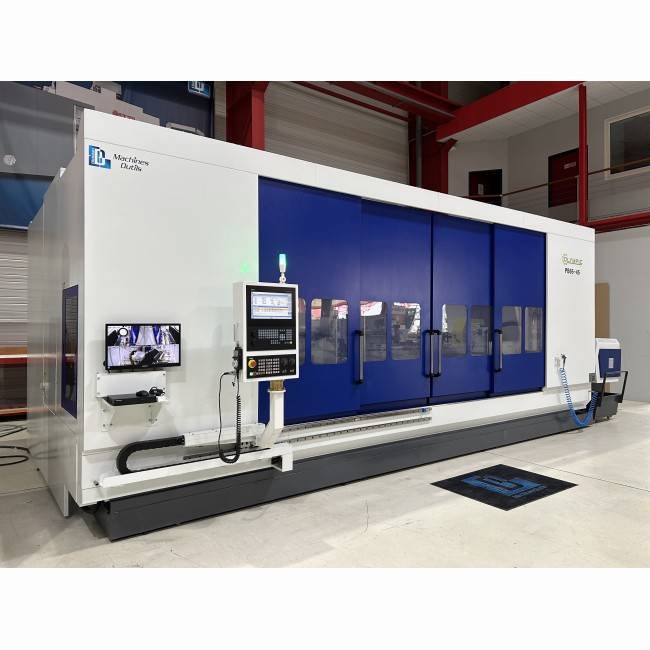

Une cartérisation de la machine avec larges portes frontales permettant un chargement aisé des pièces volumineuses
Un transformateur 5KVA
Une colonne lumineuse indiquant le statut de la machine
Une lampe d'éclairage

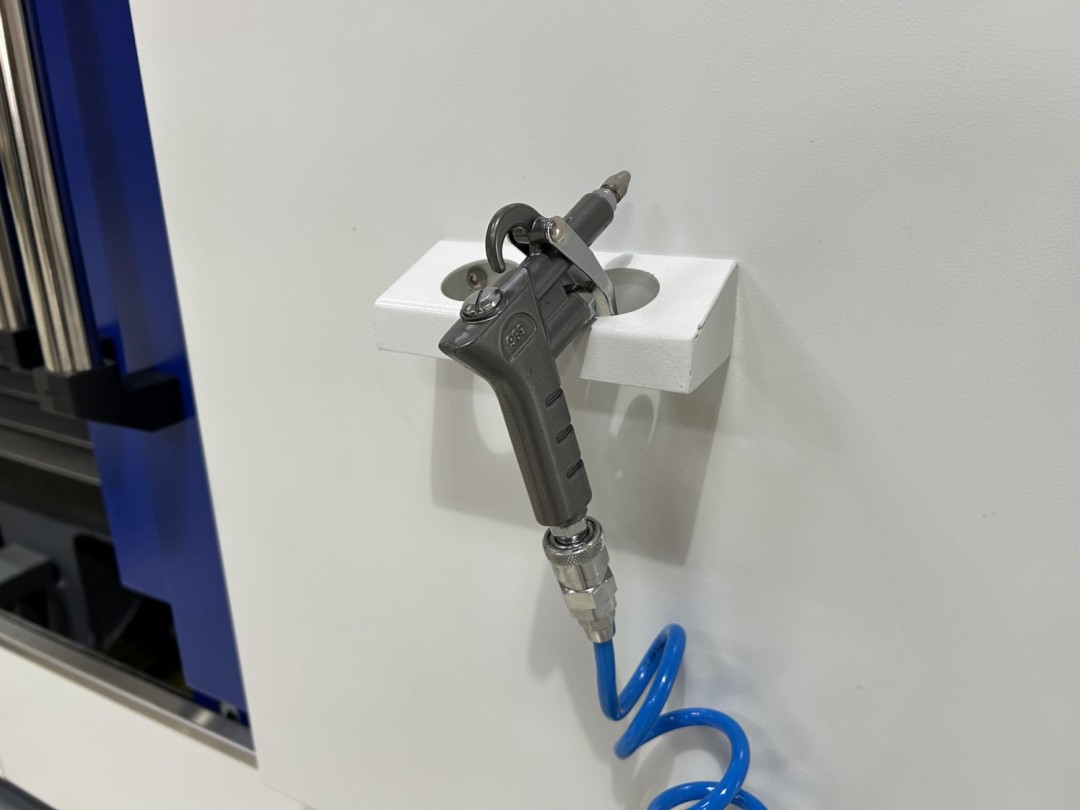

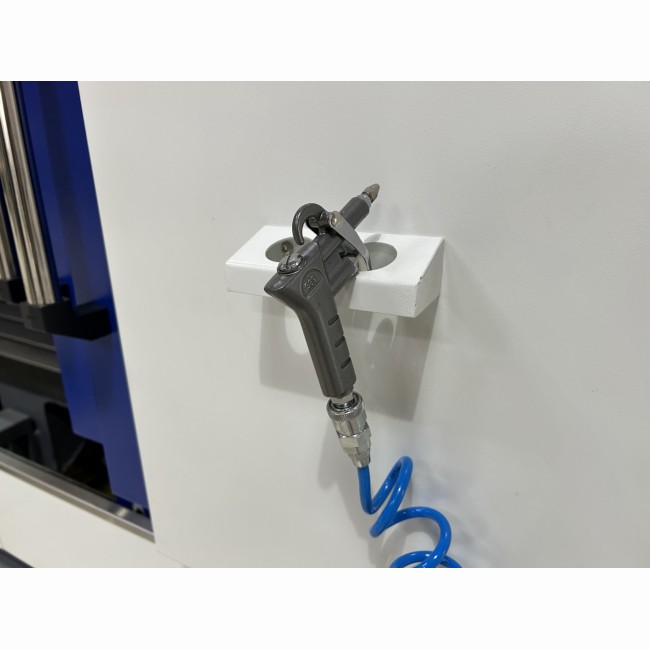

Un pistolet de nettoyage (liquide de coupe) et un pistolet à air (souflette)
Une ventilation de l'armoire électrique

	PB64-25
Commande numérique	Siemens 828D
COURSES	.
Couse longitudinale (X) (mm)	2500
Course transversale (Y) (mm)	650
Course verticale (Z) (mm)	700
Distance nez de broche / table (mm)	120 à 820
largeur de la table (mm)	3550 x 650
Charge admissible sur la table (kg)	1000
Rainutes de table (nb x larg x ecartement)	6 x 18 100
BROCHE	.
Vitesse de rotation (tr/min)	12.000
Puissance du moteur de broche (Kw)	14 / 26
Couple du moteur de broche (Nm)	89 / 180
Attachement	HSK A63
MAGASIN D'OUTILS	.
Type	à bras
Capacité	24 postes
Ø outil maxi (mm)	70
Ø outil maxi avec poches adjacentes vides	120
Longueur outil maxi (mm)	300
Poids outils maxi (kg)	7
temps de changement d'outils (s)	2
AVANCES	.
Avances rapides sur le X et Y (m/min)	30 / 36
Avances rapides sur le Z (m/min)	36
Avances de travail (m/min)	15
MOTORISATION	.
Puissance broche (Kw)	14/26
Axes (X / Y / Z) (Kw)	3,6
PRECISION	.
Positionnement axe X (mm)	0,035
Positionnement axe Y et Z (mm)	0,015
Répétabilité (mm)	0,030 / 0,010 / 0,010
Poids (kg)	6.500 a 12.000kg suivant course X
Dimensions (L x l x h) (mm)	4900 x 3500
Besoin pneumatique (kg/cm²)	6
