Centre d’usinage vertical 5 axes Retour à la page précédente

MICROCUT - V20-5

Désignation : V20-5

Référence DMO :

Marque : MICROCUT

Neuf

Sur commande

DESCRIPTIF

Le centre d'usinage 5 axes Microcut V20-5 est particulièrement adapté pour l'usinage de pièces de petit volume, inscrite sur la table de diamètre 320mm.

Cette machine peut etre configurée en 5 axes positionnés (4 axe continus + 1 positonné) avec une CN Heidenhain 620 ou SIemens 828D, ou 5 axes continus avec une CN Heidenhain 640 ou Siemens 840D

Particulièrement dynamique, cette machine est notamment utlisée pour les usinages d'aluminium, d'aciers, d'aciers traités et d'inox pour les industries aéronautiques, automobiles, moules, mécanique de précision...

Contrairement a certaines machines qui recoivent un plateau diviseur sur un centre vertical 3 axes , cette machine a été entierement conçue autour du berceau.

Elle se caractérise par:

un bati en fonte meehanite en structure largement dimensionné permettant d'absorber les vibrations générées lors de l'usinage. Le bâti est traité (180-220 HB) puis stabilisé avant usinage afin de libérer les contraintes mécaniquescol de cygne
une structure en col de cygne avec des glissières linéaires sur les 3 axes avec guidage a rouleaux
un plateau diametre 320mm rectifié et rainuré
une charge admissible sur la table de 100kg
des axes A et axe C avec entrainement pignon / vis sans fin permettant un inclinaison de +30 / -120° et une rotation de 25tr/min .
une Mesure sur les 2 axes rotatifs par des codeurs de précision Heidenhain RCN226 avec une tolerance de +/-5''
une broche mécanique a entrainement direct 12.000 ou 15.000 tr/min oua alors électrobroche 18.000 ou 24.000tr/min en fonction des materiaux a usiner
des moteurs d'axes directement montés sur les vis a billes permettant des vitesses de déplacements en rapides de 48m/min et des accélérations de 6m/s²
des vis a billes de classe C3 précontraintes de diametre 40mm
un groupe de refroidissement des vis a billes des 3 axes ainsi que la broche afin d'éviter les dilatation dûes aux échauffements
un magasin a bras 24 outils pour des diametres maxi de 80mm et longueur 245mm par poche
une cartérisation intégrale avec une large porte frontale pour accès à la table de la machine
un dispositif de lubrification automatique des axes linéaires programmable depuis la CN
Des buses de nettoyage sur permettant un dégagement optimal des copeaux vers le convoyeur
Un pistolet de nettoyage
des buses d'arrosage en peripherie de broche
ne pompe haute pression 20 bars avec arrosage au centre de la broche
un convoyeur a copeaux avec double vis de chaque coté de la table et convoyeur a copeaux a palette situé a l'arriere de la machine
une manivelle électronique déportée pour faciliter les opérations de réglages
machine connectable par port RJ45 ou USB

Afin d'améliorer la productivité de cette machine, il est possible d'y rajouter les options suivantes

un palpeur pièce Heidenhain TS460 avec protection mécanique et thermique + une cellule emetrice / receptrice radio ou infrarouge
la fonction kinematic opt pour la calibration automatique des axes rotatifs
une boule de référence Heidenhain KKH250
des règles de mesures linéaires Heidenhain sur les 3 axes pour une plus grandé précision
un arrosage centre broche 70 bars
un palpeur d'outil laser
un magasin d'une capacité de 32 outils
...

Equipements standards

Le V20-5 est doté en standard des équipements suivants

Commande numérique Siemens (828D ou 840D), ou Heidenhain (iTNC620 ou 530 HSCI)
Une broche a entrainement direct 12.000tr/min
Une diviseur 4eme et 5eme axe avec un plateau diametre 320mm
Des codeurs de précisions Heidenhain RCN226 avec une tolérance de + / - 5'' pour les axes rotatifs A et C. Ces systèmes de mesure permettent de garantir la précision et la performance de la machine
Un magasin à bras d'une capacité de 24 outils, pouvant être étendu a 32 voir 40 outils si besoin
Des vis a billes de diamètre 40mm, précision P6 de classe 3 sur les 3 axes linéaires.
Des moteurs d'axes a courant continu
Des guidages linéaires sur les 3 axes avec patins à rouleaux
Une ergonomie travaillée pour le chargement des pièces aisé sur la table, et le changement d'outil en broche
Une centrale de graissage automatique
Un dispositif d'arrosage en périphérie de broche et de lavage des carters
Un système d'arrosage centre broche 20 bars
Un convoyeur a copeaux
Une cartérisation intégrale de la machine
Une manivelle électronique déportée

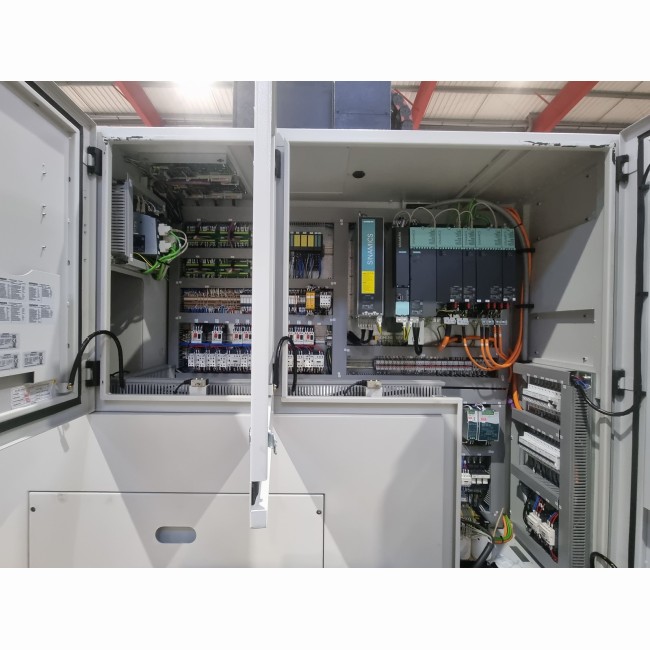

Une ventilation de l'armoire électrique
Un pistolet de lavage

Equipements optionnels

Cette machine peut recevoir plusieurs équipements optionnels afin comme:

Une broche a entrainement direct 15.000 tr/min
Une éléctrobroche 18.000 ou 24.000 tr/min
Une calibration automatique des axes rotatifs pour du 5 axes continus, avec l'option Kinematic opt, une boule de référence et un palpeur pièce
Un dispositif d'arrosage centre broche 20 bars ou 70 bars avec un réservoir séparé
Un cone HSK63
Un magasin a bras 32 ou 40 outils
Un déshuileur
Un palpeur outil

Caractéristiques techniques

	V20-5
Diamètre de la table (mm)	320
Hauteur de la table (mm)	1160
Inclinaison de l'axe A (°)	+ 120 / - 30
Rotation de l'axe C (°)	360
Largeur des rainures (mm)	12H7
Poids admissible sur la table (kg)	100
Système d'entrainement des axes rotatifs	Roue et vis sans fin
Course axe X (mm)	400
Course axe Y (mm)	560
Course axe Z (mm)	400
Cône de broche	#40
Attachement	BT40 / ISO40 / CAT40
Vitesse de rotation (broche a entrainement direct) (tr/min)	12.000 (std) / 14.000 (opt)
Distance entre les rails axe Y (mm)	700
Vitesse de rotation (éléctrobroche) (tr/min)	18.000 (opt) / 24.000 (opt)
Puissance moteur (broche a entrainement direct avec CN Heidenhain) (Kw)	10 / 14
Puissance moteur (éléctrobroche avec CN Heidenhain) (Kw)	20 / 25
Distance entre axe broche et carter axe Z (mm)	595
Distance nez de broche et platea (mm)	100 à 500
Type	à bras
Capacité	24 (std) / 32 (opt)
Vis a bille axe X	diam. 40mm / P16 / C3
Vis a bille axe Y	diam. 40mm / P16 / C3
Vis a bille axe Z	diam. 40mm / P16 / C3
Types de guidage axe X / Y / Z	Guidage linéaire avec patins a rouleaux
Distance entre les rails axe X (mm)	360
Distance entre les rails axe Z (mm)	400
Longueur d'outil maxi (mm)	245
Diamètre d'outil maxi (mm)	80
Diamètre d'outil maxi (si poches adjacentes vides) (mm)	130
Poids maxi de l'outil	8
Temps de changement d'outil (outil a outil) (s)	2
Avances rapides axe X /Y / Z (m/min)	48
Vitesse d'inclinaison axe A (tr/min)	25
Vitesse de rotation axe C (tr/min)	25
Accélération axe X / Y / Z (m.s²)	6
Répétabilité axe X / Y / Z (mm)	+ / - 0,005 sur 300
Positionnement axe X / Y /Z (mm)	0,005
Répétabilité axe A (sec)	60
Répétabilité axe C (sec)	20
Peession pneumatique (bars)	6
Capacité du réservoir de liquide de coupe (litres)	260
Dimensions machine avec convoyeur (L x l x h) (mm)	3110 x 2990 x 2960
Poids (Kg)	5000
Encombrement au sol (mm)	3110 x 4000
