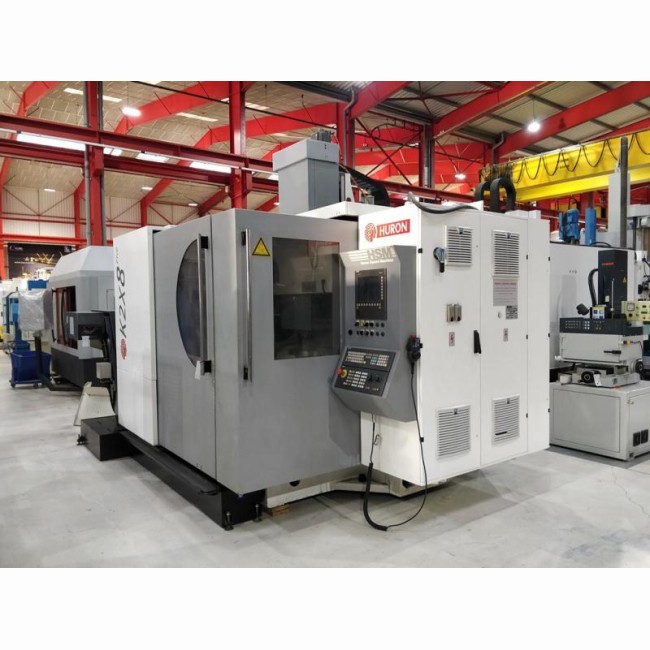

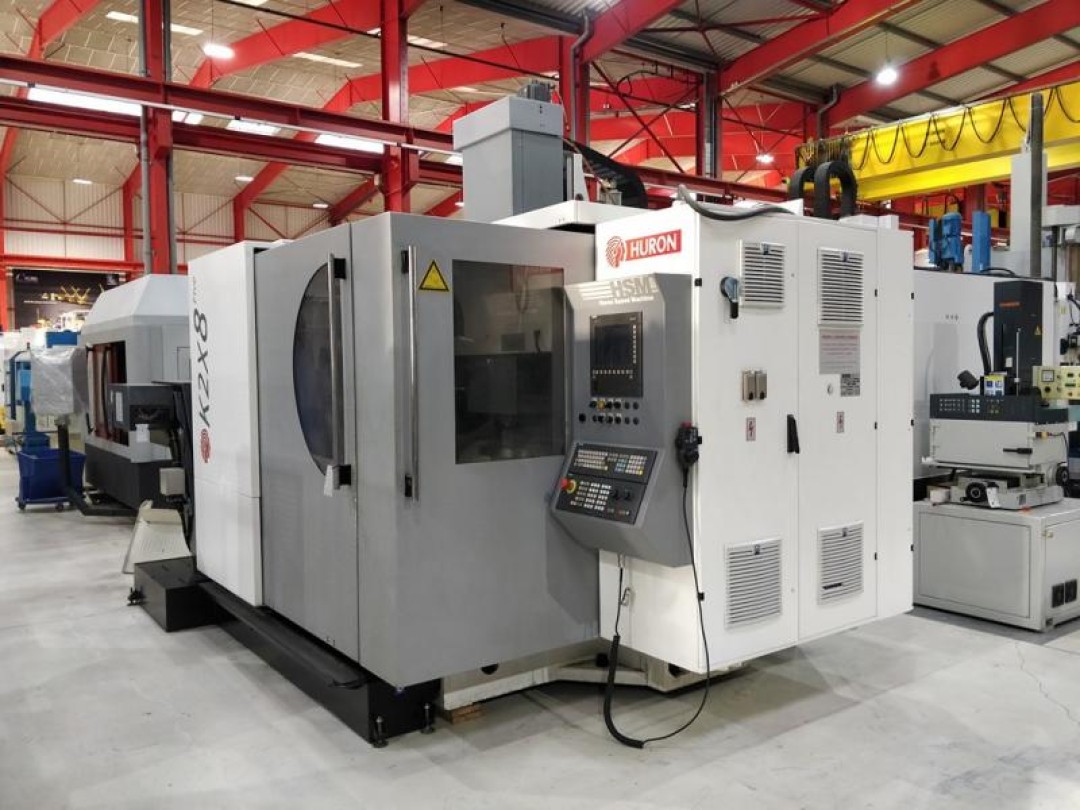

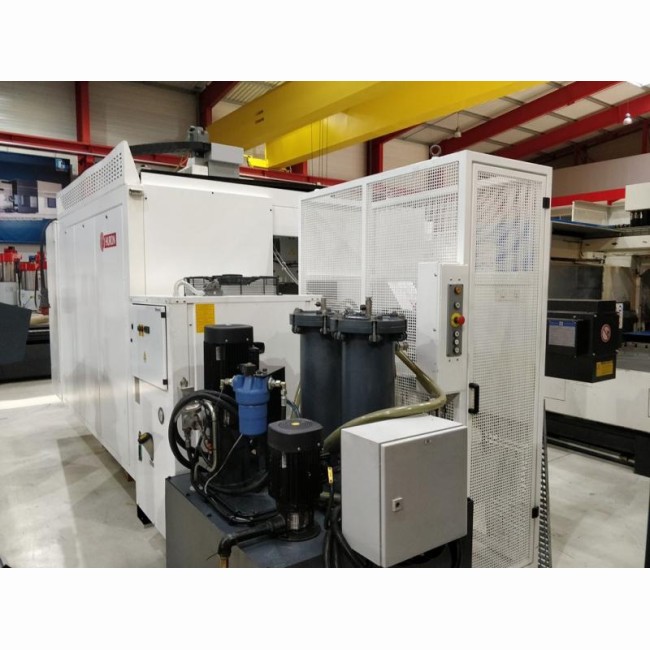

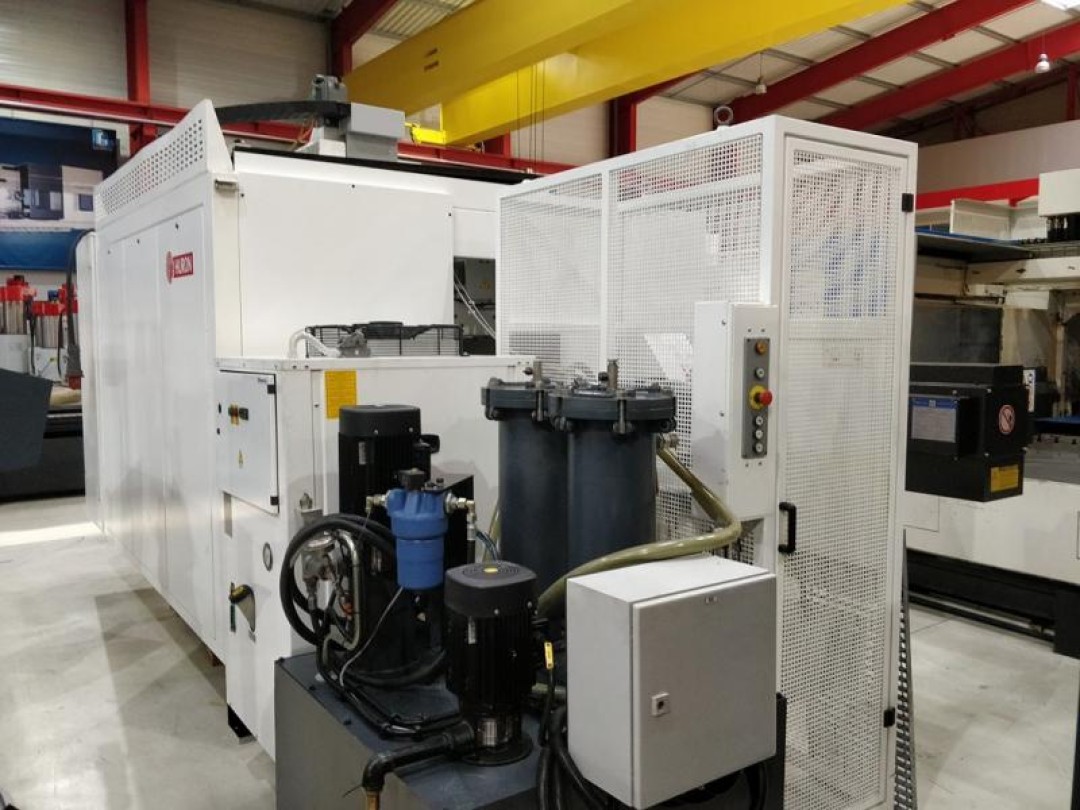

HURON - K2X8five - 0011174

Désignation : K2X8five

Référence DMO : 0011174

Marque : HURON

Occasion

En stock



Brochure HURON - K2X8five  - 0011174    Fiche technique HURON - K2X8five  - 0011174


Renseignements HURON - K2X8five  - 0011174

DESCRIPTIF

Le centre de fraisage 5 axes à haute vitesse, HURON K2X five, permet l’usinage en 5 axes simultanés et sur 5 faces, de l’ébauche à la finition, de toutes les pièces complexes comme les moules d’injection, les pièces aéronautiques ou les pièces pour la mécanique de précision. Ce centre d’usinage a toutes les qualités requises pour être au plus haut niveau de sa catégorie. L’association entre dynamique et précision permet d’obtenir des états de surface d’une très grande qualité.

  • Usinage en 5 axes pour des pièces allant jusqu’à 500 kg(jusqu’à 750 kg en réduisant les avances et accélérations)
  • Usinage de matériaux difficile en un minimum de temps
  • Très grande précision dans la réalisation des contours et profils
  • Automatisation complète de la machine

STRUCTURE

  • Structure à portique fixe en fonte nervurée avec raidisseurs permettant d’atténuer les efforts de torsion, embase alourdies
  • Fonte aux caractéristiques mécaniques élevées permettant de renforcer la rigidité et autorisant un excellent amortissement des vibrations d’usinage
  • Machine ancrée au sol par plusieurs points de fixation à charge égale permettant une extrême rigidité et une grande stabilité géométrique
  • Très grande modularité offrant une palette de configurations et permettant de s’adapter avec facilité aux exigences techniques du client
  • Armoire électrique protégée IP 54

AXES LINEAIRES

  • Vis à billes précontraintes avec système de compensation de la dilatation
  • Paliers d’entraînements préchargés afin d’éliminer le jeu à l’inversion et lors d’efforts axiaux sur les vis à billes permettant d’obtenir une bonne qualité de surfaçage
  • Lubrification automatique des vis à billes et patins à la graisse réduisant nettement la pollution du liquide de coupe
  • Mesure incrémentale par règles optiques et conforme à la norme VDI/DQG 3441

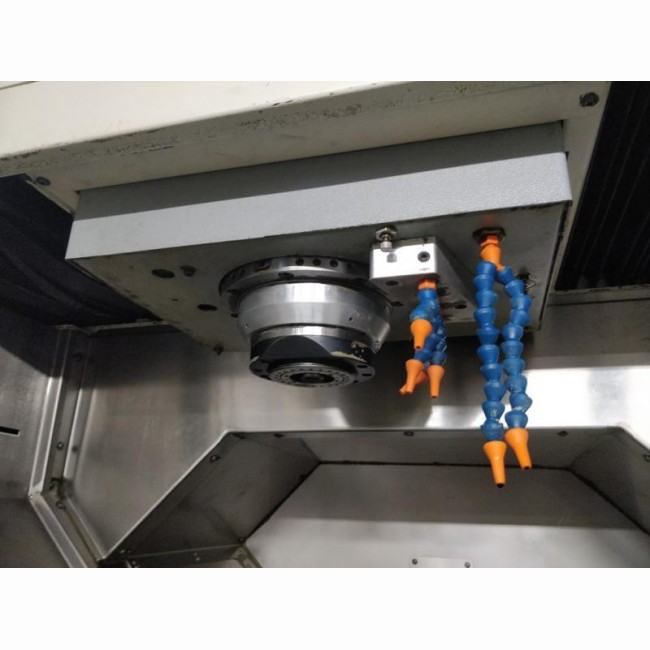

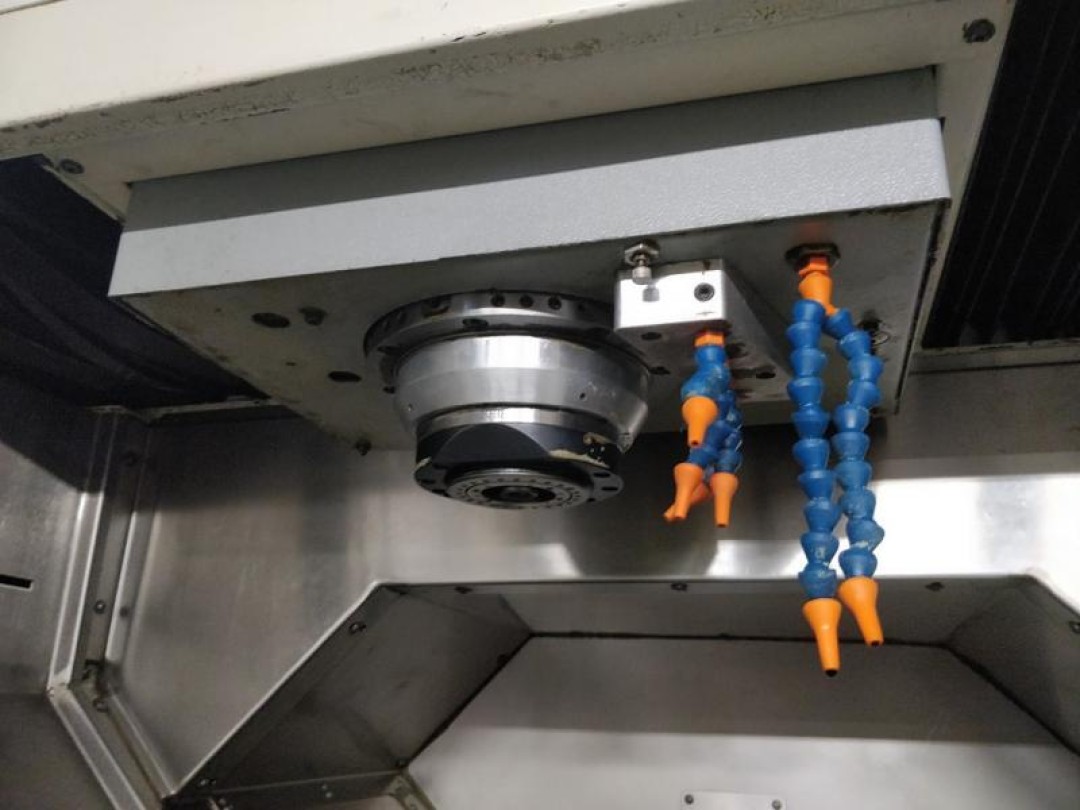

BROCHE

  • Broche puissante et à fort couple autorisant un enlèvement de copeaux important
  • Surveillance vibratoire à l’usinage permettant un travail en toute sécurité pour les éléments de la machine et pour l’outil

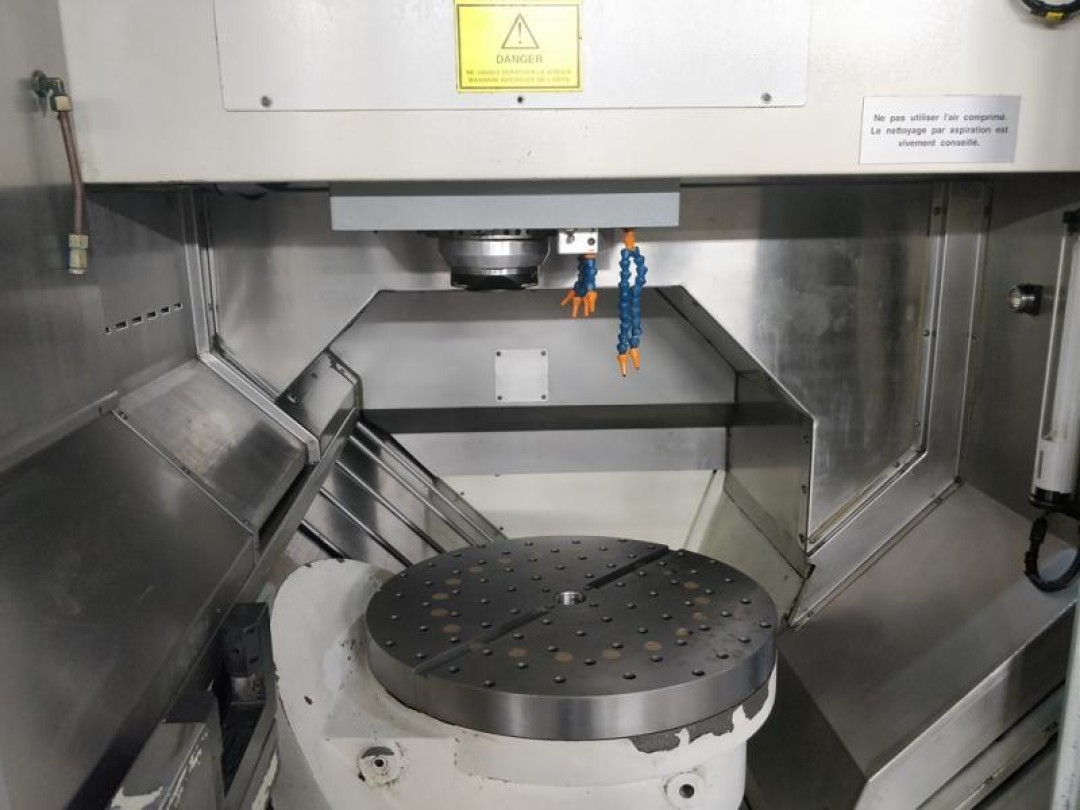

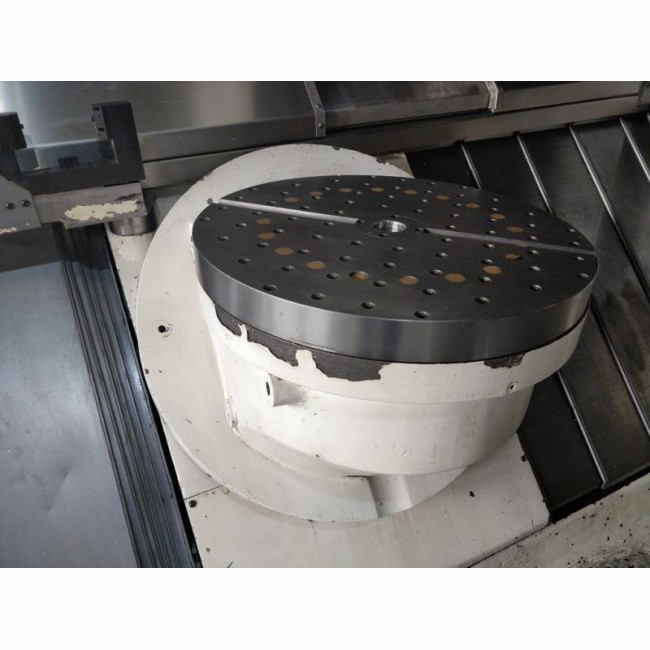

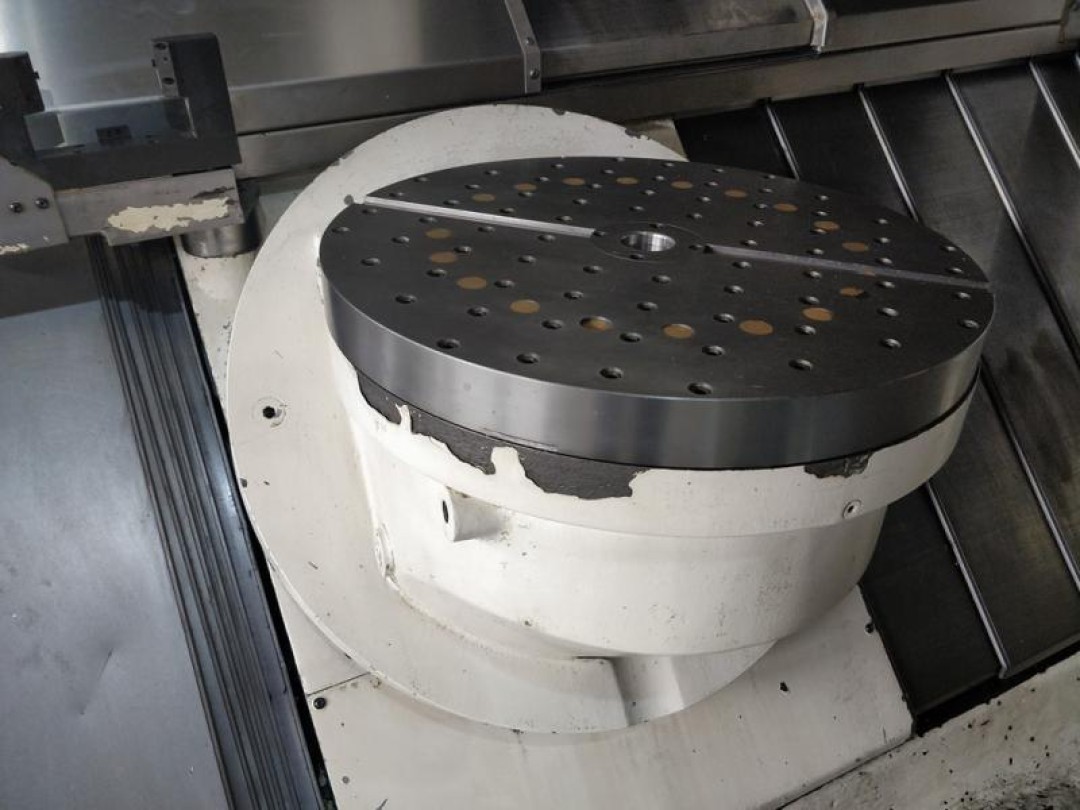

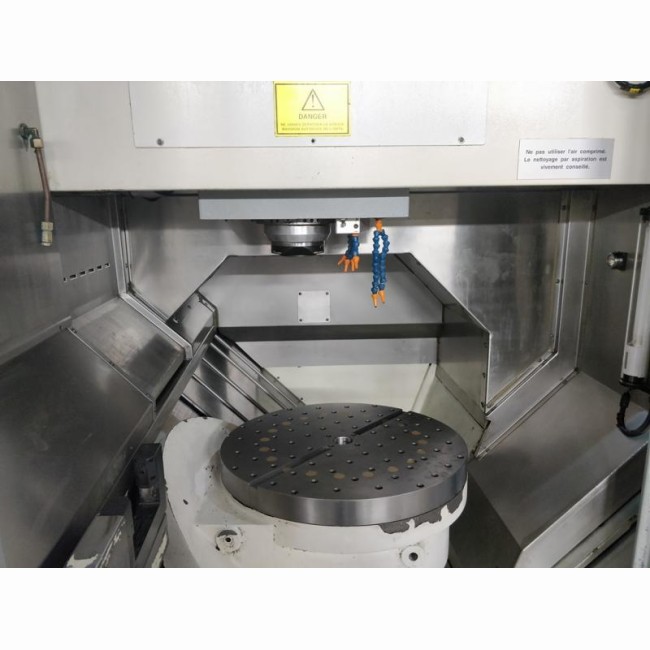

TABLE TOURNANTE ET BASCULANTE

  • Table sur plan à 45° autorisant un débattement de -45° à +180°
  • Angle de pivotement permet d’éviter l’accumulation de copeaux sur la table
  • Possibilité de travailler en continu de la position Verticale à la position Horizontale
  • Table équipée de moteur couple : Technologie TRIM
  • Roulement combiné axial et radial précontraint
  • Rotation et accélération élevées
  • Pas de jeu à l’inversion
  • Pas d’usure
  • Rigidité : fort couple de blocage et de maintien autorisant la puissance à l’ébauche

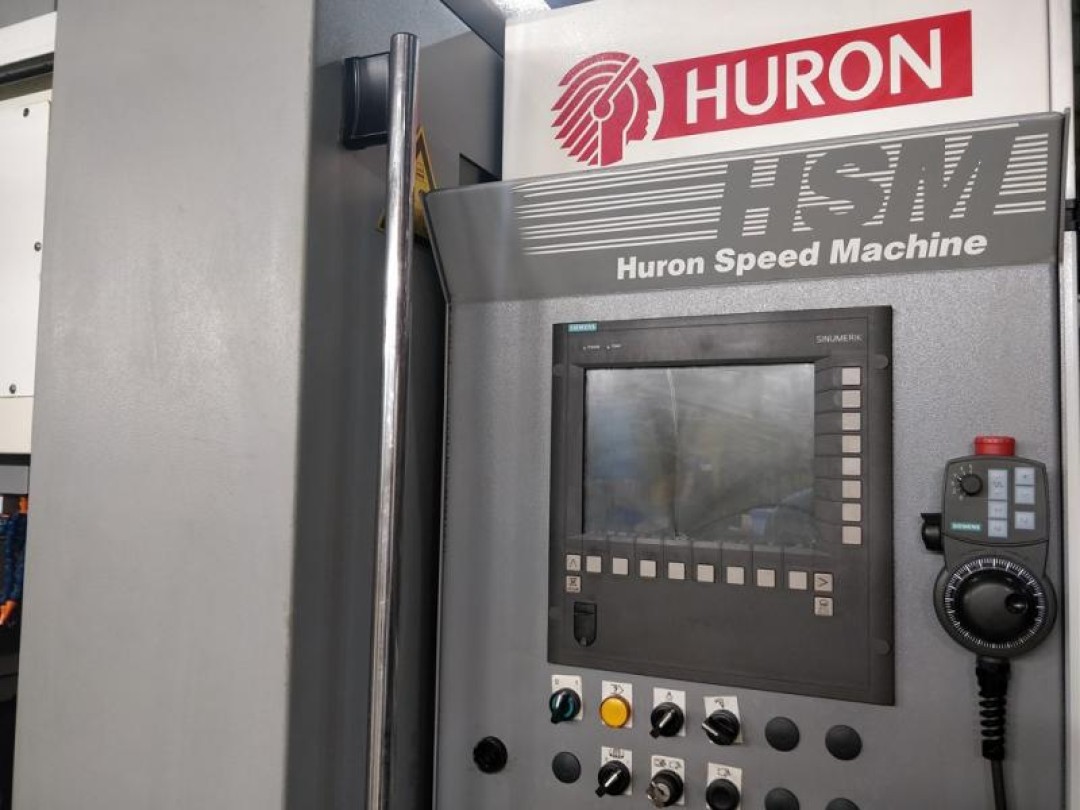

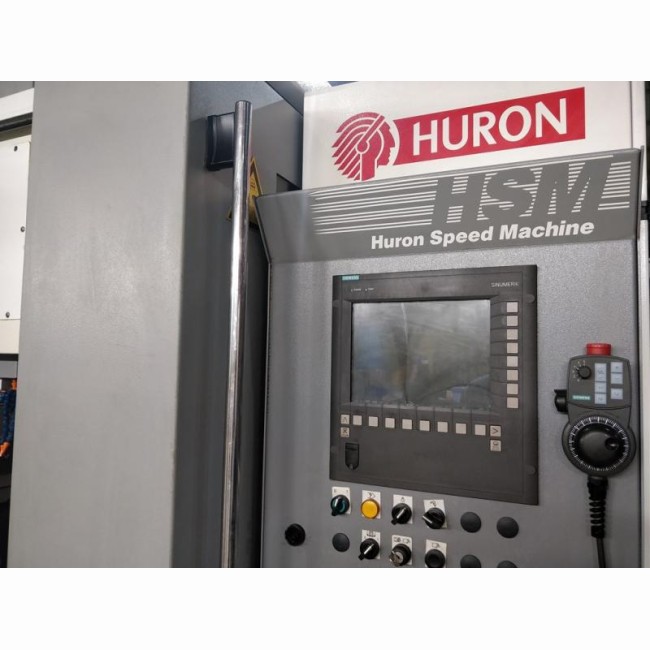

COMMANDE NUMERIQUE Siemens 840D SL

  • Très grande ergonomie
  • Grande capacité de mémoire et de calcul
  • Programmation interactive
  • Simulation graphique avant l’usinage pour une sécurité optimale

ENVIRONNEMENT

  • Goulotte d’évacuation des copeaux avec système de lavage

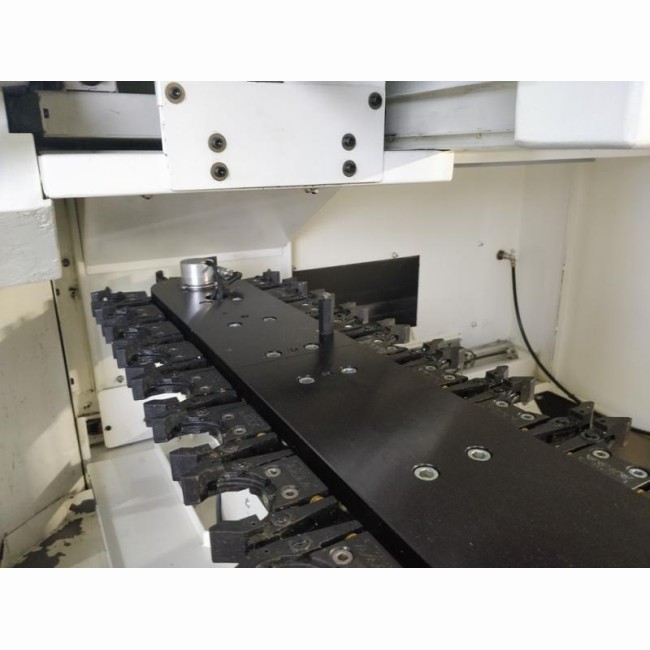

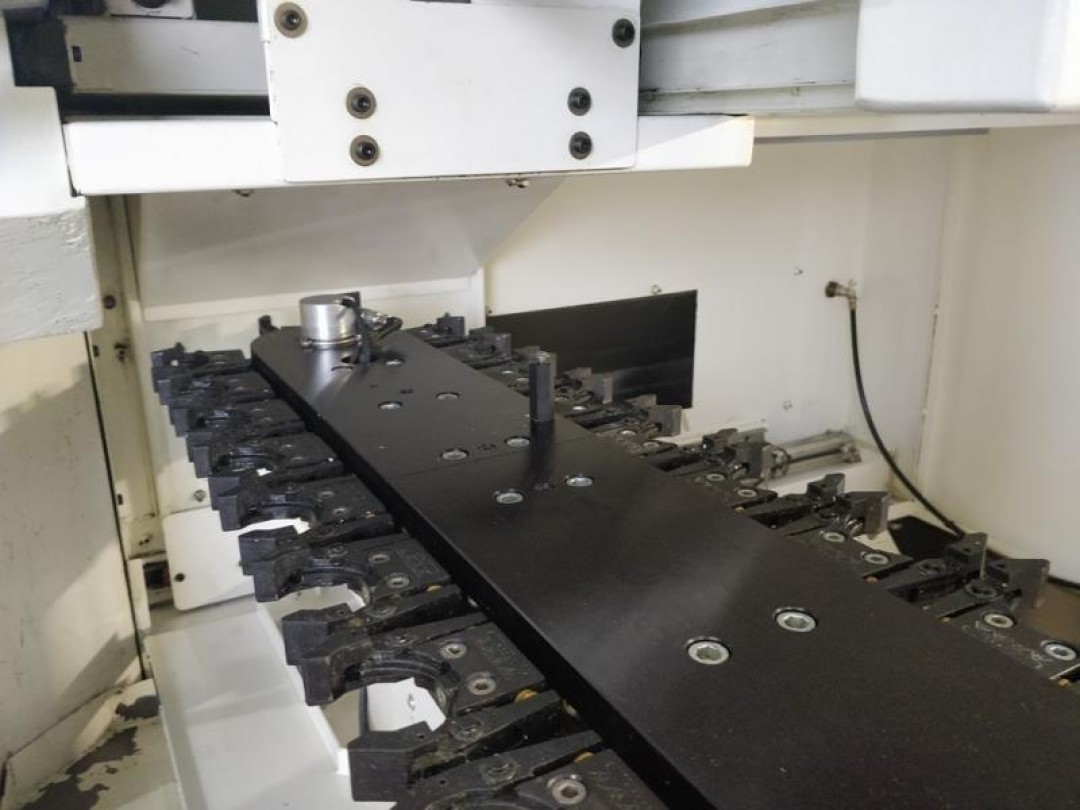

  • Magasin d’outil hors zone de travail
  • Carénage intégral de la machine assurant une protection complète de la machine, de l’opérateur et de sonenvironnement
  • Large accessibilité à la table et à la pièce par le toit et le côté grâce à une grande ouverture de porte pour chargement avec pont roulant
  • Pupitre de commande opérateur

Caractéristiques techniques

K2X8five
Commande NumériqueSiemens 840D SL
4EME ET 5EME AXES SUR LA TABLEOui

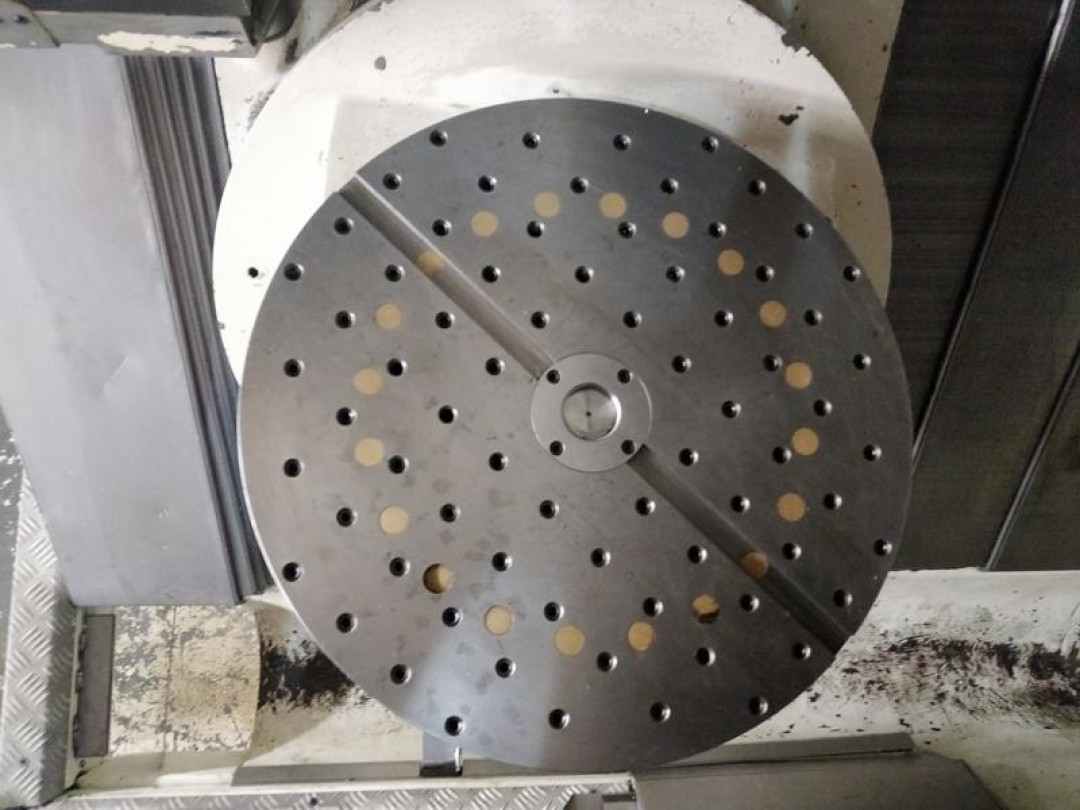

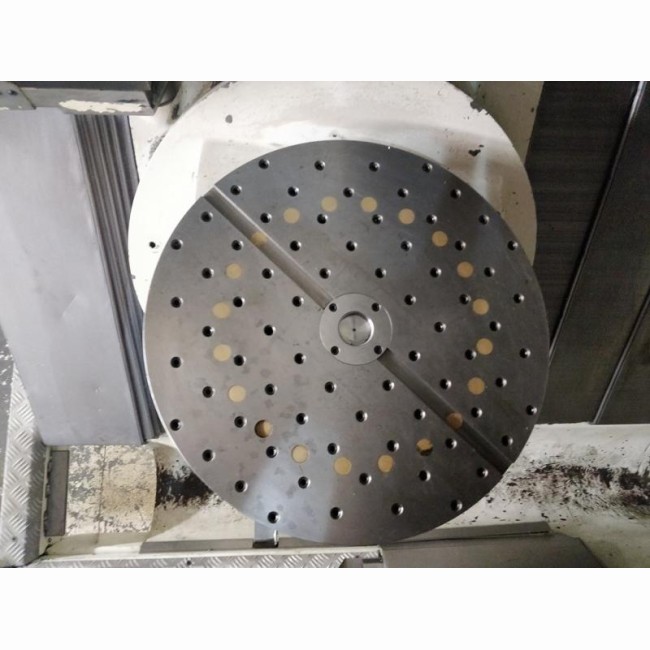

Diamètre du plateau (mm)500
réseau de trous (mm)M12 50 / 50
Angle de rotation axe A (°)-45 / +180
Angle de rotation axe C (°)360
Course longitudinale axe X (mm)650
Course transversale axe Y (mm)700
Course verticale axe Z (mm)450
Poids admissible sur la table (kg)250
Type de brocheElectrobroche KESSLER
Vitesse de la broche (tr/min)24000
Cône de brocheHSK63A
Moteur de broche (Kw)20 / 25
Avances rapides (X/Y/Z) (m/min)50
Type de magasina bras
Nombre d’outils40
Temps de changement d’outils (sec)5
Diamètre d’outil max. (mm)250
Longueur d’outil max. (mm)90
Poids d’outil max. (kg)8
Puissance installée (Kw)50
Alimentation électrique380V tri
Année2013
Accélérations par (X/Y/Z) (m/s²)5
Vitesse de rotation des axes A et C (tr/min)50
Accélérations des axes rotatifs A et C (rd/s²)18
Charge admissible sur la table (kg)250

Equipements

K2X8five
Arrosage centre broche 20 barsen standard
Convoyeur a copeauxen standard
Règles de mesuresen standard
Predisposition palpeur pieceoui
Palpeur outils BLUM Microoui
Soufflage d'air par busesoui
Surveillance vibratoire de la brocheoui
magasin 40 outilsoui

Données de la machine

K2X8five
Encombrement (L x l x H) (mm)5260 x 2690 x 3325
Poids (kg)9700
