MIKRON - UCP710 - 11487

Désignation : UCP710

Référence DMO : 11487

Marque : MIKRON

Occasion

En stock



   Fiche technique MIKRON - UCP710 - 11487


Renseignements MIKRON - UCP710 - 11487

DESCRIPTIF

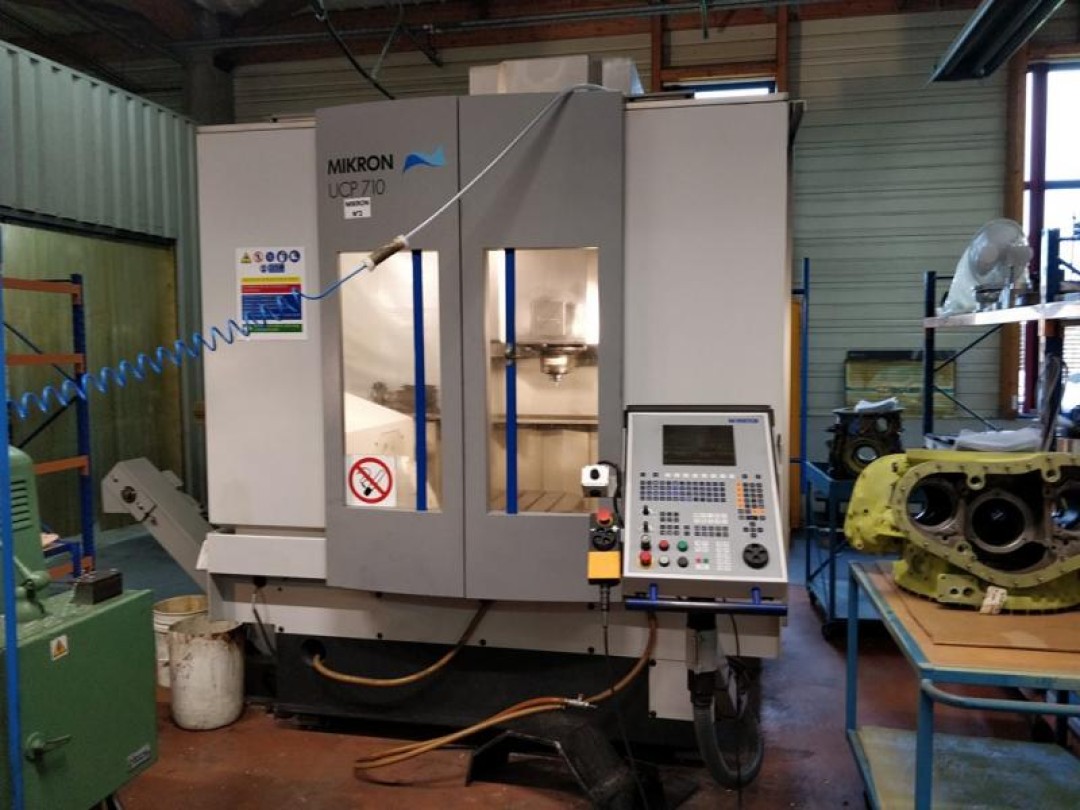

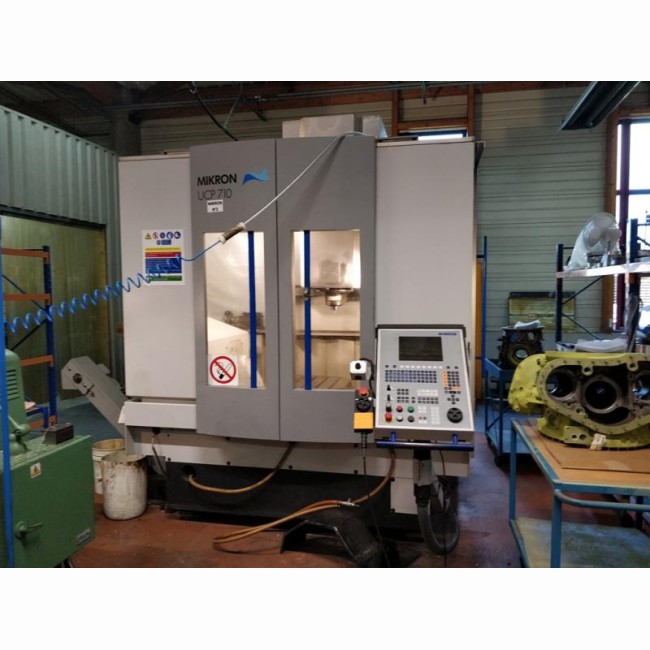

Centre d'usinage 5 axes continus d'occasion MIKRON UCP710

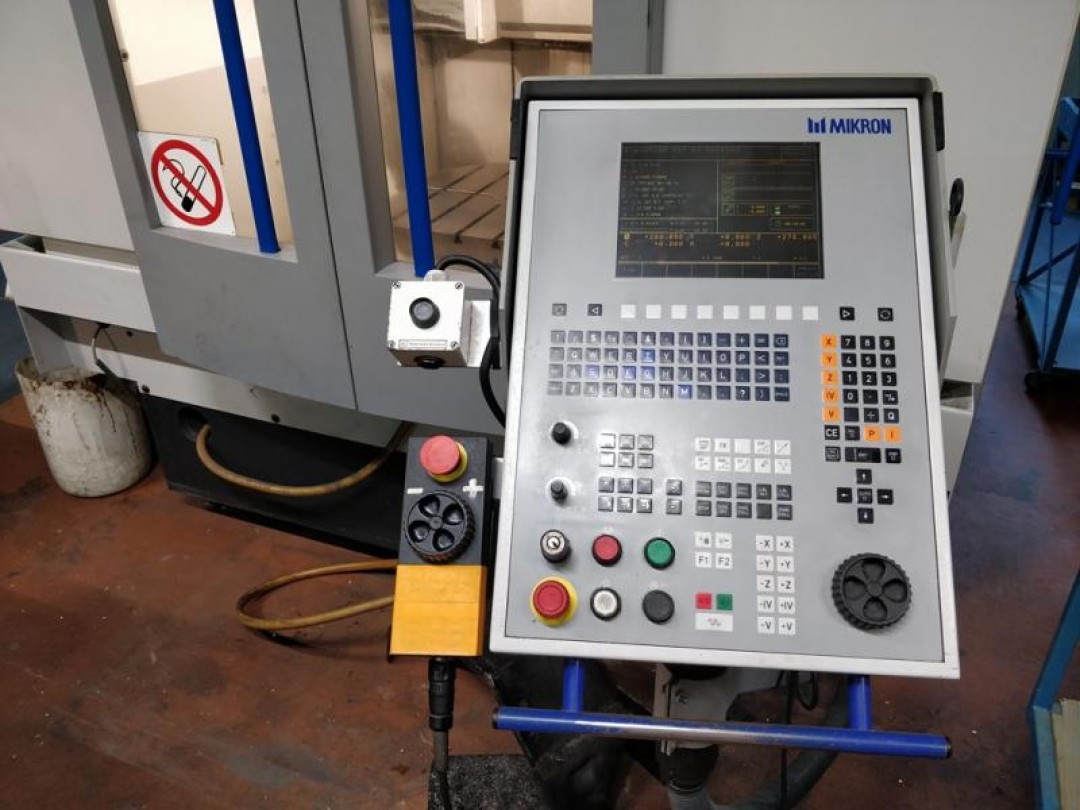

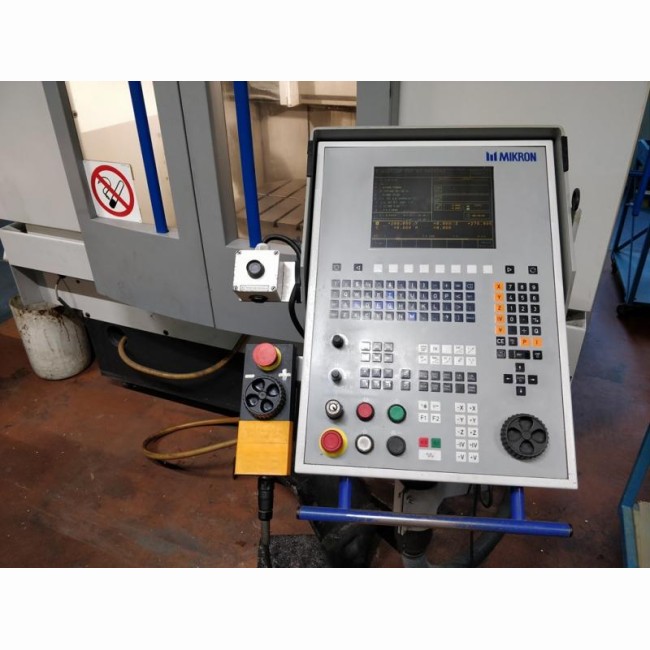

Commande numérique Heidenhain TNC430M

Courses 710x550x500mm

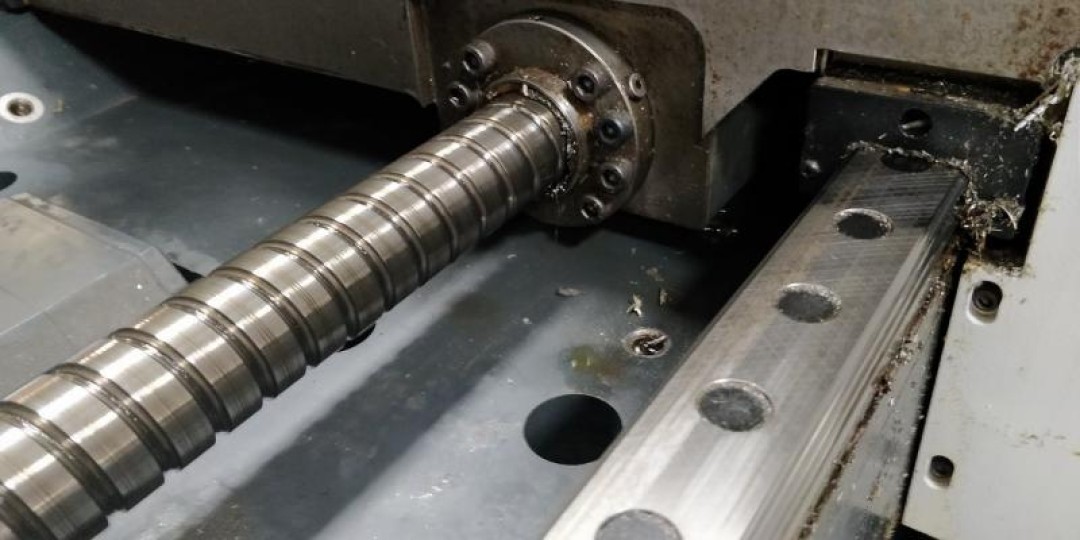

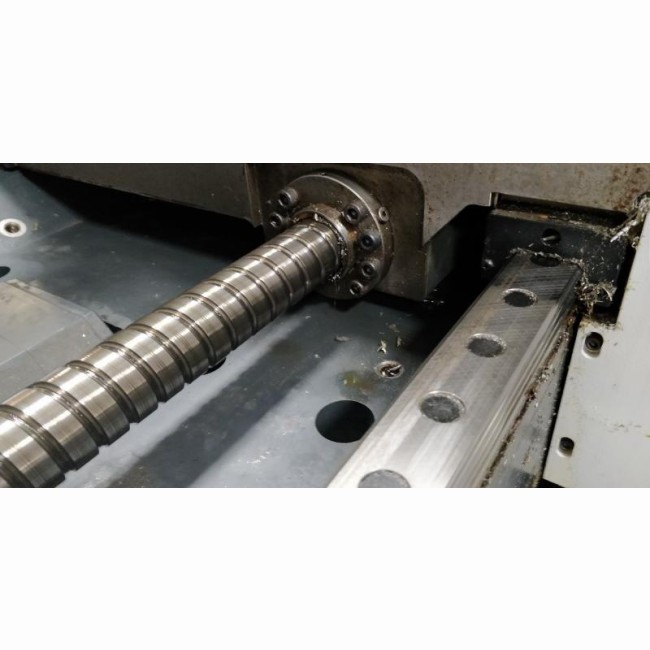

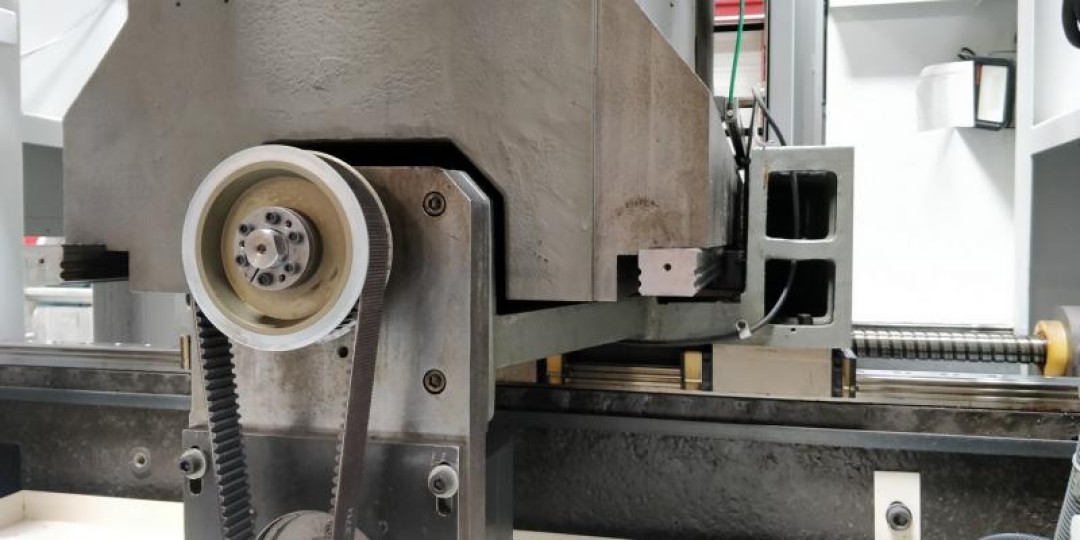

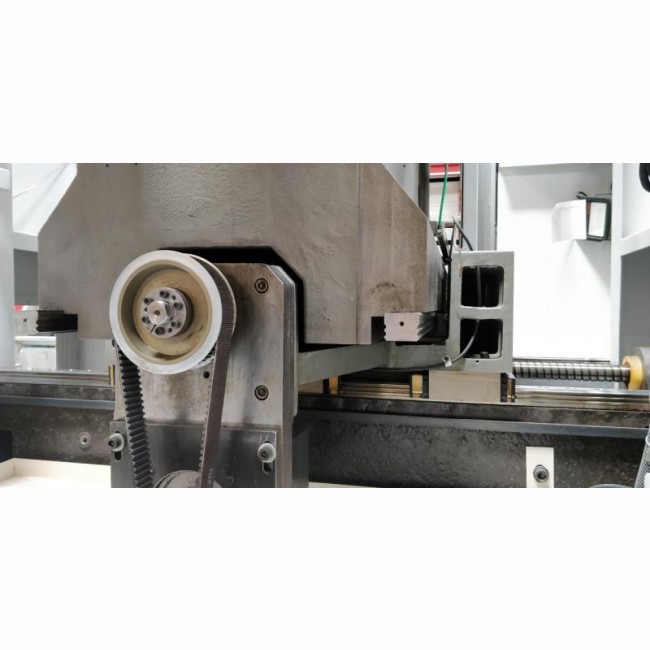

Le centre d'usinage UCP710 est construit sur un principe de machine a chariot mobile. En effet, les 3 mouvements linéaires sont executés par la broche, permettant d'avoir une table fixe. La base de cette conception est formée par un bati de machine en béton polymère. Du fait d'une grande rigidité propre, Il n'y a pas de semelle spéciale et la précision et la rigidité dans le temps n'en souffre pas. Les interfaces horizontales placées très bas pour supporter la table de travail assurent une une grande accessibilité dans la machine de tous les cotés. Un support de chariot mobile bien dimensionné en béton polymère, qui repose sur des appuis latéraux réhaussés a l'arriere ser de support a l'unité triaxiale.  Celle ci se compose d'un chariot croisé pour le  déplacement en X, du chariot transversal pour le déplacement en Y et du chariot de broche pour le déplacement en Z. Les glissieres a grand écartement et la construction compacte des éléments forment une des bases de la précision géométrique de centre d'usinage

Caractéristiques techniques

UCP710
Commande NumériqueHEIDENHAIN TNC430M
Course axe X (mm)710
Course axe Y (mm)550
Avances rapides (m/min)30
Vitesse de rotation de broche (tr/min)12.000
Pussance moteur de broche (Kw)11Kw
Cone de brocheISO40 DIN69871
Magasin d'outilNON
Surface de la table (mm)600 x 600
Charge admissible (kg)500
Rainure de table (larg x ecart)14 x 100

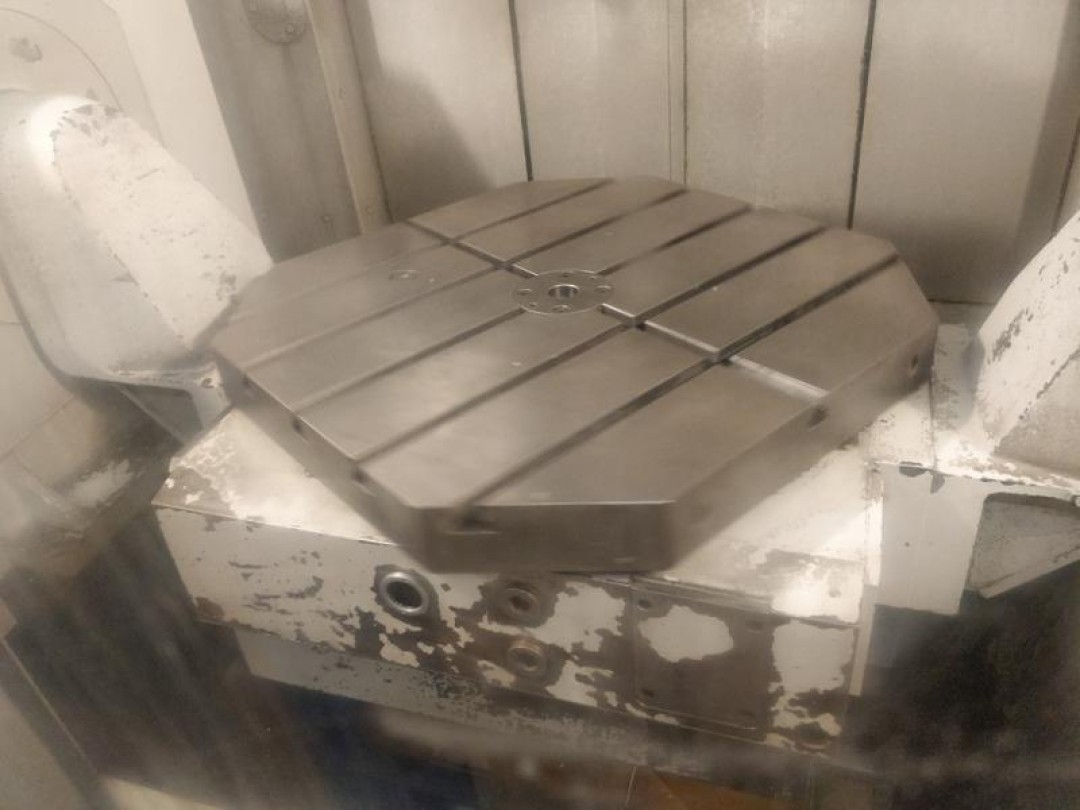

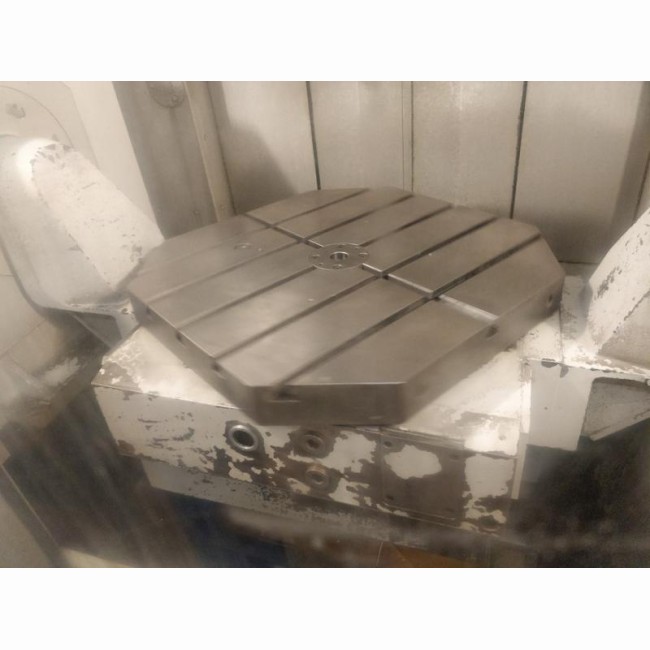

Plage de basculement (axe A) (°)-30 a +120
Rotation (Axe C) (°)360
Vitesse de rotation axe C (tr/min)20
Vitesse de basculement axe A (tr/min)15
Niveau sonore (dB)70
Alimentation électrique (Kw)40
Année2001
Course axe Z (mm)100500

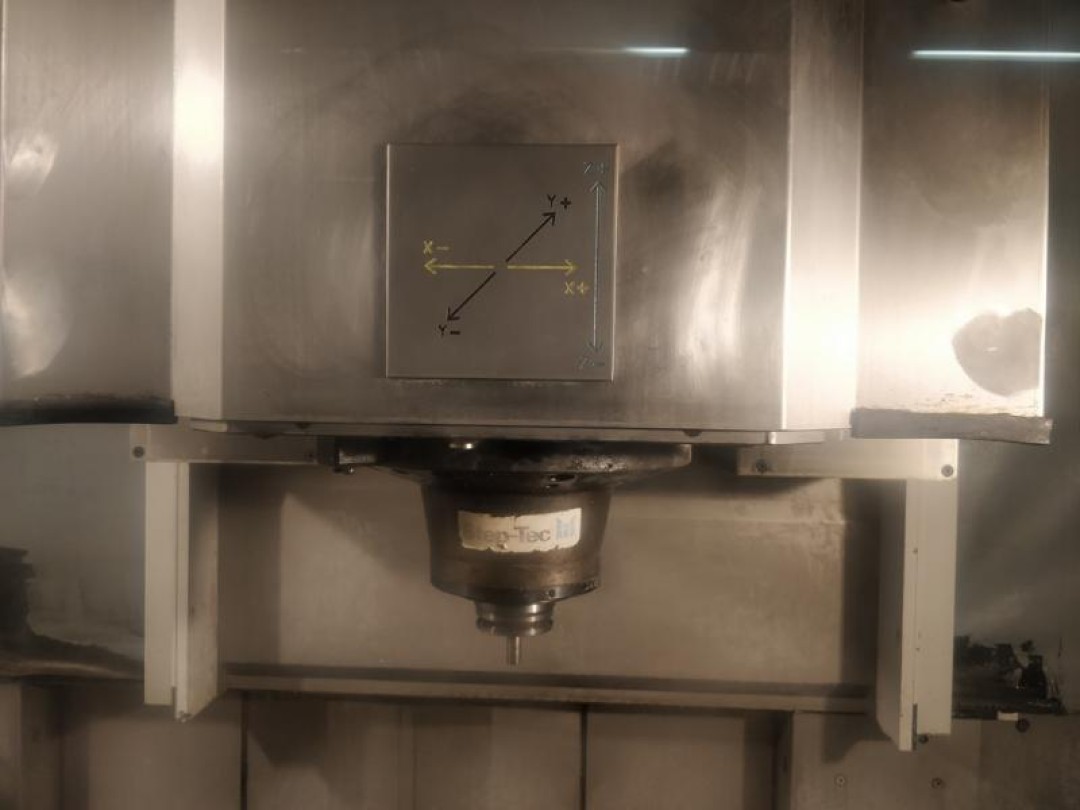

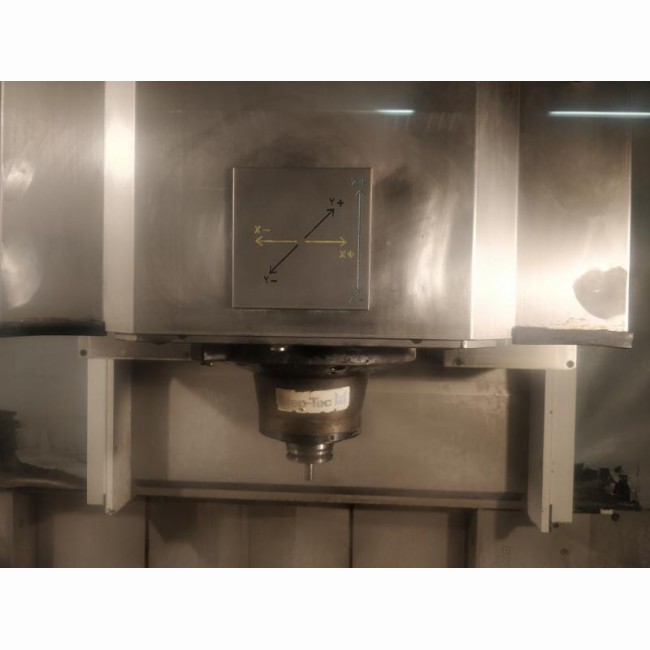

BrocheStep tec HVC230E
Température de travail (°C)+15 a +35

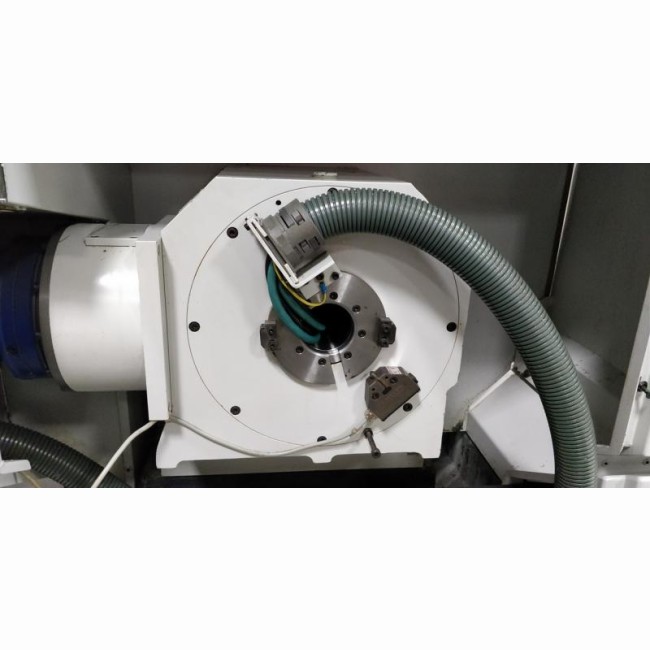

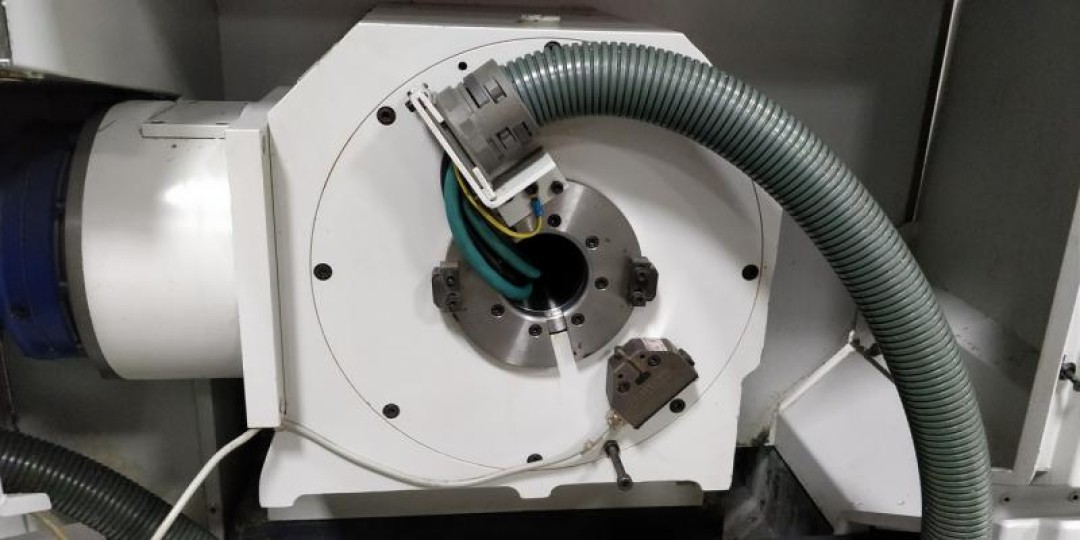

Type de diviseurRuckle NSCRT630

Equipements

UCP710
Refroidissement de brocheoui

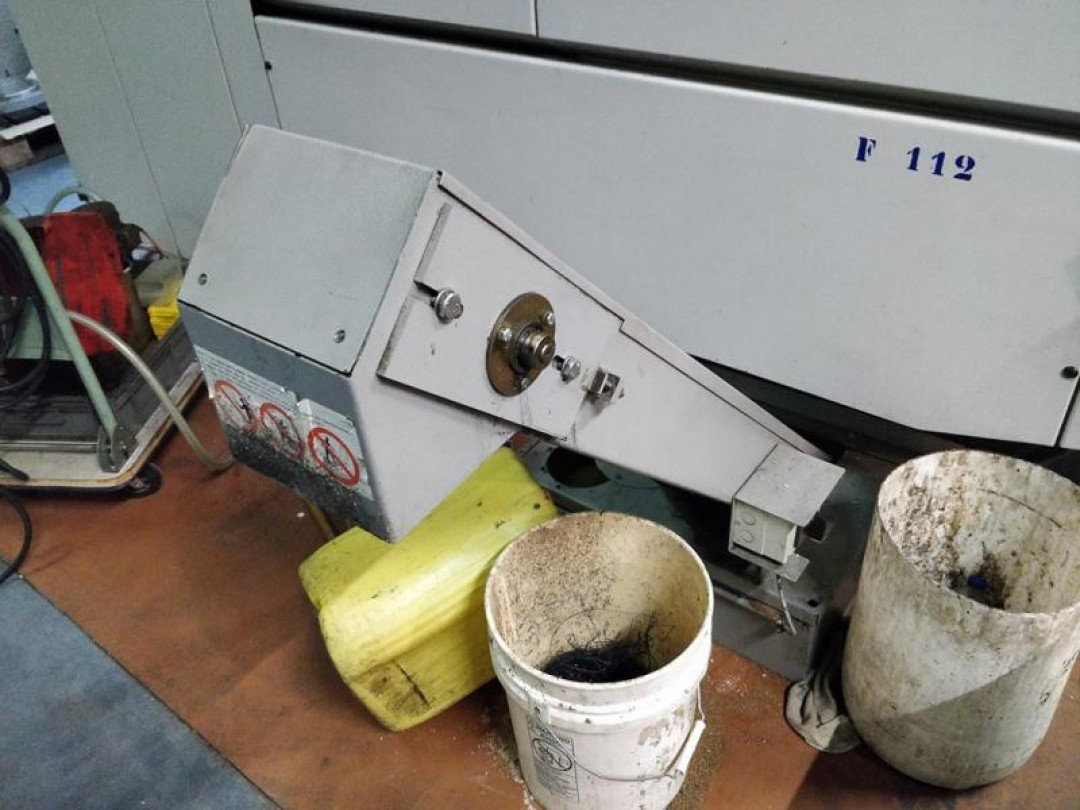

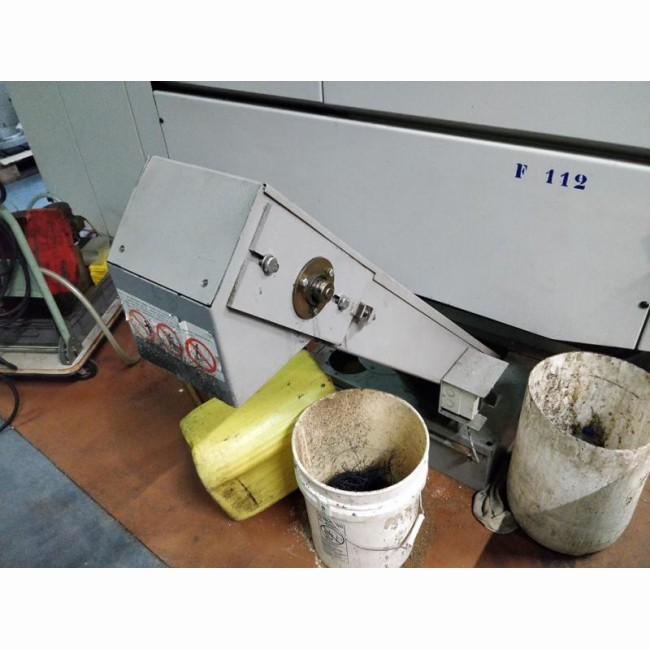

Convoyeur a copeauxoui
Manivelle electronique déportéeoui
Règle de mesure linéaire en Verre Heidenainoui

Données de la machine

UCP710
Encombrement (L x l x H) (mm)2270x 3085 x 3055
Poids (kg)9400
