Centre d’usinage vertical 5 axes Retour à la page précédente

MCU-5X
MCU-5X
MCU-5X
MCU-5X
MCU-5X
MCU-5X
MCU-5X
MCU-5X

MICROCUT - MCU-5X - 10663

Désignation : MCU-5X

Référence DMO : 10663

Marque : MICROCUT

Neuf

En stock



Brochure MICROCUT - MCU-5X - 10663    Fiche technique MICROCUT - MCU-5X - 10663


Renseignements MICROCUT - MCU-5X - 10663

DESCRIPTIF

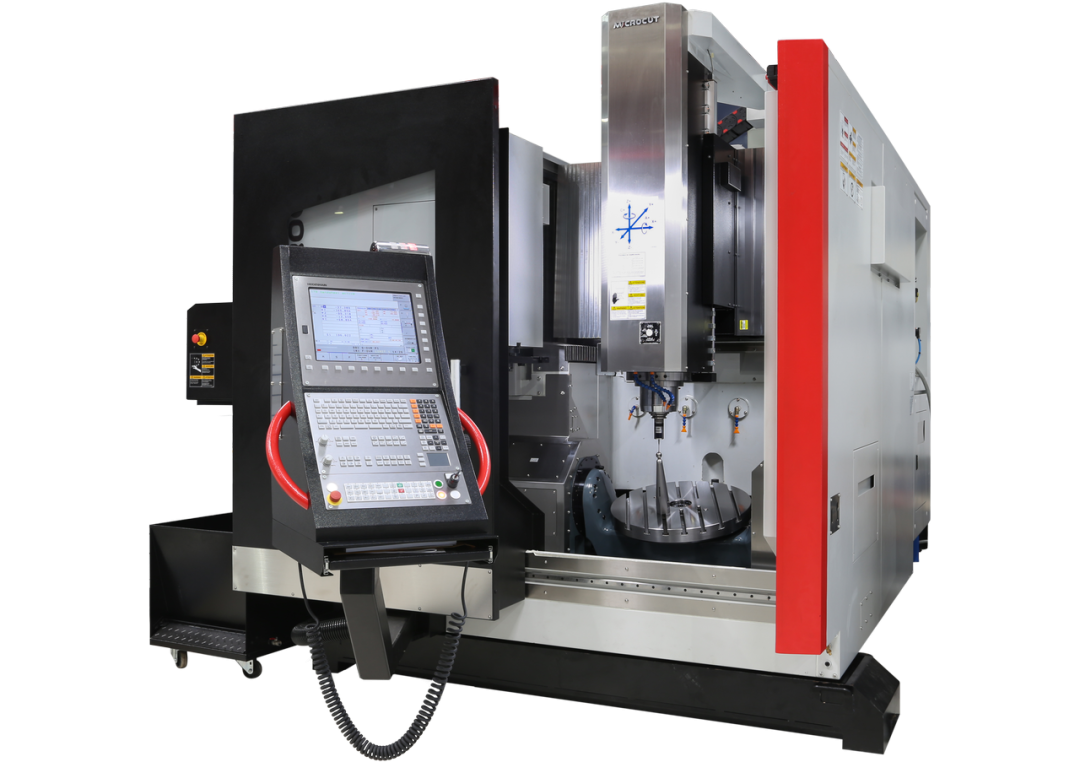

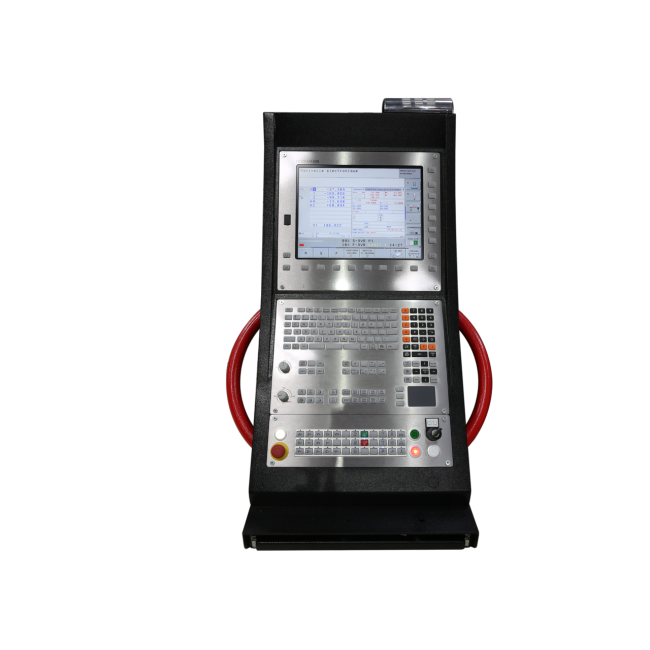

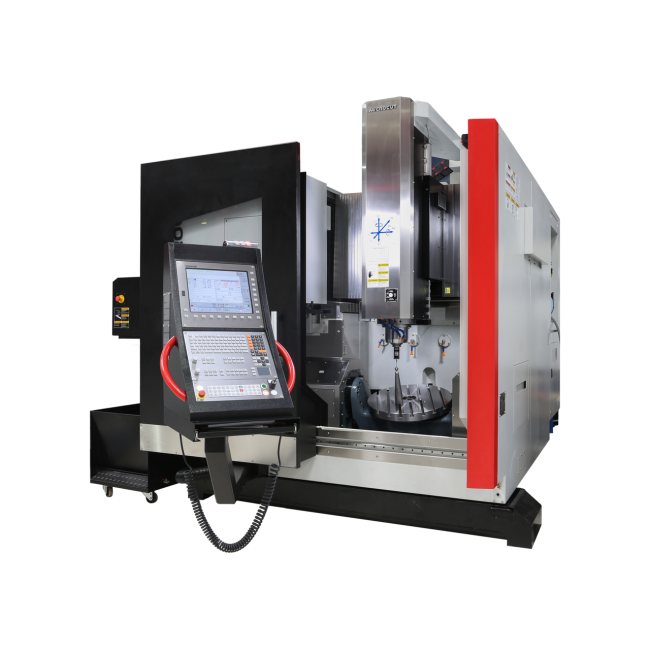

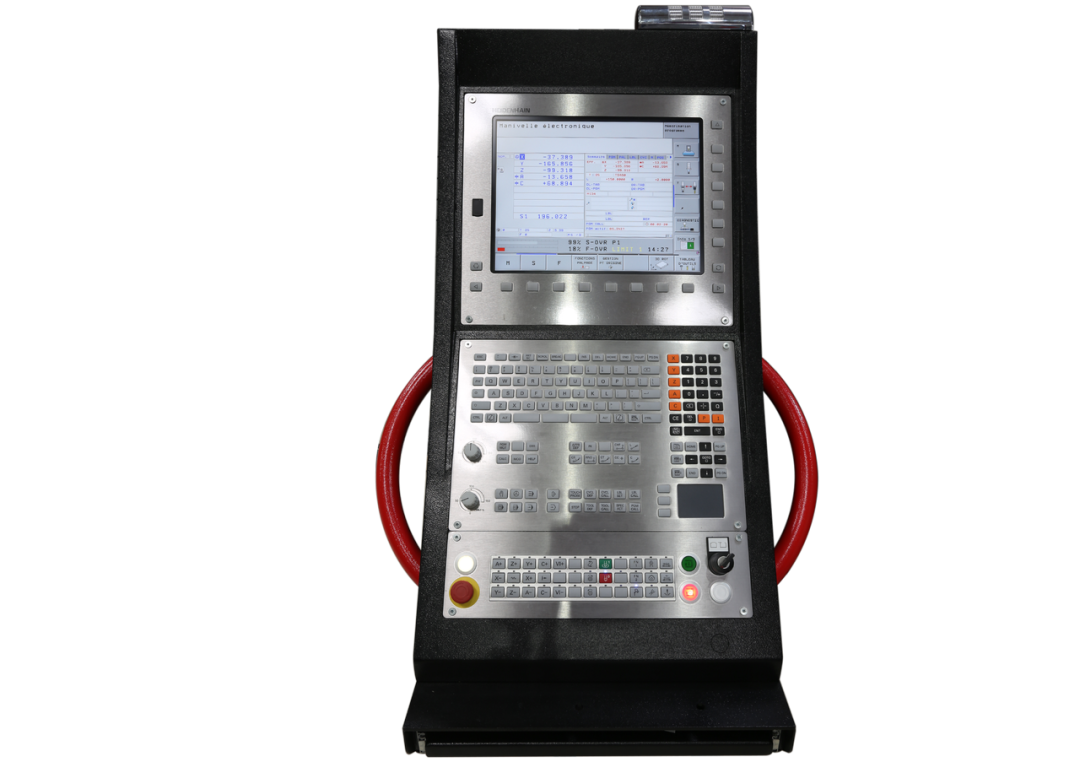

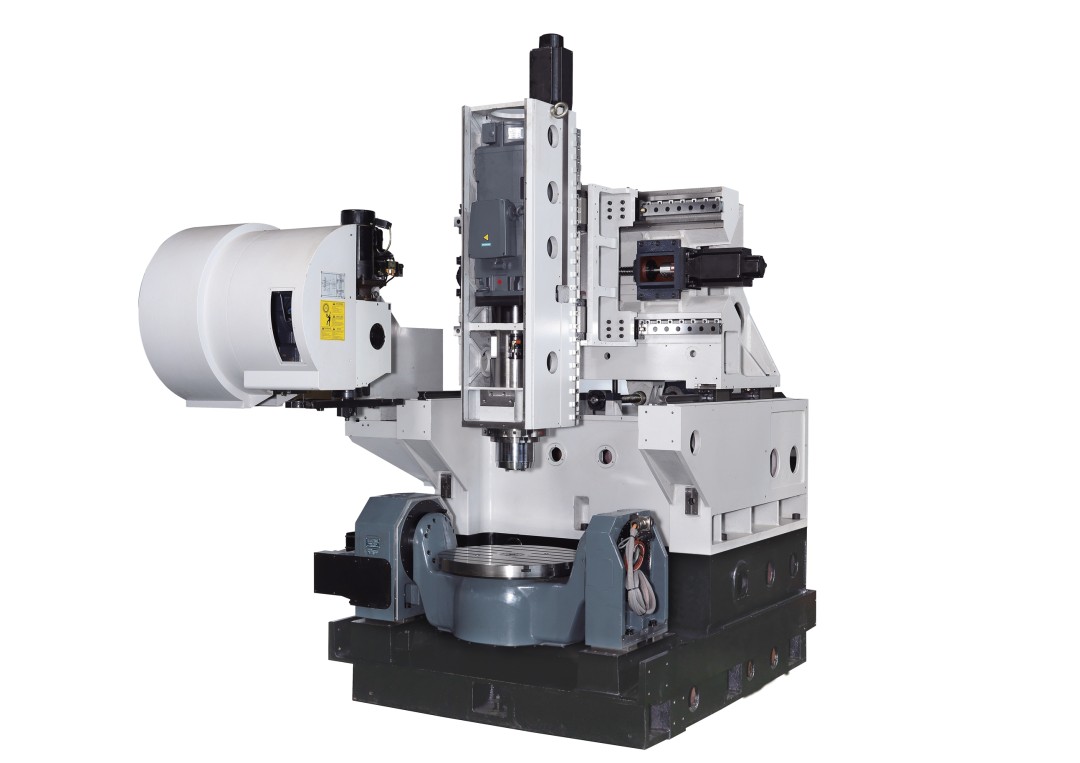

Centre d'usinage 5 axes continus avec Commande numérique Heidenhain TNC 640

Plateau diamètre 600 mm intégrant les axes de rotations A et C

Cette machine a été conçue pour les domaines de l'aéroanautique, médical, automobile, moule, mécanique générale et de précision

Elle se caractérise par:

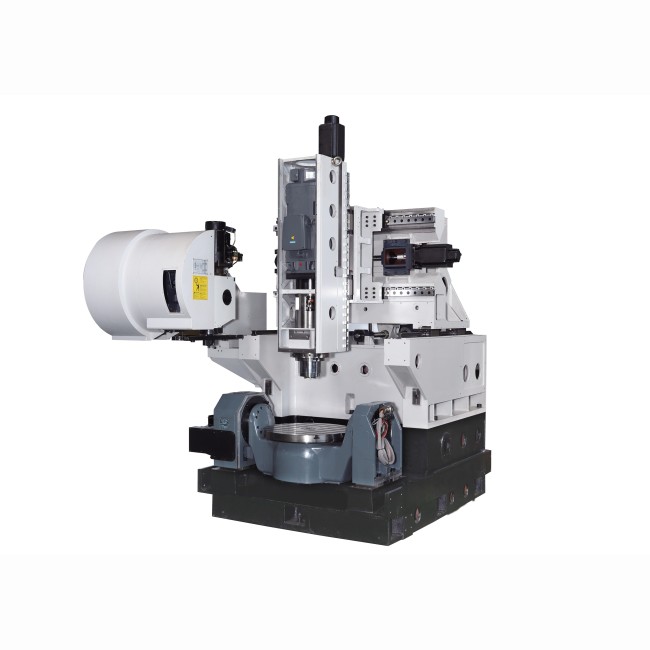

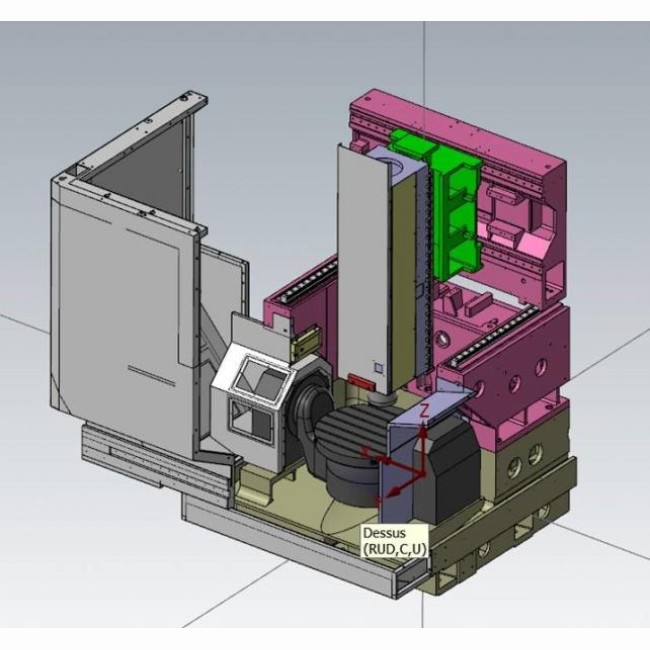

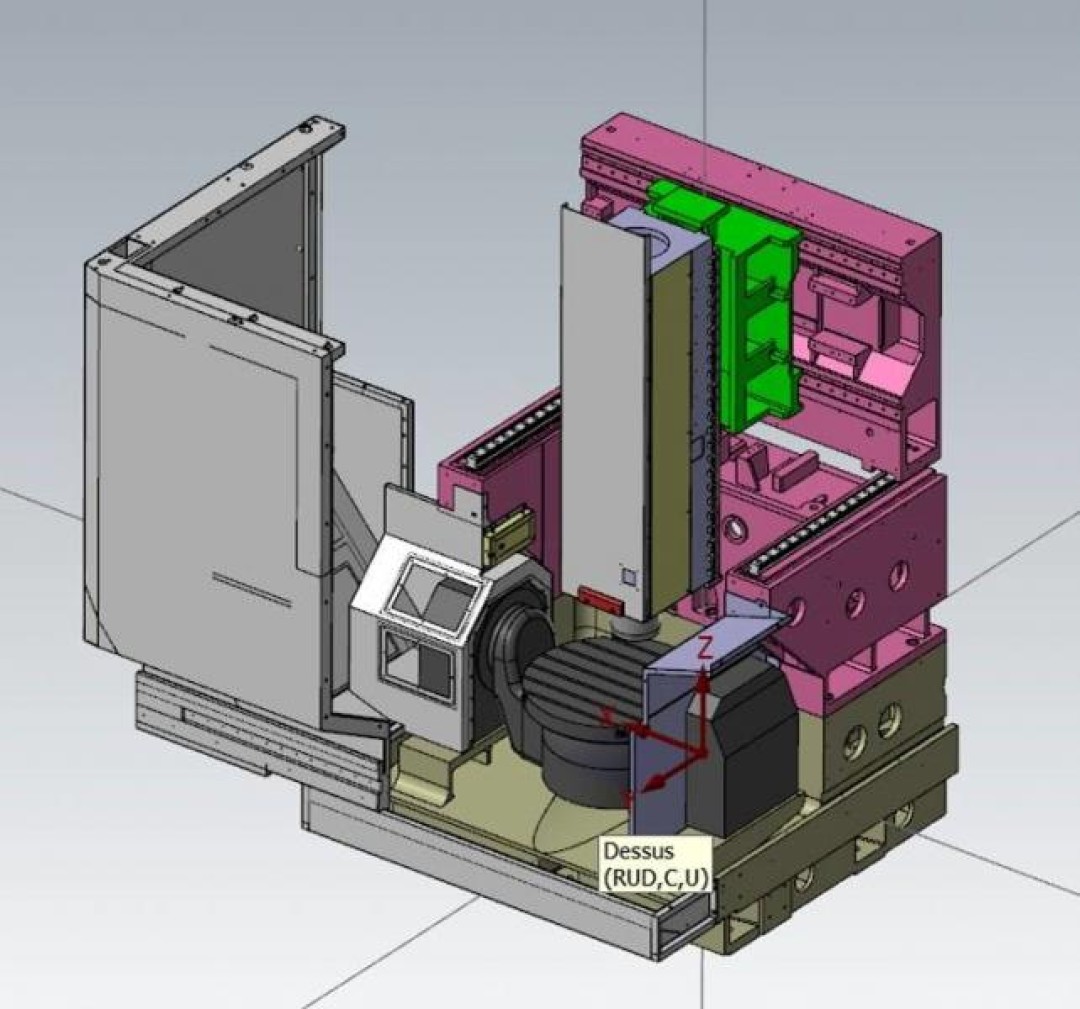

  • Une construction en semi portique assurant une grande rigidité à la machine et une bonne stabilité, synonyme de précision et robustesse
  • Un bâti en fonte stabilisée.

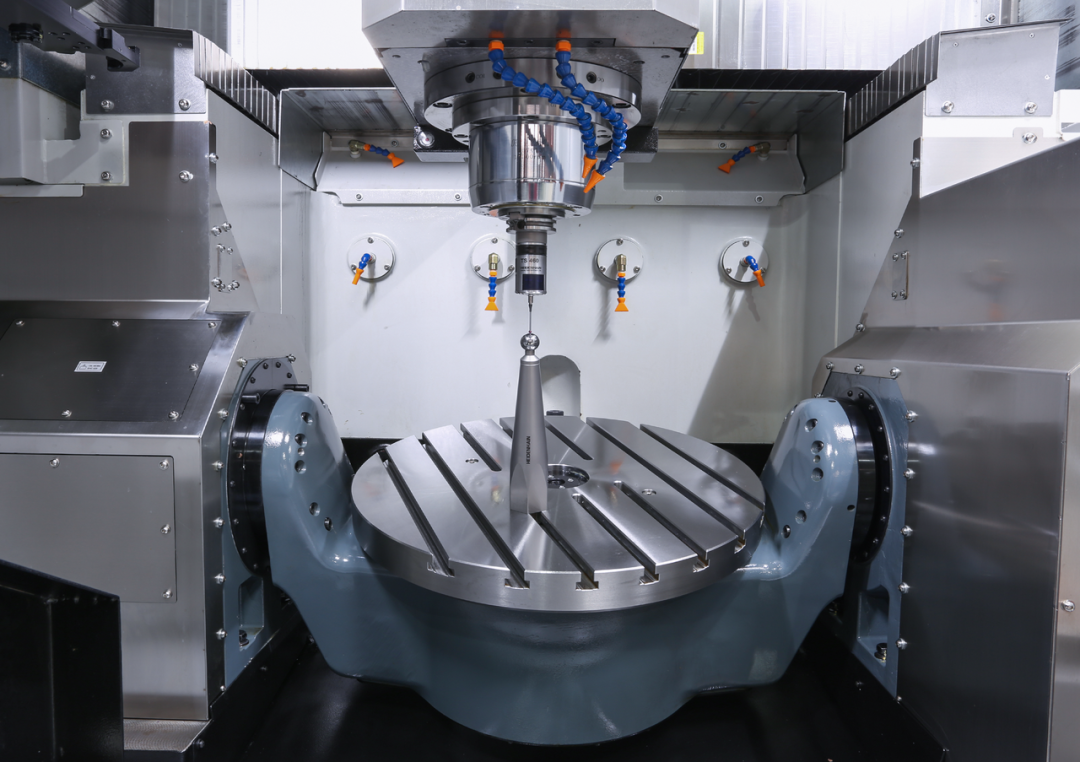

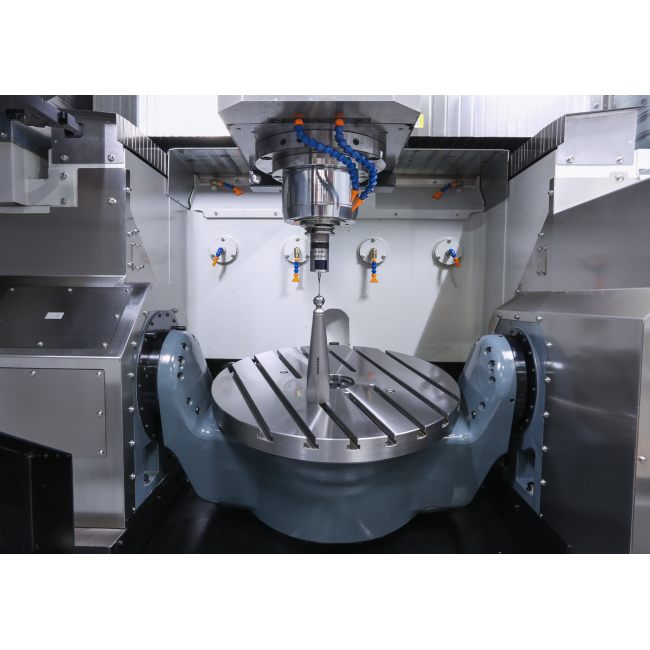

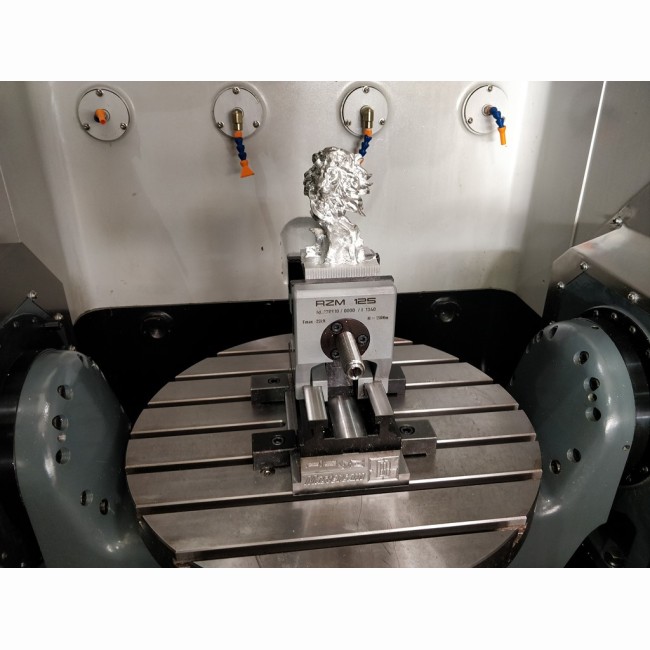

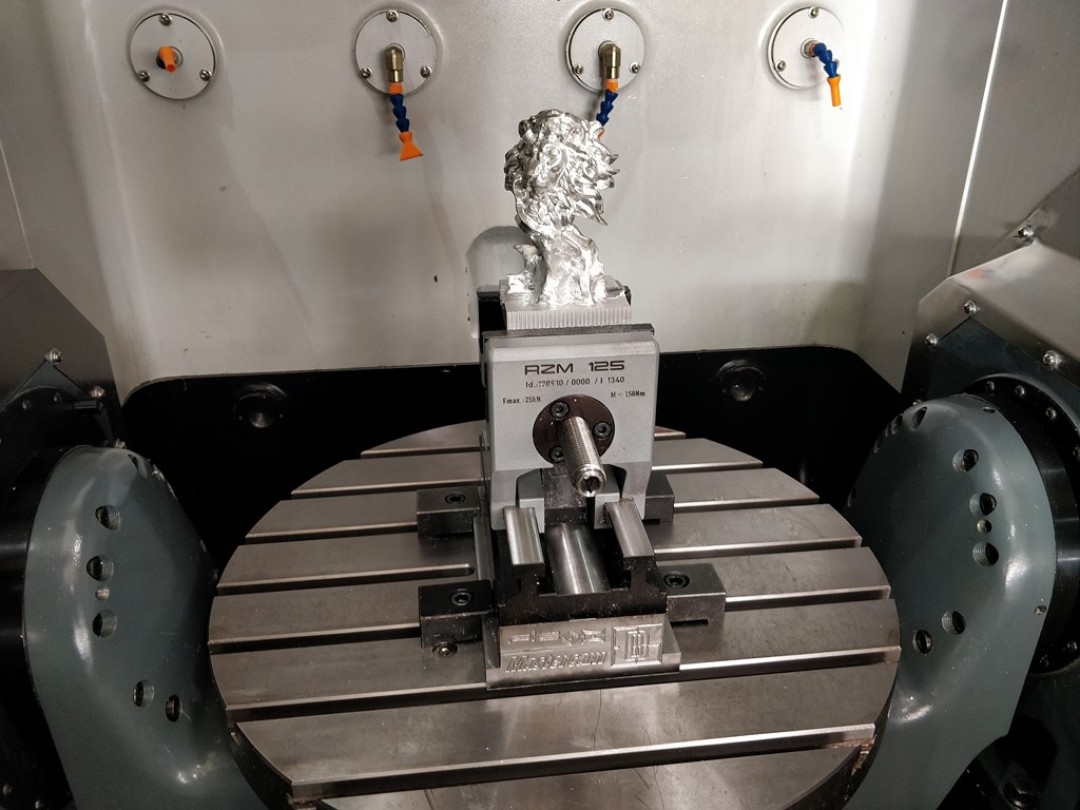

  • Un large plateau circulaire diametre 600mm rectifié et rainuré

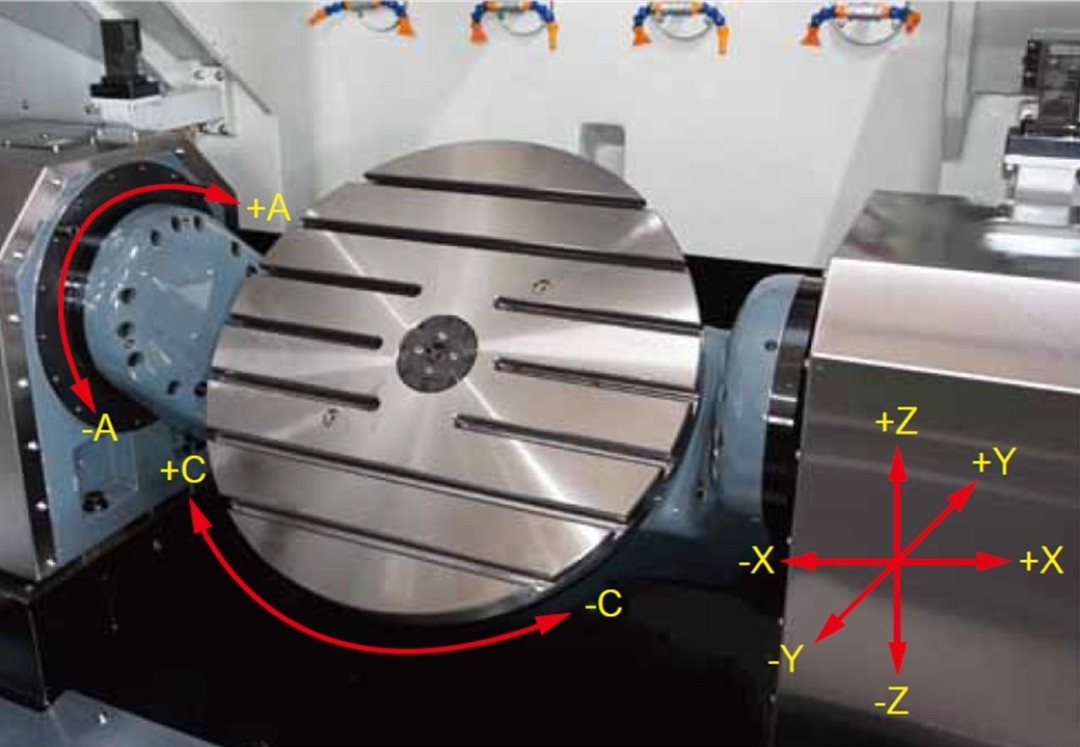

  • Un axe C (rotation du plateau) avec une technologie de moteur couple extremement performant et sans usure mécanique. La vitesse de rotation du plateau est de 90 tr/min.

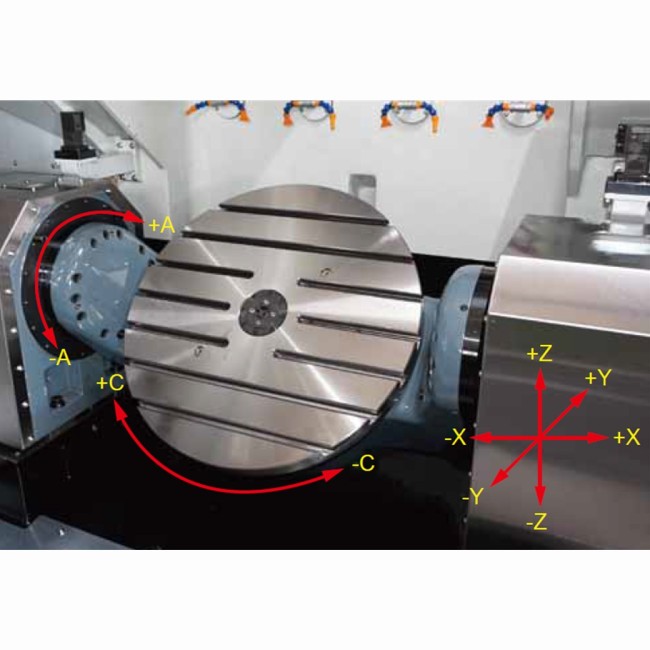

  • Un axe A (inclinaison du plateau) sur une amplitude de + / -120° en entrainement vis sans fin avec frein hydraulique.
  • Une mesure sur les 2 axes rotatifs par des codeurs de précision Heidenhain RCN226 avec une tolerance de +/-5''
  • Une charge admissible importante de 600kg
  • Des préparation pour prises rapides au centre de la table avec x3 hydrauliques (80 bars) et x1 pneumatique (6 bars)
  • Des guidages linéaires sur les 3 axes avec des patins a rouleaux assurant des déplacements rapides et souples de la broche
  • Des règles linéaires Heidenhain sur les 3 axes (X/Y/Z) d'une précision de 0,0001mm pour une double mesure des déplacements en compléments des codeurs.
  • Des vis a billes de classe C3 précontraintes diamètre 40mm avec les moteurs d'axes montés directement en bout de vis pour des déplacements rapides de 36m/min
  • Une broche mécanique a entrainement direct  12.000tr/min avec une puissance délivrée de 25 / 35Kw
  • Un groupe de refroidissement des vis a billes des 3 axes ainsi que la broche afin d'éviter les dilatation dûes aux échauffements
  • Un magasin d'outils a bras monté sur le côté avec 48 outils
  • Une cartérisation intégrale avec une large porte frontale pour accès à la table de la machine
  • Un dispositif de graissage automatique des axes linéaires programmable depuis la CN
  • Des buses de nettoyage sur les carters permettant un dégagement optimal des copeaux vers le convoyeur
  • Un pistolet de nettoyage
  • Des buses d'arrosage en peripherie de broche
  • Une pompe haute pression 20 bars avec arrosage au centre de la broche
  • un convoyeur a copeaux avec double vis de chaque coté de la table et convoyeur a copeaux a palette situé a l'arriere de la machine
  • Une manivelle électronique déportée pour faciliter les opérations de réglages
  • Une climatisation de l'armoire électrique
  • Un déshuileur afin de séparer l'huiles de glissiere du lubrifiant de coupe
  • Les fonctions Heidenhain n°1 et  n°2 ainsi que DCM(anti collision)
  • La fonction TPC (Tool Positionning Control) permettant de compenser electroniquement la dilatation de la broche dûe a son échauffement
  • La fonction AAC (Axial Accuracy Control) corrigeant la dilatation du bati

Cette machine est également équipée des options suivantes

  • un palpeur pièce Heidenhain  TS460 avec protection mécanique et thermique + une cellule emetrice / receptrice radio ou infrarouge
  • la fonction kinematic opt pour la calibration automatique des axes rotatifs
  • une boule de référence Heidenhain KKH250

Caractéristiques techniques

MCU-5X
Commande Numériqueheidenhain TNC 640
4EME ET 5EME AXES SUR LA TABLEOui
Diamètre du plateau (mm)600
Course verticale axe Z (mm)500
Course transversale axe Y (mm)500
Course longitudinale axe X (mm)600
Angle de rotation axe C (-)360°
Angle de rotation axe A (-)+/- 120°
Distance nez de broche / surface table (mm)140 à 640
Rainures (largeur x ecartement x nb.) (mm)75 x 14 x 7
Poids admissible sur la table (kg)600
Type de brochemécanique a entrainement direct
Vitesse de la broche (tr/min)12000
Cône de brocheISO 40
Moteur de broche (Kw)20 / 35
Attanchement outilsDIN 69871
Type de tiretteDIN 69872-A
Accélération (X/Y/Z) (m/s²)7
Avances rapides (X/Y/Z) (m/min)36 / 36 / 36
avance rapide axe C (rpm)90
Avance rapide axe A (rpm)16,6
Précision de postionnement (mm)0,01 sur 300
Répétabilité (mm)+ / - 0,01
Type de magasina bras
Nombre d’outils48
Temps de changement d’outils (sec)1,51
Diamètre d’outil max. (mm)120
Longueur d’outil max. (mm)300
Poids d’outil max. (kg)7

Equipements

MCU-5X
Arrosage centre broche 20 barsoui
Convoyeur a copeauxoui
Règles de mesuresoui
Palpeur pièceoui
Palpeur outilsen option
Calibration automatique des axes rotatifsoui
magasin 48 outilsoui
Fonction Smart : TPCoui
Porte chargement outiloui

Données de la machine

MCU-5X
Encombrement (L x l x H) (mm)3015 x 5050 x 3000
Poids (kg)8000
