Retour à la page précédente
Désignation : VTH1055L3
Référence DMO : 14450
Marque : OLYMPIC
Occasion
En stock
Centre d'usinage 5 axes continus d'occasion OLYMPIC modèle VTH1055L3
| VTH1055L3 | |
|---|---|
| Commande Numérique | Siemens 840D |
| COURSES | . |
| Diamètre du plateau (mm) | Ø 255 |
| Dimension pièce maxi (mm) | Ø 255 x 250 |
| Poids admissible sur la table (kg) | 100 |
| Course longitudinale axe X (mm) | 900 |
| Course transversale axe Y (mm) | 520 |
| Course verticale axe Z (mm) | 300 |
| Angle de rotation axe A | +30 / -120° |
| Angle de rotation axe C | 360 |
| Vitesse de rotation axe A (tr/min) | 25 |
| Vitesse de rotation axe C (tr/min) | 25 |
| Répétabilité axe X | 4'' |
| BROCHE | . |
| Distance nez de broche / surface plateau (mm) | 30 à 540 |
| Distance centre broche / colonne (mm) | 958 |
| Cône de broche | BT40 |
| Vitesse de rotation de la broche (tr/min) | 12.000 |
| AVANCES | . |
| Avances rapides (X/Y/Z) (m/min) | 48 |
| Avance travail (m/min) | 10 |
| Ø des vis à billes (mm) | Ø40 (pas de 16 pour axe X et Y - pas de 12 pour axe Z) |
| Largeur des guidages linéaires (mm) | (35mm sur axe X - 45mm sur axe Y et Z) |

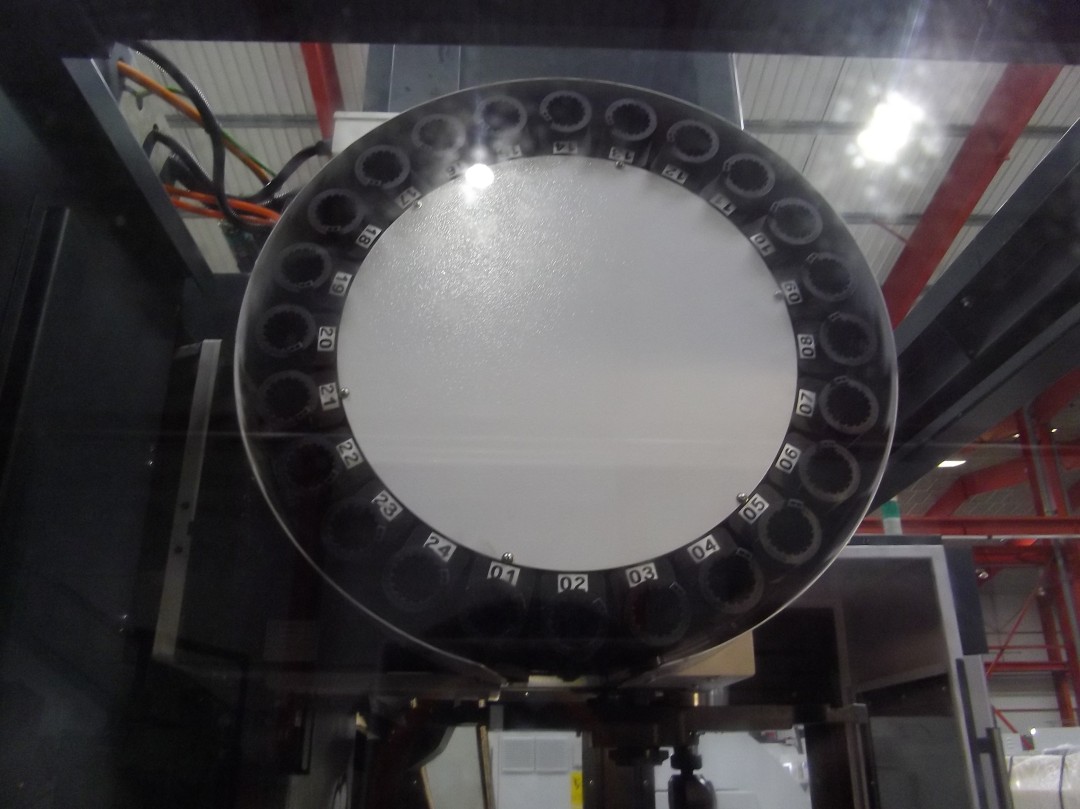

| Type de magasin | a bras |
| Nombre d’outils | 24 |
| Temps de changement d’outils (sec) | 1,8 |
| Diamètre d’outil max. (mm) | 76 |
| Longueur d’outil max. (mm) | 300 |
| Poids d’outil max. (kg) | 7 |
| Puissance installée (Kva) | 25 |
| Alimentation pneumatique | 6 bars - 200l/min |
| Dimensions (L x l x h) | 2800 x 2200 x 3200 |
| Poids (kg) | 6650 |
| VTH1055L3 | |
|---|---|
| Arrosage en périphérie de broche | en standard |
| Cartérisation intégrale | en standard |
| Règles de mesures sur les 3 axes | oui |
| Convoyeur à copeaux | oui |
| Ventilation de l'armoire | en standard |
| Dispositif de refroidissement de la broche | en standard |
| Soufflage air | en standard |
| Taraudage rigide | en standard |
| VTH1055L3 | |
|---|---|
| Encombrement (L x l x H) (mm) | 3110 x 2990 x 2960 |
| Poids (kg) | 5000 |
