Scie a ruban semi automatique Retour à la page précédente

S355SA
S355SA
S355SA
S355SA
S355SA
S355SA
S355SA
S355SA

ARROW - S355SA - 12200

Désignation : S355SA

Référence DMO : 12200

Marque : ARROW

Neuf

En stock



Brochure ARROW - S355SA - 12200    Fiche technique ARROW - S355SA - 12200


Renseignements ARROW - S355SA - 12200

DESCRIPTIF

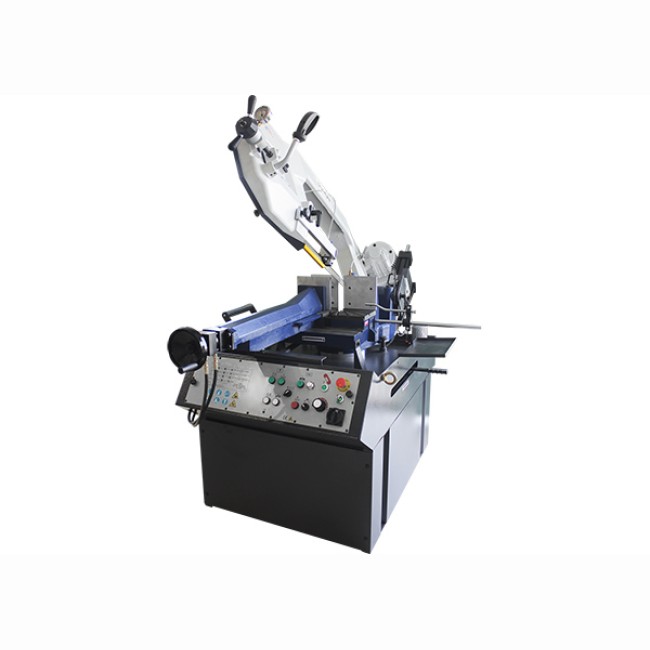

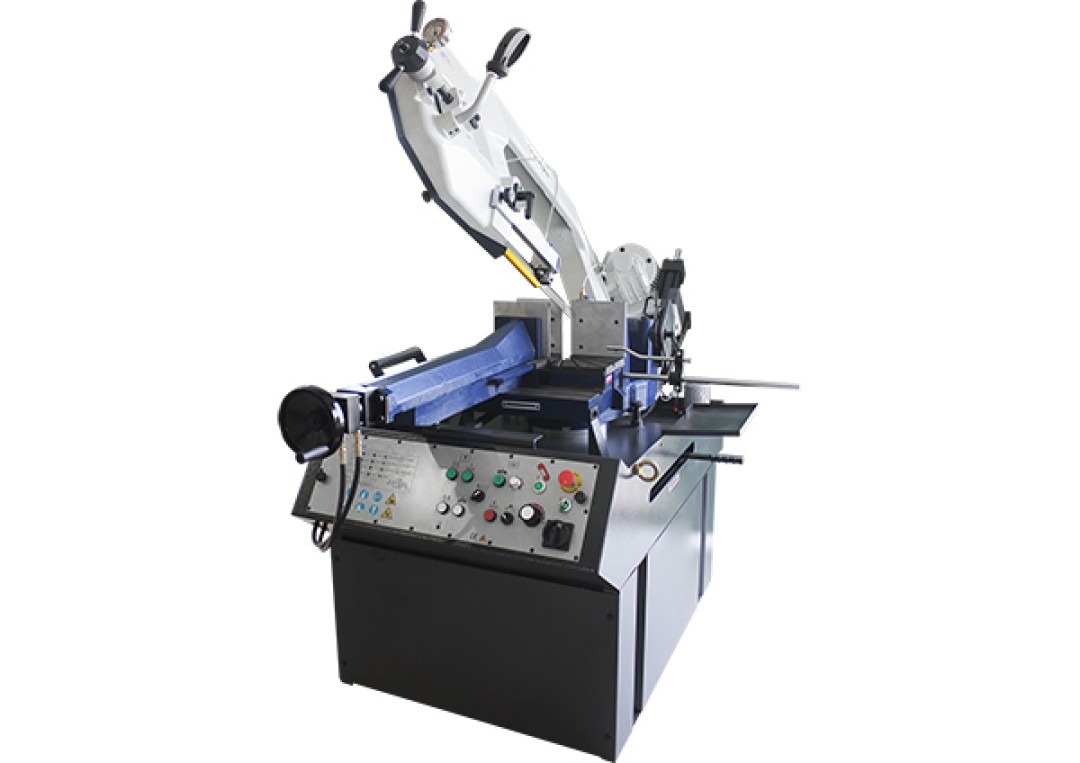

Scie à ruban semi-automatique ARROW type S355SA

     Arrow étend désormais son offre en sciage avec une machine semi automatique et un ruban hauteur 34mm.

     Scie de grande capacité semi-automatique avec une ouverture d’étau de 490mm. Cette machine convaint avec son archet orientable gauche/droite, son étau déplaçable à gauche et à droite du ruban et son variateur de vitesse.L’archet est monté sur un pivot largement dimensionné, il est actionné par un vérin hydraulique de descente/montée automatique. L’ouverture et la fermeture de l’archet sont aussi automatiques

  • Un archet fonte massif avec une ouverture très interessante pour permettre une découpe de 300 x 490mm

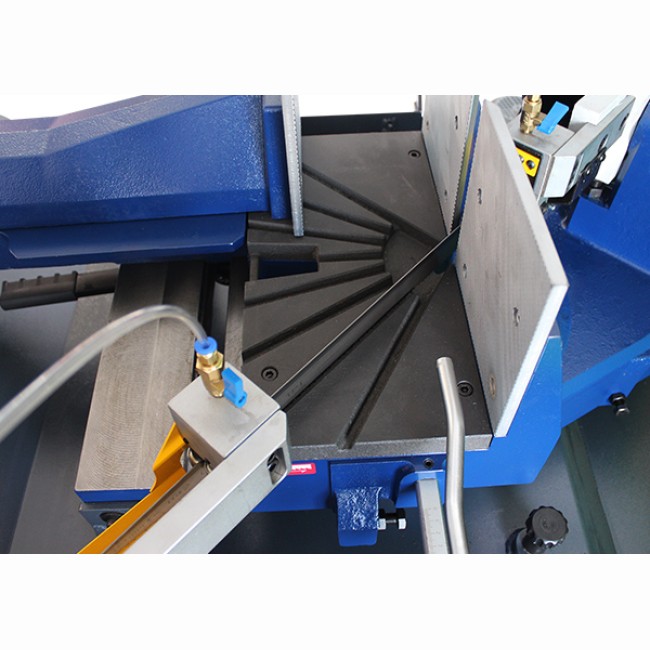

  • Un archet orientable de -45 a +60° avec des butées mécaniques rapides de positionnement angulaire

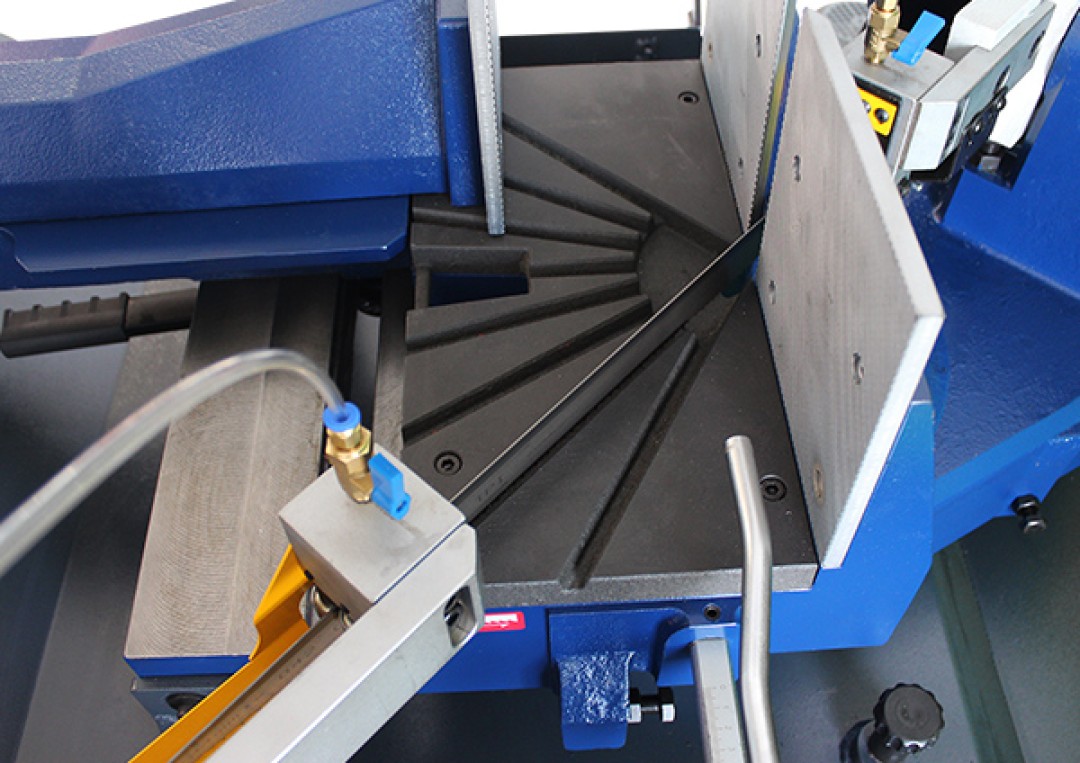

  • Un étau solide en fonte avec commande par manivelle ou hydraulique
  • L'angle d'orientation de l'archet est facilement lisible sur la règle graduée
  • Un rouleau d'entrée réglable en hauteur
  • Un réservoir pour le liquide de coupe intégré dans le bâti, facile a nettoyer et a remplir.
  • Une butée de coupe graduée manuelle avec regle en aluminium

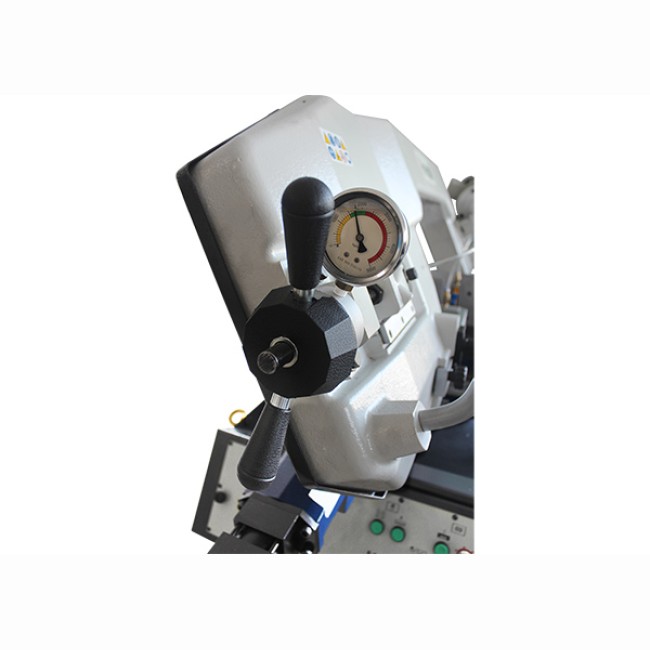

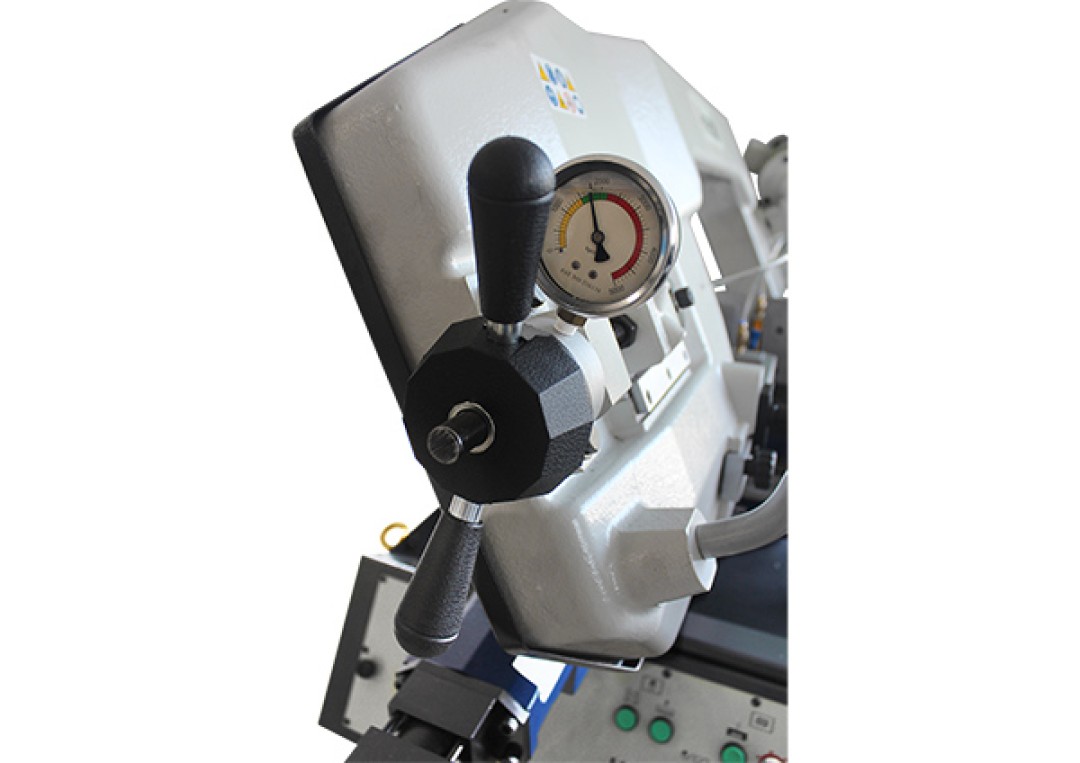

  • Une tension manuelle du ruban avec un manométre pour lecture de la tension.

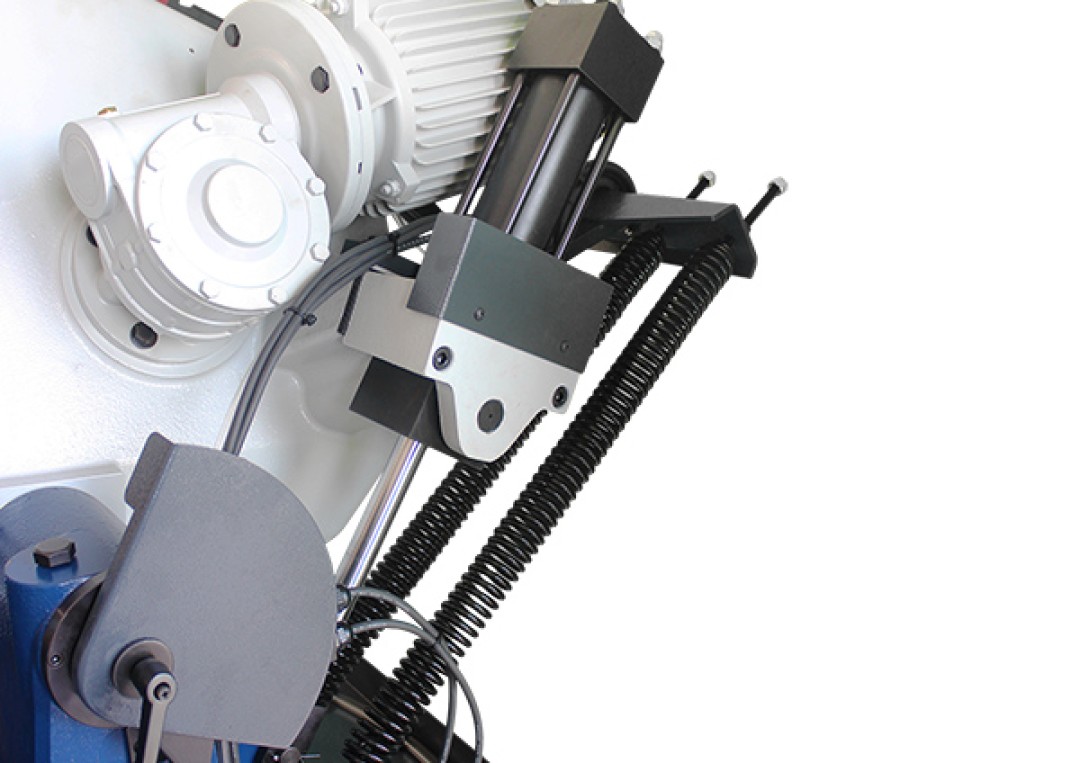

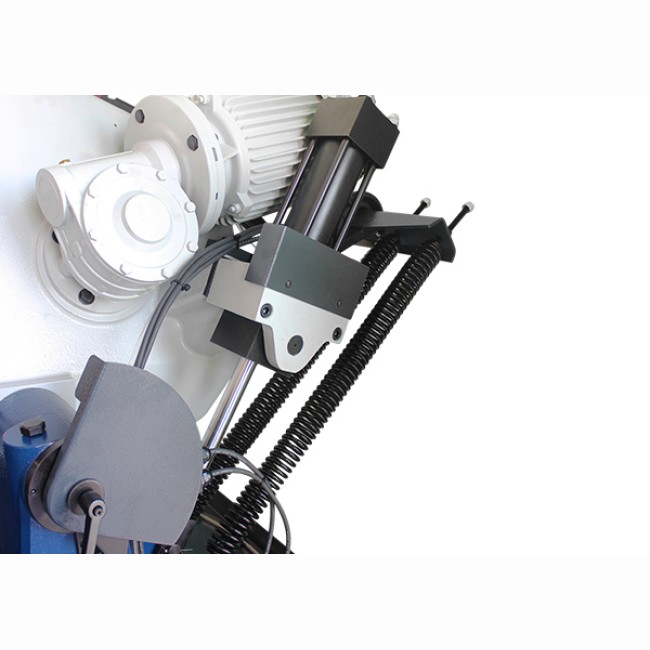

  • Un vérin hydraulique monté par une liaison rotule sur l'archet pour la descente et la remontée de l'archet.
  • Un potentiometre de vitesse de descente sur le pupitre de commande
  • Un variateur de vitesse de défilement du ruban
  • Un guidage de la lame de ruban effectué par 2 roulements verticaux, 2 plaquettes carbures
  • Un réducteur avec engrenages en acier allié, cementés et traités puis rectifiées. L'arbre d'entrée en acier est également traité

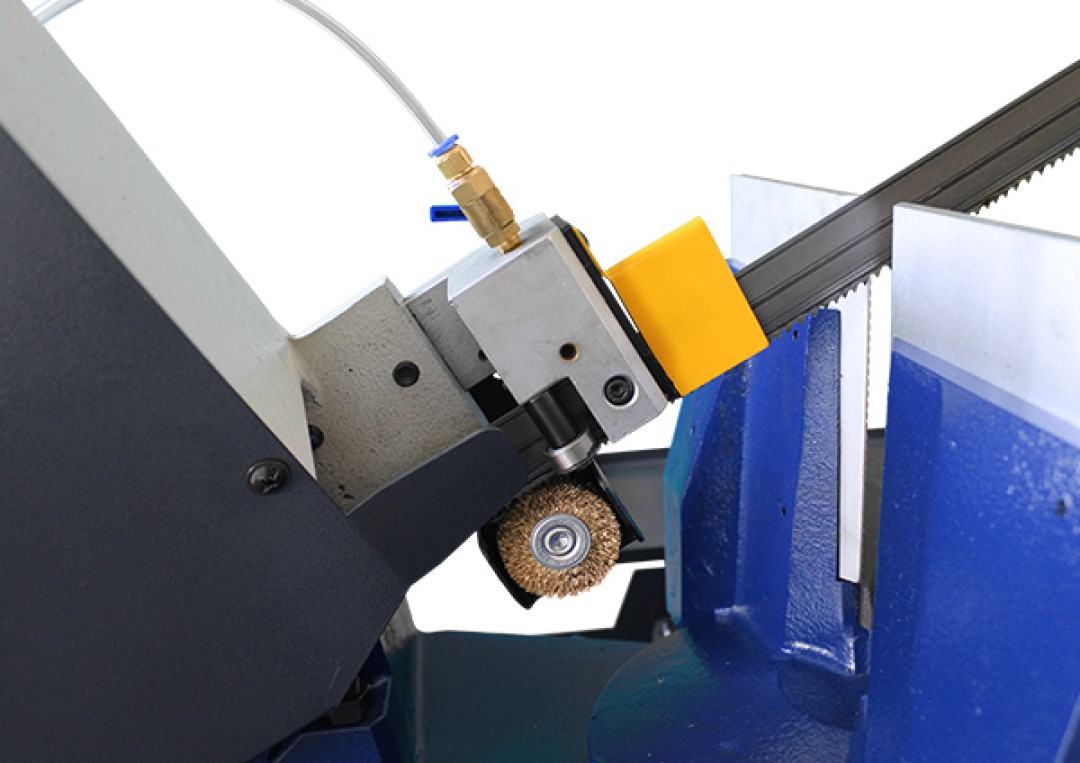

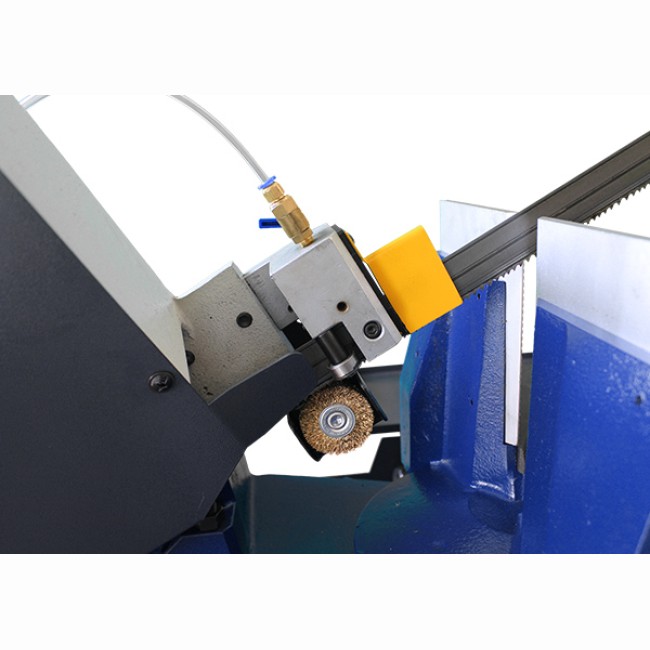

  • Un dispositif de nettoyage de la lame avec une brosse
  • Un volant fou monté sur 2 roulements coniques
  • Un pivot supportant l'archet monté sur 2 roulements coniques pour garantir une descente régulière lors de la coupe
  • Un déplacement du mors mobile de l'étau par vis trapézoidale
  • Un carter de protection du ruban
  • Un levier de blocage de la rotation de l'archet

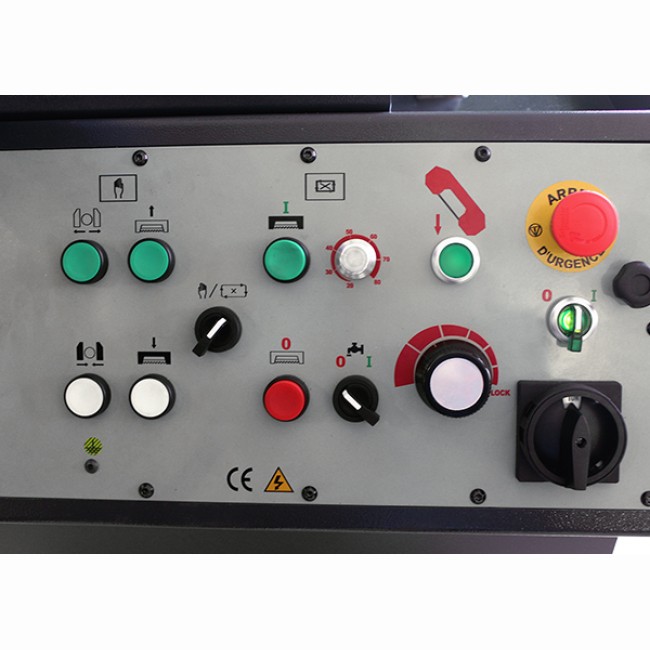

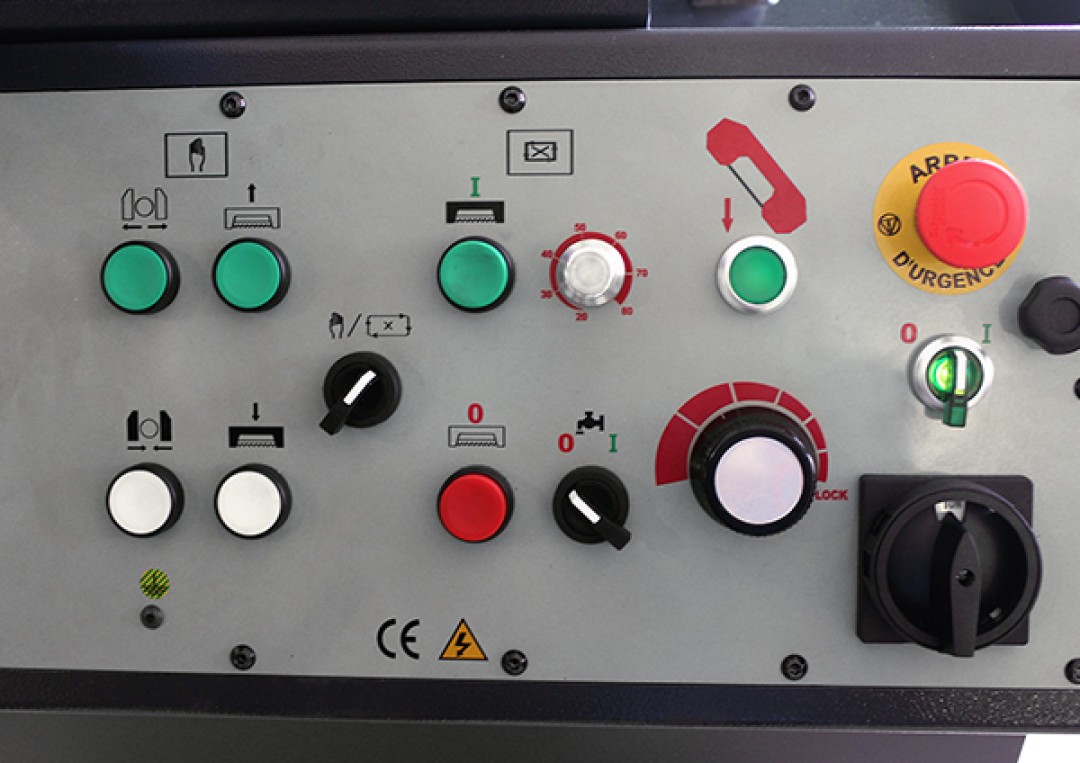

  • Un panneau de commande en partie avant regroupant l'ensemble des organes électriques (boutons, voyants, selecteur, ARU...)



Caractéristiques techniques

S355SA
- rectangle (mm)250 x 250
- rond (mm)355
- carré (mm)290 x 290
Dimension du ruban (mm)3770 x 34 x 1,1
Vitesse de défilement du ruban (m/min)20 à 80
Descente de l’archetHydraulique
Montée de l’archetHydraulique
Puissance du moteur d'entrainement (Kw)2,2
Encombrement (mm)2180 x 970 x 1130
Poids (Kg)805

Equipements

S355SA
Vérin de montée/baisse automatiqueStandard

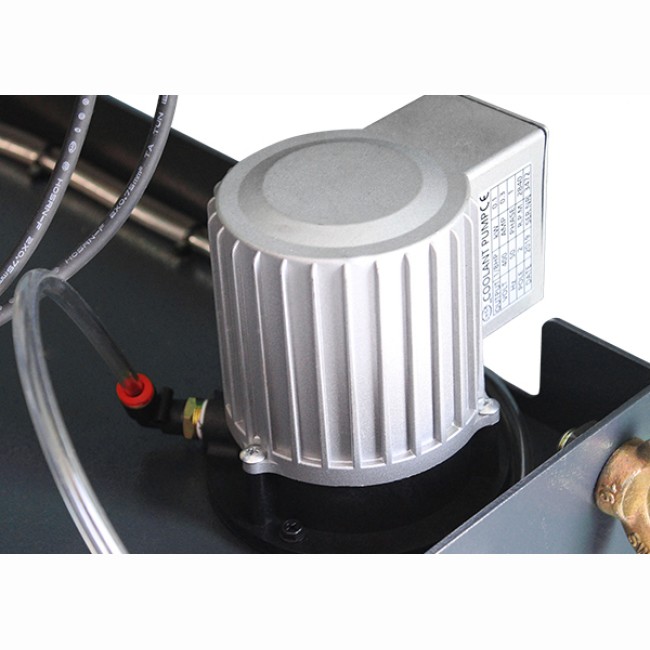

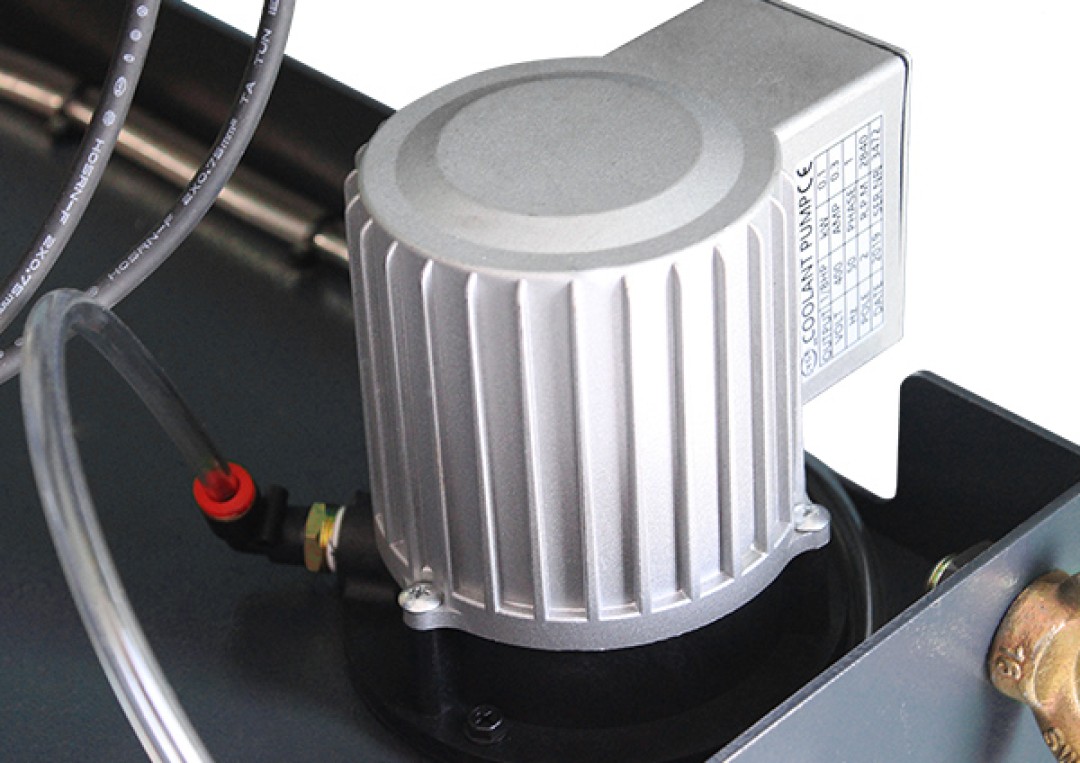

Pompe d’arrosageStandard
Patin de guidage lame carbureStandard
Étau hydrauliqueStandard
Poignée de tension du ruban avec manomètreStandard
Variateur de vitesse de défilement du rubanStandard
Pupitre de commandeStandard
Norme CEStandard
Amenage d’entrée longueur 1m ou 2mEn option
Amenage de sortie longueur 2mEn option
Ruban bi-métalEn option
