Désignation : G & RX série
Référence DMO :
Marque : CHMER
Neuf
Sur commande

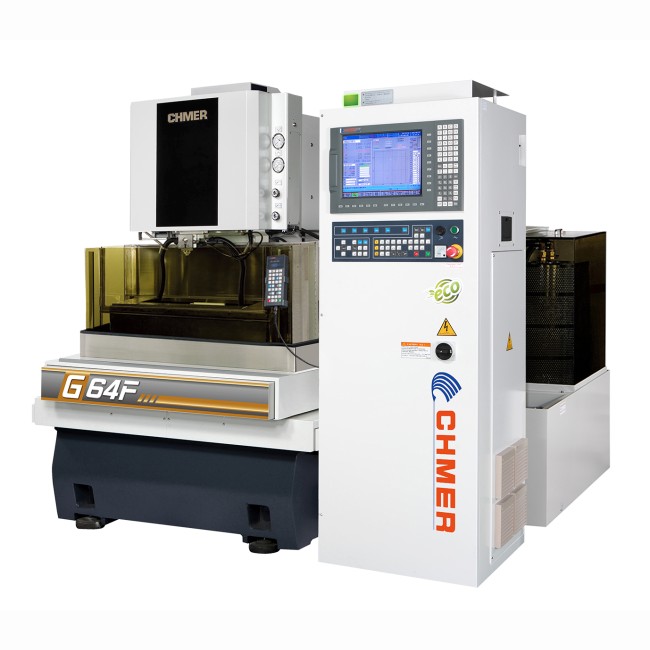

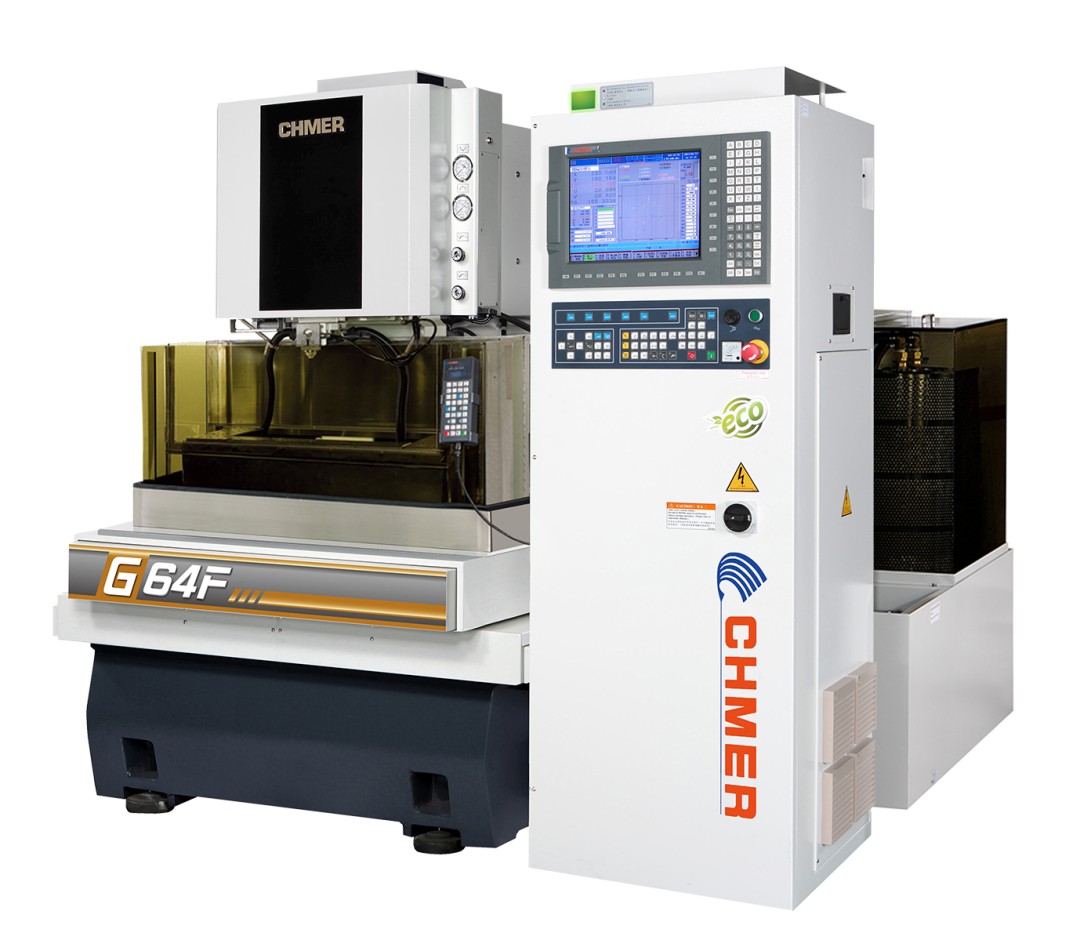

Gamme d'électroerosion par fil à commande numérique CHMER série G & RX
CHMER est un constructeur spécialisé dans les machines d'électroerosions (fil / enfoncage / percage rapide / fraisage graphite).
La série des G & RX de CHMER sont des machines d'électroérosion à fil. Sous le nom international EDM (Electrical discharge machining), l’électroérosion est réalisée par des machines non conventionnelles travaillant par enlèvement de métal. Les outils d’usinage par électroérosion à fil fonctionnent avec des impulsions électriques constantes ce qui offre, lors de la fabrication, des résultats parfaits avec une très haute précision d'usinage. Quelle que soit la nature du métal à travailler tant qu'il est conducteur (Acier, Titane, Carbure, Acier Inoxydable, Carbure de tungstène etc...). Après avoir réalisé un micro perçage débouchant, le fil peut être introduit et passer au-travers du métal. L’électroérosion est une technologie parfaitement adaptée à la production de pièces mécaniques de grande précision, prototypes, pièces unitaires, pièces de petites et moyennes séries.
L’électroérosion par fil : un fil conducteur animé d’un mouvement plan et angulaire va découper la pièce suivant une surface réglée. Lors de l’usinage, l'ensemble travaillé est soit arrosé continuellement soit immergée en permanence dans un bain d’eau déionisée ou dans un bain d’huile diélectrique spéciale, les liquides sont filtrés en permanence pour retirer les microcopeaux. CHMER vous propose les 2 technologies :
Les formes usinées par les electroérosions à fil sont quasiments infinies c'est pourquoi de nombreux secteurs sont demandeurs de ce type de machine. On y retouve généralement :
Ce procédé à l'avantage d'usiner n'importe qu'elle pièce, n'importe qu'elle matière tant qu'elle est conductrice ou semi-conductrice tout en vous faisant bénéficier d'un état de surface incomparable. Le niveau de précision est tel que sur ce type de machine, la tolérance peut aller jusqu'a 0,002 mm sur la côte désirée.
Les avantages des machines d'électroérosion à fil sont nombreux, ce qui leur permet d'être toujours plus populaires et plus nombreuses dans les industries 2.0 d'aujourd'hui :
La gamme G & RX de CHMER : c'est une conception révolutionnaire et innovante pour répondre à la plupart des demandes des fabricants de moules de précision. La technologie intégrée et l'apparence visuelle améliorent l'expérience de coupe des utilisateurs et créent une valeur ajoutée élevée sur cette machine universelle d'electroérosion à fil. Elle se caractérise par :
| G43 F/S | G32 F/S | G64 F/S | G96 F | RX853 F/S | RX1063 F/S | |
|---|---|---|---|---|---|---|
| Commande numérique | W5F | W5F | W5F | W5F | W5F | W5F |
| Course X (mm) | 400 | 380 | 600 | 900 | 800 | 1000 |
| Course Y (mm) | 300 | 250 | 400 | 600 | 500 | 600 |
| Course U (mm) | 60 | 60 | 100 | 100 | 150 | 150 |
| Course V (mm) | 60 | 60 | 100 | 100 | 150 | 150 |
| Course Z (mm) | 220 | 220 | 300 | 300 | 300 | 300 |
| Dimension de la pièce maxi (mm) | 725 x 600 x 215 | 725 x 560 x 215 | 910 x 700 x 295 | 1300 x 950 x 295 | 1210 x 800 x 295 | 1430 x 900 x 295 |
| Poids maxi des pièces (kg) | 500 / 350 | 300 | 600 / 450 | 1500 | 2000 / 1000 | 3000 / 1500 |
| Vitesse d'avance Max. X / Y (mm/min) | 800 | 800 | 800 | 800 | 800 | 800 |
| Système de motorisation des axes | Servo moteur à courant alternati | Servo moteur à courant alternatif | Servo moteur à courant alternati | Servo moteur à courant alternati | Servo moteur à courant alternati | Servo moteur à courant alternati |
| Diametre de fil (mm) | Ø0.15 à 0.3 (Ø0.25) | Ø0.15 à 0.3 (Ø0.25) | Ø0.15 à 0.3 (Ø0.25) | Ø0.15 à 0.3 (Ø0.25) | Ø0.15 à 0.3 (Ø0.25) | Ø0.15 à 0.3 (Ø0.25) |
| Vitesse d'enfilage (mm/s) | 300 | 300 | 300 | 300 | 300 | 300 |
| Angle / hauteur de coupe (Buse grand angle, DA + DB = 15mm) (° mm) | ±14.5°/80 | ±14.5°/80 | ±21°/100 | ±21°/100 | ±21°/140 | ±21°/140 |
| Température permettant une utilisation optimale (°) | 23 ± 0.5° C | 23 ± 0.5° C | 23 ± 0.5° C | 23 ± 0.5° C | 23 ± 0.5° C | 23 ± 0.5° C |
| Ampérage du groupe d'étincelage (A) | 25 | 25 | 25 | 25 | 25 | 25 |
| Capacité du réservoir diélectrique (L) | 340 / 650 | 300 / 590 | 340 / 760 | 650 | 340 / 1370 | 650 / 2000 |
| Filtration papier | Standard | Standard | Standard | Standard | Standard | Standard |
| Nb de cartouche de filtration | 2 | 2 | 2 | 2 | 3 | 4 |
| Dispositif d'enfilage automatique | Option | Option | Option | Option | Option | Option |
| Poids (incluant le système hydraulique et électrique) (kg) | 2575 / 2800 | 2300 / 2375 | 3200 / 3595 | 6300 | 5460 / 5535 | 6500 / 7100 |
| RX1065 F/S | RX1283 F/S | G53 F/S | |
|---|---|---|---|
| Commande numérique | W5F | W5F | W5F |
| Course X (mm) | 1000 | 1200 | 500 |
| Course Y (mm) | 600 | 800 | 300 |
| Course U (mm) | 160 | 120 | 60 |
| Course V (mm) | 160 | 120 | 60 |
| Course Z (mm) | 300 | 500 | 220 |
| Dimension de la pièce maxi (mm) | 1240 x 900 x 495 | 1600 x 1100 x 295 | 825 x 600 x 215 |
| Poids maxi des pièces (kg) | 5000 / 3000 | 6000 / 4000 | 550 / 400 |
| Vitesse d'avance Max. X / Y (mm/min) | 800 | 800 | 800 |
| Système de motorisation des axes | Servo moteur à courant alternati | Servo moteur à courant alternati | Servo moteur à courant alternati |
| Diametre de fil (mm) | Ø0.15 à 0.3 (Ø0.25) | Ø0.15 à 0.3 (Ø0.25) | Ø0.15 à 0.3 (Ø0.25) |
| Vitesse d'enfilage (mm/s) | 300 | 300 | 300 |
| Angle / hauteur de coupe (Buse grand angle, DA + DB = 15mm) (° mm) | ±21°/180 | ±21°/130 | ±14.5°/80 |
| Température permettant une utilisation optimale (°) | 23 ± 0.5° C | 23 ± 0.5° C | 23 ± 0.5° C |
| Ampérage du groupe d'étincelage (A) | 25 | 25 | 25 |
| Capacité du réservoir diélectrique (L) | 650 / 2400 | 760 / 3000 | 340 / 650 |
| Filtration papier | Standard | Standard | Standard |
| Nb de cartouche de filtration | 4 | 6 | 2 |
| Dispositif d'enfilage automatique | Option | Option | Option |
| Poids (incluant le système hydraulique et électrique) (kg) | 7500 / 7600 | 14500 / 15000 | 2800 / 3195 |
