CHMER - CM C

Désignation : CM C

Référence DMO :

Marque : CHMER

Neuf

Sur commande



   Fiche technique CHMER - CM C


Renseignements CHMER - CM C

DESCRIPTIF

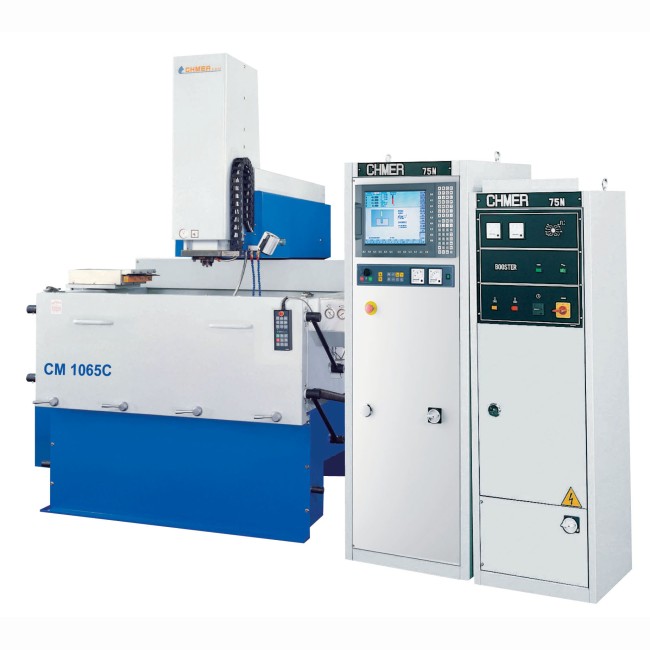

Gamme d'électroerosion par enfonçage à commande numérique CHMER série CM-C.

CHMER est un constructeur spécialisé dans les machines d'électroerosions (fil / enfoncage / percage rapide / fraisage graphite).

La série des CM-C de CHMER sont des machines d'électroérosion par enfonçage. Sous le nom international EDM (Electrical discharge machining), l’électroérosion est réalisée par des machines non conventionnelles travaillant par enlèvement de métal. Le processus de l’électroérosion, aussi appelé usinage par étincelage, consiste en l’usinage d’une pièce grâce à d’innombrables décharges électriques générées entre la pièce à usiner et l’électrode-outil. Ce procédé offre lors de la fabrication, de parfaits résultats avec une très haute précision d'usinage qu'elle que soit la nature du métal à travailler tant qu'il est conducteur (Acier, Titane, Carbure, Acier Inoxydable, Carbure de tungstène etc...). L’électroérosion est une technologie parfaitement adaptée à la production de pièces mécaniques de grande précision, prototypes, pièces unitaires, pièces de petites et moyennes séries.

L’électroérosion par enfonçage : ou « die sinking » en anglais, dans laquelle une électrode de forme complémentaire à la forme à usiner s'enfonce dans la pièce. Ce processus implique donc la création d’une électrode négative (généralement un mâle) similaire à la forme que l’on souhaite obtenir durant l’usinage. La particularité de l'electroérosion par enfonçage est qu’il n’a pas à être débouchant et qu’il permet de réaliser des formes très complexes.

La gamme d'électroérosion par enfonçage CHMER type CM-C fonctionne par immersion totale de la pièce pendant l'usinage.

Les formes usinées par les electroérosions par enfonçage sont quasiments infinies c'est pourquoi de nombreux secteurs sont demandeurs de ce type de machine. On y retouve généralement :

  • Le médical
  • L'horlogerie de luxe
  • Secteur de la connectique
  • L'aéronautique
  • l'énergie, l'automobile
  • etc...

Ce procédé à l'avantage d'usiner n'importe qu'elle pièce, n'importe qu'elle matière tant qu'elle est conductrice ou semi-conductrice tout en vous faisant bénéficier d'un état de surface incomparable. Le niveau de précision est tel que sur ce type de machine, la tolérance peut aller jusqu'a +/-0,0005 mm sur la côte désirée.

Les avantages des machines d'électroérosion par enfonçage sont nombreux, ce qui leur permet d'être toujours plus populaires et plus nombreuses dans les industries 2.0 :

  • Usinage ultra-précis
  • Usinage de pièces préalablement trempées
  • Procédé adapté aux métaux très durs y compris les aciers trempés et les carbures (Titane, inox, Inconel...)
  • Polyvalence et possibilités d'usinage quasiment infinies
  • Usinage de formes spéciales (trous de section carrée, triangulaire, en hélice, gravures complexes)
  • Etat de surface de la pièce finie avec Ra (rugosité) plus ou moins élevée
  • Possibilité de tendre vers un état de surface proche du poli miroir
  • Aucune force mécanique n’est exercée sur la pièce : élimination de systèmes de blocage complexes

Conception

La gamme CM-C de CHMER : c'est une conception révolutionnaire et innovante pour répondre à la plupart des demandes des fabricants de moules de précision. La technologie intégrée et l'apparence visuelle améliorent l'expérience d'usinage des utilisateurs et créent une valeur ajoutée élevée sur ces machines universelles d'electroérosion par enfonçage Elles  se caractérisent par :

  • Bâti de machine très rigide : conçue avec une fonte de haute qualité pour le banc, la colonne et les nervures, elle assure une durabilité, une stabilité et une précision optimales lors de l'usinage.
  • Toutes les glissières sont rectifiées et traitées thermiquement.
  • Les axes X et Y de la table de travail sont revêtus de turcite-B à faible coefficient de friction, et équipés de vis à billes rectifiées, ce qui permet un déplacement en douceur et un positionnement précis même en cas de charge de travail élevée
  • L'axe Z est aussi équipé d'un vis à bille rectifiée de haute précision. L'axe Z est conçu de manière à éviter toute déformation et offrir une plus grande précision.
  • Tous les axes X, Y, Z se déplacent sur des guidages linéaires..
  • Le détecteur automatique "anti-arc" empêche les résidus tels que les particules de métal et de carbone de se déposer, protégeant ainsi la pièce à usiner des dommages.
  • L'intégralité des axes peuvent être pilotés par une commande électronique déportée

De plus, la gamme CM-C peut être élargie avec de nombreuses options supplémentaires :

  • Socle magnétique
  • Changeur d'outils
  • Axe C (rotation de la tête)
  • Accessoires EROWA
  • Accessoires 3R
  • 4ème et 5ème axe sur la table
  • Déplacement des axes X, Y par volant
  • ...

La gamme d'électroérosion par enfonçage CM-C de CHMER représente l'évolution logique de la gamme CM. En plus de bénéficier des mêmes avantages, la gamme CM-C vous permet d'automatiser toutes vos opérations. Elle vous offre aussi la possibilité d'ajouter des axes supplémentaires (jusqu'a 3 axes supplémentaires) permettant de réaliser des pièces toujours plus complexes et donc d'acquérir une polyvalence sans égale.

Commande numérique

La commande numérique de la gamme CM-C de CHMER se démarque par une interface et des fonctions conviviales :

  • Écran TFT 15" avec graphiques.
  • Connection : FDD 3 1/2", RS232, Ethernet
  • la commande numérique peut enregistrer jusqu'a 99 programmes, modifiable à tout moment par l'opérateur.
  • Programmation jusqu'à 999 blocs maximum.
  • Les fonctions logiques ARC-OFF et APC permettent d'éviter efficacement que le processus d'électrioérosion n'endommage vos pièces.
  • Recherche automatique du point de référence : La CN recherche automatiquent le bord, le centre et l'emplacement du point de référence Z.
  • Pour faire face à l'usinage des alliages spéciaux, toutes les données d'érosion sont accessibles sur la commande numérique.
  • Règles linéaires sur les axes X, Y et Z pour un positionnement précis et une grande précision de coupe.
  • L'axe C et le changeur automatique d'outil (3R ou Erowa) en option permettent d'automatiser entièrement l'usinage, de l'érosion grossière à la fine finition.
  • La programmation par boite de dialogue permet de sélectionner les conditions d'usinage optimales en fonction de la taille du matériau, de l'électrode, du type de pièce, de la profondeur d'érosion et de l'état de surface visée (Ra).
  • Le code E (cycles fixes) vous permet de réaliser facilement toutes vos simples opérations. remplaçant la programmation compliquée du code G.
  • Une fonction unique du code E de CHMER, est qu'il permet de réaliser facilement et efficacement un usinage sur 3 axes simultanément, sans codes G et M. Le code E est bien illusré de sorte à faciliter la compréhension de l'opérateur
  • Fonction code S : les conditions de travail peuvent être modifiées et enregistrées en mémoire pendant l'usinage.



Caractéristiques techniques

CM1265CCM323CCM434CCM655CCM865CCM1065C
Dimension de la table (mm)1500 x 800500 x 350650 x 400900 x 6001200 x 8001200 x 800
Dimensions de la cuve (mm)2500 x 1350 x 700820 x 500 x 3001050 x 630 x 3501450 x 950 x 5501600 x 1000 x 5502100 x 1200 x 600
Course X (mm)12003004006008001000
Course Y (mm)600200300500600600
Course du Bélier (Z1) (mm)500300350500500500
Distance entre la table et le nez (mm)500 - 1000250 - 550250 - 600300 - 800290 - 790450 - 950
Poids maxi de l'éléctrode (kg)30060100300300300
Poids maxi de la pièce (kg)7500200 (à 500)200 (à 750)300040005000
Encombrement (L x l x H) (mm)2700 x 3000 x 32001200 x 1350 x 22501240 x 1380 x 22302000 x 2230 x 26852200 x 2400 x 28602600 x 2600 x 3050
Poids de la machine (kg)850010001400350058006500
Courant (A)75 / 1255050757575
Générateur (A)50 / 75 / 125 / 15050 / 75 / 125 / 15050 / 75 / 125 / 15050 / 75 / 125 / 15050 / 75 / 125 / 15050 / 75 / 125 / 150
Puissance d'entrée (Kw)6 / 1055666
Meilleure rugosité (Ra) (um)0.250.250.250.250.250.25
type de reservoirD1265D323D434D655D865D1065
Capacité du réservoir diélectrique (L)3500280390130016002100
Type de filtrationPapierPapierPapierPapierPapierPapier
Puissance de la pompe (Ch)0.5x2 et 10.50.50.5 et 10.5 et 10.5 et 1
Dimensions du réservoir (L x l x h) (mm)3000 x 1500 x 580intégré dans la machine1400 x 800 x 4302200 x 1000 x 5202750 x 1000 x 4803000 x 1000 x 480
Poids du réservoir (kg)450intégré dans la machine80220250350
