CHMER - CMH

Désignation : CMH

Référence DMO :

Marque : CHMER

Neuf

Sur commande



   Fiche technique CHMER - CMH


Renseignements CHMER - CMH

DESCRIPTIF

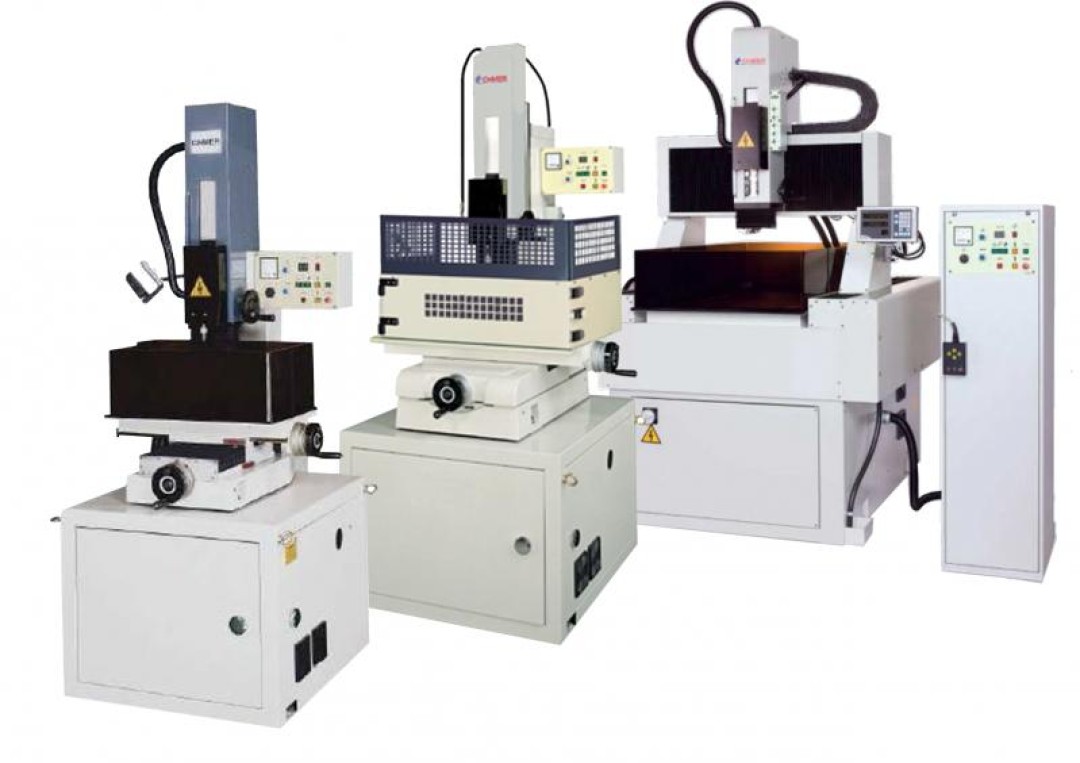

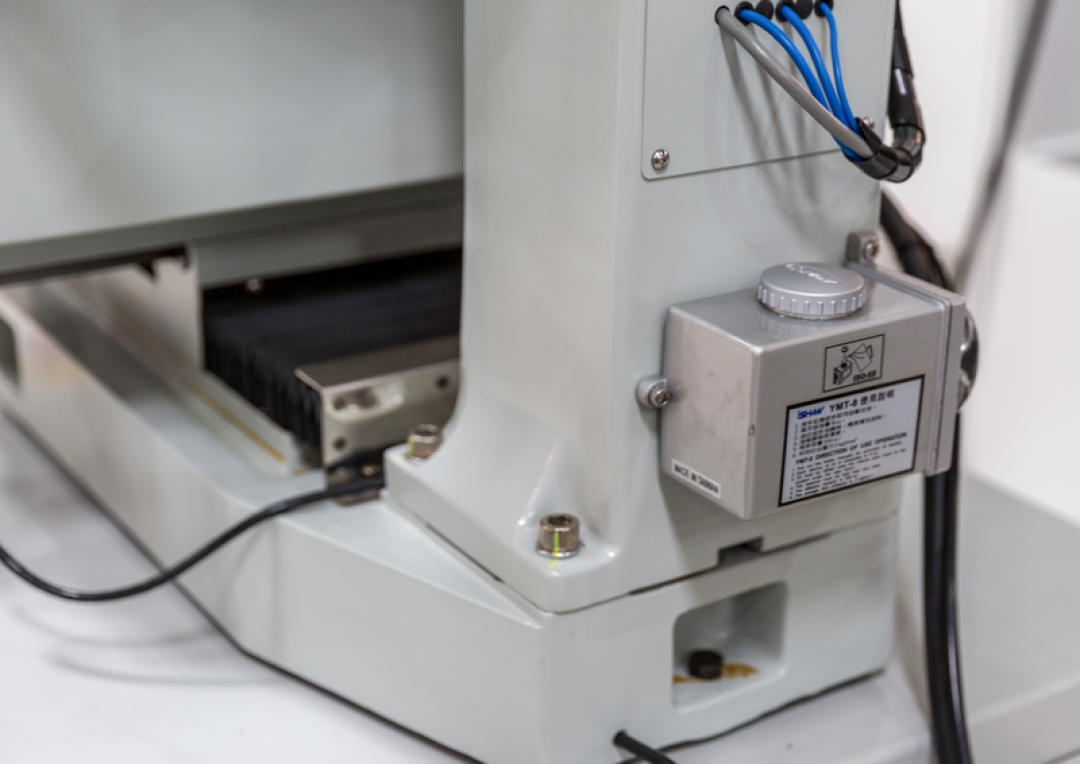

Perceuse à grande vitesse par électroerosion conventionnelle CHMER gamme CM H

L’électroérosion, ou EDM (Electrical discharge machining), est un procédé d’usinage de haute précision par décharges électriques. Aussi appelé étincelage, c’est un procédé d’enlèvement de matière qui peut s’appliquer à tous types de matériaux conducteurs ou semi-conducteurs.

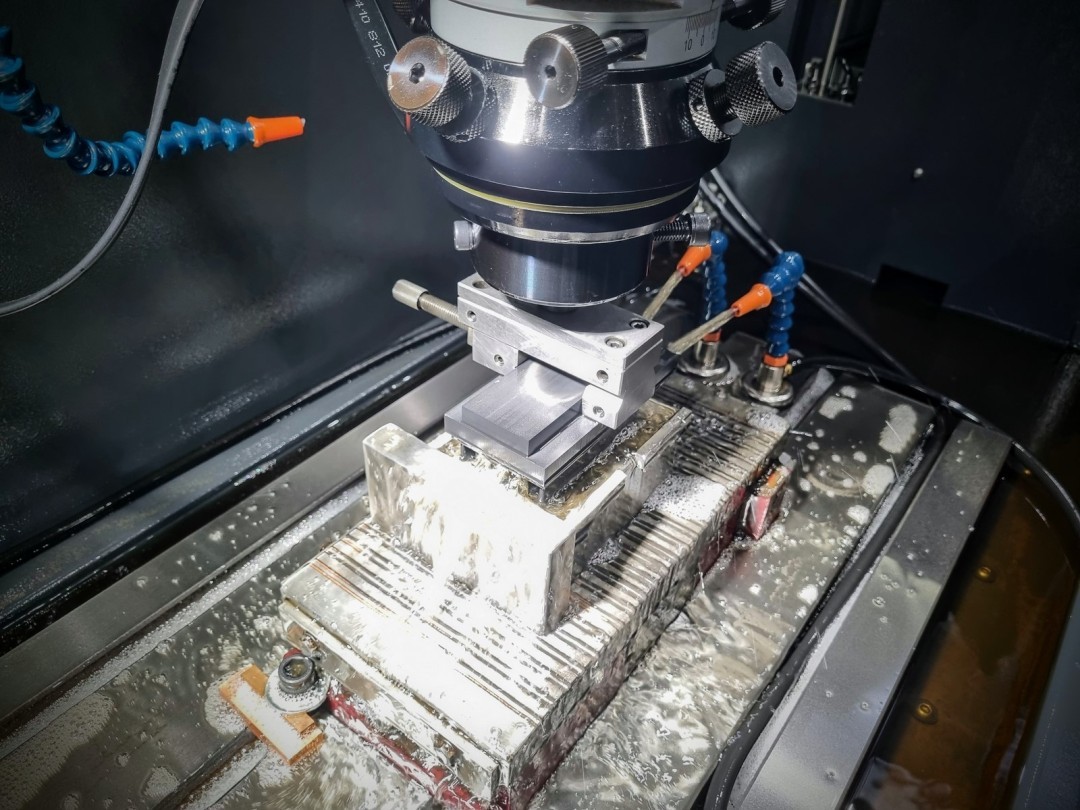

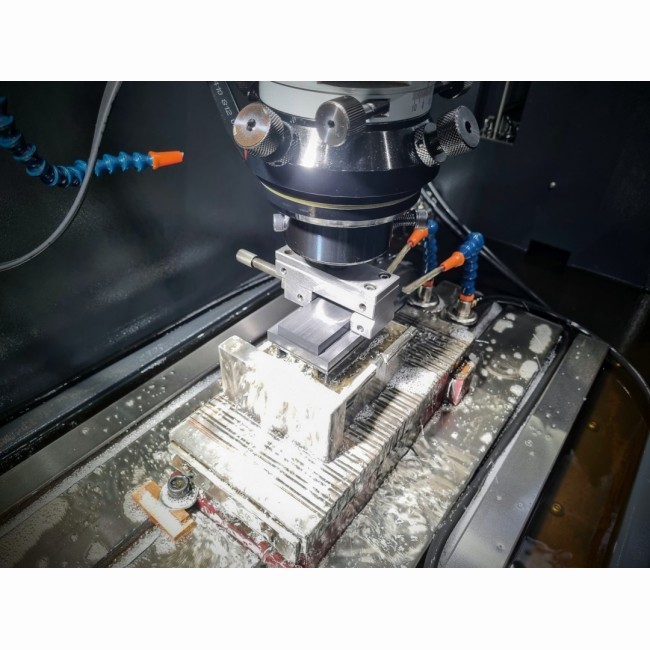

Deux électrodes, la pièce à usiner et l’outil, baignant dans une eau ou un liquide diélectrique, sont soumis à des décharges électriques récurrentes (entre 2000 et 500 000 par seconde). L’énergie, fournie par les décharges électriques, et le liquide diélectrique permettent la fusion de la matière en surface de la pièce à usiner (ainsi que sur l’outil dans une moindre mesure). Les particules en fusion sont ensuite évacuées par le liquide diélectrique

Le principe d’enlèvement de matière par fusion permet d’usiner des matériaux ou des pièces avec une dureté élevée. Par exemple, les aciers traités qui en usinage traditionnel peuvent conduire à la rupture des outils, ne présentent aucune difficulté pour les machines d’électroérosion CHMER

Les perceuses par électroérosion CHMER type CM  H, ayant de plus une très bonne précision, elles permettent d’usiner des trous très fins et des angles vifs. Elles autorisent des découpes difficilement réalisables avec un usinage classique, par exemple des gorges profondes ou des trous rectangulaires.

D’autre part, l’électroérosion se fait sans contact entre la pièce et l’outil. En l’absence d’action mécanique entre les deux, il n’est plus nécessaire de mettre en œuvre des systèmes de fixations complexes.

Ces machines ont de multiples utilisations, comme le percage de trou pour le départ du fil, l'enlevement de tarauds cassés dans une pièce, la réalisation de trous précis sur des pièces mécaniques ouvragées sur des grandes profondeurs.

Les perceuses rapides par érosion CM H se caractérisent par:

  • Une construction en col de cygne largement dimensionnée garantissant un équilibre thermique
  • Un axe Z équipé d'une vis a bille de précision pour un déplacement rapide et précis avec une grande stabilité.
  • Un pupitre de commande positionné sur le côté droit de la machine
  • Une table en acier inoxydable
  • La possibilité de travailler sous eau ou liquide diéléctrique ce qui permet de réduire considérablement les coûts.
  • Elle permet un temps de mise en oeuvre relativement court de part une saisie très simple des données
  • Permet de réaliser des trous précis pour le départ fil
  • Offre la possibilité de percer des trous profonds dans les aciers extra-durs, les alliages, tous les métaux sur lesquels les perceuses ordinaires ne peuvent fonctionner et bien plus encore...
  • Capable de percer des trous petits et profonds sur des surfaces de travail sphériques, courbes et irrégulières.
  • Le tube de l'électrode peut être en laiton ou en cuivre.

Les équipements standards complets des perceuses par électroérosion CHMER type CM H, peuvent être élargis grâce à des options supplémentaires :

  • Visualisation 2 axes FAGOR pour toute la gamme
  • Visualisation 3 axes FAGOR pour CM H86A
  • Nez de broche en ER

Caractéristiques techniques

CM H30ACM H32ACM H86A
Dimension de la pièce maxi (Lxlxh) (mm)650 x 300 x 250800 x 450 x 340740 x 1140 x 350
Poids de la pièce maxi (kg)1001801500
Course X (mm)300350600
Course Y (mm)200250800
Course Z (mm)340340340
Course Z2 (mm)200
Mouvement de la tête (mm)150150150
Diamètre de l'éléctrode (mm)0,2 à 30,2 à 30,2 à 3
Profondeur de percage max (mm)400400400
Distance entre la table et et les guides porte piece (mm)53 à 1960 à 353160 à 313
Capacité du bac (L)25 x 225 x 290
Poids de la machine (Kg)5506002000
Dimensions (Lxlxh) (mm)1000x1030x22001380x1110x23601200x1450x2160
Générateur (Kva)303030
