MAPE - Désintégr'arc GMS5000K - 14446

 Générateur

• Capacité du M1.6 à M20
• Alimentation secteur 220V / 25A
• Puissance 5KVA
• Electrodes cuivre (D3 à 12mm) / carbure (du D1 à 3mm)
• Meuble bac sur roulette D100mm, poids supporté 120Kg
• Table Alu 635x490mm, avec 2 rainures en T
• Sectionneur général
• Bouton coup de poing « arrêt d’urgence »
• Bouton poussoir marche/arrêt ou 0/1
• Commutateur 4 positions dont 3 puissances
• Voyant blanc « sous tension »
• Voyant rouge « défaut température du transformateur de puissance » (sonde à réarmement automatique)
• Régulateur de la vibration, pour les électrodes de petits diamètres
• Tableau de référence pour le choix de l’électrode à utiliser
• Disjoncteur 20A à réarmement manuel
• Prise de raccordement du groupe moto pompe
• Plaque de référence et signalisation CE
• Fusible 5A protection commande

Tête de désintégration

• Alimentation de 0 à 40V
• Fréquence de vibration 50 périodes/secondes
• Voyant rouge « défaut de pression électrode/pièce »
• Fixation de l’électrode par raccord
• Robinet de réglage du débit de refroidissement
• Longueur du faisceau électrique générateur / tête 2.4M

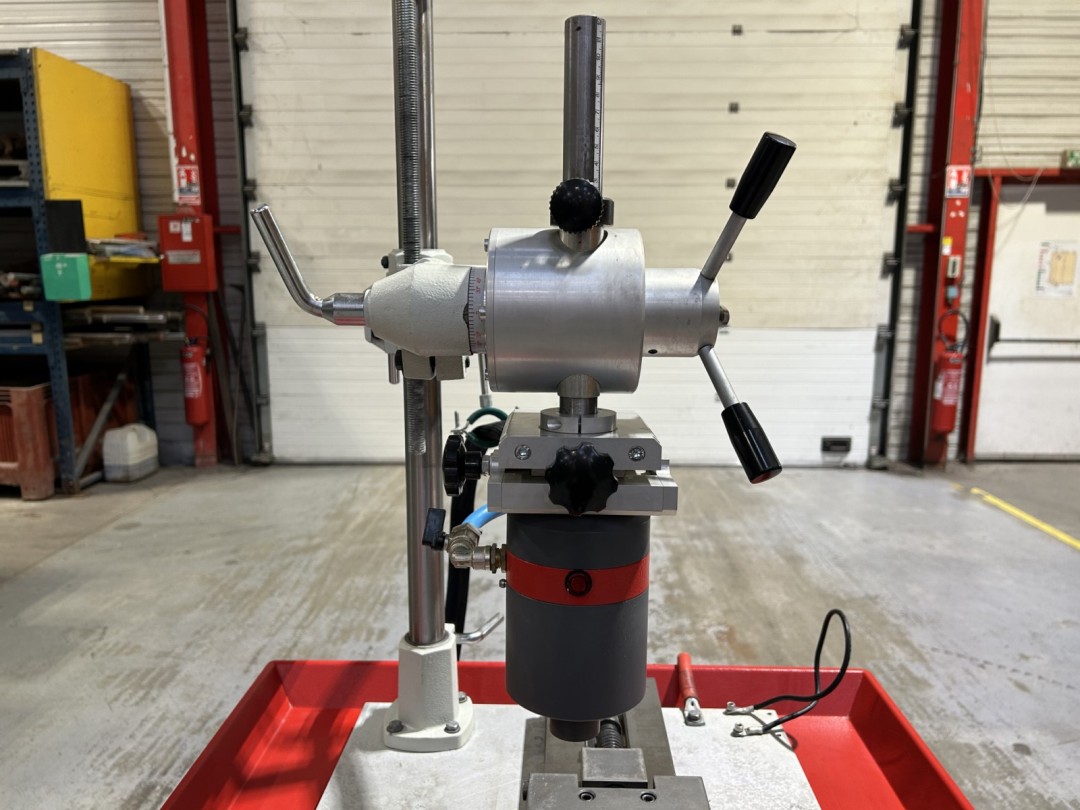

Support « S »

Descente sensitive manuelle. Support orientable, prévu pour recevoir la tête d’usinage, il évite l’immobilisation d’une machine outil. Réglages fins. Rotation de la tête de 360° dans les deux plans. Rotation de la colonne de 360°.

• Colonne et bras Ø40mm
• Course verticale 350mm, avec une électrode de 50mm
• Course transversale 370mm
• Course de travail 100m

Tête à mouvements croisés TMC

• Système servant à se centrer précisément à l’axe de l’outil à désintégrer.
• Course X 30mm
• Course Y 30 mm
• Mouvement, déplacement des axes par bouton tournant
• Livrée avec cône morse N°2, si tête non adaptée sur support « désintégr’arc »
• Fixation de la tête de désintégration par vis M10 imperdable
• Epaisseur totale 55mm.

Chariot "C"

• Dimensions 530 x 530 x h 900 mm
• Roulettes pivotantes dont deux avec freins, D 100mm
• Groupe moto pompe 220v ou 380v (selon modèle) 0.36kw pression mini 3 bars
• Soupape de sécurité préréglée à 3 bars avec retour au bac
• Clapet antiretour et antidésamorçage
• Crépine de filtration
• Bac plastique de réserve de liquide de refroidissement capacité 30 litres
• Peinture époxy
• Poids 50Kg
