Fraiseuse a commande numerique Retour à la page précédente

BF
BF
BF
BF
BF
BF

MSA - BF

Désignation : BF

Référence DMO :

Marque : MSA

Neuf

Sur commande



   Fiche technique MSA - BF


Renseignements MSA - BF

DESCRIPTIF

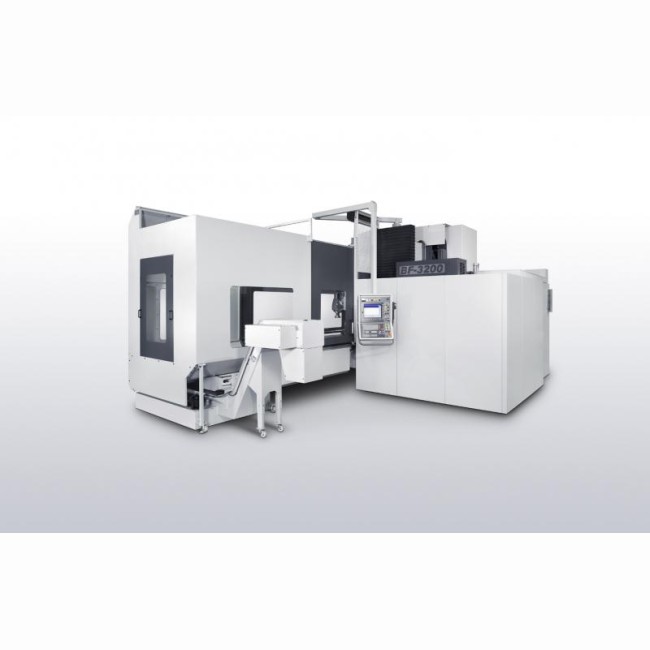

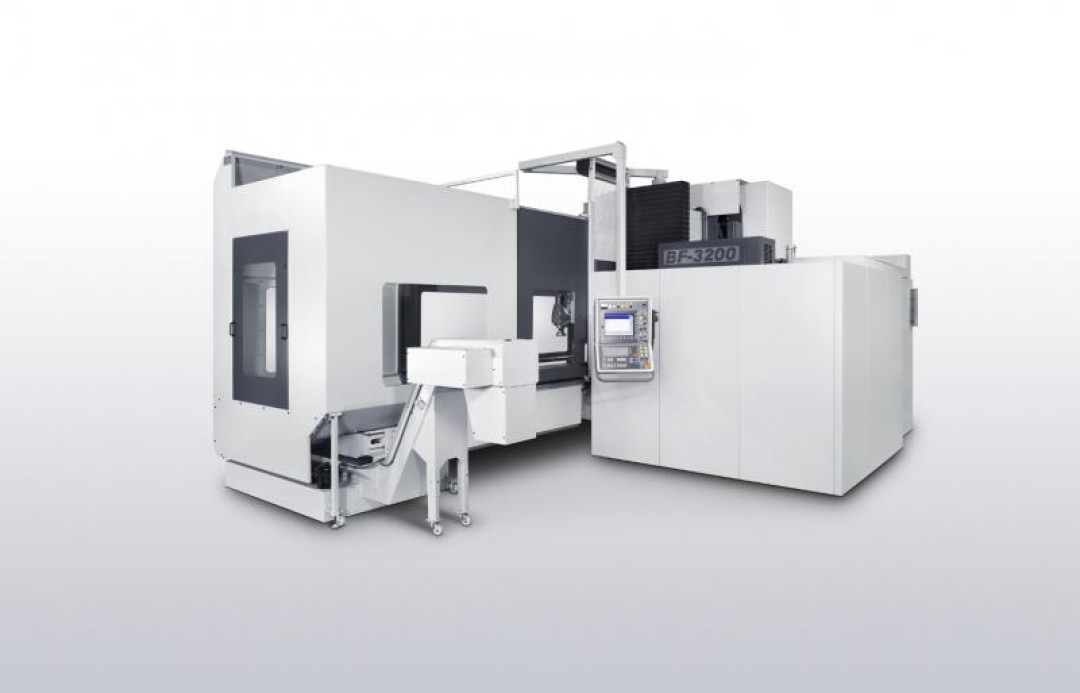

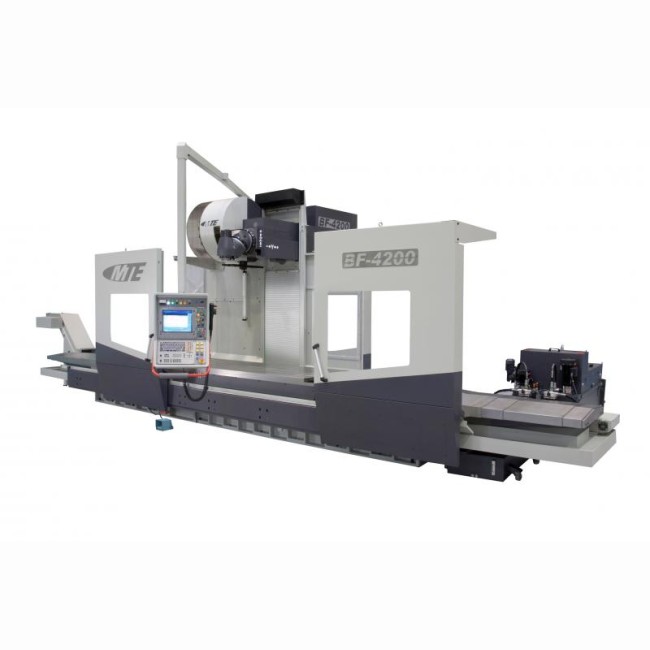

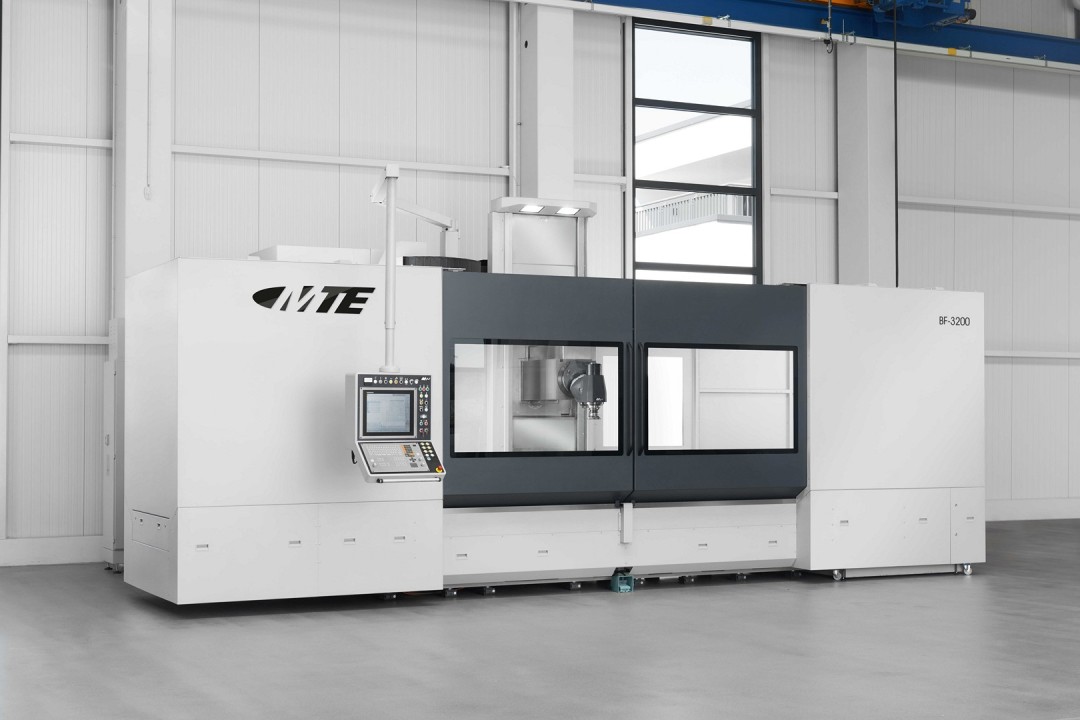

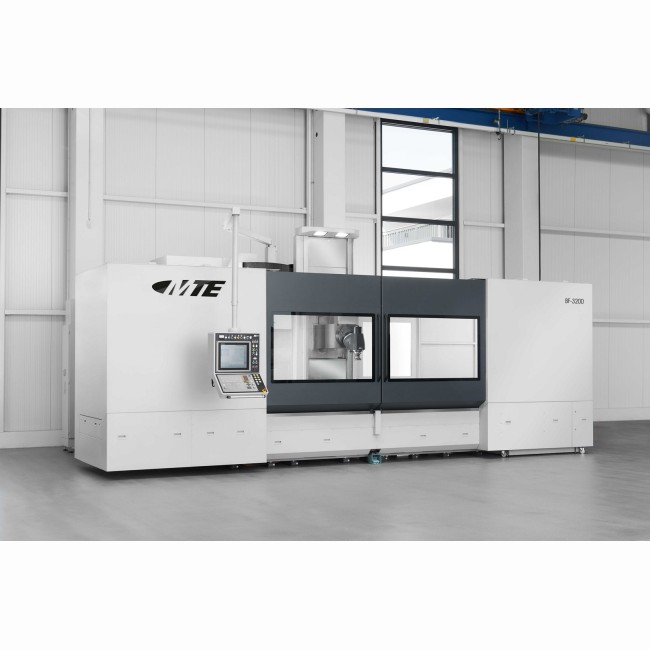

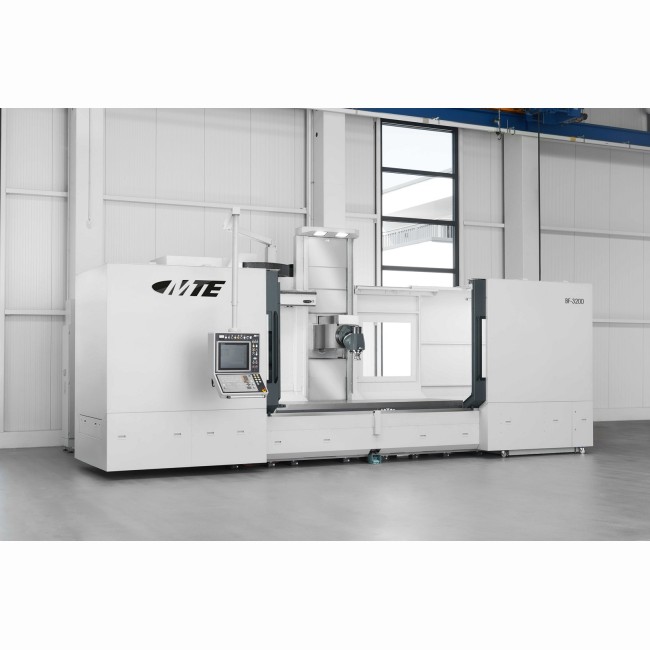

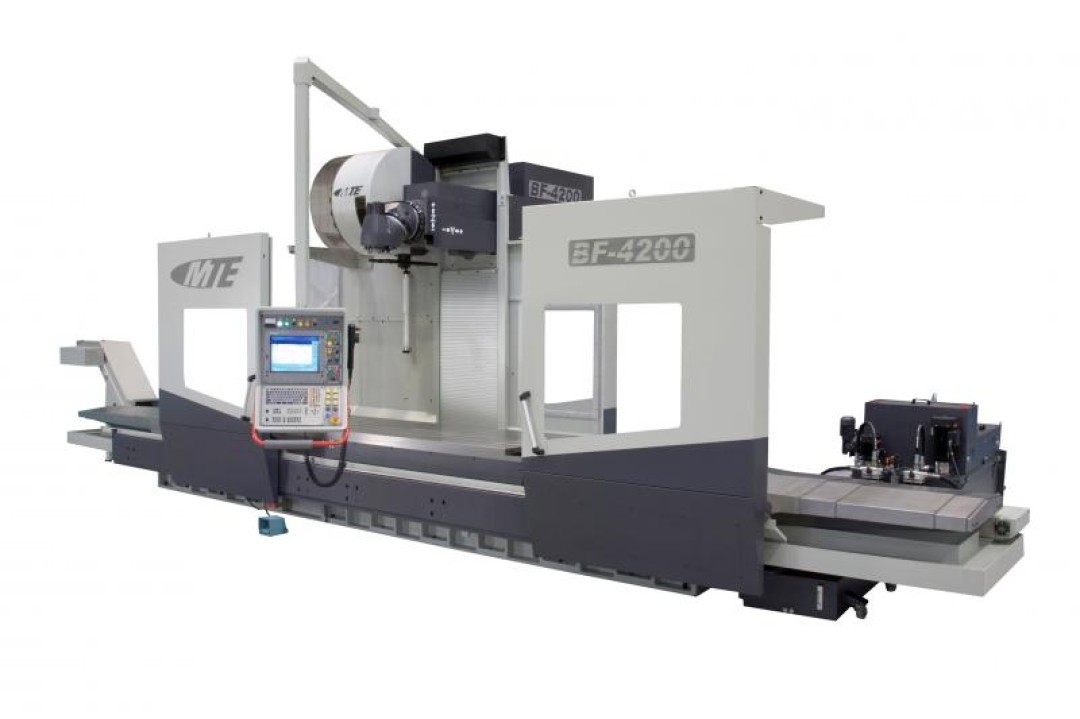

Fraiseuse à commande numérique semi banc fixe à guidage prismatique .

  • Course longitudinale X de 2000 à 5000 mm
  • Course transversale Y de 1000 à 1300 mm
  • Course verticale Z de 1000 à 2000 mm

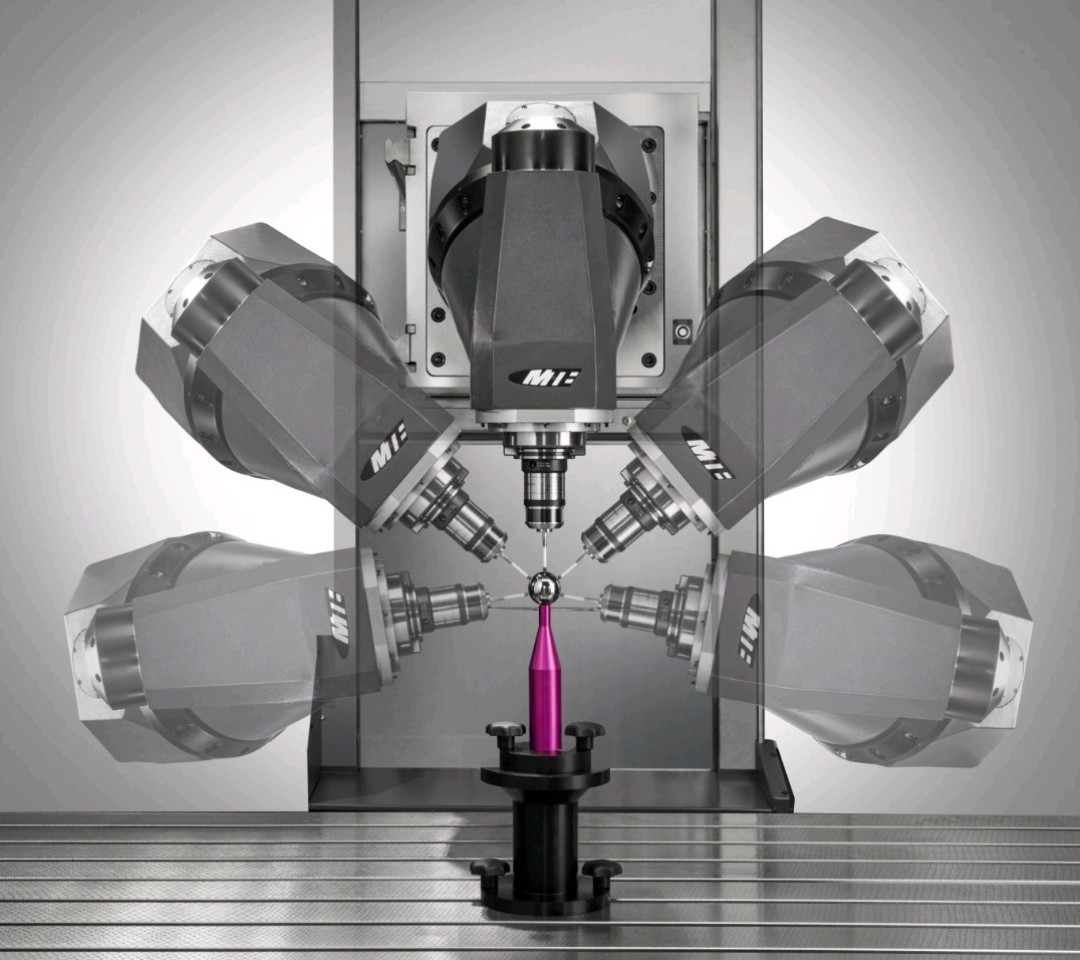

Fraiseuse avec tête universelle manuelle ou automatique alliant précision et grande capacité

 Il est possible d'y ajouter un changeur d'outils automatique et un 4eme axe continu. Cela vous permettra de faire des pièces complexes à fortes valeurs ajoutées.

La machine a été conçue avec des guidages prismatiques et un coulant réfrigéré vous permettant de charger des pièces lourdes avec des enlèvements de copeaux importants tout en gardant une grande précision.

Cette machine peut etre pilotée par une commande numérique conviviale de type Heidenhain ou Siemens ou alors Fanuc pour vos grandes séries.

Le secteur d'activité  le plus utilisée est la mécanique générale, la pièce de modelage, ferroviaire aéronautique ainsi que les moules d'injections ou d'emboutissages

Equipements standards

  • Commande numérique (Heidenhain , Siemens , Fanuc )
  • Manivelle électronique
  • Moteurs digitals

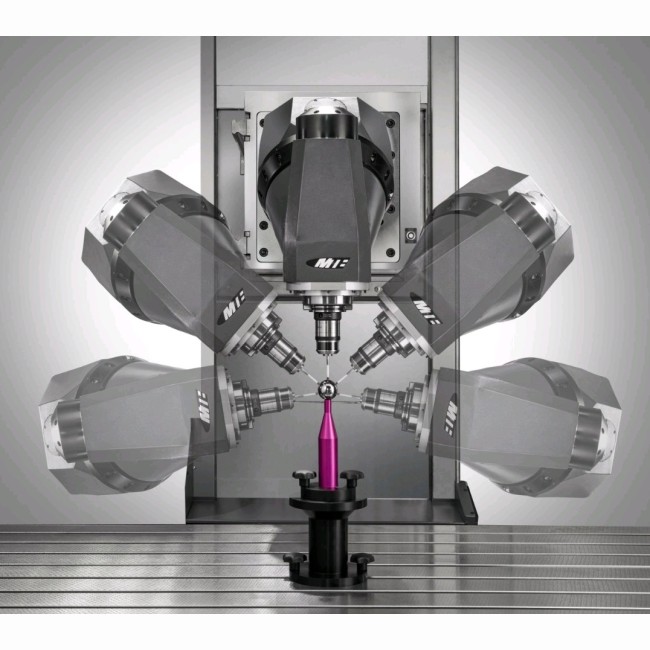

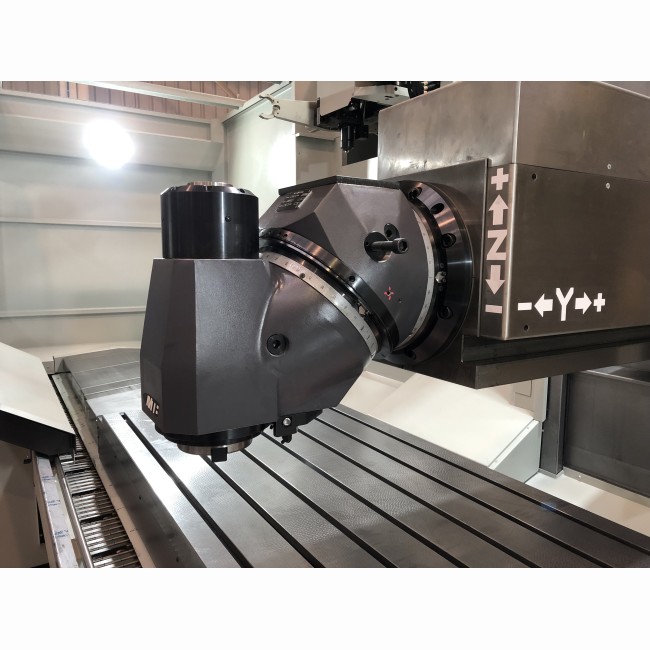

  • Tête universelle (type Huron)
  • Compensation électronique de la dilatation
  • Règles linéaires avec mesure directe
  • Graissage automatique centralisé
  • Contre-poids hydraulique pour le vertical
  • Equipement d'arrosage indépendant
  • Carénage conforme Normes CE

Equipements Optionnels

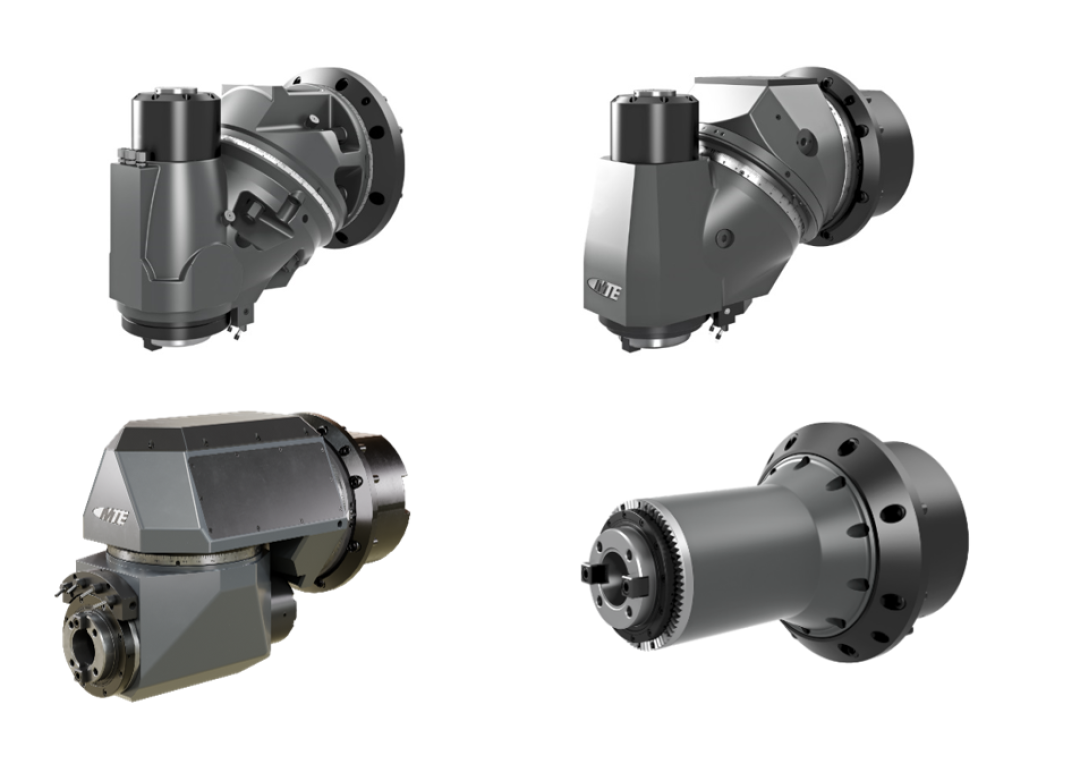

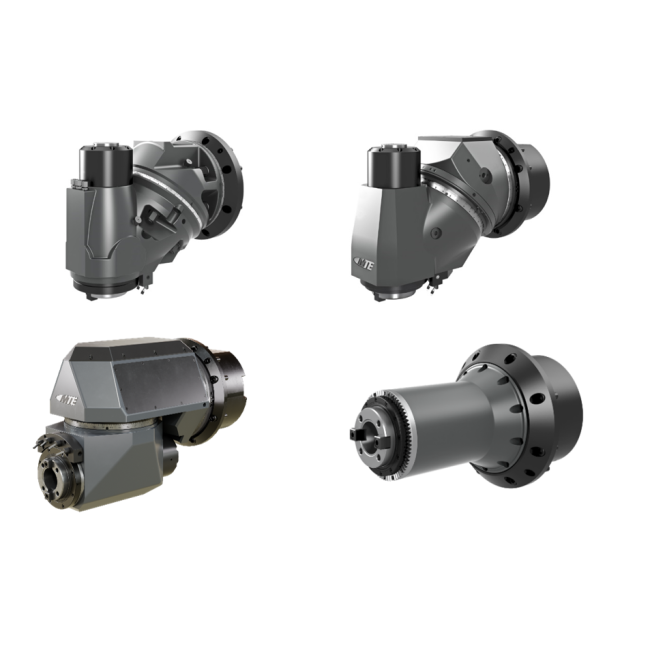

  • Large choix de tête , manuel ou automatique , avec rotation 4000 ou 6000 tr/min

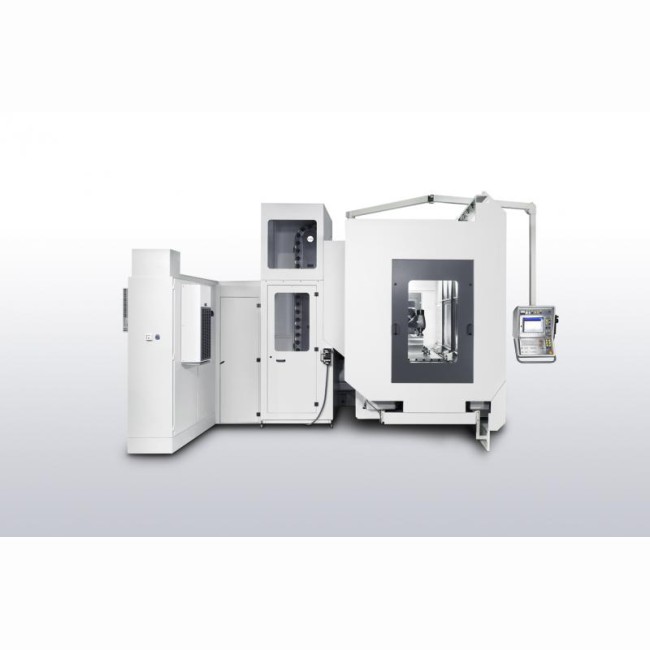

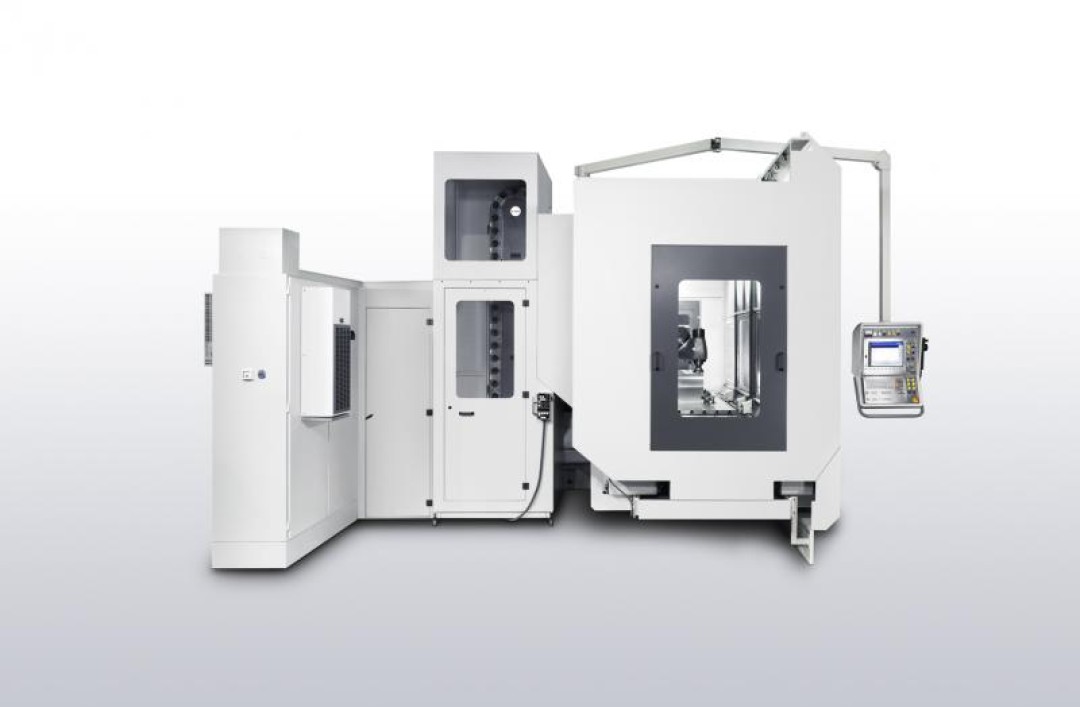

  • magasin d'outils à chaine (40 , 60 , 80)
  • Aroosage haute préssion (20 bars)
  • Arrosage centre broche
  • Air par la broche
  • Convoyeur à copeaux (plusieurs options)
  • 4ième axe et contre pointe
  •  4ième et 5ième axe continu
  • Tarraudage rigide
  • Lampe d'éclairage
  • Pédale pour le changement d'outils
  • Réfrigeration de l'armoire numérique
  • Electrobroche à monter dans la broche
  • Palpeur outils
  • Palpeur piece
  • Carénage integral
  • Etau de fraisage
  • Kit de bridage

Entreprise MTE

Nous sommes une jeune Société (fondée en 1994) de fabrication de Fraiseuses à Commande Numérique.

Depuis nos débuts, et encore aujourd’hui, nous fabriquons des Fraiseuses à Banc Fixe à guides de friction (Turcite + guides trempés). Modèles BF et K

En 2004, nous avons lancé la fabrication de Fraiseuses à Banc Fixe à guides linéaires (patins). Modèles KT

En 2007, afin de développer le marché allemand et collaborer avec les marchés voisins, nous avons ouvert notre propre société en Allemagne (MTE Deutschland GmbH). Nous y disposons d’une importante équipe de gestion et de service après-vente, elle nous permet de développer nos commandes et de répondre plus rapidement et plus efficacement aux besoins des 300 machines déjà vendues sur le marché allemand.

En 2008, nous avons quitté nos vieilles installations d’Iraeta pour nous installer dans des locaux plus modernes à Itziar

En 2009, nous avons mis sur le marché nos modèles à Montant Mobile FBF-M

En 2010, nous lançons la fabrication de nos modèles à Montant Mobile FBF-S



Actuellement, 50 personnes sont à votre disposition pour vous proposer des produits de haute qualité et vous rendre le meilleur service possible

Caractéristiques techniques

BF2200BF2700BF3200BF4200BF4700BF5200
COMMANDE NUMERIQUE (mm)Heidenhain, Siemens ou fanucHeidenhain, Siemens ou fanucHeidenhain, Siemens ou fanucHeidenhain, Siemens ou fanucHeidenhain, Siemens ou fanucHeidenhain, Siemens ou fanuc
Course transversale Y (mm)1000 (opt. 1200)1000 (opt. 1200)1000 (opt. 1200)1000 (opt. 1200)1000 (opt. 1200)1000 (opt. 1200)
Course verticale Z (mm)1000 (opt. 1250 / 1500 / 2000)1000 (opt. 1250 / 1500 / 2000)1000 (opt. 1250 / 1500 / 2000)1000 (opt. 1250 / 1500 / 2000)1000 (opt. 1250 / 1500 / 2000)1000 (opt. 1250 / 1500 / 2000)
Course longitudinale X (mm)200025003000400045005000
Cone de la brocheDIN 69871 ADIN 69871 ADIN 69871 ADIN 69871 ADIN 69871 ADIN 69871 A
Vitesse de rotation (Tr/min)40 - 3000 ( opt. 6000)40 - 3000 ( opt. 6000)40 - 3000 ( opt. 6000)40 - 3000 ( opt. 6000)40 - 3000 ( opt. 6000)40 - 3000 ( opt. 6000)
Nb de Gamme de vitesse333333
Puissance (Kw)303030303030
Couple max à la broche (Nm)146014601460146014601460
Avance rapide (X/Y/Z) (mm/min)150001500015000150001500015000
Avance travail (X/Y/Z) (mm/min)0 - 120000 - 120000 - 120000 - 120000 - 120000 - 12000
Moteur d'avances (Nm)X = 27 . Y = 27 . Z = 36X = 36 / Y = 27 / Z = 36X = 36 / Y = 27 / Z = 36X = 50 / Y = 27 / Z = 36X = 50 / Y = 27 / Z = 36X = 50 / Y = 27 / Z = 36
Vis à billes (Kw)X = 50 / Y = 50 / Z = 50X = 63 / Y = 50 / Z = 50X = 63 / Y = 50 / Z = 50X = 63 / Y = 50 / Z = 50X = 63 / Y = 50 / Z = 50X = 63 / Y = 50 / Z = 50
Poussé max. (Nm)X = 2200 / Y = 2200 / Z = 3000X = 2400 / Y = 2200 / Z = 3000X = 2400 / Y = 2200 / Z = 3000X = 2250 / Y = 2200 / Z = 3000X = 2250 / Y = 2200 / Z = 3000X = 1750 / Y = 2200 / Z = 3000
POIDS (Kg)165001800019000215002250023500

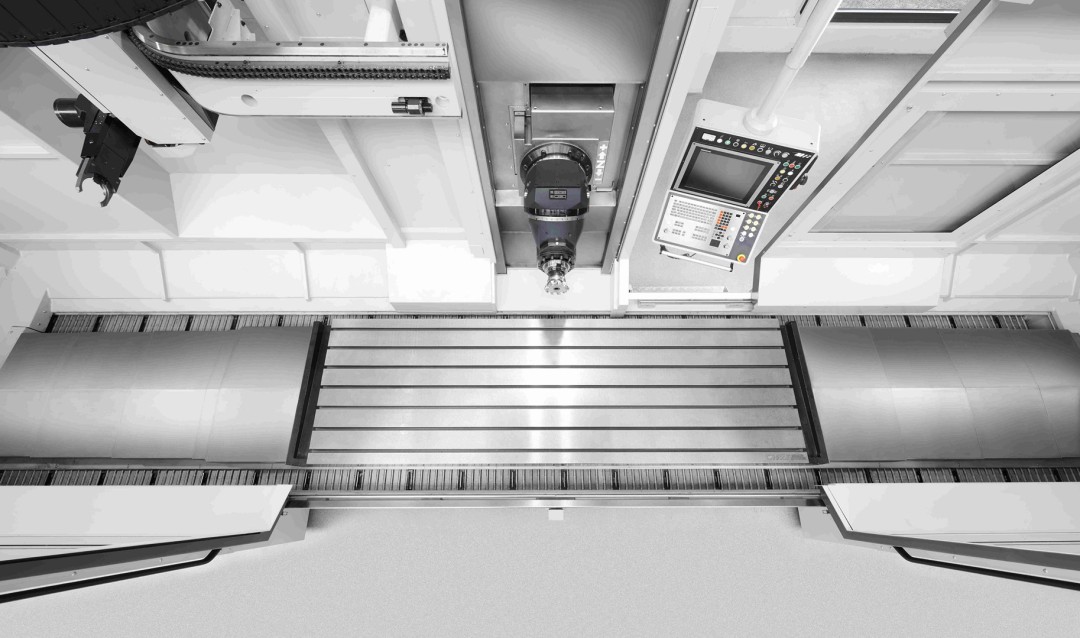

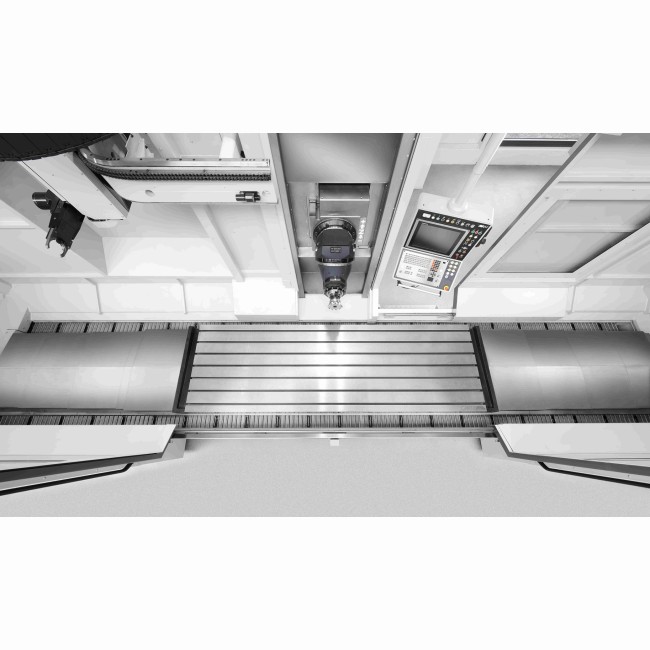

surface ((L x l) / mm)2200 x 10002700 x 10003200 x 10004200 x 10004700 x 10005200 x 1000
Nb et largeur des rainures en T ((Nb-Larg.))7-227-227-227-227-227-22
Distance entre rainures (mm)140140140140140140
Charges maxi admisible (Kg)7200900011000130001400015000
ENCOMBREMENT (hors convoyeur) (L x l x H)6014 x 4046 x 30757014 x 4046 x 30758014 x 4046 x 307510014 x 4046 x 307511255 x 4046 x 307512115 x 4046 x 3075
