Fraiseuse a commande numerique Retour à la page précédente

K
K
K

MSA - K

Désignation : K

Référence DMO :

Marque : MSA

Neuf

Sur commande



   Fiche technique MSA - K


Renseignements MSA - K

DESCRIPTIF

Fraiseuse à commande numérique semi banc fixe à guidage prismatique .

  • Course longitudinale X de 2000 à 2500 mm
  • Course transversale Y de 1000 mm
  • Course verticale Z de 1100 mm

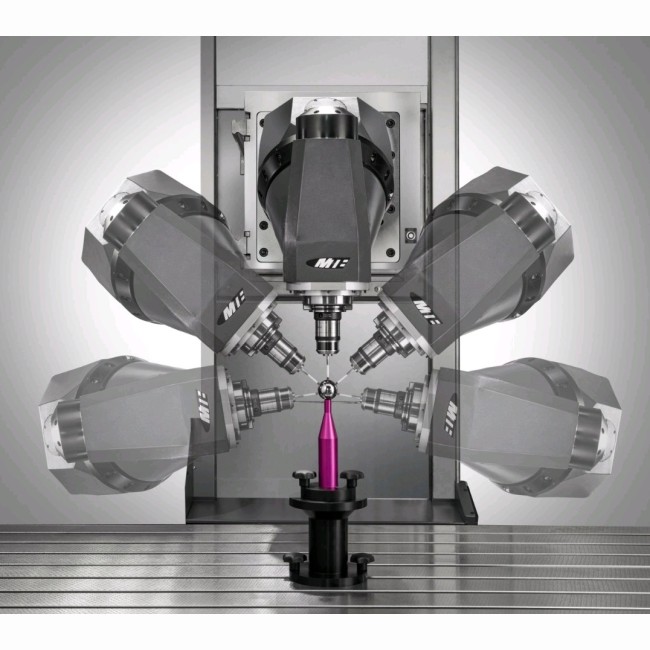

 Transmission boite de vitesse avec tête universelle (type Huron) manuelle ou automatique alliant précision et grande capacité

 Il est possible d'y ajouter un changeur d'outils automatique et un 4eme axe continu. Cela vous permettra de faire des pièces complexes à fortes valeurs ajoutées.

La machine a été conçue avec des guidages prismatiques et un coulant réfrigéré vous permettant de charger des pièces lourdes avec des enlèvements de copeaux importants tout en gardant une grande précision.

Cette machine peut etre pilotée par une commande numérique conviviale de type Heidenhain ou Siemens ou alors Fanuc pour vos grandes séries.

Le secteur d'activité ou elle est la plus utilisée est la mécanique générale, la pièce de modelage, ferroviaire aéronautique ainsi que les moules d'injections ou d'emboutissages

Equipements standards

  • Commande numérique (Heidenhain , Siemens , Fanuc )
  • Manivelle électronique
  • Moteurs digitals
  • Tête universelle (type Huron)
  • Compensation électronique de la dilatation
  • Règles linéaires avec mesure directe
  • Graissage automatique centralisé
  • Contre-poids hydraulique pour le vertical
  • Equipement d'arrosage indépendant
  • Carénage conforme Normes CE

Equipement optionels

  • Large choix de tête , manuel ou automatique , avec rotation 4000 ou 6000 tr/min
  • magasin d'outils à chaine (40 , 60 , 80)
  • Aroosage haute préssion (20 bars)
  • Arrosage centre broche
  • Air par la broche
  • Convoyeur à copeaux (plusieurs options)
  • Table rotative 4ième axe
  • 4ième axe et contre pointe
  •  4ième et 5ième axe continu
  • Tarraudage rigide
  • Lampe d'éclairage
  • Pédale pour le changement d'outils
  • Réfrigeration de l'armoire numérique
  • Electrobroche à monter dans la broche
  • Palpeur outils
  • Palpeur piece
  • Carénage integral
  • Etau de fraisage
  • Kit de bridage

Entreprise MTE

Nous sommes une jeune Société (fondée en 1994) de fabrication de Fraiseuses à Commande Numérique.

Depuis nos débuts, et encore aujourd’hui, nous fabriquons des Fraiseuses à Banc Fixe à guides de friction (Turcite + guides trempés). Modèles BF et K

En 2004, nous avons lancé la fabrication de Fraiseuses à Banc Fixe à guides linéaires (patins). Modèles KT

En 2007, afin de développer le marché allemand et collaborer avec les marchés voisins, nous avons ouvert notre propre société en Allemagne (MTE Deutschland GmbH). Nous y disposons d’une importante équipe de gestion et de service après-vente, elle nous permet de développer nos commandes et de répondre plus rapidement et plus efficacement aux besoins des 300 machines déjà vendues sur le marché allemand.

En 2008, nous avons quitté nos vieilles installations d’Iraeta pour nous installer dans des locaux plus modernes à Itziar

En 2009, nous avons mis sur le marché nos modèles à Montant Mobile FBF-M

En 2010, nous lançons la fabrication de nos modèles à Montant Mobile FBF-S



Actuellement, 50 personnes sont à votre disposition pour vous proposer des produits de haute qualité et vous rendre le meilleur service possible

Caractéristiques techniques

K 20K 25
COMMANDE NUMERIQUEHeidenhain, Siemens ou fanucHeidenhain, Siemens ou fanuc
surface ((L x l) / mm)2000 x 8502700 x 850
Nb et largeur des rainures en T ((Nb-Larg.))5-225-22
Distance entre rainures (mm)160160
Charges maxi admisible (Kg)45006000
Course transversale Y (mm)10001000
Course verticale Z (mm)11001100
Cone de la brocheBT50 (DIN69871A)BT50 (DIN69871A)
Vitesse de rotation (Tr/min)40 - 3000 / Opt (40 - 6000)40 - 3000 / Opt (40 - 6000)
Nb de gammes de vitesses22
Puissance (Kw)2222
Couple max à la broche (Nm)700 / (350)700 / (350)
Avance rapide (X/Y/Z) (mm/min)1500015000
Avance travail (X/Y/Z) (mm/min)0 - 120000 - 12000
Moteurs d'avances (Nm)X=27 / Y=18 / Z=27X=27 / Y=18 / Z=27
Vis à billes (Nm)X=50x10 / Y=40x10 / Z=50x10X=50x10 / Y=40x10 / Z=50x10
Poussée max (Nm)X=1700 / Y=1150 / Z=1700X=1700 / Y=1150 / Z=1700
ENCOMBREMENT (hors convoyeur) (L x l x H)5802 x 3808 x28726818 x 3808 x 2972
POIDS (Kg)1100012500
Magasin type random24 / (Opt à chaîne 40,60,80)24 / (Opt à chaîne 40,60,80)
Course longitudinale X (mm)20002500
