MSA - KT

Désignation : KT

Référence DMO :

Marque : MSA

Neuf

Sur commande



   Fiche technique MSA - KT


Renseignements MSA - KT

DESCRIPTIF

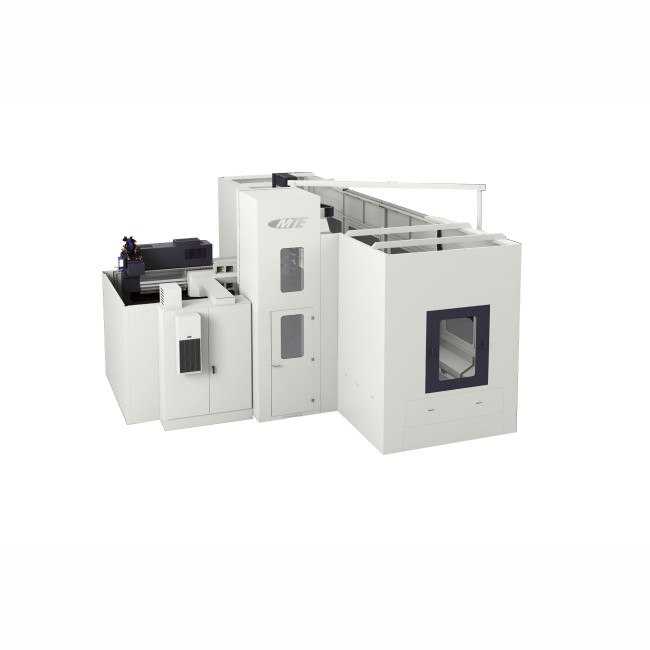

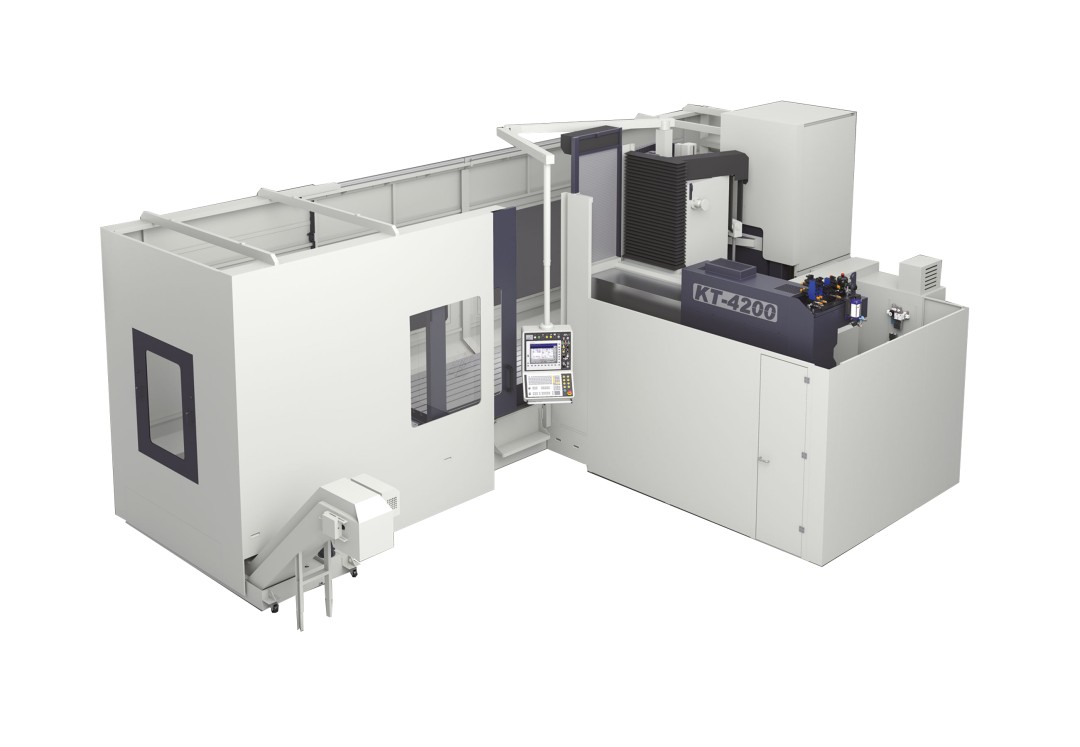

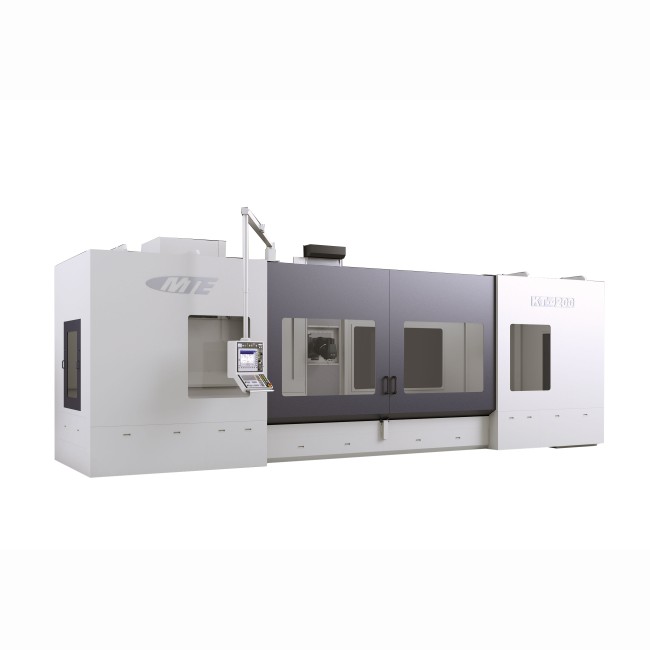

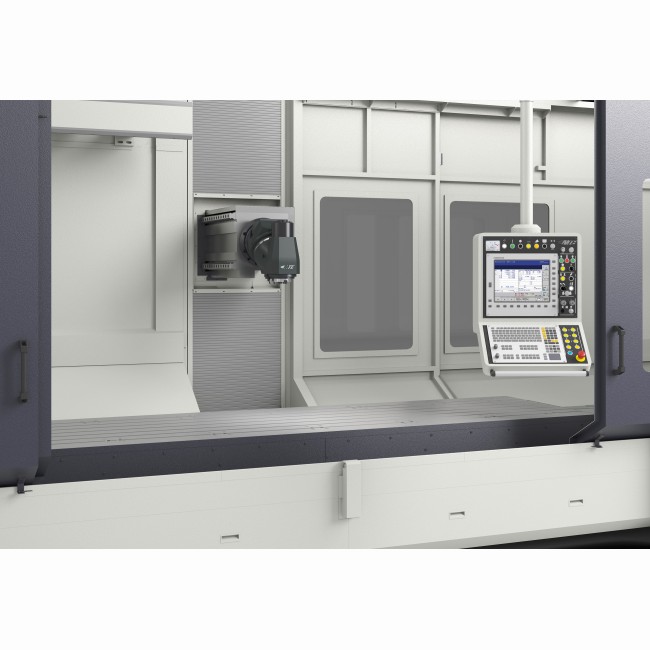

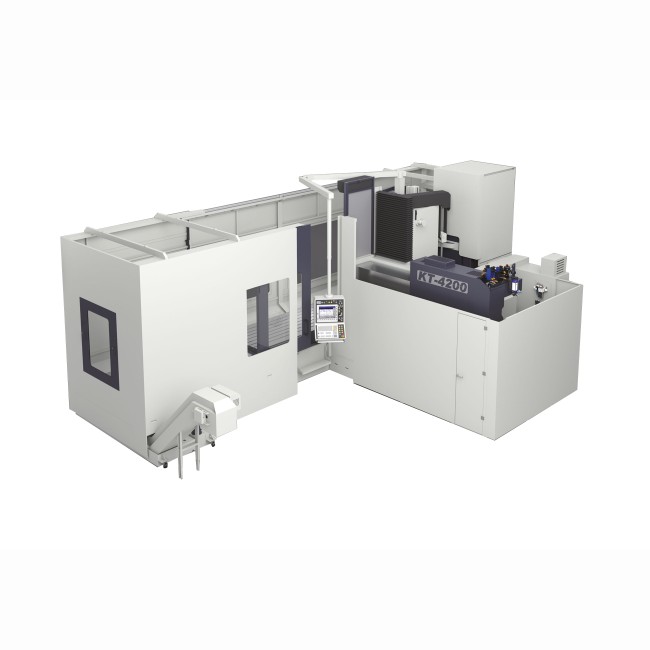

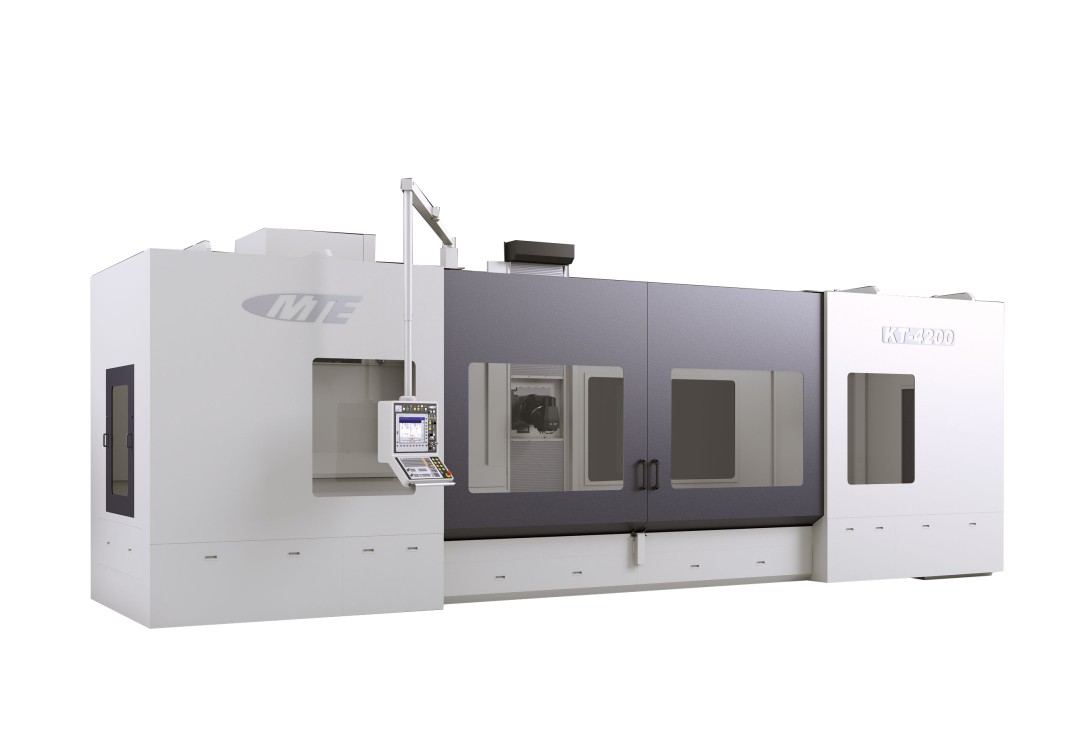

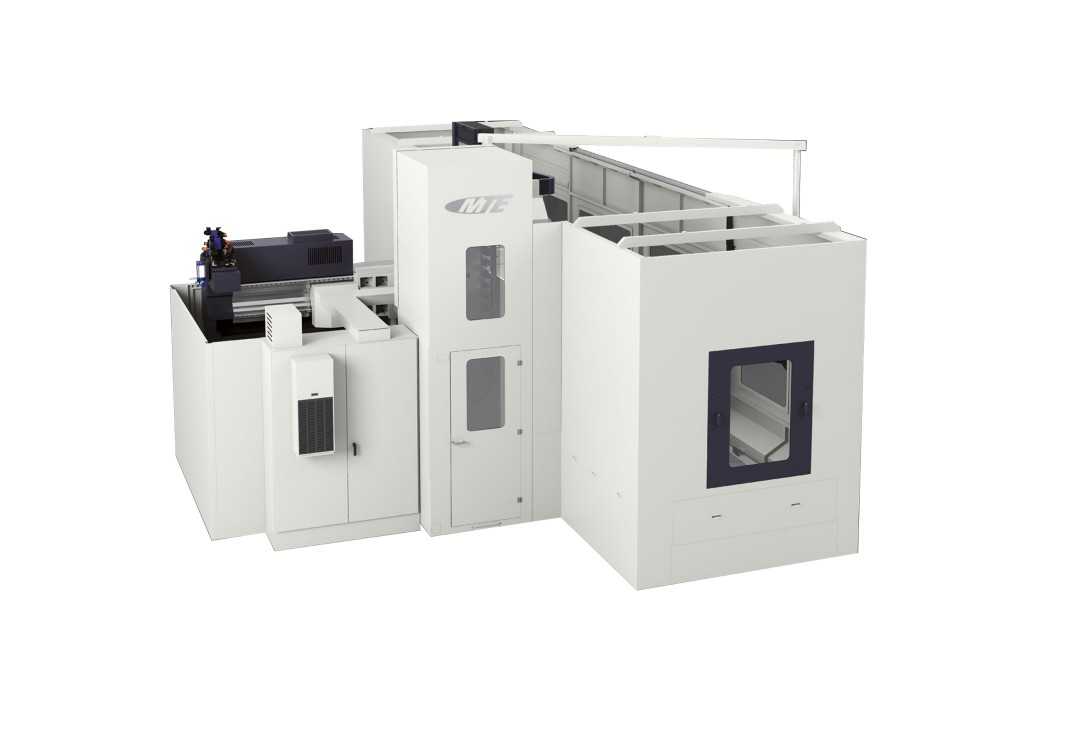

Fraiseuse à commande numérique semi banc fixe à guidage linéaire MTE serie KT

  • Course longitudinale X de 3000 à 4000 mm
  • Course transversale Y de 1500 mm
  • Course verticale Z de 1500 à 2000 mm

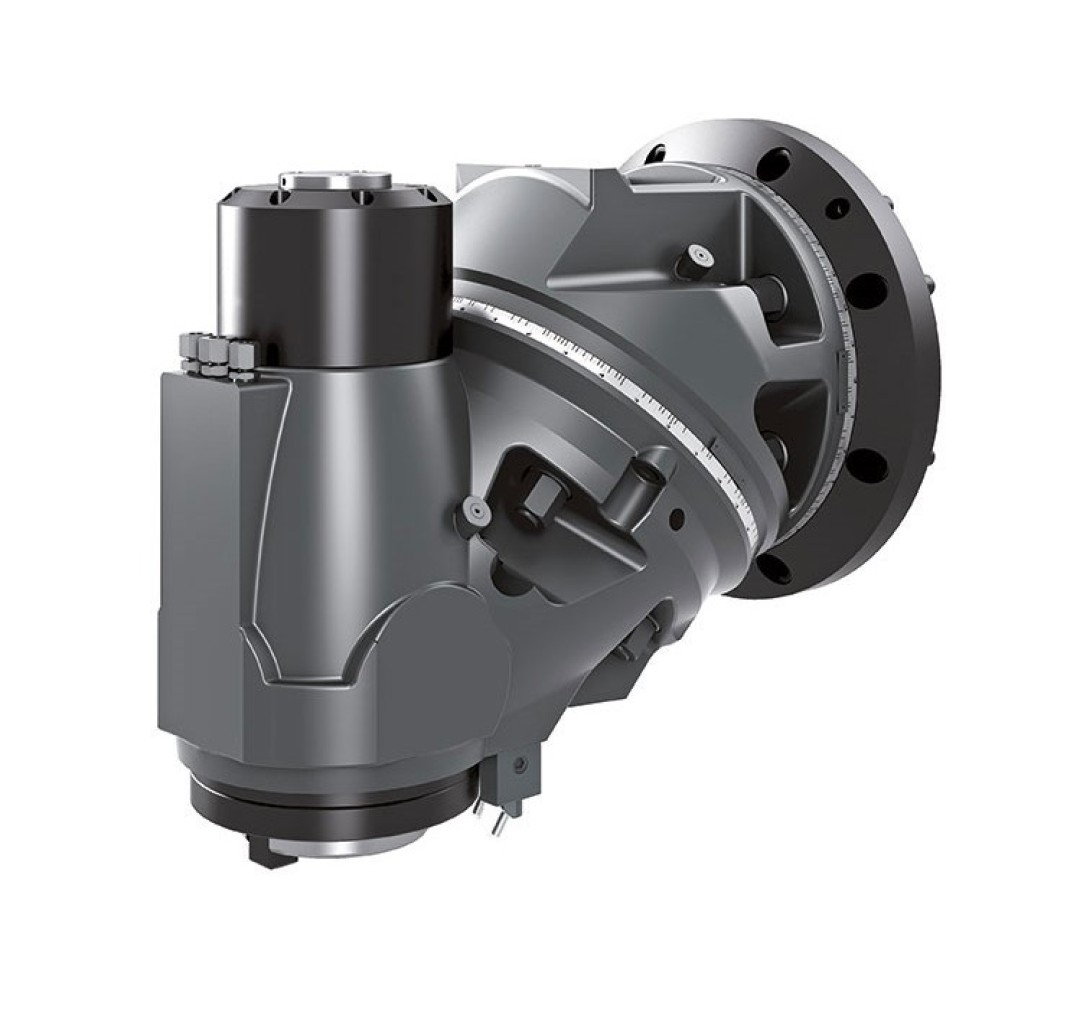

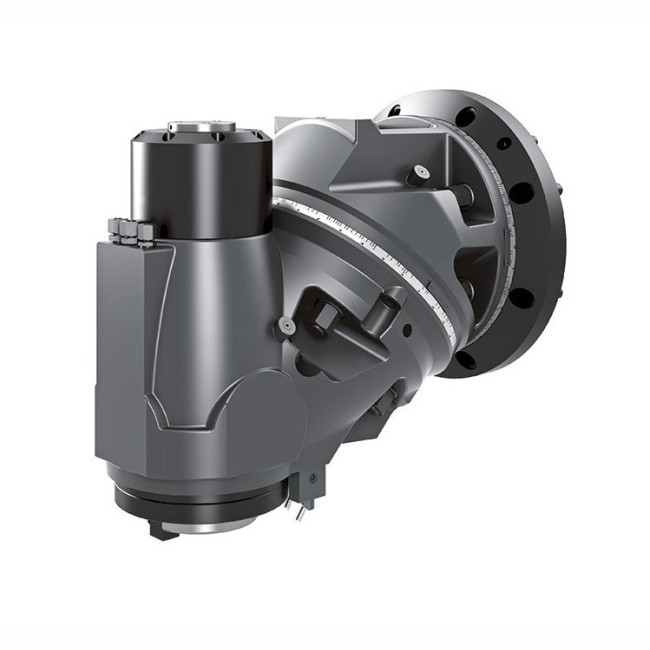

 Transmission boite de vitesse avec tête universelle (type Huron) manuelle ou automatique alliant précision et grande capacité

 Il est possible d'y ajouter un changeur d'outils automatique et un 4eme axe continu. Cela vous permettra de faire des pièces complexes à fortes valeurs ajoutées.

La machine a été conçue avec des guidages linéaire INA et un coulant réfrigéré vous permettant de charger des pièces lourdes avec des enlèvements de copeaux importants tout en gardant une grande précision.

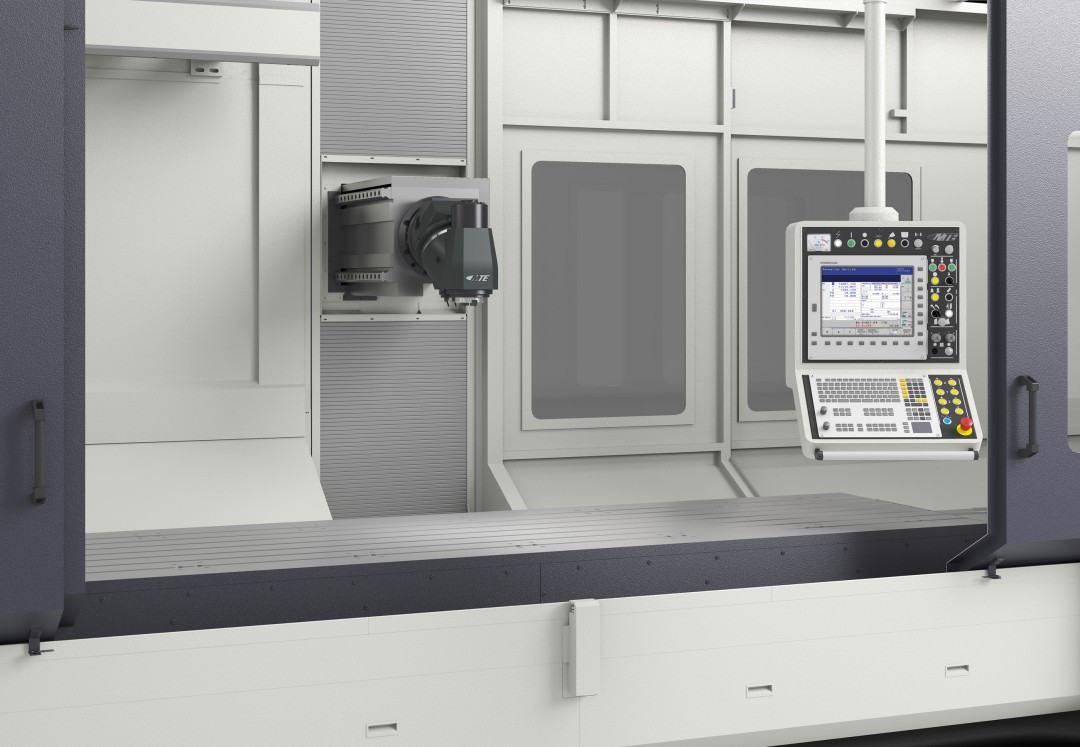

Cette machine peut etre pilotée par une commande numérique conviviale de type Heidenhain pour vos grandes séries.

Le secteur d'activité ou elle est la plus utilisée est la mécanique générale, la pièce de modelage, ferroviaire aéronautique ainsi que les moules d'injections ou d'emboutissages

Equipements standards

  • ÉQUIPEMENT STANDARD POUR LES FRAISEUSES MODÈLE KT.
    Boîte de vitesses refroidie à trois gammes
    Système de guidage linéaire INA
    Tête de fraisage manuelle refroidie 4.000 rpm (type Huron)
    CNC Heidenhain TNC 640 tactile
    Règle de lecture Heidenhain
    Manivelle électronique
    Système de sécurité intégré (PILZ)
    Panneau mobile CNC à l'avant et à l'arrière de la machine
    Système de lubrification automatique
    Cartérisation standard
    Équipement de refroidissement externe
    Unité de refroidissement de l'armoire électrique
    Système de compensation hydraulique
    Pédale de commande
    Lampe de travail
    Elément de mise à niveau

Equipement optionels

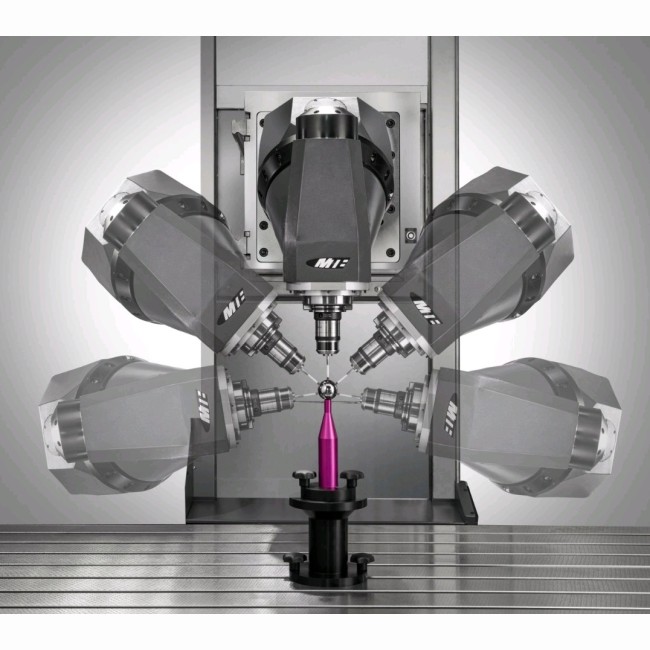

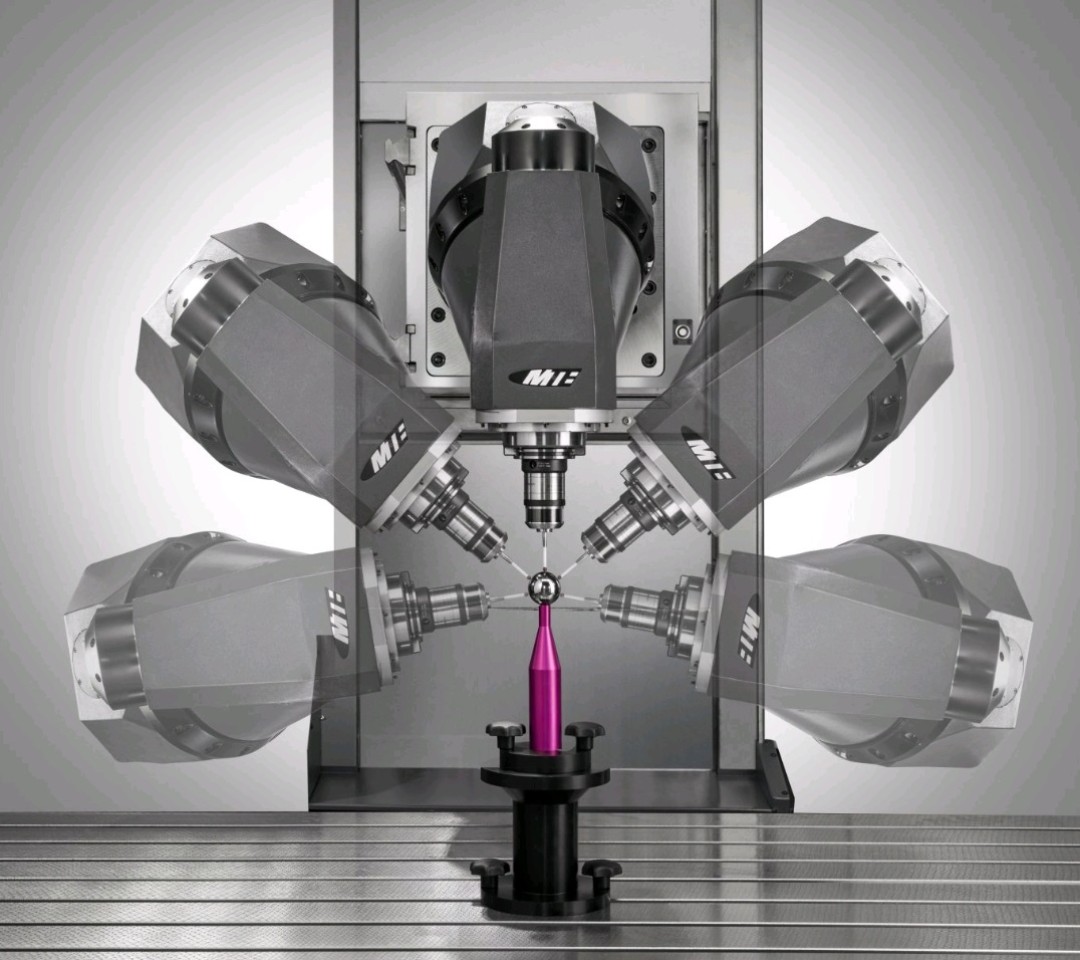

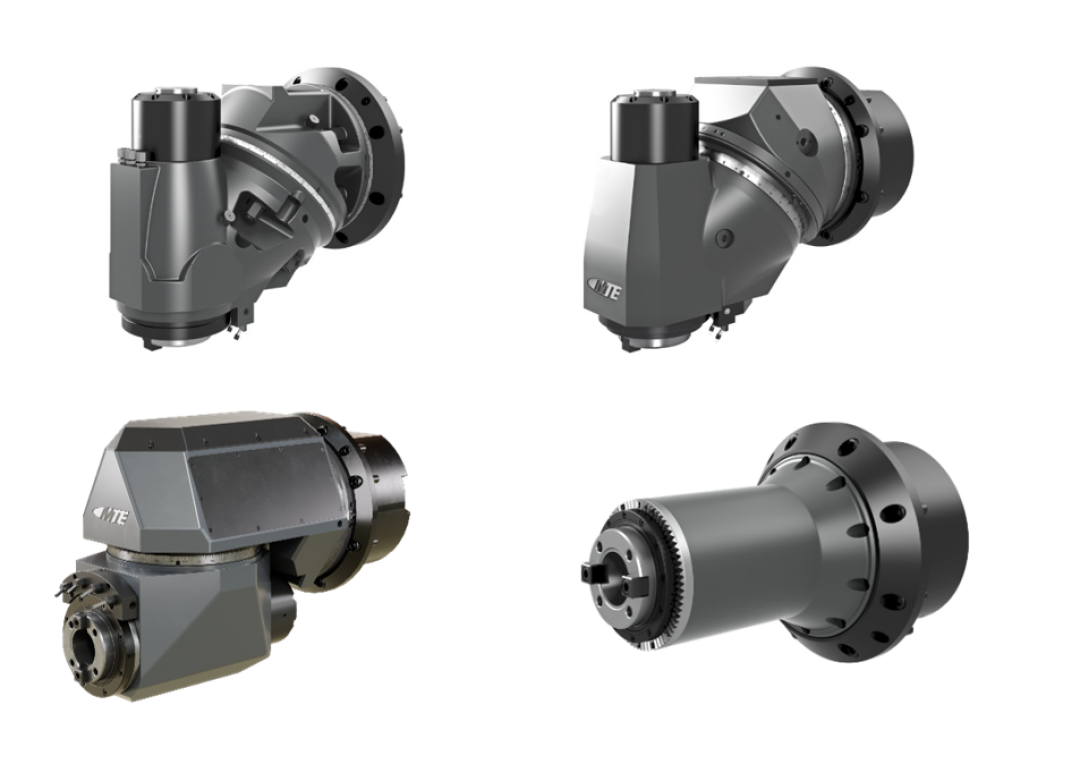

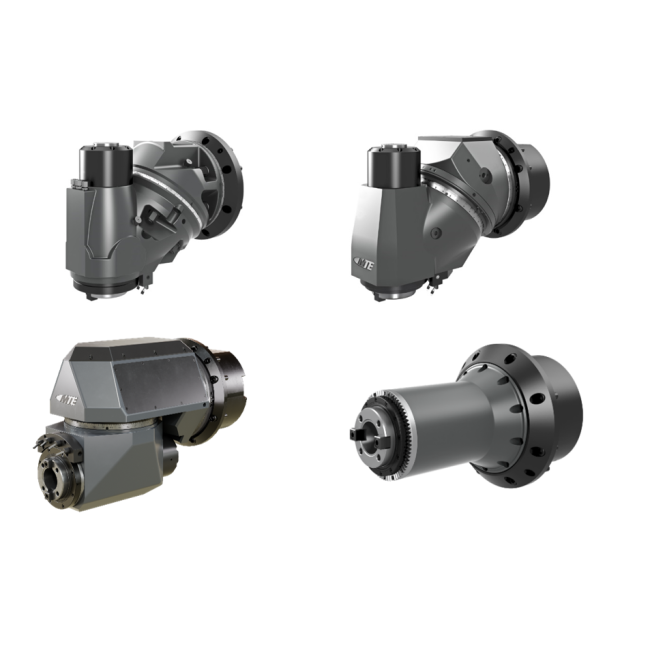

  • Large choix de tête , manuel ou automatique , avec rotation 4000 ou 6000 tr/min
  • magasin d'outils à chaine (40 , 60 , 80)
  • Arrosage haute préssion (20 bars)
  • Arrosage centre broche
  • Air par la broche
  • Convoyeur à copeaux (plusieurs options)
  • Table rotative 4ième axe
  • 4ième axe et contre pointe
  •  4ième et 5ième axe continu
  • Taraudage rigide
  • Lampe d'éclairage
  • Pédale pour le changement d'outils
  • Réfrigeration de l'armoire numérique
  • Electrobroche à monter dans la broche
  • Palpeur outils
  • Palpeur piece
  • Carénage integral
  • Etau de fraisage
  • Kit de bridage

Entreprise MTE

MTE est une société fondée en 1994 de fabrication de Fraiseuses à Commande Numérique.

Depuis leurs débuts, et encore aujourd’hui, MTE fabrique des Fraiseuses à Banc Fixe à guides de friction (Turcite + guides trempés). Modèles BF et K

En 2004, MTE a lancé la fabrication de Fraiseuses à Banc Fixe à guides linéaires (patins). Modèles KT

En 2007, afin de développer le marché allemand et collaborer avec les marchés voisins, MTE a ouvert leur propre société en Allemagne (MTE Deutschland GmbH). MTE dispose d’une importante équipe de gestion et de service après-vente, elle permet de développer leurs commandes et de répondre plus rapidement et plus efficacement aux besoins des machines déjà vendues sur le marché allemand.

En 2008, MTE quitté leurs vieilles installations d’Iraeta pour s'installer dans des locaux plus modernes à Itziar

En 2009, MTE a mis sur le marché nos modèles à Montant Mobile FBF-M

En 2010, MTE lançe la fabrication de nos modèles à Montant Mobile FBF-S

Caractéristiques techniques

KT 3200KT 4200
COMMANDE NUMERIQUEHeidenhain TNC 640 tactileHeidenhain TNC 640 tactile
surface ((L x l) / mm)3200 x 12004200 x 1200
Nb et largeur des rainures en T ((Nb-Larg.))7-227-22
Distance entre rainures (mm)160160
Charges maxi admisible (Kg)1100014000
Course transversale Y (mm)15001500
Course verticale Z (mm)1500 (2000 Opt)1500 (2000 Opt)
Cone de la brocheISO50ISO50
Vitesse de rotation (Tr/min)40 - 4000 / Opt (40 - 6000)40 - 4000 / Opt (40 - 6000)
Nb de gammes de vitesses33
Puissance (Kw)3232
Couple max à la broche (Nm)20502050
Avance rapide (X/Y/Z) (mm/min)2500025000
Avance travail (X/Y/Z) (mm/min)0 - 150000 - 15000
Moteurs d'avances (Nm)X=65 / Y=27 / Z=36X=65 / Y=27 / Z=36
Vis à billes (Nm)X=63x40 / Y=50x20 / Z=63x20X=63x40 / Y=50x20 / Z=63x20
Poussée max (Nm)X=3690 / Y=1980 / Z=2200X=3690 / Y=1980 / Z=2200
ENCOMBREMENT (hors convoyeur) (pour Z1500) (L x l x H)8300 x 5800 x 365010300 x 5800 x 3650
POIDS (Kg)3000032000
Magasin type random24 / (Opt à chaîne 30,40,60,80,100)24 / (Opt à chaîne 30,40,60,80,100)
Course longitudinale X (mm)30004000
