Désignation : FV-CNC
Référence DMO :
Marque : OLYMPIC
Neuf
Sur commande

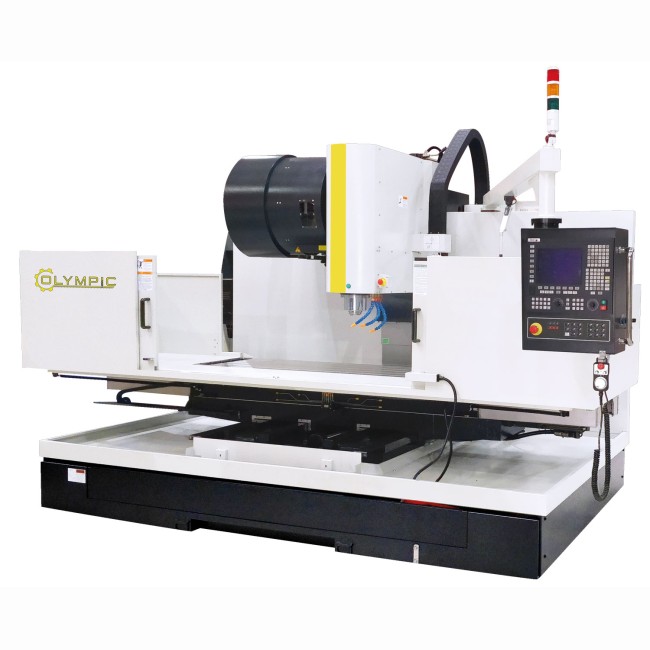

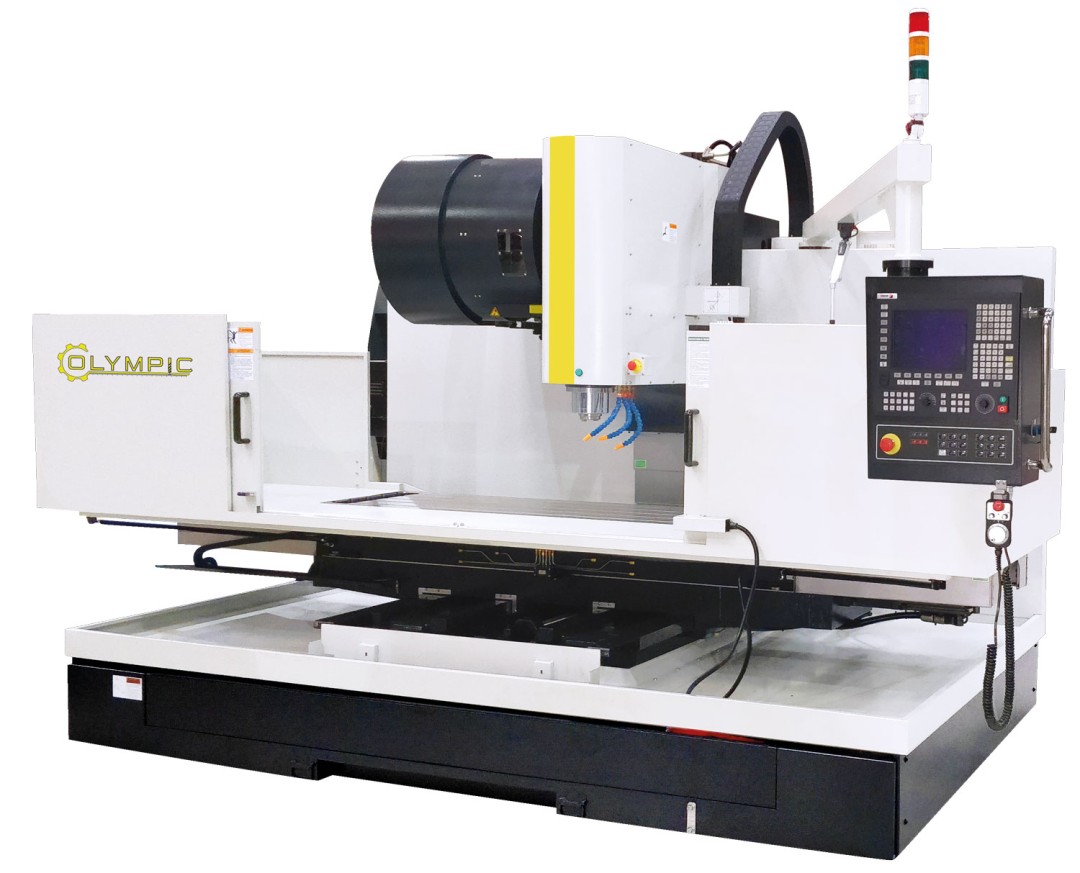

Fraiseuse a commande numérique par apprentissage OLYMPIC gamme FV-CNC
Ces machines a guidage prismatique sont d'une grande rigidité et particulierement adaptées pour les travaux de mécanique générale.

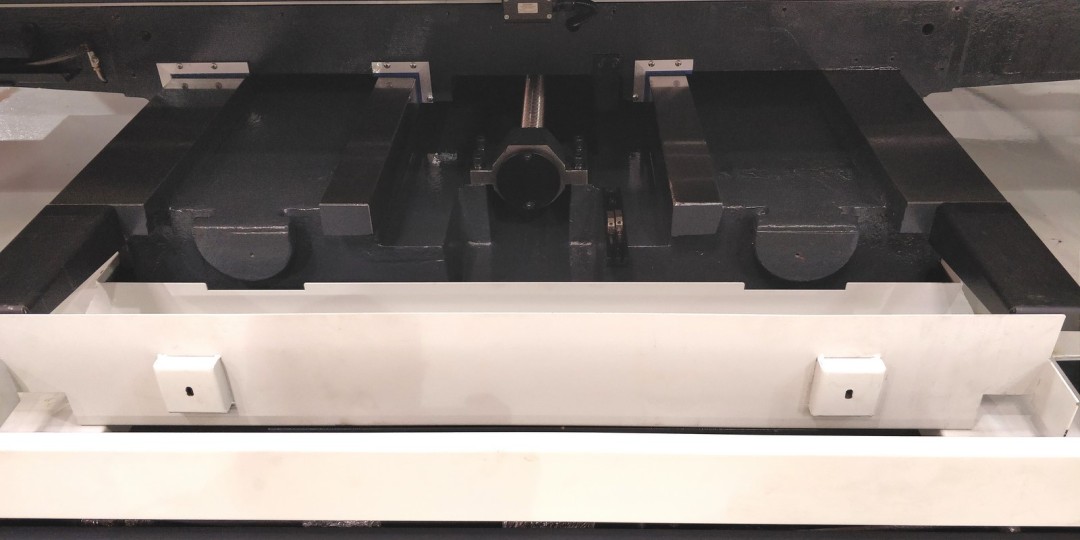

De conception semi banc fixe a console mobile (X et Y sur la table), la gamme couvre des courses longitudinales de 1000mm à 3000mm .

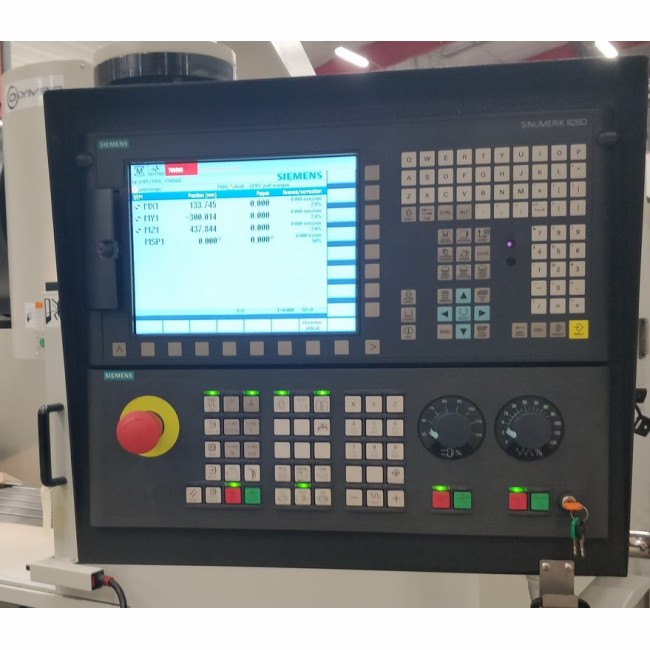

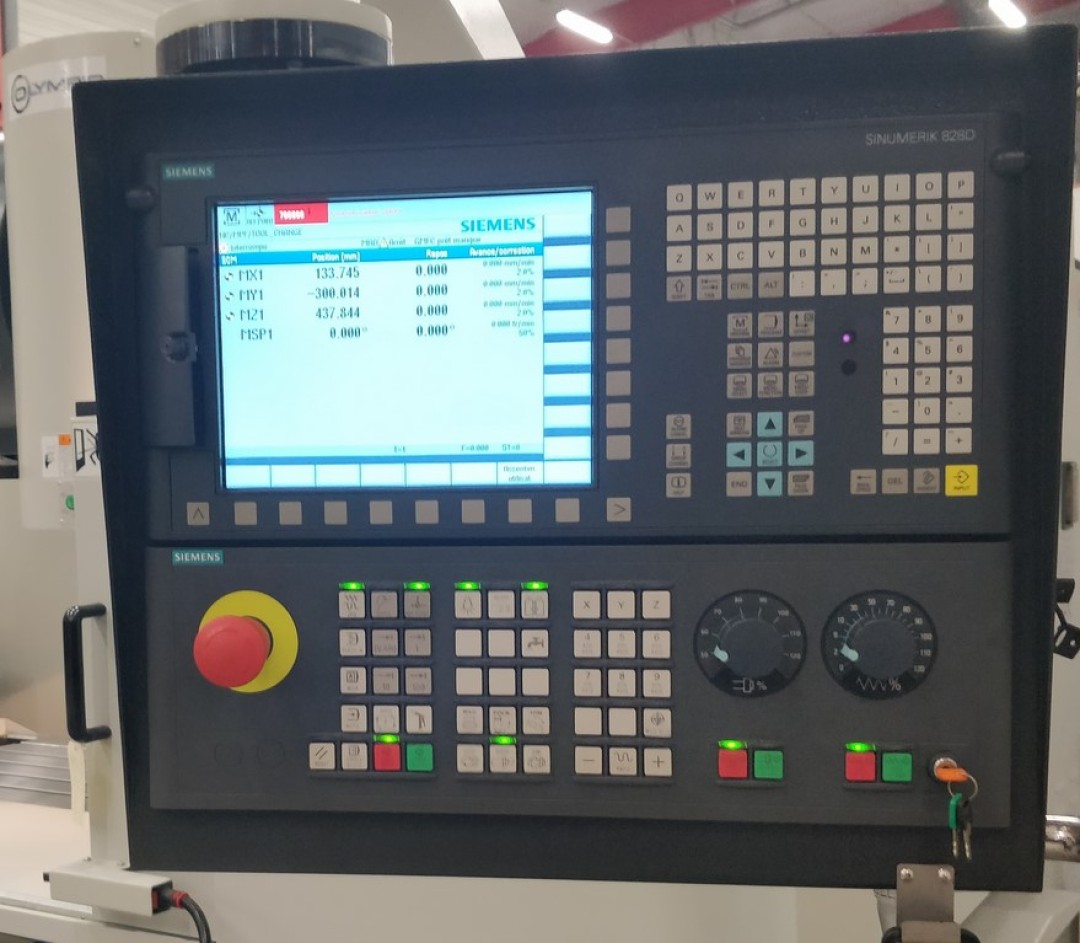

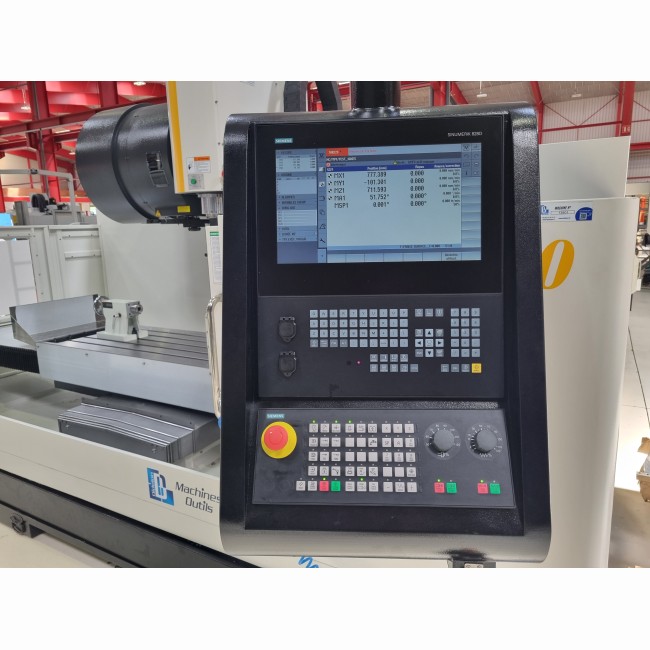

Cette machine très conviviale vous permettra de réaliser vos pièces unitaires et de petites séries grâce à sa commande numérique Fagor, Heidenhain ou Siemens au choix
Elle se caractérise par:
olympmeca
| FV1000CNC | FV1300CNC | FV1500CNC | FV1800CNC | FV2500CNC | FV3000CNC | |
|---|---|---|---|---|---|---|
| Course longitudinale X (mm) | 1000 | 1300 | 1500 | 1800 | 2500 | 3000 |
| Course transversale Y (mm) | 550 | 650 | 600 | 800 | 800 | 800 |
| Course verticale Z (mm) | 600 | 600 | 600 | 700 | 700 | 800 |
| Surface de la table (mm) | 1400 x 410 | 1650 x 500 | 1854 x 610 | 2000 x 600 | 2700 x 800 | 3200 x 800 |
| Rainures (larg. x écartement x nb.) (mm / nb) | 18 x 115 x 3 | 18 x 80 x 5 | 18 x 100 x 5 | 18 x 110 x 5 | 18 x 110 x 5 | 22 x 130 x 5 |
| Poids admissible sur la table (Kg) | 800 | 1200 | 1200 | 1800 | 2000 | 2000 |
| Hauteur de travail (mm) | 800 | 825 | 825 | 910 | 910 | 950 |
| Distance nez de broche / table (mm) | 112 à 712 | 100 à 700 | 100 à 700 | 120 à 820 | 120 à 820 | 150 à 950 |
| Type de transmission | courroie | courroie | courroie | courroie | courroie | courroie |
| Cône de la broche | BT40 | BT40 | BT40 | BT40 | BT40 | BT40 |
| Vitesse de broche (tr/mm) | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 |
| Puissance moteur de broche (Kw) | 5.5 / 7.5 | 7.5 / 11 | 11 / 15 | 7.5 / 11 | 7.5 / 11 | 7.5 / 11 |
| Avances de travail (X/Y/Z) (m/min) | 5 | 5 | 5 | 5 | 5 | 5 |
| Avances rapides (X/Y/Z) (m/min) | 10 | 10 | 10 | 10 | 10 | 10 |
| Encombrement (L x l x H) (mm) | 3400 x 2270 x 2570 | 4800 x 2270 x 2750 | 5000 x 2270 x 2570 | 5390 x 3100 x 2650 | 5390 x 3100 x 2650 | 7200 x 3680 x 3370 |
| Poids (Kg) | 5000 | 5600 | 5800 | 9300 | 12000 | 12500 |
| Installation électrique (Kva) | 28 | 28 | 28 | 28 | 28 |
| FV2000CNC | |
|---|---|
| Course longitudinale X (mm) | 2000 |
| Course transversale Y (mm) | 800 |
| Course verticale Z (mm) | 700 |
| Surface de la table (mm) | 2200 x 600 |
| Rainures (larg. x écartement x nb.) (mm / nb) | 18 x 110 x 5 |
| Poids admissible sur la table (Kg) | 1800 |
| Hauteur de travail (mm) | 950 |
| Distance nez de broche / table (mm) | 120 à 820 |
| Type de transmission | courroie |
| Cône de la broche | BT40 |
| Vitesse de broche (tr/mm) | 8000 |
| Puissance moteur de broche (Kw) | 7.5 / 11 |
| Avances de travail (X/Y/Z) (m/min) | 5 |
| Avances rapides (X/Y/Z) (m/min) | 10 |
| Encombrement (L x l x H) (mm) | 5600 x 3100 x 2600 |
| Poids (Kg) | 9500 |
| Installation électrique (Kva) | 28 |
| FV1000CNC | FV1300CNC | FV1500CNC | FV1800CNC | FV2500CNC | FV3000CNC | |
|---|---|---|---|---|---|---|
| Bâti en fonte de meehanite largement dimensionné | En standard | En standard | En standard | En standard | En standard | En standard |
| Commande numérique conversationnelle pour une programmation simplifiée | En standard | En standard | En standard | En standard | En standard | En standard |
| Graissage centralisé | En standard | En standard | En standard | En standard | En standard | En standard |
| Pompe d’arrosage | En standard | En standard | En standard | En standard | En standard | En standard |
| Manivelle électronique déportée | En standard | En standard | En standard | En standard | En standard | En standard |

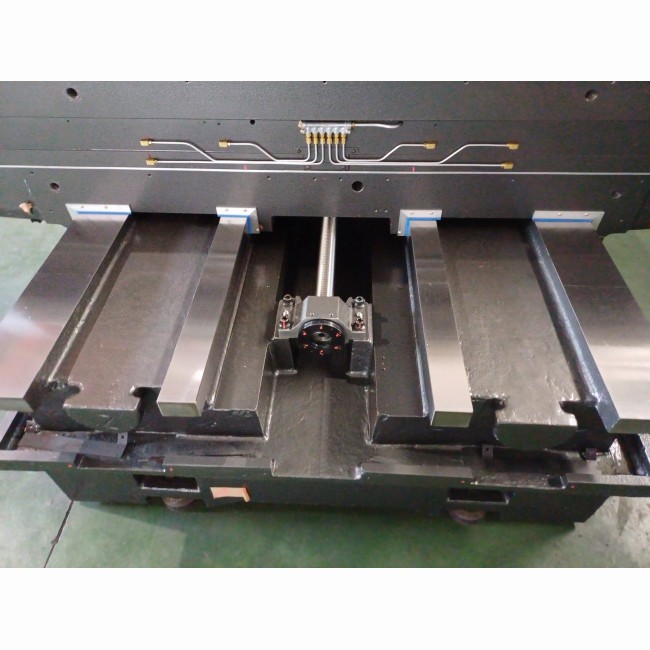

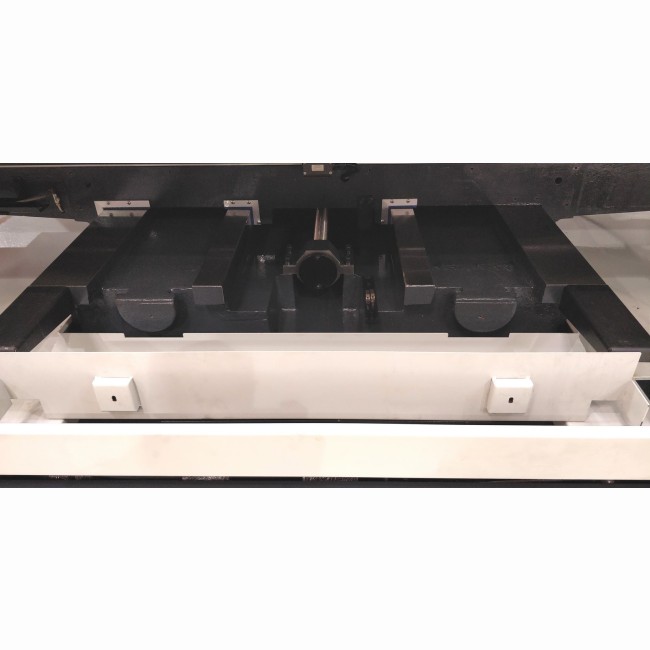

| Guidage prismatique sur les 3 axes | En standard | En standard | En standard | En standard | En standard | En standard |

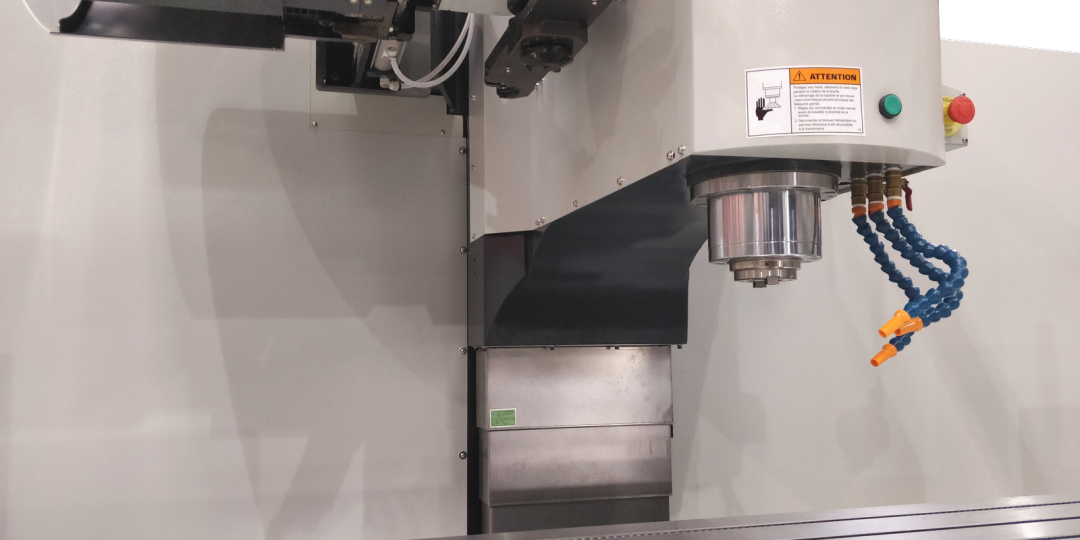

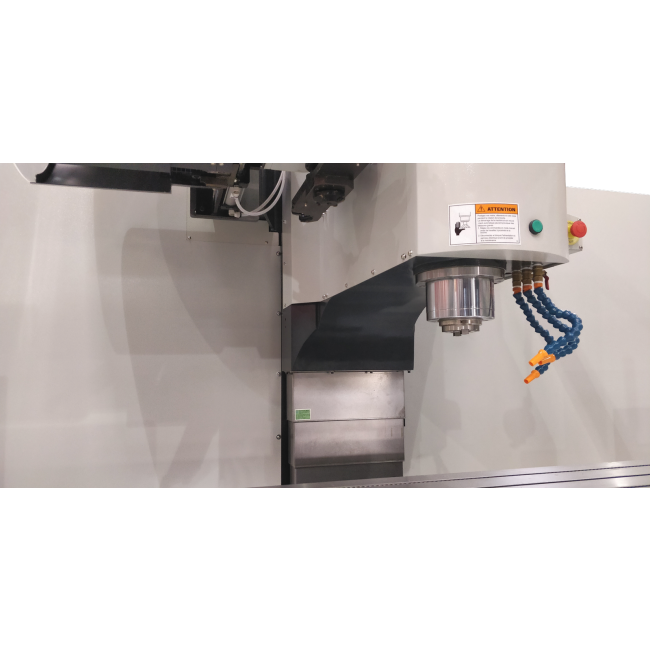

| Broche de fraisage verticale, cône #40 ou #50 | En standard | En standard | En standard | En standard | En standard | En standard |
| Groupe de refroidissement de broche | En option | En option | En option | En option | En option | En option |

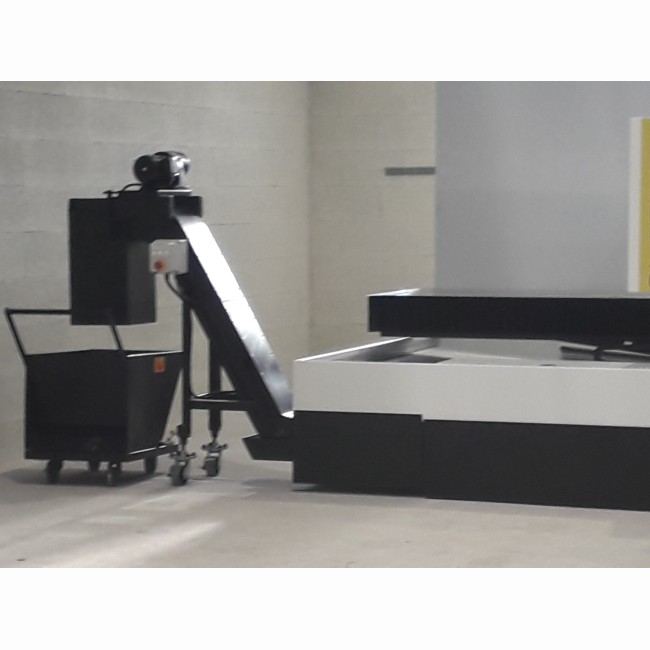

| Convoyeur à copeaux | En option | En option | En option | En option | En option | En option |
| Magasin d’outils | En option | En option | En option | En option | En option | En option |
| Arrosage centre broche | En option | En option | En option | En option | En option | En option |
| Règles de mesures | En option | En option | En option | En option | En option | En option |
| Boite de vitesse (pour certains modèles) | En option | En option | En option | En option | En option | En option |

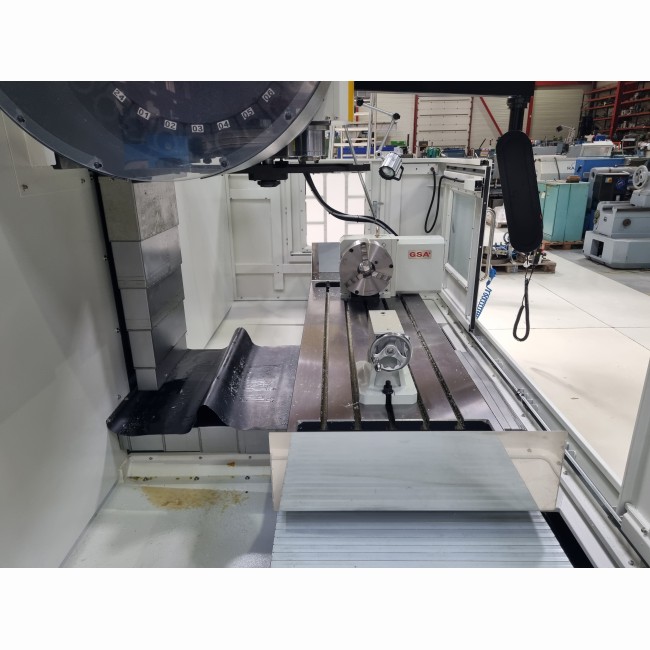

| Diviseur 4eme / 5eme axe | En option | En option | En option | En option | En option | En option |
| Cartérisation intégrale | En option | En option | En option | En option | En option | En option |
| FV2000CNC | |
|---|---|
| Bâti en fonte de meehanite largement dimensionné | En standard |
| Commande numérique conversationnelle pour une programmation simplifiée | En standard |
| Graissage centralisé | En standard |
| Pompe d’arrosage | En standard |
| Manivelle électronique déportée | En standard |
| Guidage prismatique sur les 3 axes | En standard |
| Broche de fraisage verticale, cône #40 ou #50 | En standard |
| Groupe de refroidissement de broche | En option |
| Convoyeur à copeaux | En option |
| Magasin d’outils | En option |
| Arrosage centre broche | En option |
| Règles de mesures | En option |
| Boite de vitesse (pour certains modèles) | En option |
| Diviseur 4eme / 5eme axe | En option |
| Cartérisation intégrale | En option |
