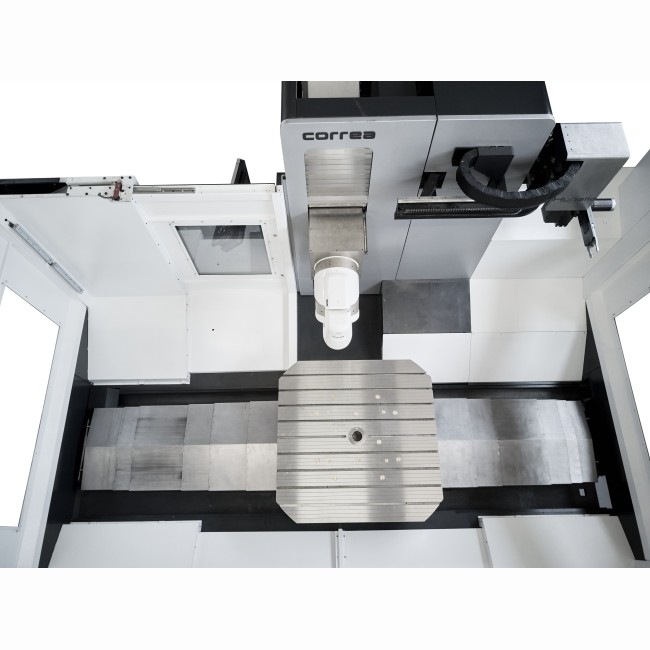

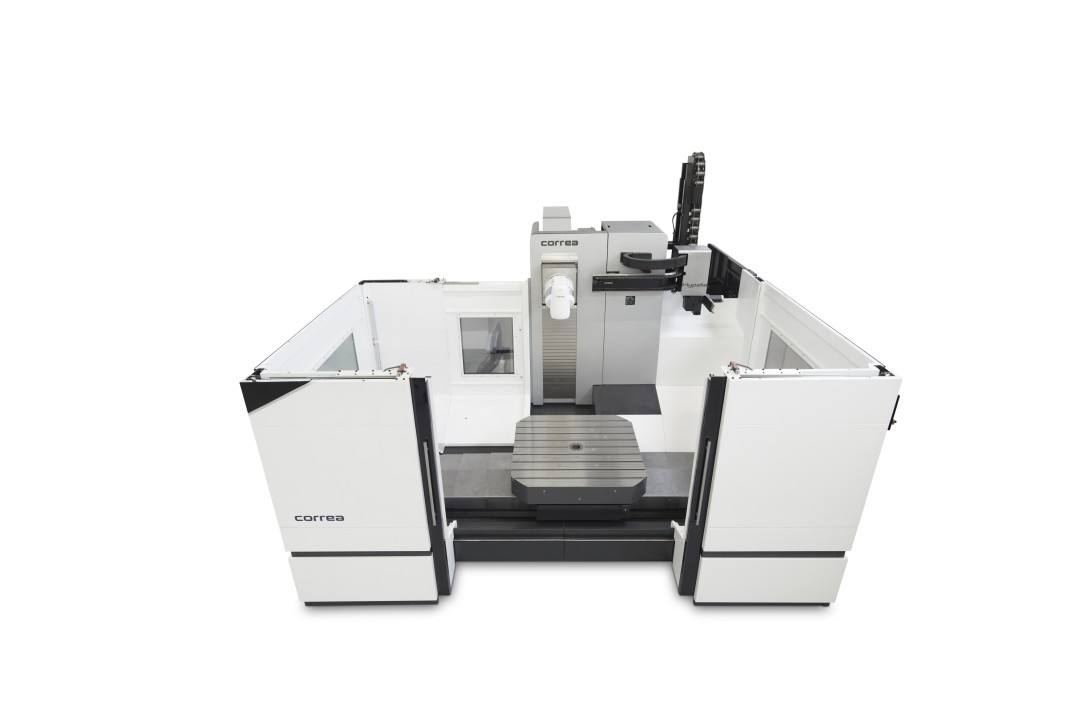

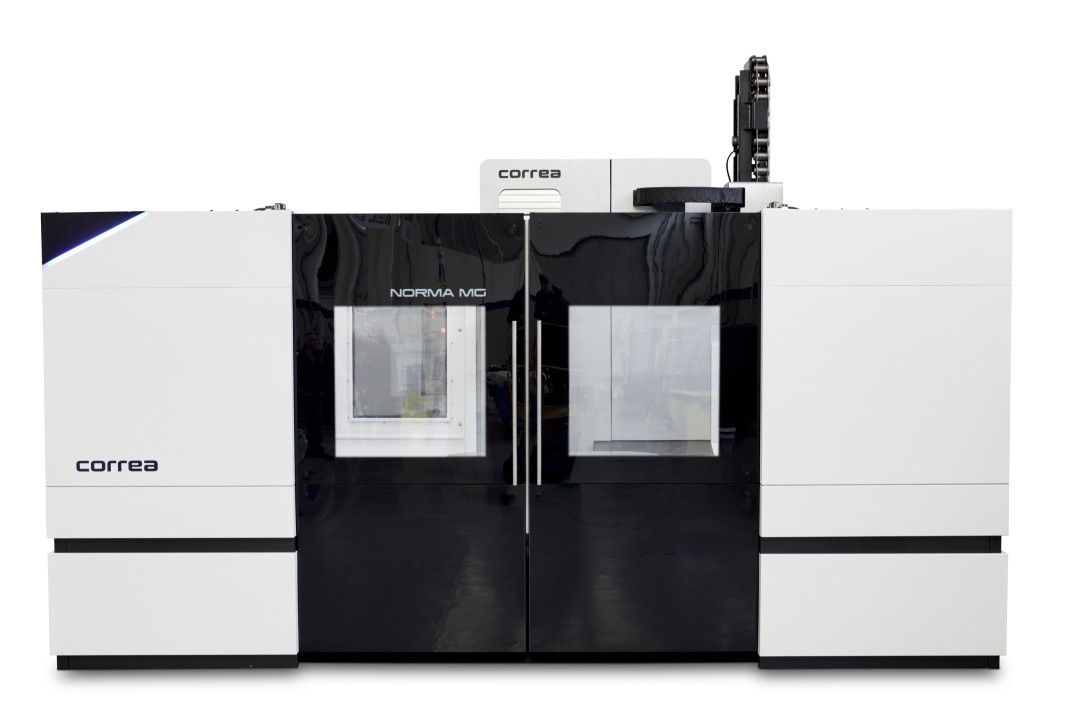

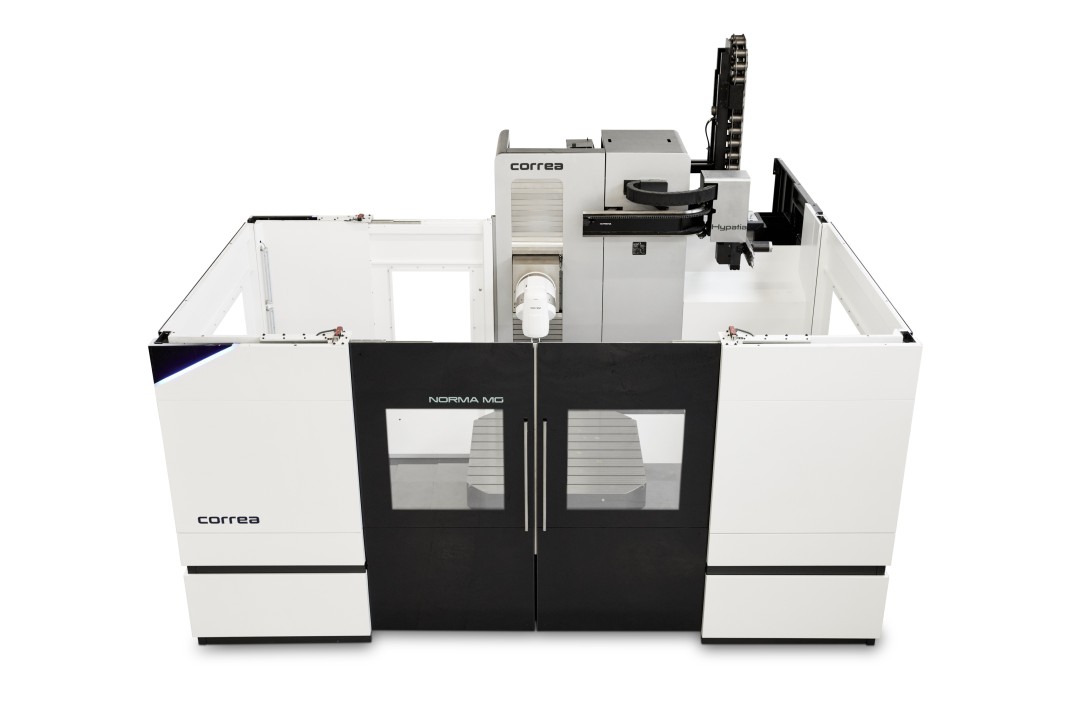

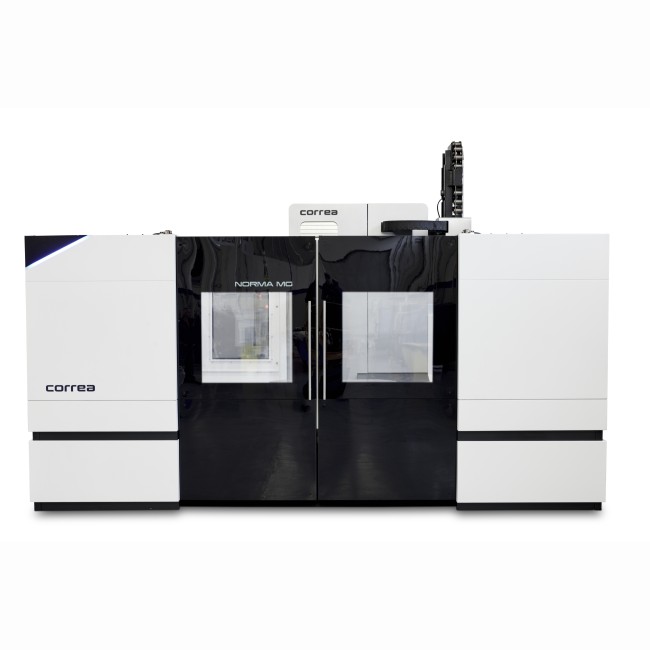

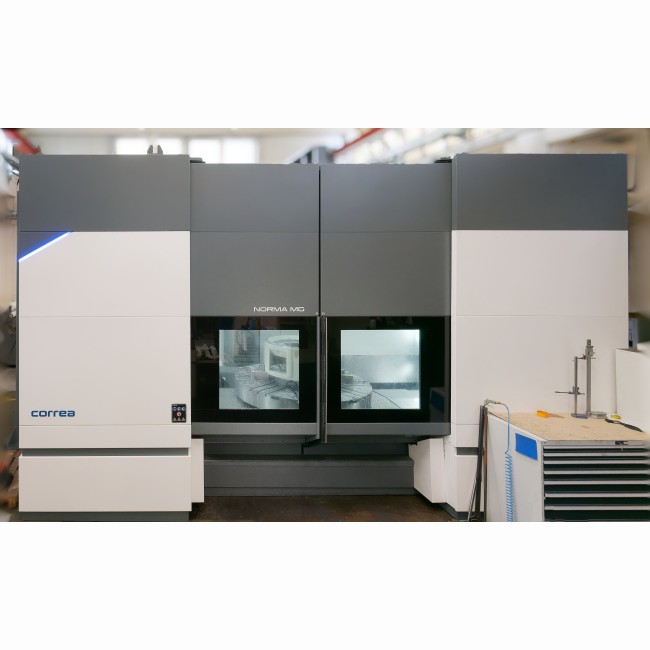

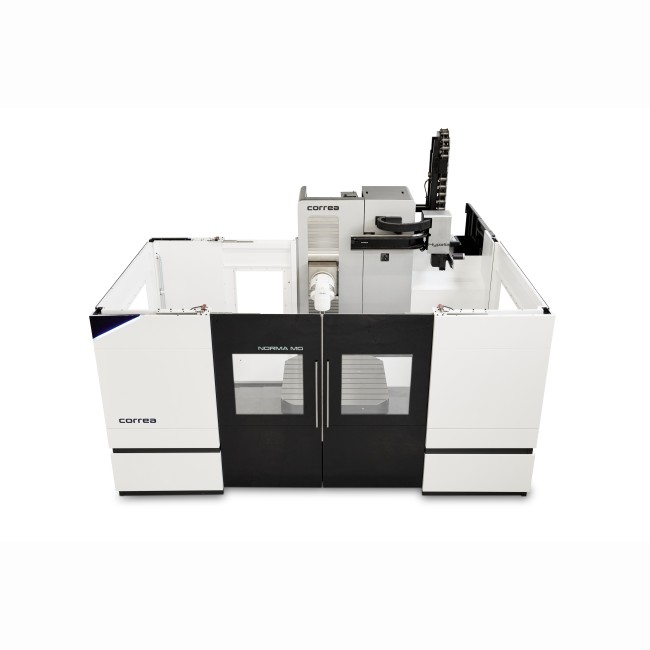

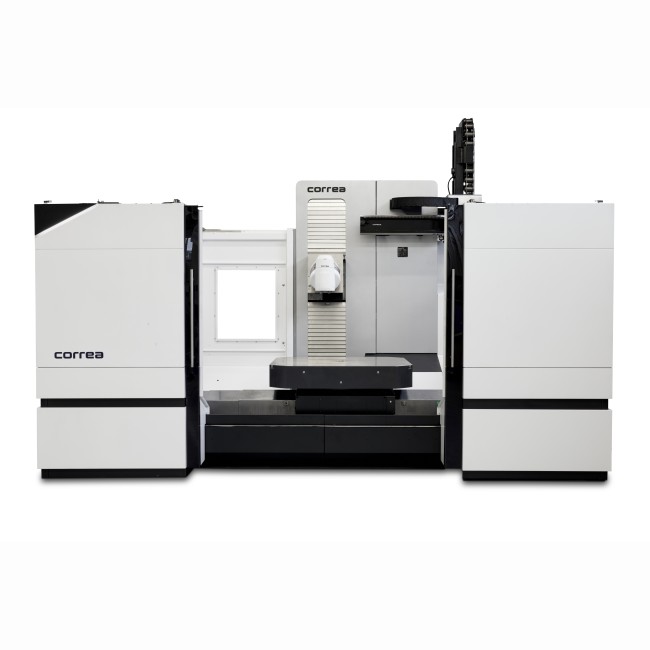

Fraiseuse banc fixe NORMA MG/MGT ( X: 2500 à 3500 / Y: 1250 à 1500 / Z: 1500 à 2000)

CORREA - Fraiseuse banc fixe NORMA MG/MGT ( X: 2500 à 3500 / Y: 1250 à 1500 / Z: 1500 à 2000)

Désignation : Fraiseuse banc fixe NORMA MG/MGT ( X: 2500 à 3500 / Y: 1250 à 1500 / Z: 1500 à 2000)

Référence DMO :

Marque : CORREA

Neuf

Sur commande

DESCRIPTIF

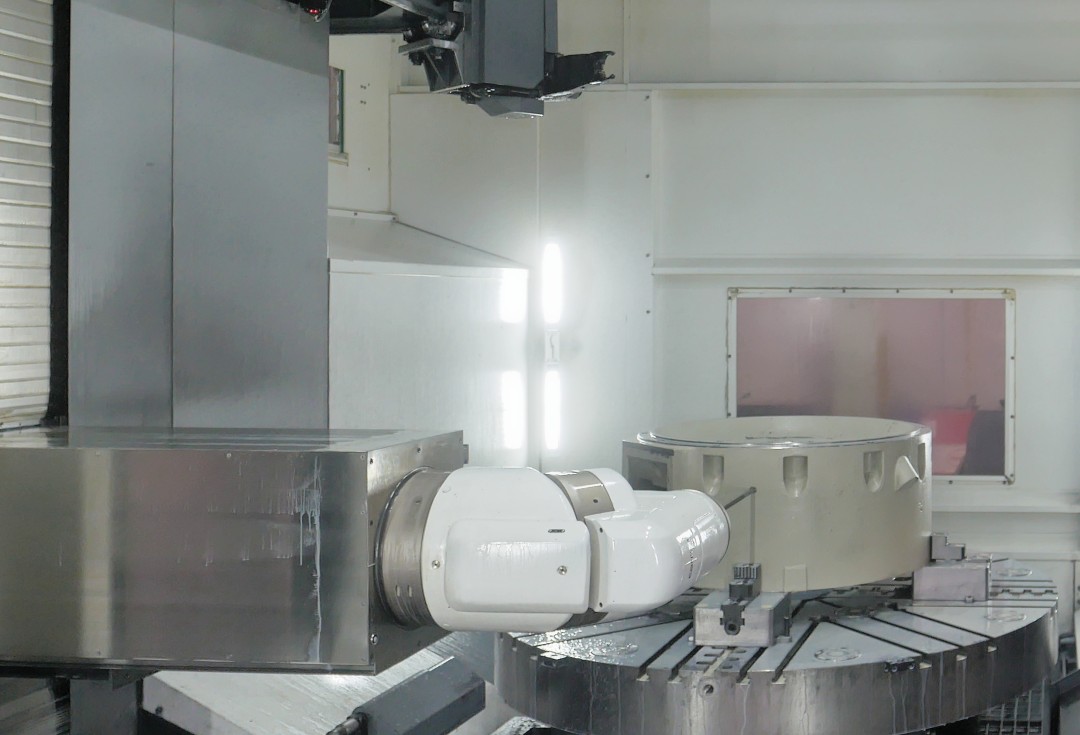

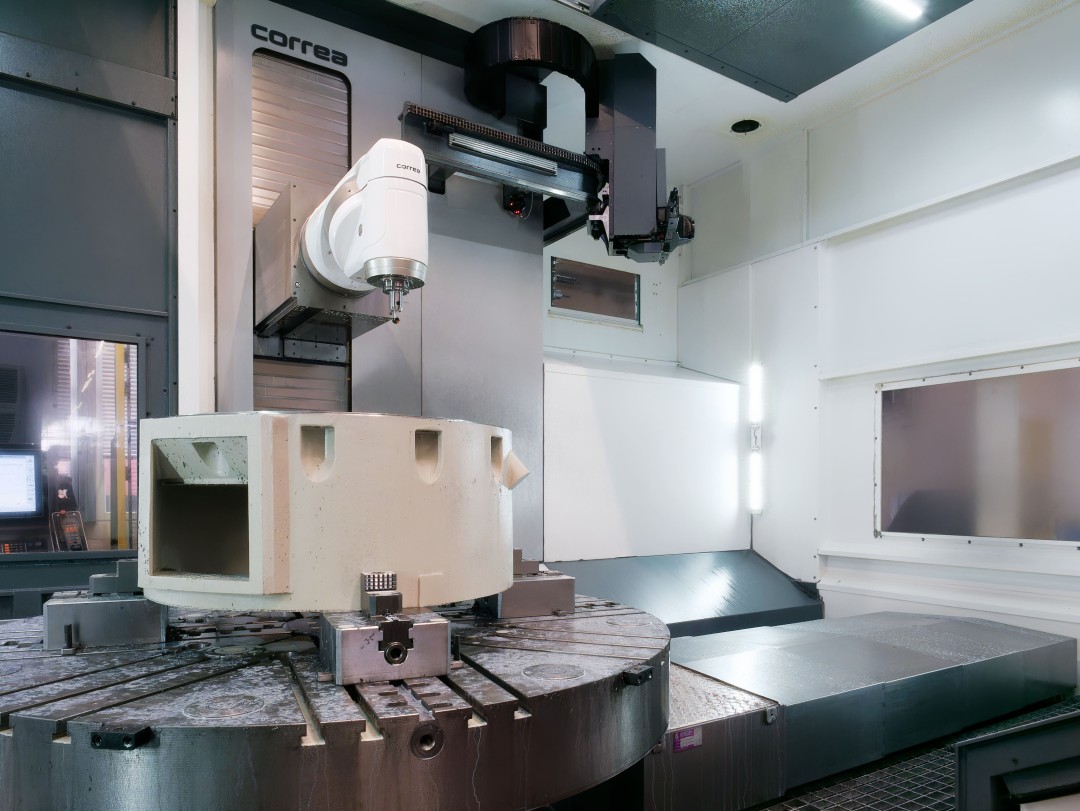

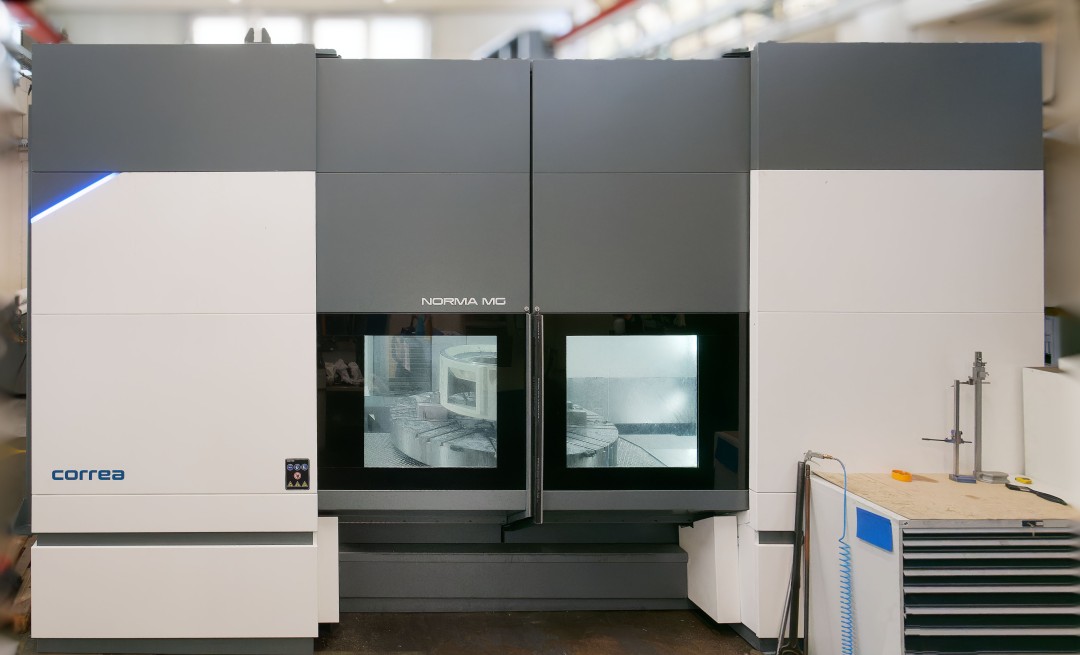

La fraiseuse CORREA de la gamme NORMA MG/MGT présente une adaptabilité sans précédent, grâce à une combination très performante de la tête de fraisage indexée avec une résolution de positionnement de 0,02º et une table tournante qui permet les tours continus pendant l’usinage.

Avec une grande robustesse, grâce à des éléments structurels de grandes sections avec un système de guidage du bélier en « L ».

Elle fait également preuve d'une grande précision grâce au système mécanique de correction de la chute du bélier.

Cette machine polyvalente s'adapte aussi bien aux opérations d’ébauche que de finition.

Equipements standards

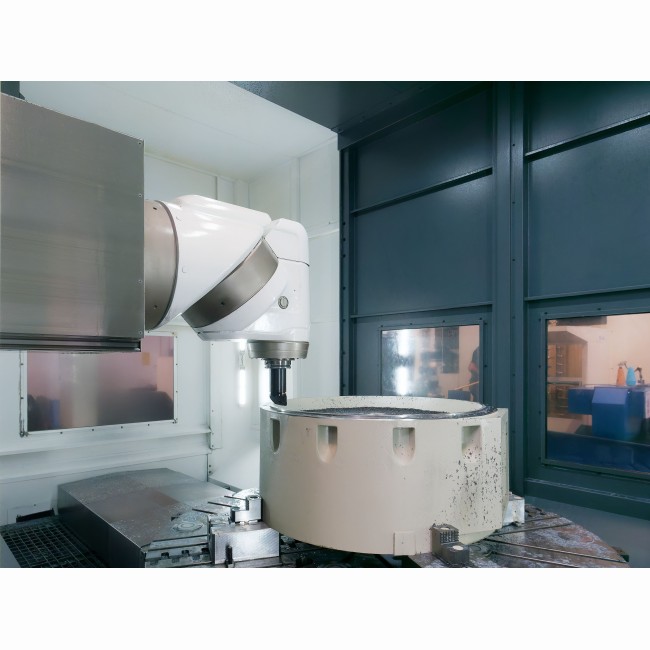

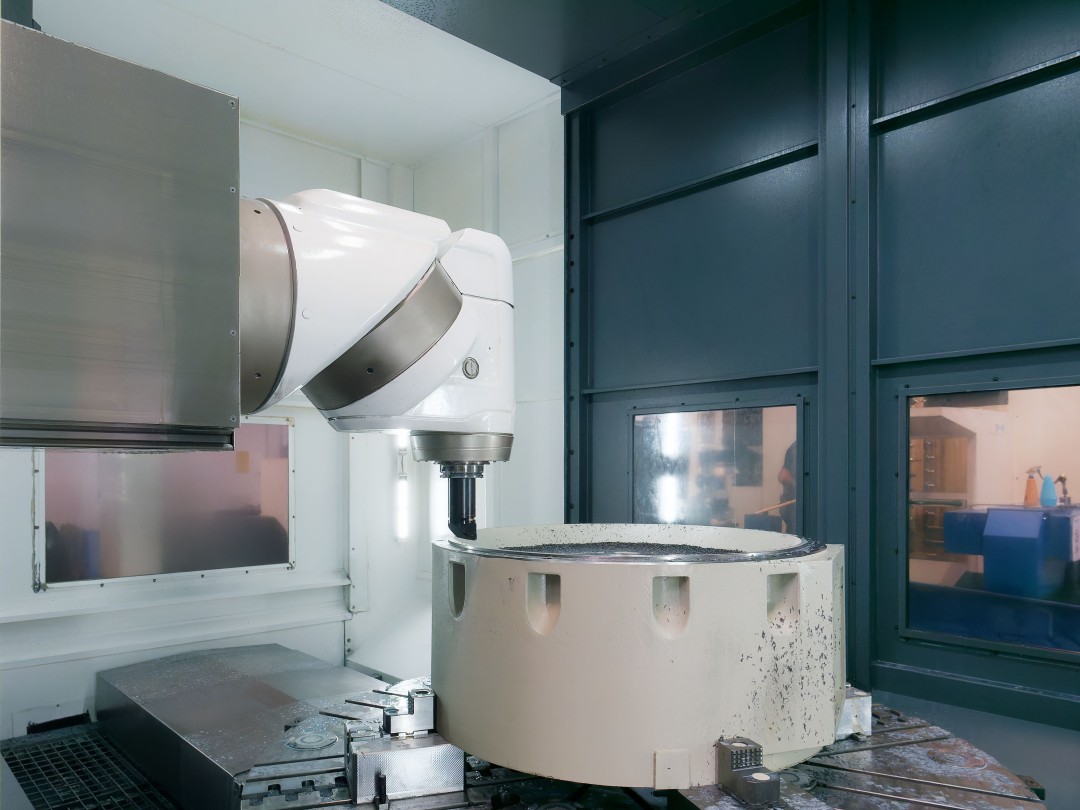

Tête de fraisage universelle automatique

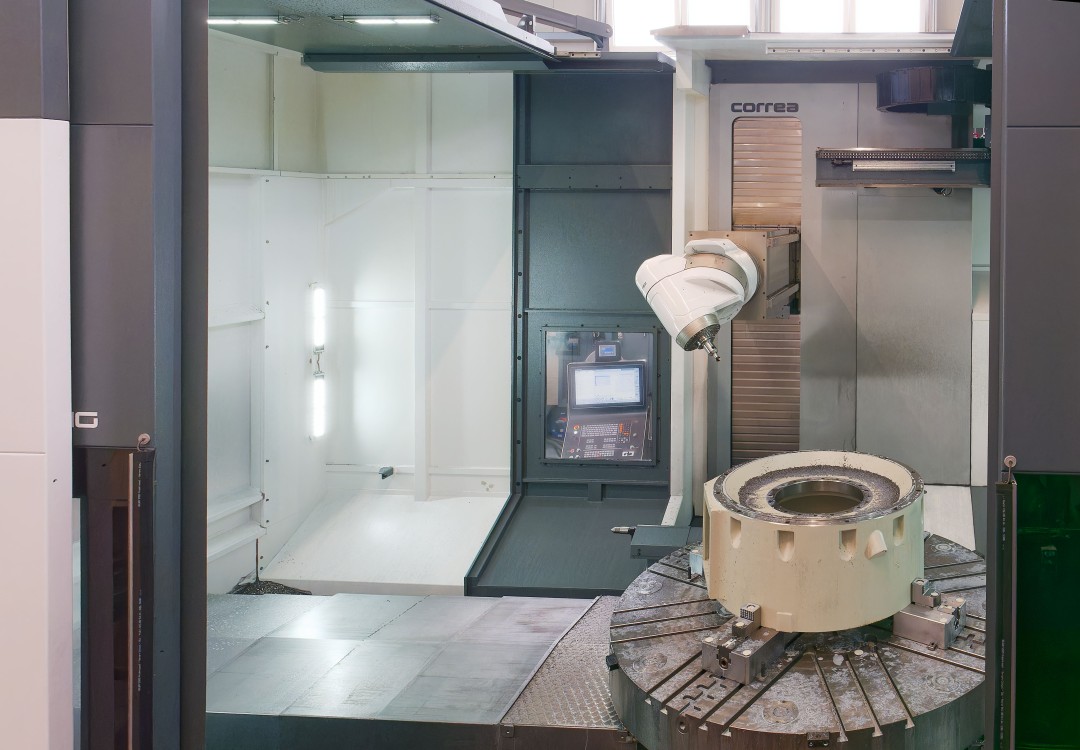

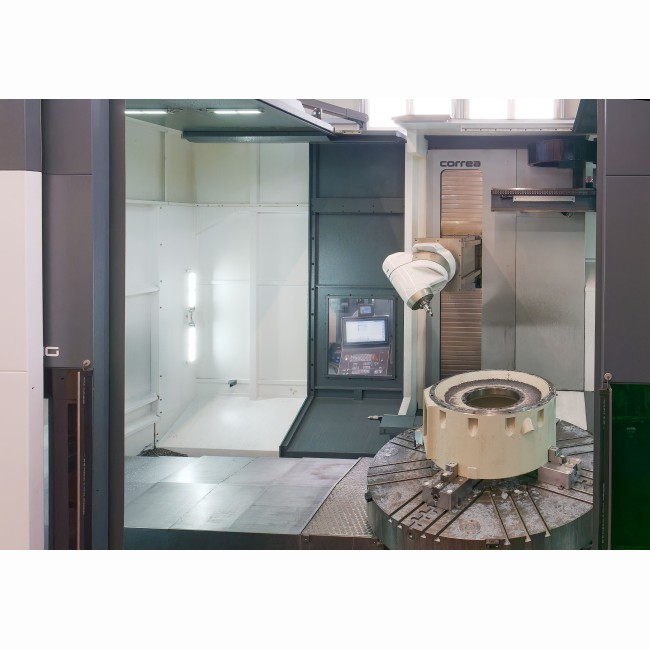

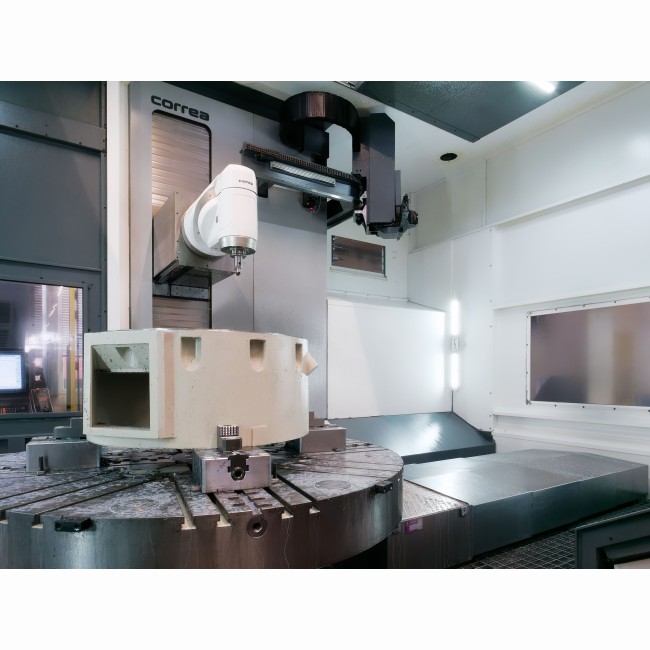

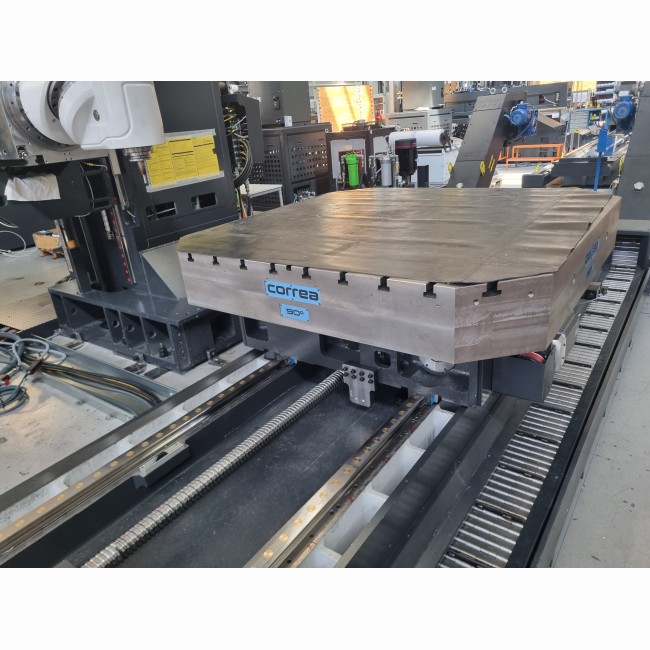

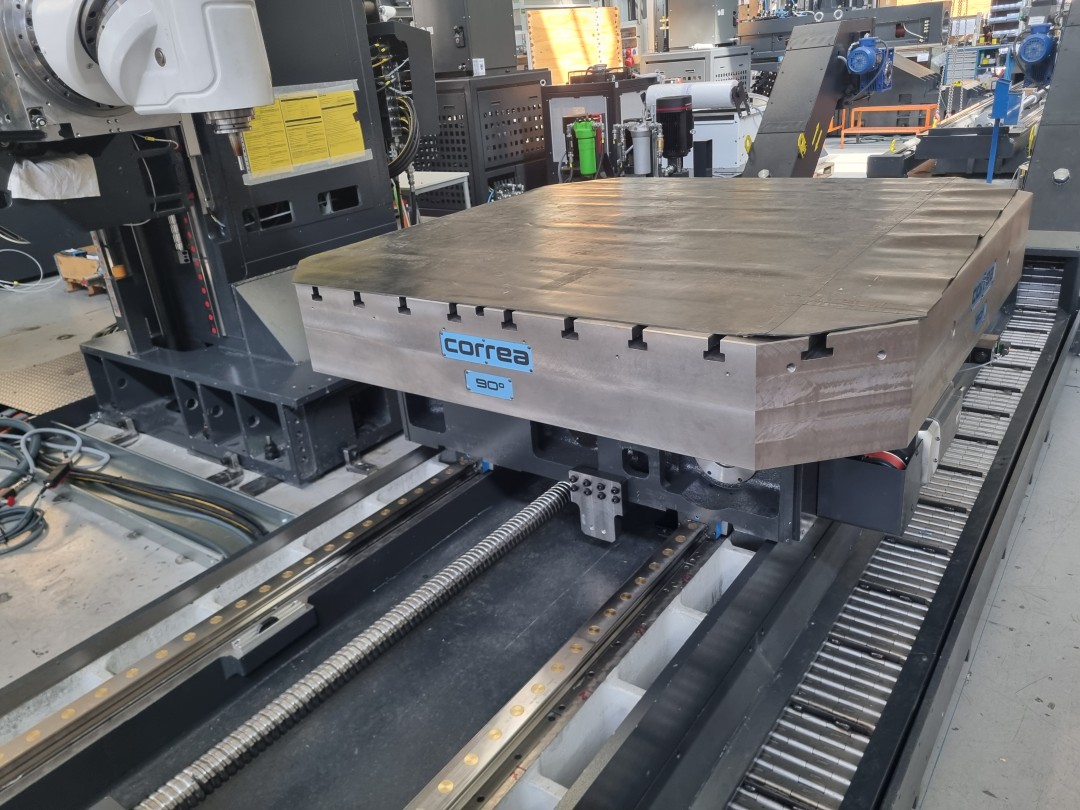

Table rotative (flexibilité pour réaliser différentes opérations de fraisage)

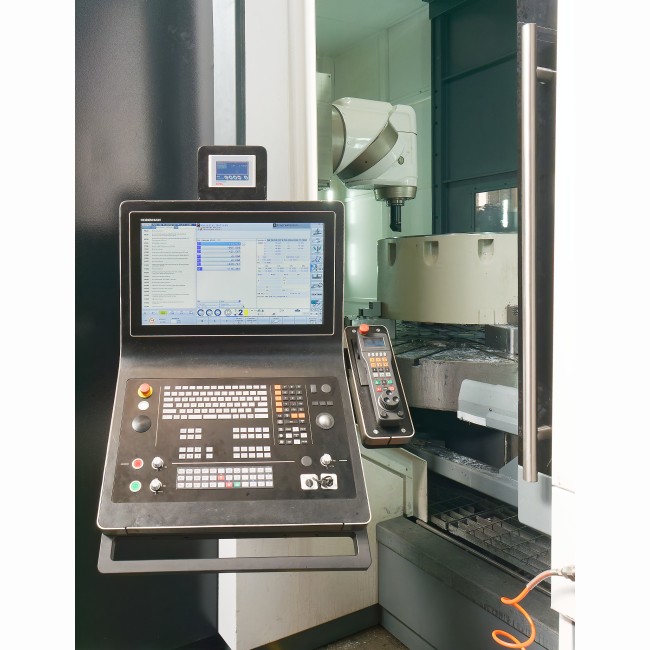

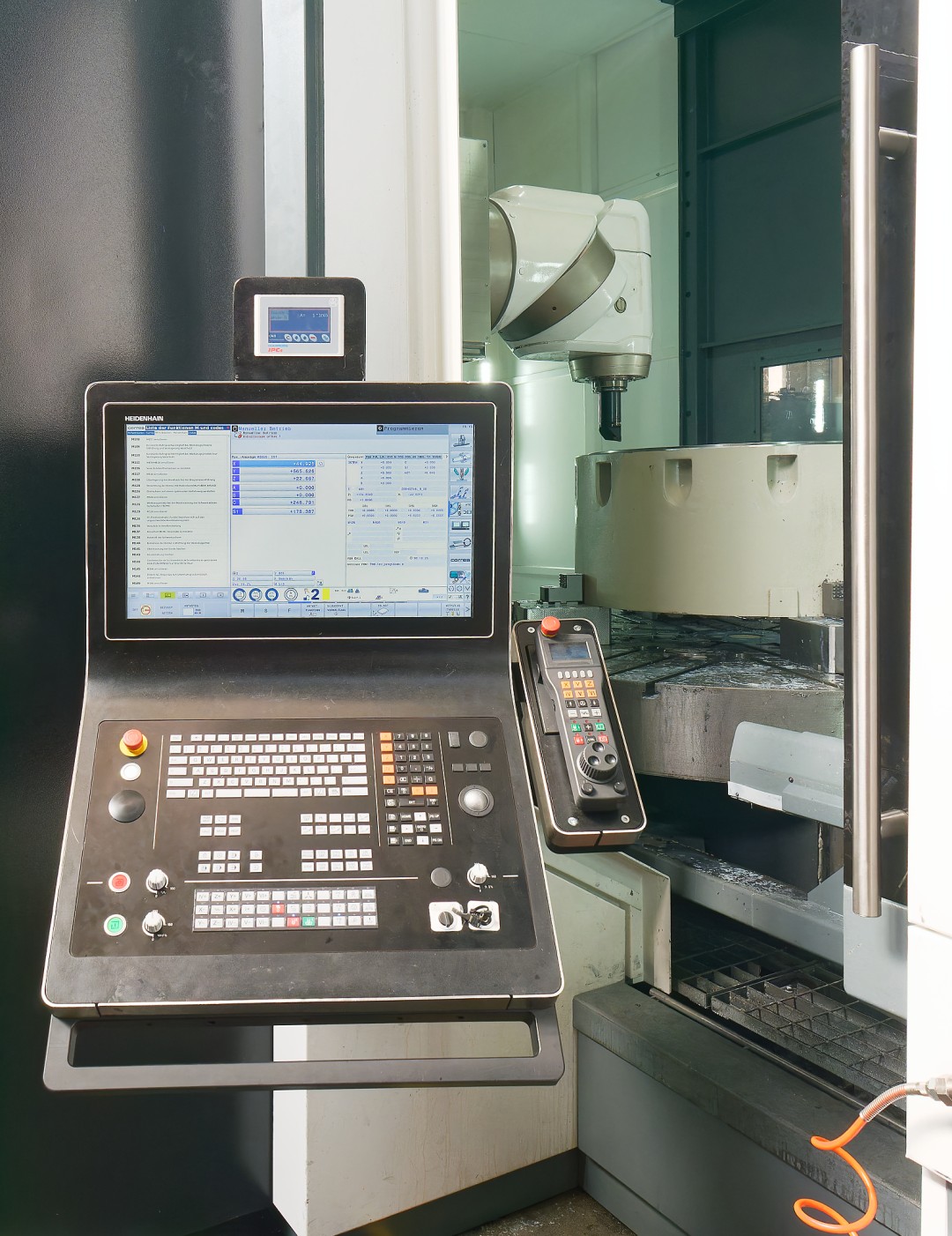

Commande numérique Heidenhain ou Siemens
Manivelle électronique déportée
Armoire électrique climatisée

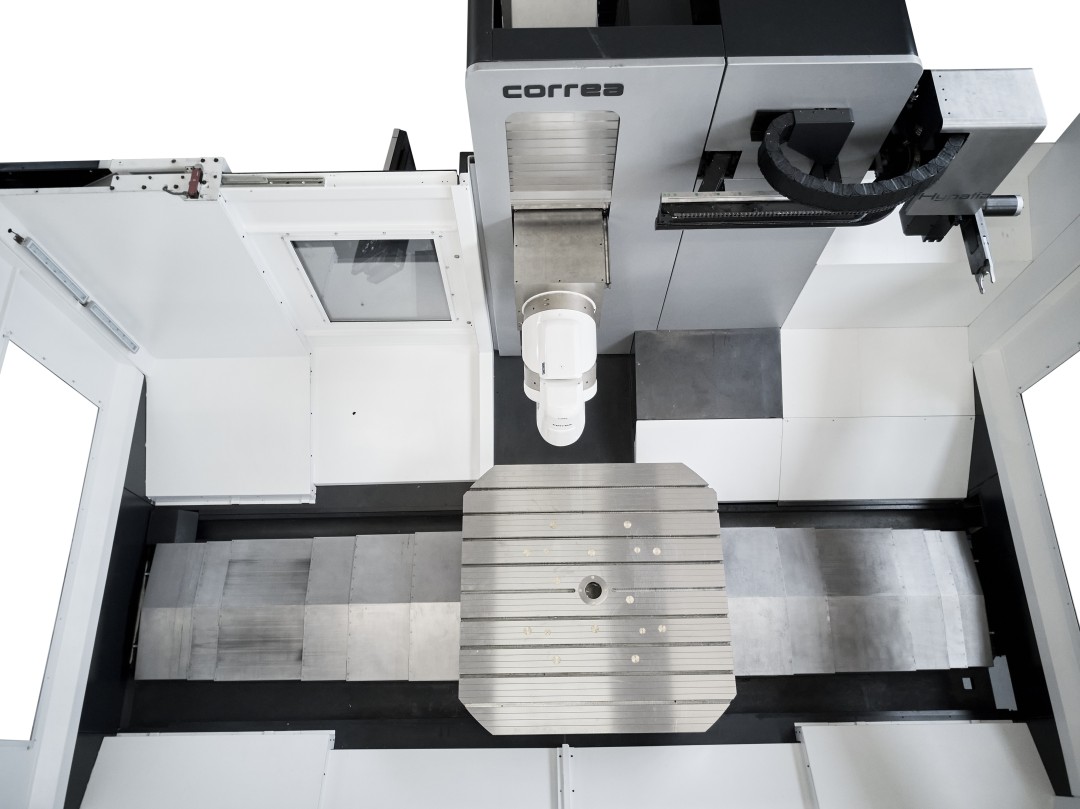

Glissières linéaires sur les axes X / Y et Z
Règles de mesure sur les 3 axes
Boite de vitesses
Lame d'éclairage de la zone de travail
Groupe hydraulique + groupe de froid
Liquide d'arrosage extérieur avec lances réglables
Cartérisation périphérique
Module de télémaintenance

Equipements Optionnels

Large choix de têtes
VIXION 4.0
Palpeur pièce
Palpeur outils
Magasin automatique de changement d'outils (30 / 40 ou 60 postes)
Magasin statique d'outils (8 postes)
Pistolet de nettoyage à air ou à huile
Filtration centrifuge du liquide de coupe
Sondes de mesure d'outils et pièces
Plateau tournant
Convoyeur à copeaux
Cartérisation intégrale
Changement automatique de palette
Arrosage centre broche

Caractéristiques techniques

	MG 35	MGT 25	MGT 35	MG 25
COMMANDE NUMERIQUE (mm)	Heidenhain TNC640 ou Siemens Sinumeric one	Heidenhain TNC640 ou Siemens Sinumeric one	Heidenhain TNC640 ou Siemens Sinumeric one	Heidenhain TNC640 ou Siemens Sinumeric one
COURSE (mm)				.
Course longitudinale X (mm)	3500	2500	3500	2500
Course transversale Y (mm)	1250/1500	1250/1500	1250/1500	1250/1500
Course verticale Z (mm)	1500/2000	1500/2000	1500/2000	1500/2000
TABLE				.
Surface (mm)	1600 / 1600	1600 / 1250	2000 / 1600	1250 / 1250
Surface plateau de tournage (mm)	Ø1600/Ø2000	Ø1600/Ø2000	Ø1600/Ø2000	Ø1600/Ø2000
Charges maxi admisible (T/m²)	7/10	7/10	7/10	7/10
Vitesse de rotation plateau de tournage (Tr/min)	250	250	250	250
BROCHE				.
Cone de la broche	ISO-50 Big Plus / HSK-100	ISO-50 Big Plus / HSK-100	ISO-50 Big Plus / HSK-100	ISO-50 Big Plus / HSK-100
Vitesse de rotation (Tr/min)	4.000 / 6.000 / 10.000	4.000 / 6.000 / 10.000	4.000 / 6.000 / 10.000	4.000 / 6.000 / 10.000
Puissance (Kw)	24 / 33 / 30	24 / 33 / 30	24 / 33 / 30	24 / 33 / 30
Couple max à la broche (Nm)	840 / 990 / 620	840 / 990 / 620	840 / 990 / 620	840 / 990 / 620
AVANCES				.
Avance rapide (X/Y/Z) (mm/min)	30	30	30	30
AUTRES				.
POIDS (Kg)
