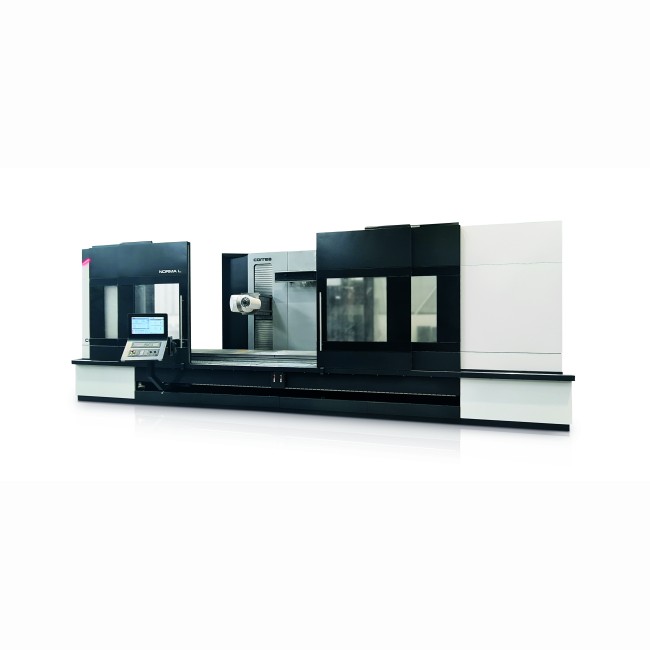

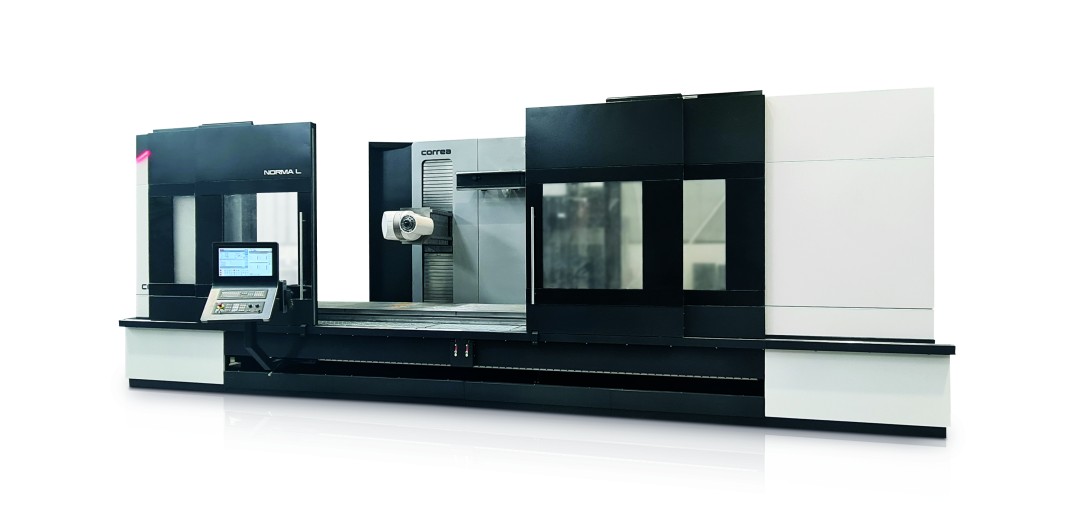

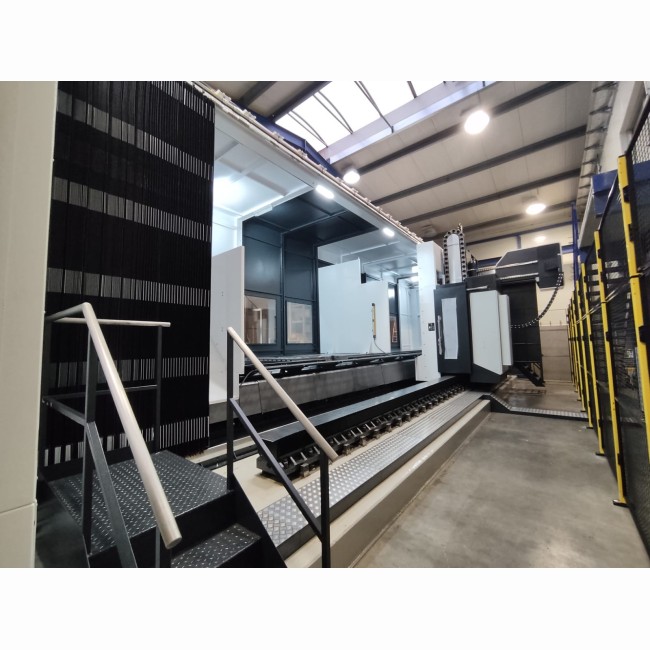

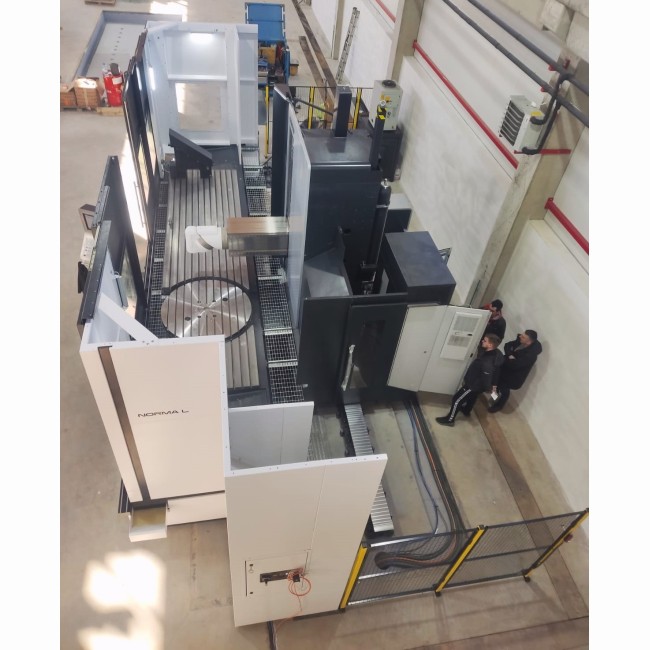

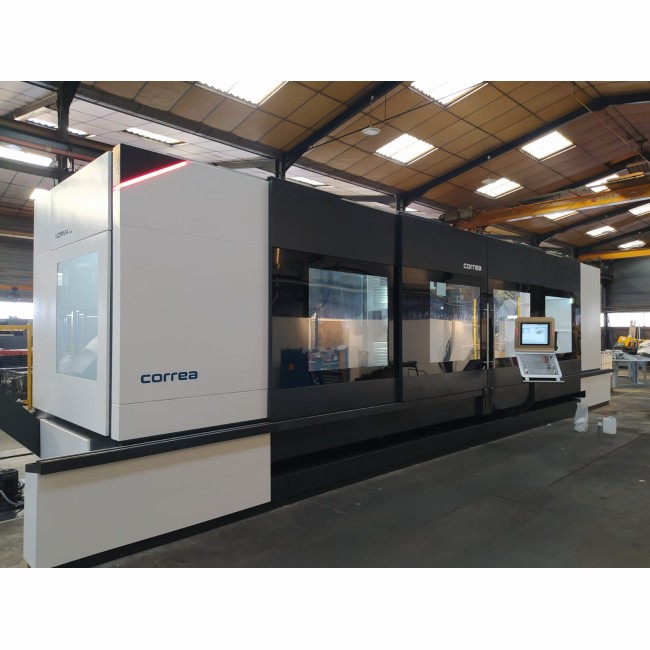

Désignation : Fraiseuse banc fixe NORMA L ( X: 4000 à 10000 / Y: 1250 à 1500 / Z: 1500 à 2000)
Référence DMO :
Marque : CORREA
Neuf
Sur commande
La fraiseuse CORREA de la gamme NORMA L représente un nouveau concept de fraiseuses à colonne mobile et bélier latéral.
Elle est dotée d'une grande robustesse grâce au système de glissière en L du bélier et au triple système de glissière sur l'axe X.
Elle fait également preuve d'une grande précision grâce au système mécanique de correction de la chute du bélier.
Cette machine s'adapte aussi bien aux opérations d’ébauche que de finition.
| L 45 | L 80 | L 60 | |
|---|---|---|---|
| COMMANDE NUMERIQUE (mm) | Heidenhain TNC640 ou Siemens Sinumeric one | Heidenhain TNC640 ou Siemens Sinumeric one | Heidenhain TNC640 ou Siemens Sinumeric one |
| COURSE (mm) | . | ||
| Course longitudinale X (mm) | 4000 / 5500 / 7000 / 8500 / 10000 | 4000 / 5500 / 7000 / 8500 / 10000 | 4000 / 5500 / 7000 / 8500 / 10000 |
| Course transversale Y (mm) | 1250/1500 | 1250/1500 | 1250/1500 |
| Course verticale Z (mm) | 1500/2000 | 1500/2000 | 1500/2000 |
| TABLE | . | ||
| Surface (mm) | 4300 - 5800 - 7300 - 8800 - 10300 / 1250 - 1500 - 1750 | 4300 - 5800 - 7300 - 8800 - 10300 / 1250 - 1500 - 1750 | 4300 - 5800 - 7300 - 8800 - 10300 / 1250 - 1500 - 1750 |
| Charges maxi admisible (T/m²) | 6 | 6 | 6 |
| Vitesse de rotation plateau de tournage (Tr/min) | |||
| BROCHE | . | ||
| Cone de la broche | ISO-50 Big Plus / HSK-100 | ISO-50 Big Plus / HSK-100 | ISO-50 Big Plus / HSK-100 |
| Vitesse de rotation (Tr/min) | 4.000 / 6.000 / 10.000 | 4.000 / 6.000 / 10.000 | 4.000 / 6.000 / 10.000 |
| Puissance (Kw) | 24 / 33 / 30 | 24 / 33 / 30 | 24 / 33 / 30 |
| Couple max à la broche (Nm) | 840 / 990 / 620 | 840 / 990 / 620 | 840 / 990 / 620 |
| AVANCES | . | ||
| Avance rapide (X/Y/Z) (mm/min) | 30 | 30 | 30 |
| AUTRES | . |
